2013 PEUGEOT 5008 display

K
O

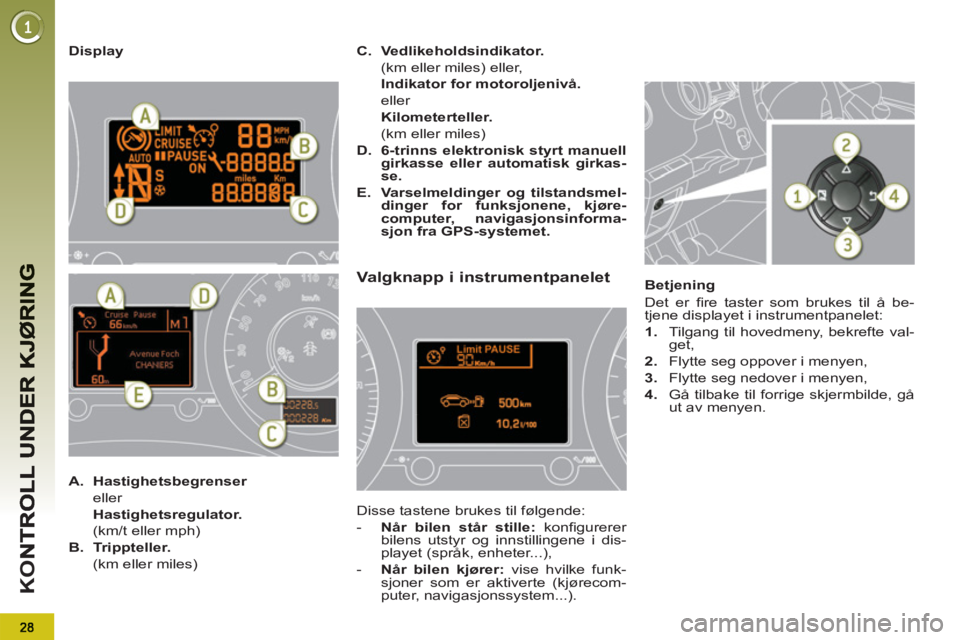

Display
Valgknapp i instrumentpanelet

Disse tastene brukes til følgende:


- Når bilen står stille:
konfi gurerer
bilens utstyr og innstillingene i dis-
playet (språk, enheter...),

- Når bilen kjører:
vise hvilke funk-
sjoner som er aktiverte (kjørecom-
puter, navigasjonssystem...).
Betjening
Det er fi re taster som brukes til å be-
tjene displayet i instrumentpanelet:


1.
Tilgang til hovedmeny, bekrefte val-
get,

2.
Flytte seg oppover i menyen,

3.
Flytte seg nedover i menyen,

4.
Gå tilbake til forrige skjermbilde, gå
ut av menyen.



A.
Hastighetsbegrenser

eller
Hastighetsregulator.

(km/t eller mph)

B.
Trippteller.

(km eller miles)
C.
Vedlikeholdsindikator.

(km eller miles) eller,
Indikator for motoroljenivå.

eller
Kilometerteller.

(km eller miles)

D.
6-trinns elektronisk styrt manuell
girkasse eller automatisk girkas-
se.


E.
Varselmeldinger og tilstandsmel-
dinger for funksjonene, kjøre-
computer, navigasjonsinforma-
sjon fra GPS-systemet.

29
K
O

Bilens innstillinger
Denne menyen brukes til å aktivere el-
ler nøytralisere et visst antall kjøre- og
komfortutstyr * :


- vindusvisker kombinert med revers
(se avsnittet om "Sikt"),

- selektiv opplåsing (se avsnittet om
"Åpninger"),

- følge- og velkomstslys (se avsnittet
om "Sikt"),

- belysning i gulvet (se avsnittet om
"Sikt"),

- kjørelys (se avsnittet om "Sikt"),

- svingbare lyskastere (se avsnittet
om "Sikt"),

- automatisk eller manuell parkerings-
brems (se avsnittet om "Kjøring").


Valg av enheter
Denne menyen brukes til å velge en-
heter: temperatur (°Celsius eller °Fah-
renheit) og forbruk (l/100 km, mpg eller
km/l).

Valg av språk
Denne menyen brukes til å velge dis-
playspråk: Deutsch, English, Espanol,
Français, Italiano, Nederlands, Portu-
gues, Türkçe * .
Hovedmenyen og funksjone-
ne som er knyttet il denne er
kun tilgjengelig når bilen står
stille, via tastene 1
til 4
.
Over
viss hastighet vises en melding i dis-
playet, som betyr at det ikke er mulig
å vise den generelle menyen.
Informasjonen fra kjørecomputeren
er kun tilgjengelig når bilen kjører,
via tastene 2
og 3
(se avsnittet "Kjø-
recomputer").

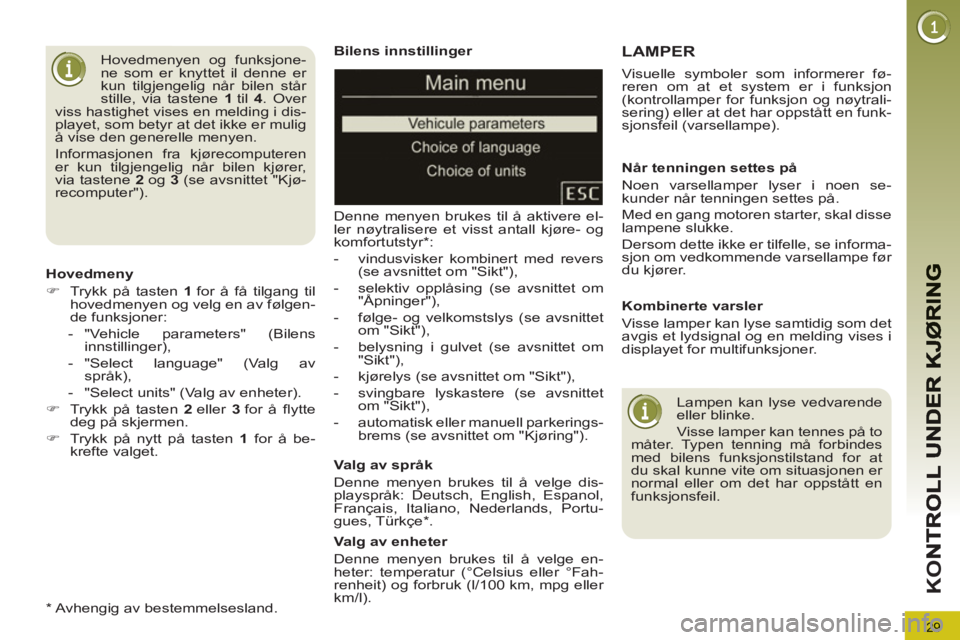

Hovedmeny


)
Trykk på tasten 1
for å få tilgang til
hovedmenyen og velg en av følgen-
de funksjoner:


- "Vehicle parameters" (Bilens
innstillinger),

- "Select language" (Valg av
språk),

- "Select units" (Valg av enheter).

)
Trykk på tasten 2
eller 3
for å fl ytte
deg på skjermen.

)
Trykk på nytt på tasten 1

for å be-
krefte valget.


*
Avhengig av bestemmelsesland.
LAMPER


Når tenningen settes på
Noen varsellamper lyser i noen se-
kunder når tenningen settes på.
Med en gang motoren starter, skal disse
lampene slukke.
Dersom dette ikke er tilfelle, se informa-
sjon om vedkommende varsellampe før
du kjører.

Kombinerte varsler
Visse lamper kan lyse samtidig som det
avgis et lydsignal og en melding vises i
displayet for multifunksjoner.
Lampen kan lyse vedvarende
eller blinke.
Visse lamper kan tennes på to
måter. Typen tenning må forbindes
med bilens funksjonstilstand for at
du skal kunne vite om situasjonen er
normal eller om det har oppstått en
funksjonsfeil.
Visuelle symboler som informerer fø-
reren om at et system er i funksjon
(kontrollamper for funksjon og nøytrali-
sering) eller at det har oppstått en funk-
sjonsfeil (varsellampe).

32
K
O

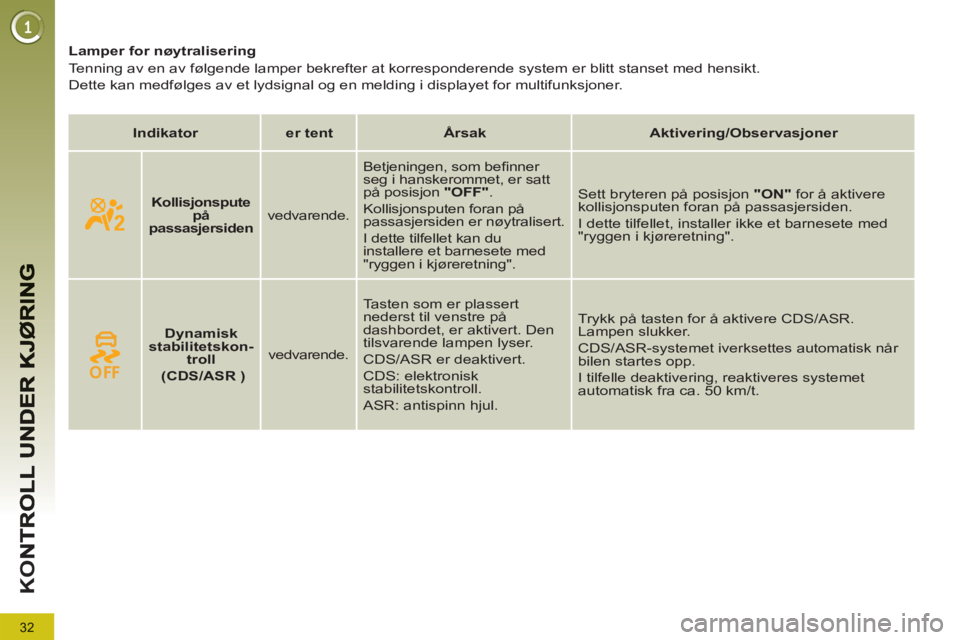

Lamper for nøytralisering
Tenning av en av følgende lamper bekrefter at korresponderende system er blitt stanset med hensikt.
Dette kan medfølges av et lydsignal og en melding i displayet for multifunksjoner.



Indikator



er tent



Årsak



Aktivering/Observasjoner




Kollisjonspute
på
passasjersiden


vedvarende. Betjeningen, som befi nner
seg i hanskerommet, er satt
på posisjon "OFF"
.


Kollisjonsputen foran på
passasjersiden er nøytralisert.
I dette tilfellet kan du
installere et barnesete med
"ryggen i kjøreretning".

Sett bryteren på posisjon "ON"
for å aktivere
kollisjonsputen foran på passasjersiden.
I dette tilfellet, installer ikke et barnesete med
"ryggen i kjøreretning".






Dynamisk
stabilitetskon-
troll

(CDS/ASR
)


vedvarende. Tasten som er plassert
nederst til venstre på
dashbordet, er aktivert. Den
tilsvarende lampen lyser.
CDS/ASR er deaktivert.
CDS: elektronisk
stabilitetskontroll.
ASR: antispinn hjul. Trykk på tasten for å aktivere CDS/ASR.
Lampen slukker.
CDS/ASR-systemet iverksettes automatisk når
bilen startes opp.
I tilfelle deaktivering, reaktiveres systemet
automatisk fra ca. 50 km/t.

K
O

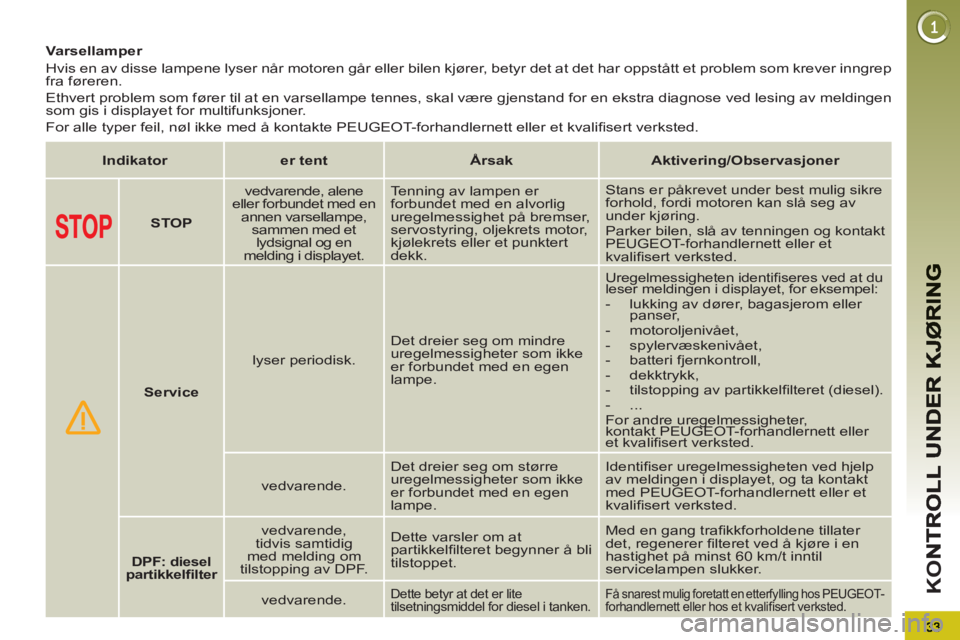

Varsellamper
Hvis en av disse lampene lyser når motoren går eller bilen kjører, betyr det at det har oppstått et problem som krever inngrep
fra føreren.
Ethvert problem som fører til at en varsellampe tennes, skal være gjenstand for en ekstra diagnose ved lesing av meldingen
som gis i displayet for multifunksjoner.
For alle typer feil, nøl ikke med å kontakte PEUGEOT-forhandlernett eller et kvalifi sert verksted.



Indikator



er tent



Årsak



Aktivering/Observasjoner




STOP


vedvarende, alene
eller forbundet med en
annen varsellampe,
sammen med et
lydsignal og en
melding i displayet. Tenning av lampen er
forbundet med en alvorlig
uregelmessighet på bremser,
servostyring, oljekrets motor,
kjølekrets eller et punktert
dekk. Stans er påkrevet under best mulig sikre
forhold, fordi motoren kan slå seg av
under kjøring.
Parker bilen, slå av tenningen og kontakt
PEUGEOT-forhandlernett eller et
kvalifi sert verksted.







Service


lyser periodisk. Det dreier seg om mindre
uregelmessigheter som ikke
er forbundet med en egen
lampe.
Uregelmessigheten identifi seres ved at du
leser meldingen i displayet, for eksempel:


- lukking av dører, bagasjerom eller
panser,

- motoroljenivået,

- spylervæskenivået,

- batteri fjernkontroll,

- dekktrykk,

- tilstopping av partikkelfi lteret (diesel).

- ...
For andre uregelmessigheter,
kontakt PEUGEOT-forhandlernett eller
et kvalifi sert verksted.

vedvarende. Det dreier seg om større
uregelmessigheter som ikke
er forbundet med en egen
lampe. Identifi ser uregelmessigheten ved hjelp
av meldingen i displayet, og ta kontakt
med PEUGEOT-forhandlernett eller et
kvalifi sert verksted.



DPF: diesel
partikkelfi lter




vedvarende,
tidvis samtidig
med melding om
tilstopping av DPF. Dette varsler om at
partikkelfi lteret begynner å bli
tilstoppet. Med en gang trafi kkforholdene tillater
det, regenerer fi lteret ved å kjøre i en
hastighet på minst 60 km/t inntil
servicelampen slukker.

vedvarende.

Dette betyr at det er lite
tilsetningsmiddel for diesel i tanken. Få snarest mulig foretatt en etterfylling hos PEUGEOT-
forhandlernett eller hos et kvalifi sert verksted.

37
K
O

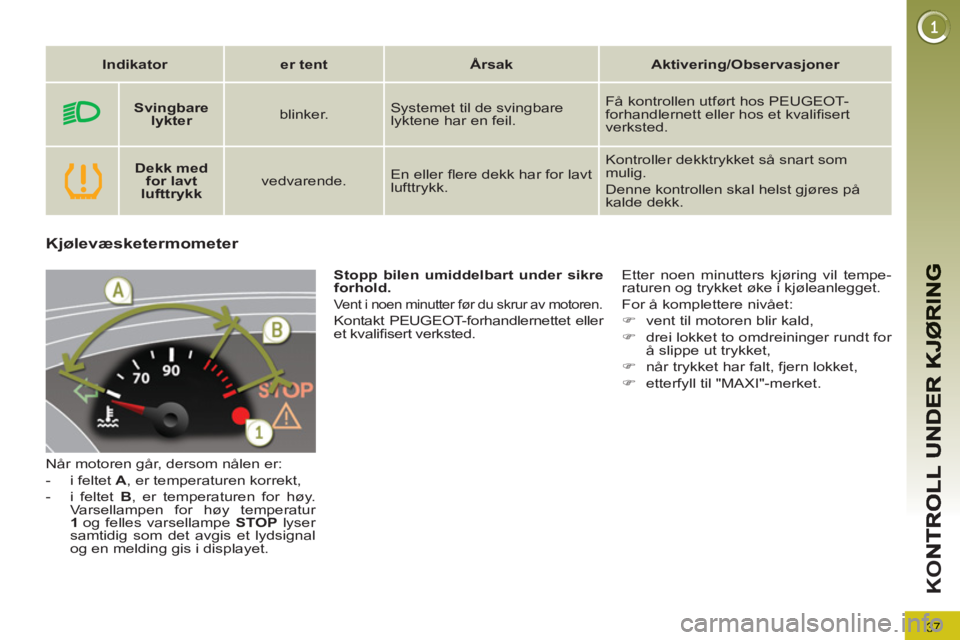

Kjølevæsketermometer
Når motoren går, dersom nålen er:


- i feltet A
, er temperaturen korrekt,

- i feltet B
, er temperaturen for høy.
Varsellampen for høy temperatur
1
og felles varsellampe STOP
lyser
samtidig som det avgis et lydsignal
og en melding gis i displayet. Etter noen minutters kjøring vil tempe-
raturen og trykket øke i kjøleanlegget.
For å komplettere nivået:


)
vent til motoren blir kald,

)
drei lokket to omdreininger rundt for
å slippe ut trykket,

)
når trykket har falt, fjern lokket,

)
etterfyll til "MAXI"-merket.

Stopp bilen umiddelbart under sikre
forhold.


Vent i noen minutter før du skrur av motoren.

Kontakt PEUGEOT-forhandlernettet eller
et kvalifi sert verksted.

Indikator



er tent



Årsak



Aktivering/Observasjoner




Svingbare
lykter


blinker. Systemet til de svingbare
lyktene har en feil. Få kontrollen utført hos PEUGEOT-
forhandlernett eller hos et kvalifi sert
verksted.


Dekk med
for lavt
lufttrykk


vedvarende. En eller fl ere dekk har for lavt
lufttrykk. Kontroller dekktrykket så snart som
mulig.
Denne kontrollen skal helst gjøres på
kalde dekk.

38
K
O

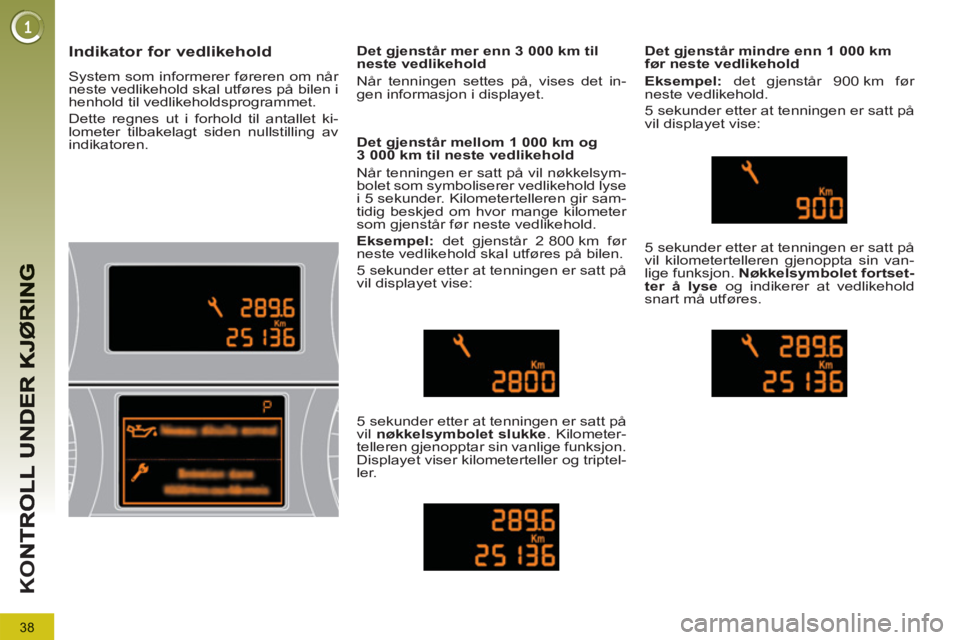

Indikator for vedlikehold

System som informerer føreren om når
neste vedlikehold skal utføres på bilen i
henhold til vedlikeholdsprogrammet.
Dette regnes ut i forhold til antallet ki-
lometer tilbakelagt siden nullstilling av
indikatoren.
Det gjenstår mellom 1 000 km og
3 000 km til neste vedlikehold
Når tenningen er satt på vil nøkkelsym-
bolet som symboliserer vedlikehold lyse
i 5 sekunder. Kilometertelleren gir sam-
tidig beskjed om hvor mange kilometer
som gjenstår før neste vedlikehold.

Eksempel:
det gjenstår 2 800 km før
neste vedlikehold skal utføres på bilen.
5 sekunder etter at tenningen er satt på
vil displayet vise:
5 sekunder etter at tenningen er satt på
vil nøkkelsymbolet slukke
. Kilometer-
telleren gjenopptar sin vanlige funksjon.
Displayet viser kilometerteller og triptel-
ler.
Det gjenstår mindre enn 1 000 km
før neste vedlikehold

Eksempel:
det gjenstår 900 km før
neste vedlikehold.
5 sekunder etter at tenningen er satt på
vil displayet vise:
5 sekunder etter at tenningen er satt på
vil kilometertelleren gjenoppta sin van-
lige funksjon. Nøkkelsymbolet fortset-
ter å lyse
og indikerer at vedlikehold
snart må utføres.
Det gjenstår mer enn 3 000 km til
neste vedlikehold
Når tenningen settes på, vises det in-
gen informasjon i displayet.

39
K
O
Dersom du ønsker å koble fra
batteriet etter dette, lås bilen
og vent i minst fem minutter,
ellers vil ikke nullstillingen bli regis-
trert.

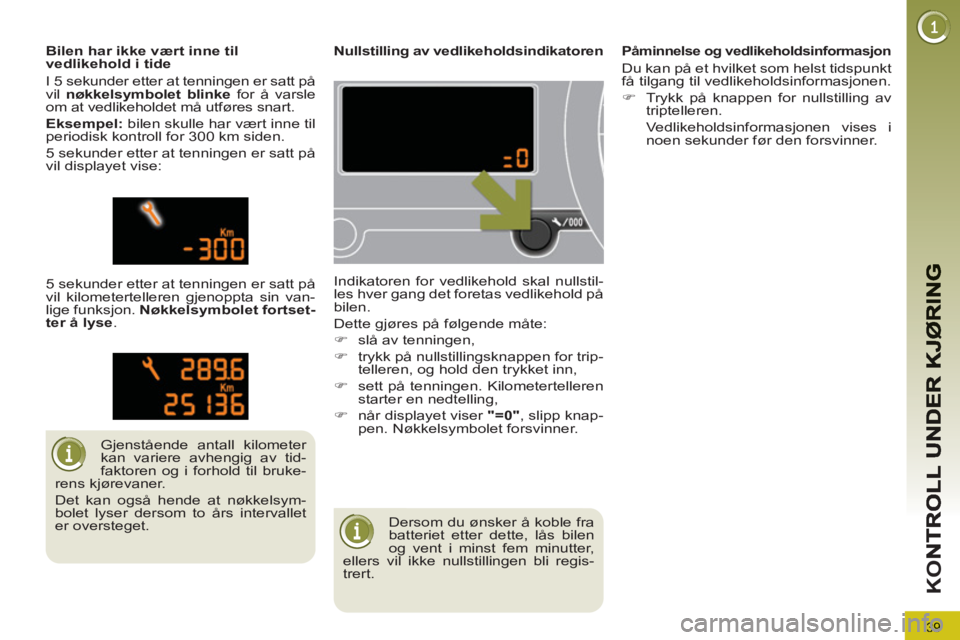

Nullstilling av vedlikeholdsindikatoren
Indikatoren for vedlikehold skal nullstil-
les hver gang det foretas vedlikehold på
bilen.
Dette gjøres på følgende måte:


)
slå av tenningen,

)
trykk på nullstillingsknappen for trip-
telleren, og hold den trykket inn,

)
sett på tenningen. Kilometertelleren
starter en nedtelling,

)
når displayet viser "=0"
, slipp knap-
pen. Nøkkelsymbolet forsvinner.

Gjenstående antall kilometer
kan variere avhengig av tid-
faktoren og i forhold til bruke-
rens kjørevaner.
Det kan også hende at nøkkelsym-
bolet lyser dersom to års intervallet
er oversteget.

Bilen har ikke vært inne til
vedlikehold i tide
I 5 sekunder etter at tenningen er satt på
vil nøkkelsymbolet blinke
for å varsle
om at vedlikeholdet må utføres snart.

Eksempel:
bilen skulle har vært inne til
periodisk kontroll for 300 km siden.
5 sekunder etter at tenningen er satt på
vil displayet vise:
5 sekunder etter at tenningen er satt på
vil kilometertelleren gjenoppta sin van-
lige funksjon. Nøkkelsymbolet fortset-
ter å lyse
.


Påminnelse og vedlikeholdsinformasjon

Du kan på et hvilket som helst tidspunkt
få tilgang til vedlikeholdsinformasjonen.


)
Trykk på knappen for nullstilling av
triptelleren.
Vedlikeholdsinformasjonen vises i
noen sekunder før den forsvinner.

K
O

Motoroljenivået skal kontrolle-
res når bilen står på et vann-
rett underlag, og motoren har
vært slått av i minst 30 minutter.

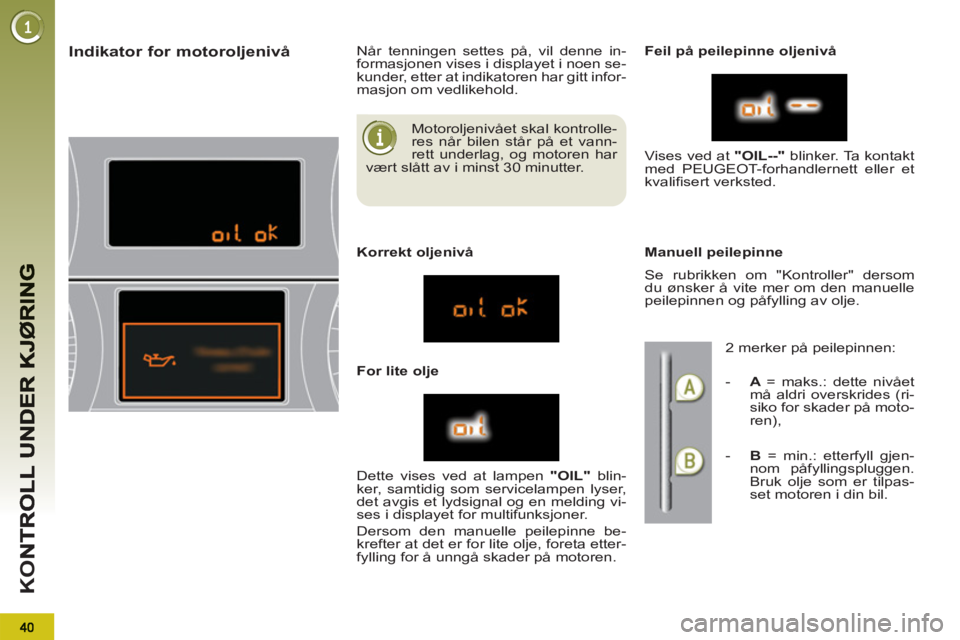

Indikator for motoroljenivå

Når tenningen settes på, vil denne in-
formasjonen vises i displayet i noen se-
kunder, etter at indikatoren har gitt infor-
masjon om vedlikehold.

Korrekt oljenivå

For lite olje
Feil på peilepinne oljenivå

Manuell peilepinne
Dette vises ved at lampen "OIL"
blin-
ker, samtidig som servicelampen lyser,
det avgis et lydsignal og en melding vi-
ses i displayet for multifunksjoner.
Dersom den manuelle peilepinne be-
krefter at det er for lite olje, foreta etter-
fylling for å unngå skader på motoren. Vises ved at "OIL--"
blinker. Ta kontakt
med PEUGEOT-forhandlernett eller et
kvalifi sert verksted.
Se rubrikken om "Kontroller" dersom
du ønsker å vite mer om den manuelle
peilepinnen og påfylling av olje.

2 merker på peilepinnen:


- A
= maks.: dette nivået
må aldri overskrides (ri-
siko for skader på moto-
ren),

- B
= min.: etterfyll gjen-
nom påfyllingspluggen.
Bruk olje som er tilpas-
set motoren i din bil.
