2013 Peugeot 308 SW BL ABS

1
30

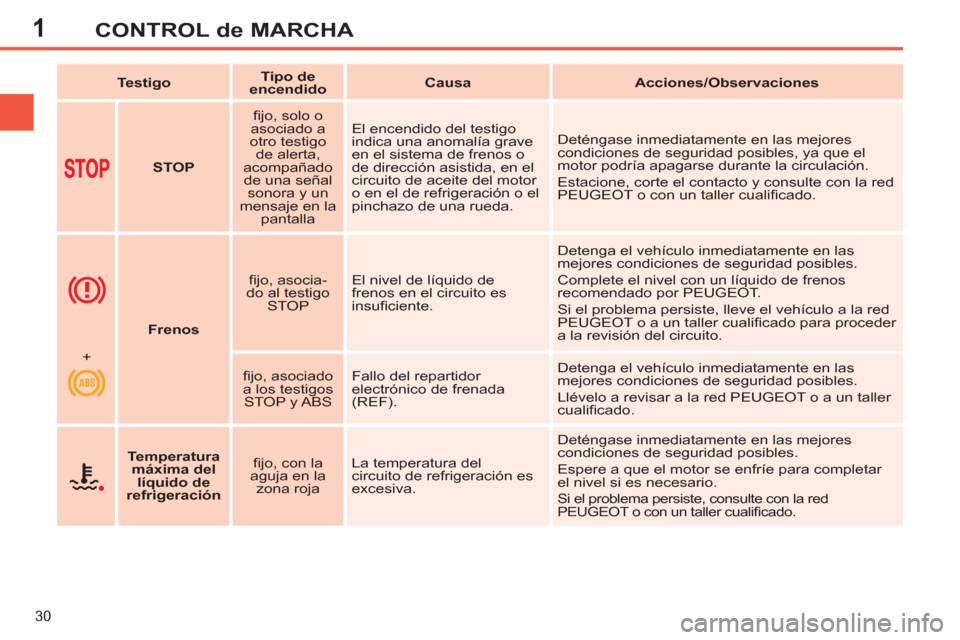

CONTROL de MARCHA


Testigo



Tipo de
encendido



Causa



Acciones/Observaciones







STOP


fi jo, solo o
asociado a
otro testigo
de alerta,
acompañado
de una señal
sonora y un
mensaje en la
pantalla El encendido del testigo
indica una anomalía grave
en el sistema de frenos o
de dirección asistida, en el
circuito de aceite del motor
o en el de refrigeración o el
pinchazo de una rueda. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles, ya que el
motor podría apagarse durante la circulación.
Estacione, corte el contacto y consulte con la red
PEUGEOT o con un taller cualifi cado.





Frenos


fi jo, asocia-
do al testigo
STOP El nivel de líquido de
frenos en el circuito es
insufi ciente. Detenga el vehículo inmediatamente en las
mejores condiciones de seguridad posibles.
Complete el nivel con un líquido de frenos
recomendado por PEUGEOT.
Si el problema persiste, lleve el vehículo a la red
PEUGEOT o a un taller cualifi cado para proceder
a la revisión del circuito.

+

fi jo, asociado
a los testigos
STOP y ABS Fallo del repartidor
electrónico de frenada
(REF). Detenga el vehículo inmediatamente en las
mejores condiciones de seguridad posibles.
Llévelo a revisar a la red PEUGEOT o a un taller
cualifi cado.




Temperatura
máxima del
líquido de
refrigeración


fi jo, con la
aguja en la
zona roja

La temperatura del
circuito de refrigeración es
excesiva. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Espere a que el motor se enfríe para completar
el nivel si es necesario.
Si el problema persiste, consulte con la red
PEUGEOT o con un taller cualifi cado.

1
32
CONTROL de MARCHA




Reserva de
carburante


fi jo, con la
aguja en la
zona roja,
acompañado
de una señal
sonora y un
mensaje La primera vez que
se enciende, quedan
aproximadamente 6 litros

de carburante en el
depósito.
A partir de ese momento,
empieza a consumirse la
reserva de carburante. Reposte carburante imperativamente para evitar
quedar inmovilizado.
Hasta que se reposte sufi ciente carburante, este
testigo se enciende cada vez que se pone el
contacto, acompañado de una señal sonora y un
mensaje.
La señal sonora y el mensaje se repiten cada vez
con mayor frecuencia a medida que el nivel se
aproxima a "0"
.
Capacidad del depósito: aproximadamente 60 litros
.

Nunca circule hasta agotar la reserva, a riesgo de
dañar los sistemas anticontaminación y de inyección.


Testigo



Tipo de
encendido



Causa



Acciones/Observaciones






Antibloqueo
de las ruedas
(ABS)


fi jo Fallo del sistema
antibloqueo de las ruedas. El vehículo conserva una frenada clásica.
Circule con prudencia a velocidad moderada y
consulte enseguida con la red PEUGEOT o con
un taller cualifi cado.




Control
dinámico de
estabilidad
(ESP/ASR)


intermitente Activación de la regulación
del ESP/ASR. El sistema optimiza la motricidad y permite
mejorar la estabilidad direccional del vehículo.

fi jo

Si el sistema no está
neutralizado (botón pulsado,
con su piloto encendido), indica
un fallo del sistema ESP/ASR. Lleve a revisar el sistema a la red PEUGEOT o a
un taller cualifi cado.




Faros
direccionales


intermitente Fallo del sistema de faros
direccionales. Lleve el vehículo a la red PEUGEOT o a un
taller cualifi cado para proceder a la revisión del
sistema.



Pisar el freno


fi jo Ha olvidado pisar el pedal
del freno para arrancar
el motor con la caja de
velocidades manual
pilotada. Debe pisar el pedal del freno para arrancar el
motor (palanca en posición N
).

8
139
SEGURIDAD

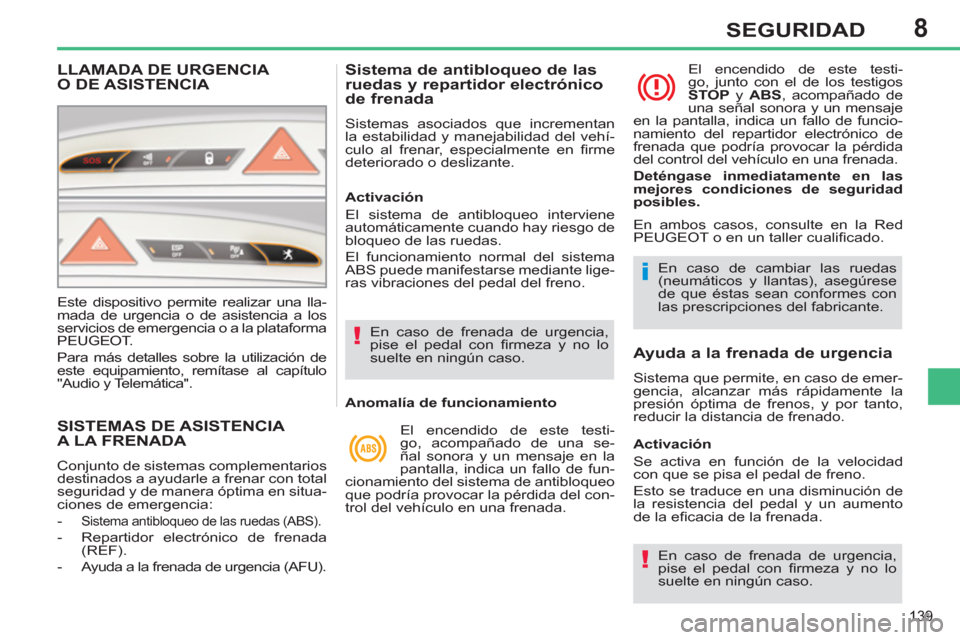

SISTEMAS DE ASISTENCIAA LA FRENADA
Conjunto de sistemas complementarios
destinados a ayudarle a frenar con total
seguridad y de manera óptima en situa-
ciones de emergencia:


-
Sistema antibloqueo de las ruedas (ABS).


- Repartidor electrónico de frenada
(REF).

- Ayuda a la frenada de urgencia (AFU).


Sistema de antibloqueo de las
ruedas y repartidor electrónico
de frenada
Sistemas asociados que incrementan
la estabilidad y manejabilidad del vehí-
culo al frenar, especialmente en fi rme
deteriorado o deslizante.

En caso de frenada de urgencia,
pise el pedal con fi rmeza y no lo
suelte en ningún caso.
En caso de cambiar las ruedas
(neumáticos y llantas), asegúrese
de que éstas sean conformes con
las prescripciones del fabricante.


Anomalía de funcionamiento
El encendido de este testi-
go, acompañado de una se-
ñal sonora y un mensaje en la
pantalla, indica un fallo de fun-
cionamiento del sistema de antibloqueo
que podría provocar la pérdida del con-
trol del vehículo en una frenada. El encendido de este testi-
go, junto con el de los testigos
STOP
y ABS
, acompañado de
una señal sonora y un mensaje
en la pantalla, indica un fallo de funcio-
namiento del repartidor electrónico de
frenada que podría provocar la pérdida
del control del vehículo en una frenada.

Deténgase
inmediatamente en las
mejores condiciones de seguridad
posibles.











Ayuda a la frenada de urgencia

Sistema que permite, en caso de emer-
gencia, alcanzar más rápidamente la
presión óptima de frenos, y por tanto,
reducir la distancia de frenado.
Activación
El sistema de antibloqueo interviene
automáticamente cuando hay riesgo de
bloqueo de las ruedas.
El funcionamiento normal del sistema
ABS puede manifestarse mediante lige-
ras vibraciones del pedal del freno.

Activación
Se activa en función de la velocidad
con que se pisa el pedal de freno.
Esto se traduce en una disminución de
la resistencia del pedal y un aumento
de la efi cacia de la frenada. En ambos casos, consulte en la Red
PEUGEOT o en un taller cualifi cado.
En caso de frenada de urgencia,
pise el pedal con fi rmeza y no lo
suelte en ningún caso.

LLAMADA DE URGENCIAO DE ASISTENCIA

Este dispositivo permite realizar una lla-
mada de urgencia o de asistencia a los
servicios de emergencia o a la plataforma
PEUGEOT.
Para más detalles sobre la utilización de
este equipamiento, remítase al capítulo
"Audio y Telemática".

11
204
INFORMACIÓN PRÁCTICA

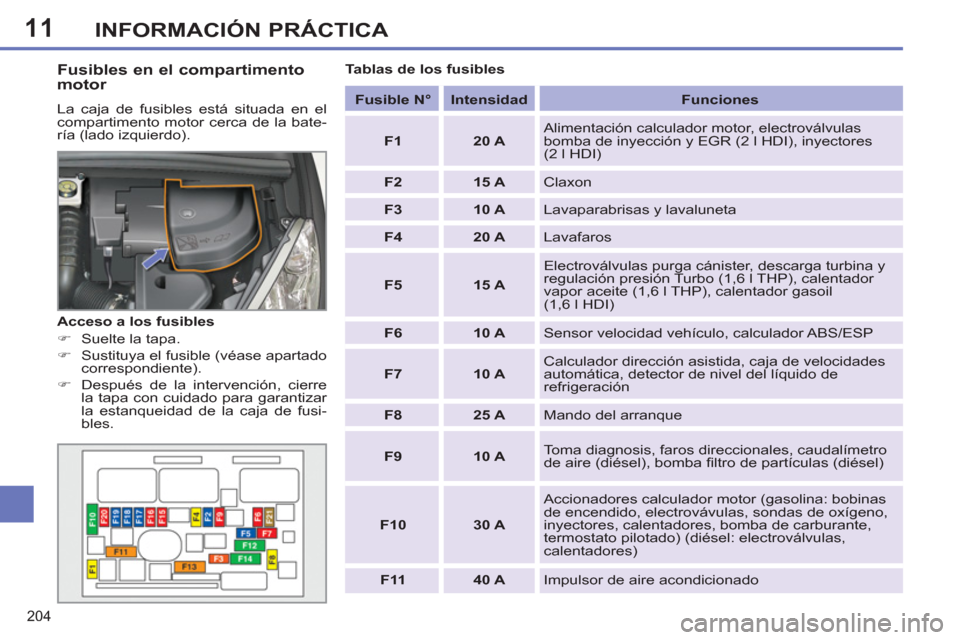

Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).

Fusible N°



Intensidad


Funciones



F1



20 A

Alimentación calculador motor, electroválvulas
bomba de inyección y EGR (2 l HDI), inyectores
(2 l HDI)


F2



15 A

Claxon


F3



10 A

Lavaparabrisas y lavaluneta


F4



20 A

Lavafaros


F5



15 A

Electroválvulas purga cánister, descarga turbina y
regulación presión Turbo (1,6 l THP), calentador
vapor aceite (1,6 l THP), calentador gasoil
(1,6 l HDI)


F6



10 A

Sensor velocidad vehículo, calculador ABS/ESP


F7



10 A

Calculador dirección asistida, caja de velocidades
automática, detector de nivel del líquido de
refrigeración


F8



25 A

Mando del arranque


F9



10 A

Toma diagnosis, faros direccionales, caudalímetro
de aire (diésel), bomba fi ltro de partículas (diésel)


F10



30 A

Accionadores calculador motor (gasolina: bobinas
de encendido, electrovávulas, sondas de oxígeno,
inyectores, calentadores, bomba de carburante,
termostato pilotado) (diésel: electroválvulas,
calentadores)


F11



40 A

Impulsor de aire acondicionado
Acceso a los fusibles


)
Suelte la tapa.

)
Sustituya el fusible (véase apartado
correspondiente).

)
Después de la intervención, cierre
la tapa con cuidado para garantizar
la estanqueidad de la caja de fusi-
bles.

Tablas de los fusibles

11
206
INFORMACIÓN PRÁCTICA

Toda manipulación de los demás tipos de fusibles (minifusibles y maxifusi-
bles) debe ser efectuada exclusivamente en la red PEUGEOT o en un taller
cualifi cado.


Fusible N°



Intensidad


Funciones



F1



-

No utilizado


F2



5 A

Contactor bifunción frenos


F3



5 A

Caja de carga batería


F4



25 A

Electroválvulas ABS/ESP


F5



-

No utilizado


F6



15 A

Caja de velocidades (manual pilotada o
automática)

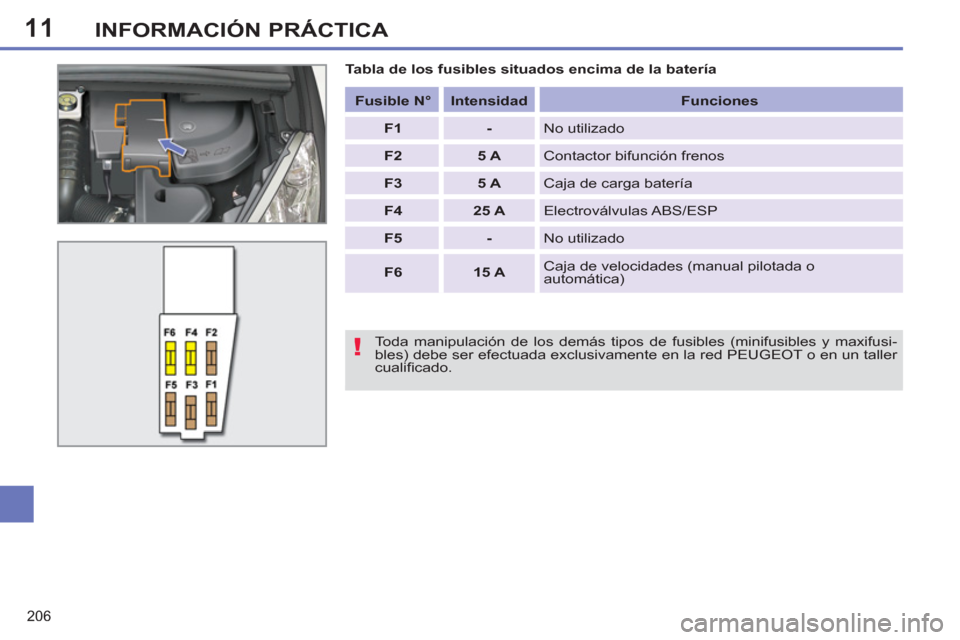

Tabla de los fusibles situados encima de la batería

372
ÍNDICE ALFABÉTICO
Abatimiento de los asientos traseros...................72,74,76Acceso a la 3 ª fila.................................74Accesorios............................................217Acondicionamientos............110,113,115,116,118,121Acondicionamientos del maletero.....................116,118,121Acondicionamientos interiores.............110Actualización de los POI......................265Actualización zonas de riesgos....265,302Airbag rodillas.......................................149Airbags cortinas............................148,149Airbags frontales..........................146,149Airbags laterales...........................148,149Aireación.................................................23Aire acondicionado.................................23Aire acondicionado automático........62,66Aire acondicionado manual..............62,63Aireadores..............................................61Alarma....................................................87Alfombrilla.............................................114Anillos de amarre.................116,118,121Antiarranque electrónico..................84,86Antibloqueo de las ruedas (ABS).........139Antipatinado de las ruedas (ASR)........140Antipinzamiento................................89,95Antirrobo.................................................84Apertura de la pantallacolor desplegable...............................56Apertura de la persiana de ocultación
del techo acristalado panorámico......95Apertura de las puertas....................83,91Apertura del capó motor.......................r170Apertura del maletero.......................83,94
Bandeja escritorio ...................................70Bandejas...............................................115Bandeja trasera....................................117Barras de techo....................................216Barrido automático de loslimpiaparabrisas .......................105, 107Batería ..................................176, 207-209Bloqueo centralizado ........................83, 92Bloqueo desde el interior.......................r92Bluetooth(kit manos libres) .....275-277,314, 355Bluetooth (teléfono)..............275-277, 314
Bocina...................................................137Botón de llamada PEUGEOT ...............245
Cadenas para la nieve.........................241Caja de cambios automática........157, 177Caja de cambios
manual....................150, 151, 160, 177Caja de cambios
manual pilotada..............153, 160, 177Caja de colocación.......................113, 121Caja de fusibles compartimento motor.......................r201Caja de fusibles
panel de instrumentos.....................201Cajón de colocación.....................114,117Calefacción.......................................23,63Cambio de la pila del telemando............85Cambio de una escobilla del
limpiaparabrisas.......................107,211Cambio de una lámpara...............194, 200Cambio de una rueda...................187, 189Cambio de un fusible...........................201Capacidad del depósitode carburante.....................................96Capó motor...........................................r170Características técnicas......219, 228, 240Carburante..................................23,96,97Carburante (depósito)............................98Carga........................................23,78, 216Carga de la batería......................207, 209Cargas remolcables.....................219, 228CD MP3................................................351Cebado del circuito de carburante...................................171Cenicero...............................................112CHECK...................................................43Cierre de las puertas........................83,91Cierre del portón trasero..................83,94
Arrancar................................................r208Arranque de emergencia ......................208Arranque del vehículo ...........85,153, 157Asientos delanteros....................68, 69, 71Asientos eléctricos .................................69Asientos para niños.............125,127, 130Asientos para niños clásicos ................127Asientos para niños ISOFIX ...................131, 133-135Asientos suplementarios ........................76Asientos térmicos...................................71Asientos traseros........................72, 74, 76Autorradios.............................................56Ayuda a la frenada
de urgencia (AFU) ...........................139Ayuda al estacionamiento delantero ....168Ayuda al estacionamiento trasero ........167Ayuda para arrancar enuna pendiente ..........................152, 153
A
B
C

376

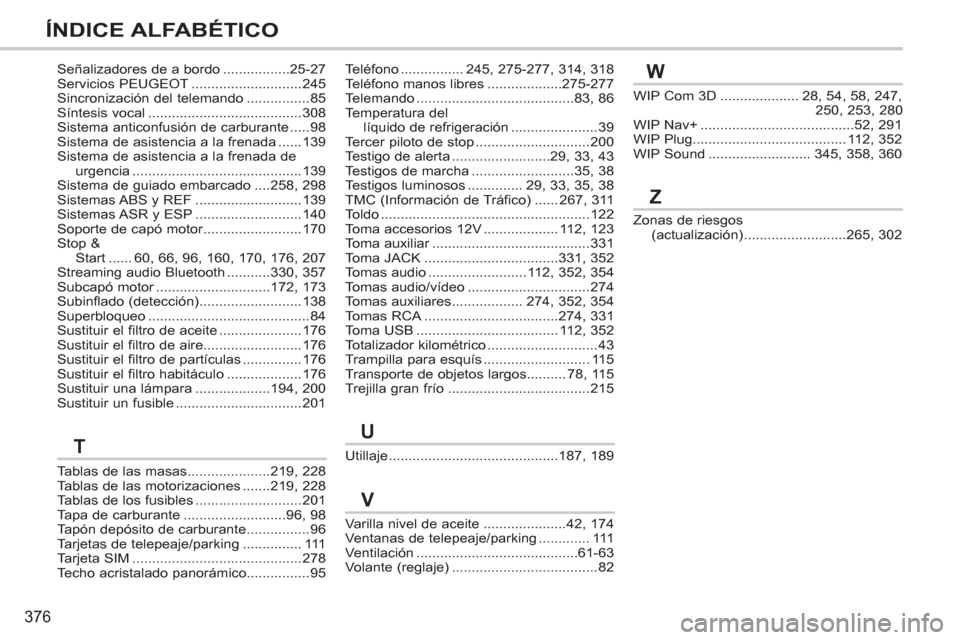

ÍNDICE ALFABÉTICO
