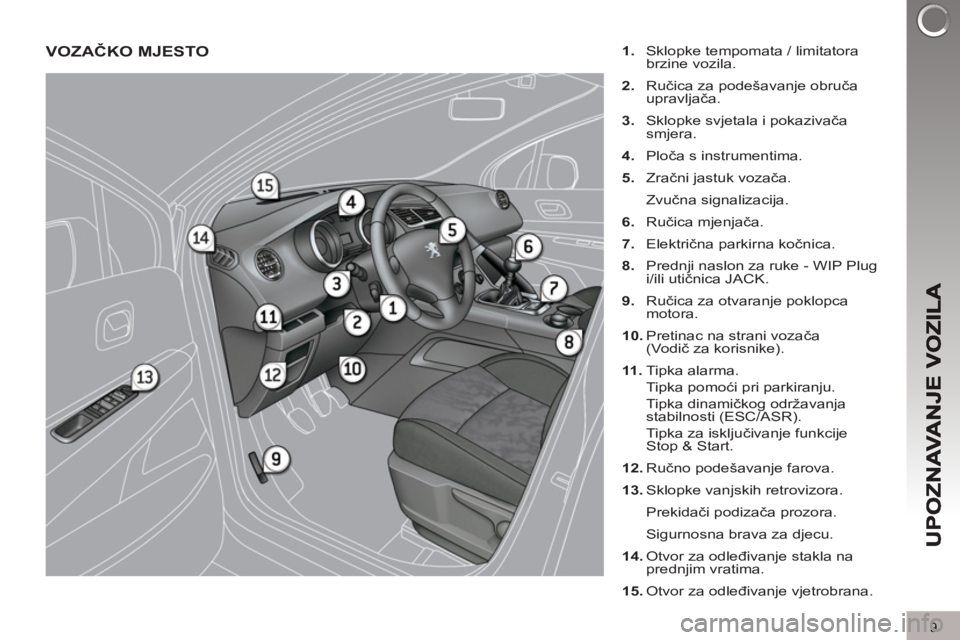

9
VOZAČKO MJESTO


1.
Sklopke tempomata / limitatora
brzine vozila.

2.
Ručica za podešavanje obruča
upravljača.

3.
Sklopke svjetala i pokazivača
smjera.

4.
Ploča s instrumentima.

5.
Zračni jastuk vozača.
Zvučna signalizacija.

6.
Ručica mjenjača.

7.
Električna parkirna kočnica.

8.
Prednji naslon za ruke - WIP Plug
i/ili utičnica JACK.

9.
Ručica za otvaranje poklopca
motora.

10.
Pretinac na strani vozača
(Vodič za korisnike).

11 .
Tipka alarma.
Tipka pomoći pri parkiranju.
Tipka dinamičkog održavanja
stabilnosti (ESC/ASR).
Tipka za isključivanje funkcije
Stop & Start.

12.
Ručno podešavanje farova.

13.
Sklopke vanjskih retrovizora.
Prekidači podizača prozora.
Sigurnosna brava za djecu.

14.
Otvor za odleđivanje stakla na
prednjim vratima.

15.
Otvor za odleđivanje vjetrobrana.

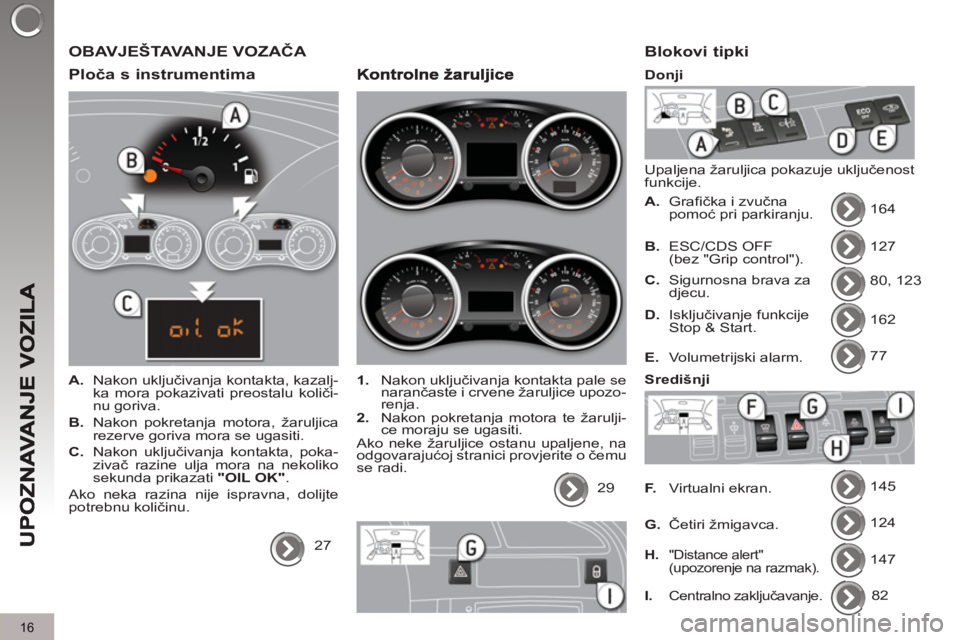

16
OBAVJEŠTAVA N J E VOZAČA

Ploča s instrumentima



A.
Nakon uključivanja kontakta, kazalj-
ka mora pokazivati preostalu količi-
nu goriva.

B.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti.

C.
Nakon uključivanja kontakta, poka-
zivač razine ulja mora na nekoliko
sekunda prikazati "OIL OK"
.
Ako neka razina nije ispravna, dolijte
potrebnu količinu.
27


1.
Nakon uključivanja kontakta pale se
narančaste i crvene žaruljice upozo-
renja.

2.
Nakon pokretanja motora te žarulji-
ce moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, na
odgovarajućoj stranici provjerite o čemu
se radi.
29

Blokovi tipki

Upaljena žaruljica pokazuje uključenost
funkcije.


A.
Grafička i zvučna
pomoć pri parkiranju. 164
127
80, 123
162
77
145
124
147
B.
ESC/CDS OFF
(bez "Grip control").

C.
Sigurnosna brava za
djecu.

D.
Isključivanje funkcije
Stop & Start.

E.
Volumetrijski alarm.

F.
Virtualni ekran.

G.
Četiri žmigavca.


H.
"Distance alert"
(upozorenje na razmak).


Donji


Središnji



I.
Centralno zaključavanje. 82

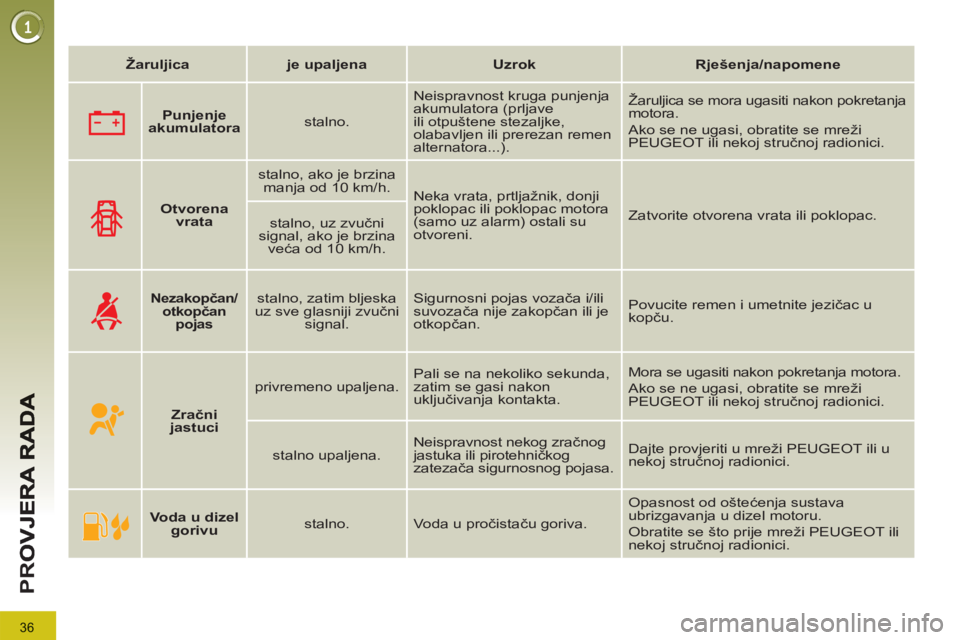

36
PR
O


Žaruljica



je upaljena



Uzrok



Rješenja/napomene








Punjenje
akumulatora


stalno. Neispravnost kruga punjenja
akumulatora (prljave
ili otpuštene stezaljke,
olabavljen ili prerezan remen
alternatora...). Žaruljica se mora ugasiti nakon pokretanja
motora.
Ako se ne ugasi, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.






Otvorena
vrata


stalno, ako je brzina
manja od 10 km/h.
Neka vrata, prtljažnik, donji
poklopac ili poklopac motora
(samo uz alarm) ostali su
otvoreni. Zatvorite otvorena vrata ili poklopac.

stalno, uz zvučni
signal, ako je brzina
veća od 10 km/h.






Nezakopčan/
otkopčan
pojas


stalno, zatim bljeska
uz sve glasniji zvučni
signal. Sigurnosni pojas vozača i/ili
suvozača nije zakopčan ili je
otkopčan. Povucite remen i umetnite jezičac u
kopču.






Zračni
jastuci


privremeno upaljena. Pali se na nekoliko sekunda,
zatim se gasi nakon
uključivanja kontakta. Mora se ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

stalno upaljena. Neispravnost nekog zračnog
jastuka ili pirotehničkog
zatezača sigurnosnog pojasa. Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.






Voda u dizel
gorivu


stalno. Voda u pročistaču goriva. Opasnost od oštećenja sustava
ubrizgavanja u dizel motoru.
Obratite se što prije mreži PEUGEOT ili
nekoj stručnoj radionici.

77
OT
V

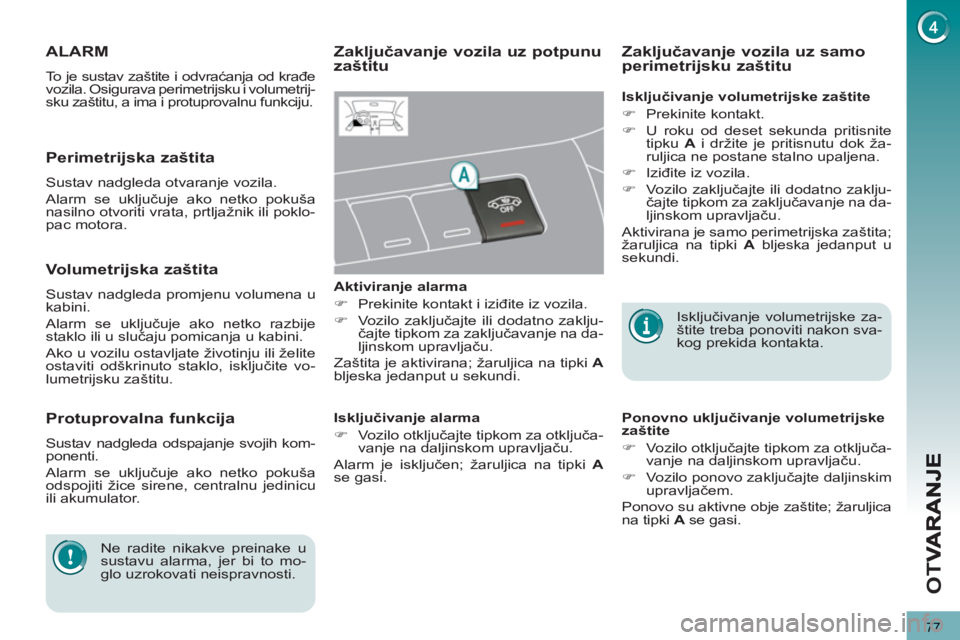

ALARM
To je sustav zaštite i odvraćanja od krađe
vozila. Osigurava perimetrijsku i volumetrij-
sku zaštitu, a ima i protuprovalnu funkciju.

Zaključavanje vozila uz potpunu
zaštitu

Ne radite nikakve preinake u
sustavu alarma, jer bi to mo-
glo uzrokovati neispravnosti.

Isključivanje volumetrijske za-
štite treba ponoviti nakon sva-
kog prekida kontakta.

Ponovno uključivanje volumetrijske
zaštite


)
Vozilo otključajte tipkom za otključa-
vanje na daljinskom upravljaču.

)
Vozilo ponovo zaključajte daljinskim
upravljačem.
Ponovo su aktivne obje zaštite; žaruljica
na tipki A
se gasi.


Zaključavanje vozila uz samo
perimetrijsku zaštitu

Aktiviranje alarma


)
Prekinite kontakt i iziđite iz vozila.

)
Vozilo zaključajte ili dodatno zaklju-
čajte tipkom za zaključavanje na da-
ljinskom upravljaču.
Zaštita je aktivirana; žaruljica na tipki A

bljeska jedanput u sekundi.
Perimetrijska zaštita

Sustav nadgleda otvaranje vozila.
Alarm se uključuje ako netko pokuša
nasilno otvoriti vrata, prtljažnik ili poklo-
pac motora.
Volumetrijska zaštita

Sustav nadgleda promjenu volumena u
kabini.
Alarm se uključuje ako netko razbije
staklo ili u slučaju pomicanja u kabini.
Ako u vozilu ostavljate životinju ili želite
ostaviti odškrinuto staklo, isključite vo-
lumetrijsku zaštitu.
Protuprovalna funkcija

Sustav nadgleda odspajanje svojih kom-
ponenti.
Alarm se uključuje ako netko pokuša
odspojiti žice sirene, centralnu jedinicu
ili akumulator.
Isključivanje alarma


)
Vozilo otključajte tipkom za otključa-
vanje na daljinskom upravljaču.
Alarm je isključen; žaruljica na tipki A

se gasi.

Isključivanje volumetrijske zaštite


)
Prekinite kontakt.

)
U roku od deset sekunda pritisnite
tipku A
i držite je pritisnutu dok ža-
ruljica ne postane stalno upaljena.

)
Iziđite iz vozila.

)
Vozilo zaključajte ili dodatno zaklju-
čajte tipkom za zaključavanje na da-
ljinskom upravljaču.
Aktivirana je samo perimetrijska zaštita;
žaruljica na tipki A
bljeska jedanput u
sekundi.

78
OT
V

Uključenje alarma
Alarm se oglašava tridesetak sekunda, si-
renom i bljeskanjem pokazivača smjera.
Alarm je nakon toga ponovo operativan.

Nakon deset uzastopnih uklju-
čivanja, alarm više nije opera-
tivan.
Ako žaruljica na tipki A
brzo
bljeska, to znači da se alarm u vašoj
odsutnosti uključivao. Bljeskanje pre-
staje čim uključite kontakt.
Kako se alarm ne bi uključio prilikom
pranja vozila, vozilo zaključajte klju-
čem u bravi na vratima vozača.
Alarm nemojte aktivirati prije odspa-
janja akumulatora, jer će se oglasiti
njegova sirena.


Kvar daljinskog upravljača


)
Vozilo otključajte ključem u bravi na
vratima vozača.

)
Otvorite vrata, alarm će se uključiti.

)
Uključite kontakt, alarm će se isključiti.




Neispravnost
Nakon uključivanja kontakta, paljenje
žaruljice na tipki A
na deset sekunda
upozorava na neispravnost sirene.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.


Zaključavanje vozila bez aktiviranja
alarma


)
Vozilo zaključajte ili dodatno zaklju-
čajte ključem u bravi na vratima vo-
zača.



Automatsko aktiviranje *
Ovisno o važećim propisima u vašoj ze-
mlji, alarm se automatski aktivira:


- 45 sekunda nakon zaključavanja
vozila daljinskim upravljačem, bez
obzira na stanje vrata ili poklopca
prtljažnika,

- 2 minute nakon zatvaranja posljed-
njih vrata ili prtljažnika.


)
Kako ne bi došlo do uključenja alarma
pri ulasku u vozilo, prethodno pritisnite
tipku za otključavanje na daljinskom
upravljaču.





* Ovisno o tržištu.

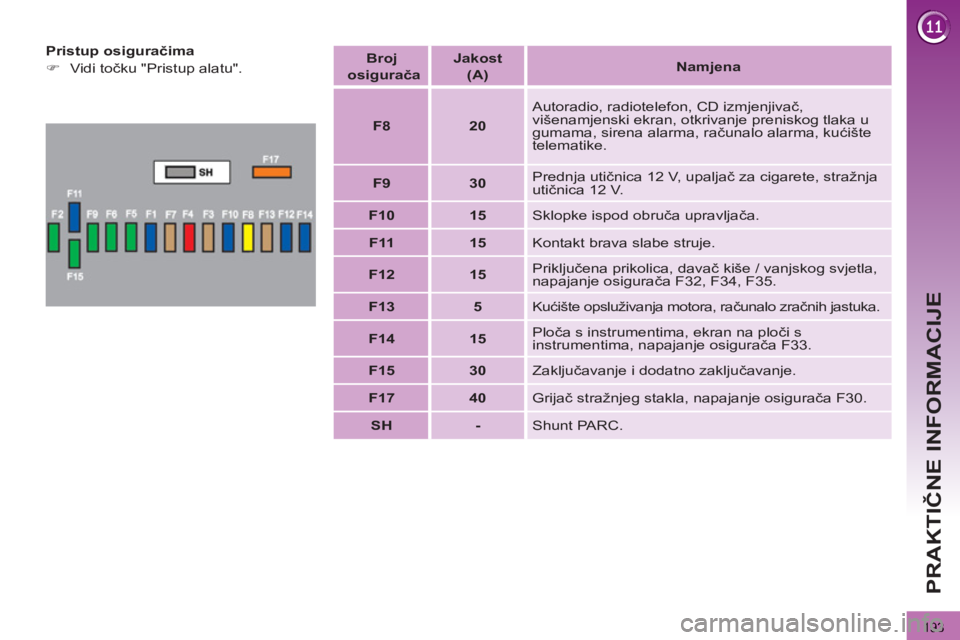

193
PRAKTIČNE INFORMACIJE


Pristup osiguračima


)
Vidi točku "Pristup alatu".

Broj
osigurača

Jakost
(A)

Namjena




F8



20

Autoradio, radiotelefon, CD izmjenjivač,
višenamjenski ekran, otkrivanje preniskog tlaka u
gumama, sirena alarma, računalo alarma, kućište
telematike.


F9



30

Prednja utičnica 12 V, upaljač za cigarete, stražnja
utičnica 12 V.


F10



15

Sklopke ispod obruča upravljača.


F11



15

Kontakt brava slabe struje.


F12



15

Priključena prikolica, davač kiše / vanjskog svjetla,
napajanje osigurača F32, F34, F35.


F13



5

Kućište opsluživanja motora, računalo zračnih jastuka.


F14



15

Ploča s instrumentima, ekran na ploči s
instrumentima, napajanje osigurača F33.


F15



30

Zaključavanje i dodatno zaključavanje.


F17



40

Grijač stražnjeg stakla, napajanje osigurača F30.


SH



-

Shunt PARC.

206
PRAKTIČNE INFORMACIJE


Ugradnja
radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži PEUGEOT
gdje ćete se upoznati s karakteristi-
kama (frekvencijski pojas, najveća
izlazna snaga, položaj antene, po-
sebni uvjeti ugradnje) primopredajni-
ka koji se mogu ugrađivati u skladu
sa Smjernicom o elektromagnetskoj
kompatibilnosti za motorna vozila
(2004/104/CE).



* Kako bi se izbjegla svaka moguć-
nost blokiranja papučica:


- pazite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,

- nikada ne stavljajte više dodatnih
tepiha jedne na druge.






DODATNA OPREMA

Mreža PEUGEOT nudi vam širok izbor
dodatne opreme i originalnih rezervnih
dijelova.
Sva ta oprema i dijelovi testirani su i
odobreni u pogledu pouzdanosti i sigur-
nosti.
Sva oprema i dijelovi prilagođeni su va-
šem vozilu, svi imaju kataloške brojeve i
pokriveni su garancijom PEUGEOT.







"Rješenja za prijevoz":

Za slobodno vrijeme: krovni nosač,
nosač bicikala na kuki za vuču, nosač
bicikala na krovu, nosač skija, krovni
sanduk, povišenja i dječje sjedalice,
bočne zavjese, pretinac ispod stražnje
police...
Kuka za vuču obavezno mora biti ugra-
đena u mreži PEUGEOT.

U mreži PEUGEOT možete nabaviti
i sredstva za vanjsko i unutrašnje či-
šćenje i održavanje, rezervne tekućine
(tekućinu za pranje stakla...) i razne
uloške (uložak za pribor za privremeni
popravak gume...).


Ovisno o važećim zakonima u
zemlji, reflektirajući sigurnosni
prsluk, sigurnosni trokut,
rezervne žarulje i rezervni osigurači
mogu biti obavezna oprema vozila.
Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez
oznake PEUGEOT, moglo bi
doći do kvara u elektroničkom sustavu
vozila i do prekomjerne potrošnje.
Molimo vas da o tome vodite raču-
na i savjetujemo vam da se obratite
predstavniku marke PEUGEOT koji
će vam prikazati naš katalog opreme
i pribora.



"Design":

navlake za sjedala prilagođene bočnim
zračnim jastucima, kugla ručice mje-
njača obložena kožom, prednja svjetla
za maglu, deflektori na vratima, spojler,
stilizirane zavjesice, aluminijski naplat-
ci, ukrasni poklopci kotača, kromirana
kućišta kvaka na vratima...


"Sigurnost":

protuprovalni alarm, graviranje stakala,
vijci kotača sa zaštitom od krađe, kom-
plet prve pomoći, alkotester, sigurnosni
trokut, reflektirajući sigurnosni prsluk, su-
stav pronalaženja ukradenog vozila, za-
štitna rešetka za pse, lanci za snijeg...


"Zaštita":

dodatni tepisi * , kadica za prtljažnik,
mreža za prtljagu, vješalica koja se pri-
čvršćuje na naslon za glavu, pragovi
vrata od inoksa ili karbona...


"Multimedija":

autoradio, pojačalo, navigacija, komplet
za telefoniranje bez ruku, CD izmjenji-
vač, zvučnici, DVD uređaj, USB Box,
pomoć pri parkiranju na prednjoj i stra-
žnjoj strani, dodatne bežične slušalice
Bluetooth, punjač za audio slušalice
Bluetooth...

337
ABECEDNO KAZALO
Airbags .........................................36
Akumulator ................. 173, 198-200
Alarm ............................................77
Alat .....................................181, 183
ASR ..............................................32
Audio
utičnice ........... 100, 101, 324, 326
Automatski klima uređaj .........57, 60
Automatski mjenjač ............158, 200
Automatski rad brisača ...........93, 95
Automatsko paljenje četiri
žmigavca .................................124
Automatsko paljenje
svjetala ................................87, 90
Autoradio ......................................51
Ažuriranje podataka o opasnim
mjestima ..........................237, 274
Ažuriranje POI mjesta.................237
Baterija daljinskog
upravljača ............................75, 76
Benzinski motor .... 86, 169, 207, 208
Bluetooth (komplet za
telefoniranje bez
ruku) ................ 247-249, 286, 327
Bluetooth (telefon) ...... 247-249, 286
Bočna spot svjetla ........................97
Bočna svjetla ................................97
Bočni pokazivači smjera .............188
Bočni zračni jastuci .............135, 136
Brisači .....................................93, 95
Brisač stražnjeg stakla..................94
Brojač ...........................................27
Brojač okretaja..............................27CD MP3 ......................................323
CD MP3 čitač..............................323
Daljinski upravljač .............72, 73, 76
Datum (namještanje) ........42, 44, 46
Dimenzije ....................................212
Dinamičko pomoćno kočenje......140
Diskovi kočnica ...........................174
Distance alert (upozorenje na
razmak) ....................................147
Dizalica ...............................181, 183
Dizel motor ....86, 168, 170, 209-211
Djeca .......................... 118, 121, 122
Djeca (sigurnost) ........................123
Dječje sjedalice........... 112, 113, 119
Dječje sjedalice,
klasične ............................ 116, 118
Dječje sjedalice ISOFIX ...... 120-122
Dnevna svjetla s LED
diodama .....................................89
Dodatna oprema .........................206
Dodatni tepih ..............................102
Držač limenki ................................99
Dynamic stability
control (DSC) .............. 32, 35, 127
Džuboks (kopiranje)....................244
Džuboks (slušanje) .....................245 Čep spremnika goriva...................85
Četiri žmigavca ...........................124
Čitači glazbenih medija.......242, 298Eko-vožnja ....................................25
Eko-vožnja
(savjeti) ......................................25
Ekonomična vožnja ......................25
Ekran, višenamjenski
(bez autoradija) ..........................42
Ekran, višenamjenski
(uz autoradio) ......... 44, 46, 49, 51
Ekran C,
monokromatski ..........................53
Ekran na ploči s
instrumentima.....................27, 153
Ekran u boji, sklopivi ...............49, 51
Ekran u boji 16/9.................225, 252
Ekran u boji sa
zemljovidom .....................267, 306
Electronic stability control
(ESC) .......................................126
Električna parkirna
kočnica ............................137, 140
Elementi
identifikacije .............................213
ESC/ASR ....................................126
Farovi (podešavanja) ....................91
Follow me home ...........................90
Funkcija za autocestu
(pokazivači smjera) ..................124
A
BC
D
Č
E
F
