2013 PEUGEOT 3008 Manuale duso (in Italian)

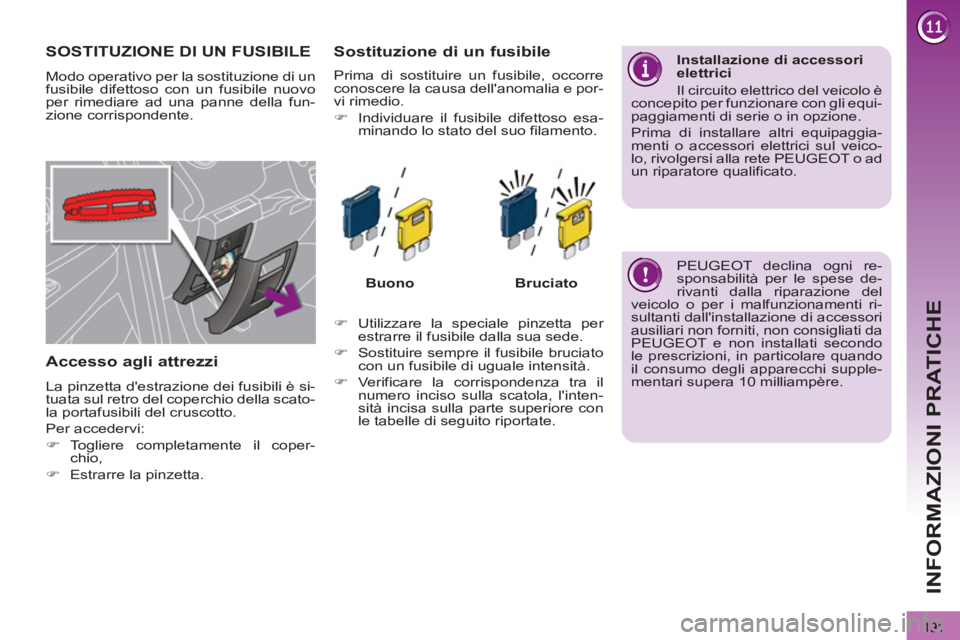

191
INFORMAZIONI PRATICHE
SOSTITUZIONE DI UN FUSIBILE
Modo operativo per la sostituzione di un
fusibile difettoso con un fusibile nuovo
per rimediare ad una panne della fun-
zione corrispondente.

Accesso agli attrezzi

La pinzetta d'estrazione dei fusibili è si-
tuata sul retro del coperchio della scato-
la portafusibili del cruscotto.
Per accedervi:


)
Togliere completamente il coper-
chio,

)
Estrarre la pinzetta.



Sostituzione di un fusibile



Buono



Bruciato





)
Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.

)
Sostituire sempre il fusibile bruciato
con un fusibile di uguale intensità.

)
Verificare la corrispondenza tra il
numero inciso sulla scatola, l'inten-
sità incisa sulla parte superiore con
le tabelle di seguito riportate.

Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veico-
lo, rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
PEUGEOT declina ogni re-
sponsabilità per le spese de-
rivanti dalla riparazione del
veicolo o per i malfunzionamenti ri-
sultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
PEUGEOT e non installati secondo
le prescrizioni, in particolare quando
il consumo degli apparecchi supple-
mentari supera 10 milliampère.

Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.


)
Individuare il fusibile difettoso esa-
minando lo stato del suo filamento.

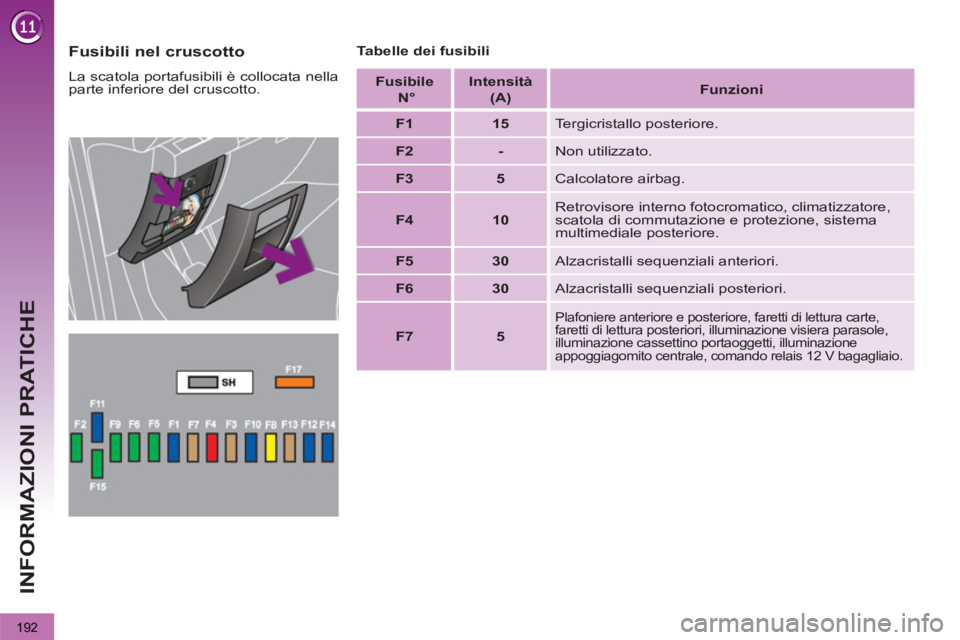

192
INFORMAZIONI PRATICHE

Fusibili nel cruscotto

La scatola portafusibili è collocata nella
parte inferiore del cruscotto.
Tabelle dei fusibili

Fusibile
N°

Intensità
(A)

Funzioni




F1



15

Tergicristallo posteriore.


F2



-

Non utilizzato.


F3



5

Calcolatore airbag.


F4



10

Retrovisore interno fotocromatico, climatizzatore,
scatola di commutazione e protezione, sistema
multimediale posteriore.


F5



30

Alzacristalli sequenziali anteriori.


F6



30

Alzacristalli sequenziali posteriori.


F7



5



Plafoniere anteriore e posteriore, faretti di lettura carte,
faretti di lettura posteriori, illuminazione visiera parasole,
illuminazione cassettino portaoggetti, illuminazione
appoggiagomito centrale, comando relais 12 V bagagliaio.

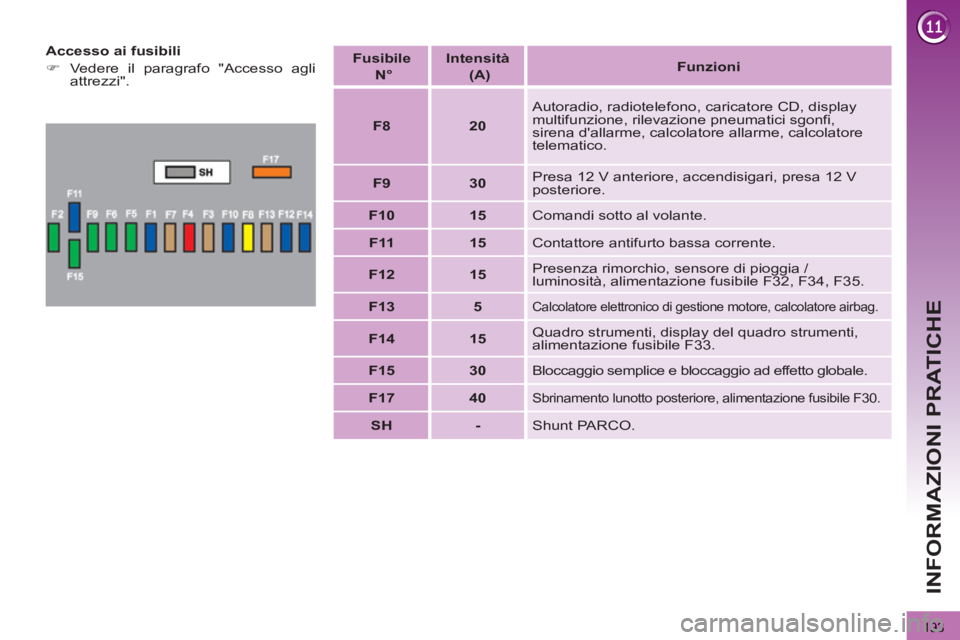

193
INFORMAZIONI PRATICHE

Accesso ai fusibili


)
Vedere il paragrafo "Accesso agli
attrezzi".

Fusibile
N°

Intensità
(A)


Funzioni




F8



20

Autoradio, radiotelefono, caricatore CD, display
multifunzione, rilevazione pneumatici sgonfi,
sirena d'allarme, calcolatore allarme, calcolatore
telematico.


F9



30

Presa 12 V anteriore, accendisigari, presa 12 V
posteriore.


F10



15

Comandi sotto al volante.


F11



15

Contattore antifurto bassa corrente.


F12



15

Presenza rimorchio, sensore di pioggia /
luminosità, alimentazione fusibile F32, F34, F35.


F13



5



Calcolatore elettronico di gestione motore, calcolatore airbag.



F14



15

Quadro strumenti, display del quadro strumenti,
alimentazione fusibile F33.


F15



30

Bloccaggio semplice e bloccaggio ad effetto globale.


F17



40



Sbrinamento lunotto posteriore, alimentazione fusibile F30.



SH



-

Shunt PARCO.

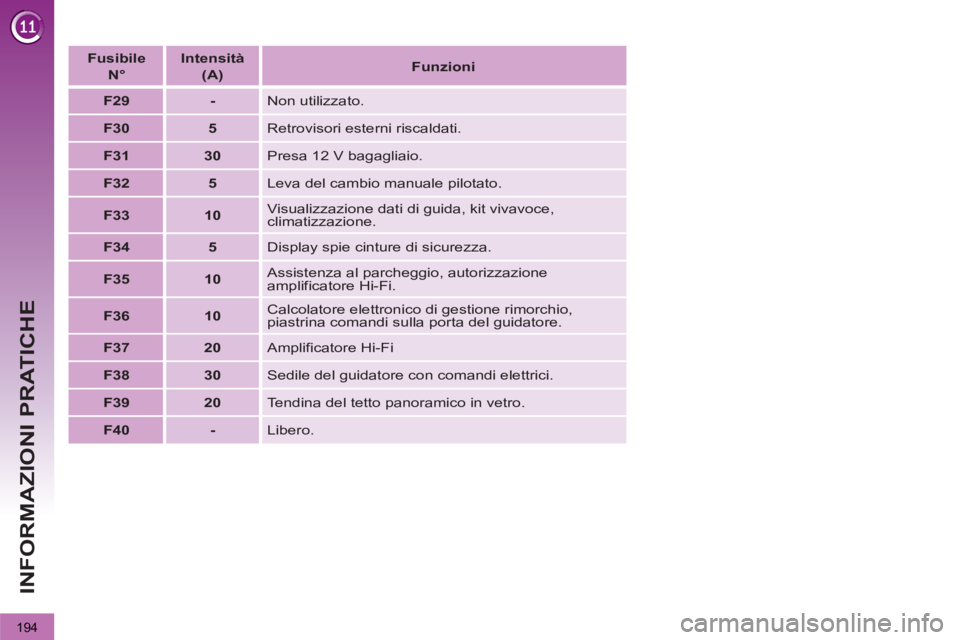

194
INFORMAZIONI PRATICHE


Fusibile
N°



Intensità
(A)



Funzioni




F29



-

Non utilizzato.


F30



5

Retrovisori esterni riscaldati.


F31



30

Presa 12 V bagagliaio.


F32



5

Leva del cambio manuale pilotato.


F33



10

Visualizzazione dati di guida, kit vivavoce,
climatizzazione.


F34



5

Display spie cinture di sicurezza.


F35



10

Assistenza al parcheggio, autorizzazione
amplificatore Hi-Fi.


F36



10

Calcolatore elettronico di gestione rimorchio,
piastrina comandi sulla porta del guidatore.


F37



20

Amplificatore Hi-Fi


F38



30

Sedile del guidatore con comandi elettrici.


F39



20

Tendina del tetto panoramico in vetro.


F40



-

Libero.

195
INFORMAZIONI PRATICHE

Fusibili nel vano motore

La scatola portafusibili è collocata nel
vano motore accanto alla batteria.

Accesso ai fusibili


)
Sganciare il coperchio.

)
Sostituire il fusibile (vedere paragra-
fo corrispondente).

)
Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili.

Tabella dei fusibili

Fusibile
N°

Intensità
(A)


Funzioni




F1


20
Alimentazione calcolatore motore, elettrovalvole
pompa d'iniezione e EGR (2.0 HDI 16V), iniettori
(2.0 HDI 16V).


F2


15

Avvisatore acustico


F3


10

Lavacristallo anteriore/posteriore


F4


10

Fari diurni.


F5


15
Elettrovalvole di spurgo canister, scarico turbina
e regolazione pressione Turbo (1.6 THP),
riscaldatore vapori d'olio (1.6 THP), riscaldatore
gasolio (1.6 HDI).


F6


10
Presa diagnosi, fari direzionali, pompa del filtro
antiparticolato (Diesel), "Distance alert", sensore
livello acqua motore, comando di regolazione dei
retrovisori.


F7


10
Calcolatore servosterzo, cambio automatico,
motorino altezza fari direzionali.


F8


20

Comando del motorino d'avviamento


F9


10

Contattori pedali frizione e freno.


F10


30

Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante,
termostato pilotato) (Diesel: elettrovalvole,
riscaldatori).


F11


40

Ventilatore del climatizzatore .

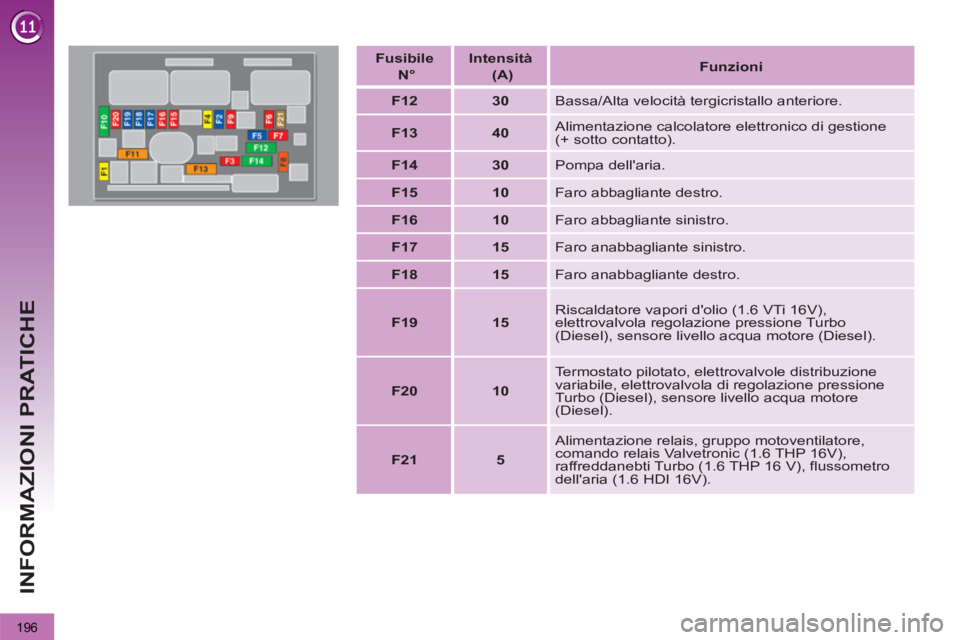

196
INFORMAZIONI PRATICHE

Fusibile
N°

Intensità
(A)


Funzioni




F12


30

Bassa/Alta velocità tergicristallo anteriore.


F13


40
Alimentazione calcolatore elettronico di gestione
(+ sotto contatto).


F14


30

Pompa dell'aria.


F15


10

Faro abbagliante destro.


F16


10

Faro abbagliante sinistro.


F17


15

Faro anabbagliante sinistro.


F18


15

Faro anabbagliante destro.


F19


15
Riscaldatore vapori d'olio (1.6 VTi 16V),
elettrovalvola regolazione pressione Turbo
(Diesel), sensore livello acqua motore (Diesel).


F20


10
Termostato pilotato, elettrovalvole distribuzione
variabile, elettrovalvola di regolazione pressione
Turbo (Diesel), sensore livello acqua motore
(Diesel).


F21


5
Alimentazione relais, gruppo motoventilatore,
comando relais Valvetronic (1.6 THP 16V),
raffreddanebti Turbo (1.6 THP 16 V), flussometro
dell'aria (1.6 HDI 16V).

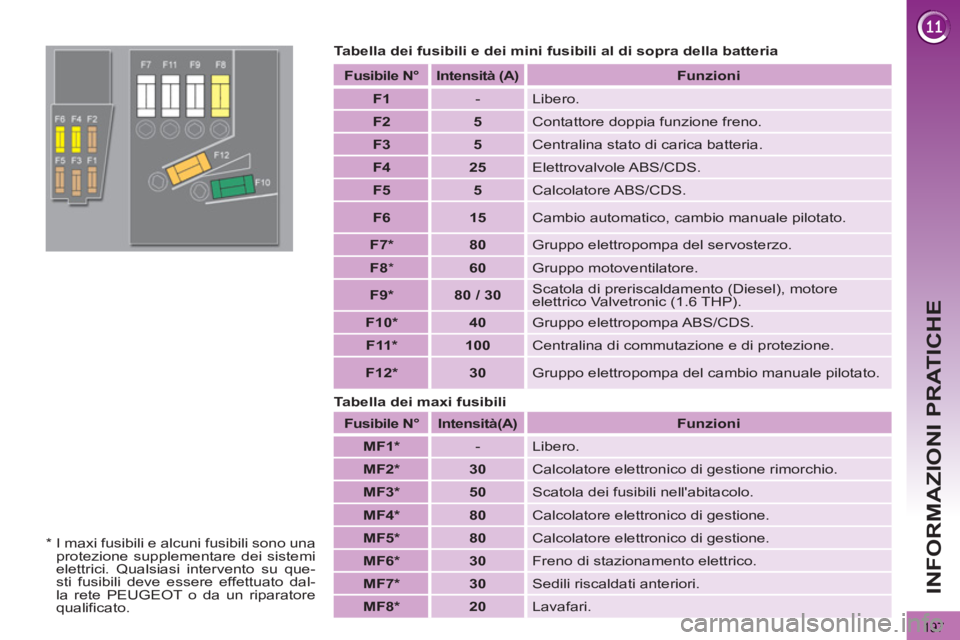

197
INFORMAZIONI PRATICHE

Tabella dei fusibili e dei mini fusibili al di sopra della batteria


Fusibile
N°

Intensità (A)



Funzioni




F1


- Libero.


F2



5

Contattore doppia funzione freno.


F3



5

Centralina stato di carica batteria.


F4



25

Elettrovalvole ABS/CDS.


F5



5

Calcolatore ABS/CDS.


F6



15

Cambio automatico, cambio manuale pilotato.


F7 *



80

Gruppo elettropompa del servosterzo.


F8

*


60

Gruppo motoventilatore.


F9 *



80 / 30

Scatola di preriscaldamento (Diesel), motore
elettrico Valvetronic (1.6 THP).


F10 *



40

Gruppo elettropompa ABS/CDS.


F11 *



100

Centralina di commutazione e di protezione.


F12 *



30

Gruppo elettropompa del cambio manuale pilotato.

Fusibile
N°

Intensità
(A)


Funzioni




MF1 *


- Libero.


MF2 *



30

Calcolatore elettronico di gestione rimorchio.


MF3 *



50

Scatola dei fusibili nell'abitacolo.


MF4 *



80

Calcolatore elettronico di gestione.


MF5 *



80

Calcolatore elettronico di gestione.


MF6 *



30

Freno di stazionamento elettrico.


MF7 *



30

Sedili riscaldati anteriori .


MF8 *



20

Lavafari.
Tabella dei maxi fusibili

*

I maxi fusibili e alcuni fusibili sono una
protezione supplementare dei sistemi
elettrici. Qualsiasi intervento su que-
sti fusibili deve essere effettuato dal-
la rete PEUGEOT o da un riparatore
qualificato.

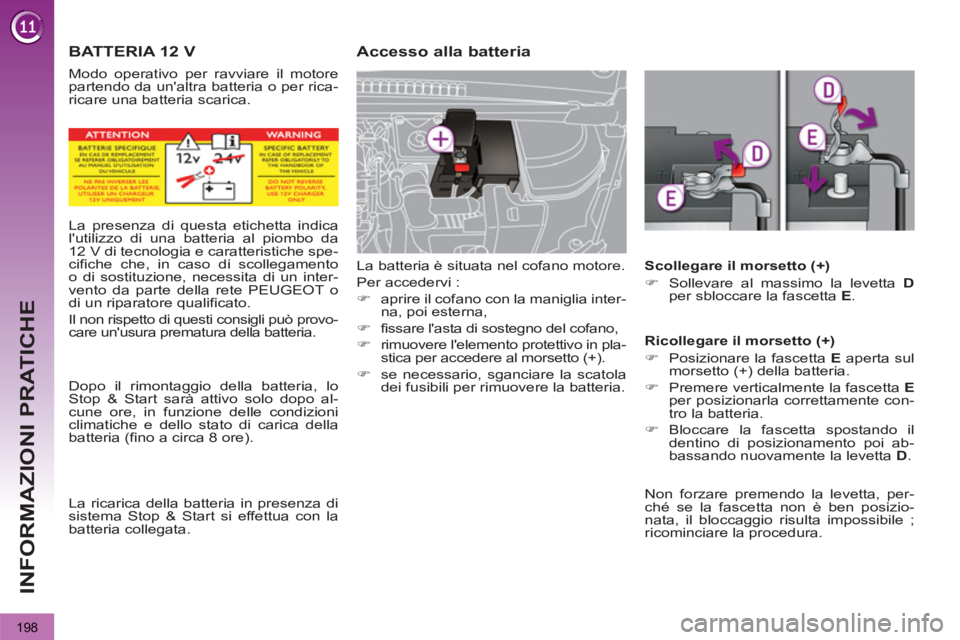

198
INFORMAZIONI PRATICHE




BATTERIA 12 V




Accesso alla batteria

La batteria è situata nel cofano motore.
Per accedervi :


)
aprire il cofano con la maniglia inter-
na, poi esterna,

)
fissare l'asta di sostegno del cofano,

)
rimuovere l'elemento protettivo in pla-
stica per accedere al morsetto (+).

)
se necessario, sganciare la scatola
dei fusibili per rimuovere la batteria.






La presenza di questa etichetta indica
l'utilizzo di una batteria al piombo da
12 V di tecnologia e caratteristiche spe-
cifiche che, in caso di scollegamento
o di sostituzione, necessita di un inter-
vento da parte della rete PEUGEOT o
di un riparatore qualificato.
Il non rispetto di questi consigli può provo-
care un'usura prematura della batteria.

Dopo il rimontaggio della batteria, lo
Stop & Start sarà attivo solo dopo al-
cune ore, in funzione delle condizioni
climatiche e dello stato di carica della
batteria (fino a circa 8 ore).

La ricarica della batteria in presenza di
sistema Stop & Start si effettua con la
batteria collegata.
Modo operativo per ravviare il motore
partendo da un'altra batteria o per rica-
ricare una batteria scarica.


Scollegare il morsetto (+)


)
Sollevare al massimo la levetta D

per sbloccare la fascetta E
.


Ricollegare il morsetto (+)


)
Posizionare la fascetta E
aperta sul
morsetto (+) della batteria.

)
Premere verticalmente la fascetta E

per posizionarla correttamente con-
tro la batteria.

)
Bloccare la fascetta spostando il
dentino di posizionamento poi ab-
bassando nuovamente la levetta D
.
Non forzare premendo la levetta, per-
ché se la fascetta non è ben posizio-
nata, il bloccaggio risulta impossibile ;
ricominciare la procedura.
