ATTENTION
ØComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne
pas fonctionner correctement dans les conditions suivantes:
ØLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
ØLa clé avancée est en contact avec ou recouverte par un objet métallique.
ØLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un
ordinateur personnel ou un téléphone cellulaire.
ØUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
ØUn équipement situé à proximité du véhicule émet des ondes radio.
ØSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
ØLa clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit
des ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils
électriques tels que téléviseur ou PC.
ØPour ne pas endommager la clé avancée, NE PAS:
ØLaisser tomber la clé avancée.
ØMouiller la clé avancée.
ØDémonter la clé avancée.
ØExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
ØPlacer des objets lourds sur la clé avancée.
ØPasser la clé avancée au nettoyeur à ultrasons.
ØPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Veiller à remplacer la pile lorsque le témoin KEY vert
du tableau de bord clignote pendant 30 secondes lorsque le moteur est arrêté, faute de quoi il ne
sera pas possible de démarrer le moteur à l'aide du système de démarrage à télécommande une
fois la pile complètement épuisée. Se reporter à Voyant KEY (rouge)/Témoin KEY (vert) (avec clé
avancée) à la page 5-62. Si cela se produit, il est alors nécessaire de démarrer immédiatement le
moteur à l'aide de la clé auxiliaire. Se référer à Avertisseur de la pile de clé avancée déchargée à
la page 3-25.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé Mazda. Pour
chaque véhicule, 6 clés avancées sont fournies pour bénéficier des fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

qEntretien de la clé avancée
ATTENTION
ØS'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
ØLors du remplacement de la pile,
veiller à ne pas toucher de circuits
internes ni de bornes électriques, à
ne pas tordre des bornes
électriques et à ne pas laisser de la
saleté pénétrer dans la
télécommande, car cela pourrait
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
pile est déchargée:
lLe témoin KEY (vert) du tableau de
bord clignote pendant environ 30
secondes lorsque le moteur est arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Insérer un petit tournevis plat dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5

ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage. Le
témoin (ON) s'éteint. (Le témoin (ON)
s'allume lorsque le contacteur est mis en
position ON et que le moteur ne tourne
pas.)
Les voyants (sauf celui du système de
freinage) devraient être vérifiés avant le
démarrage du moteur (page 5-51).
Démarrage du moteur
REMARQUE
lLe conducteur doit être muni de la clé
avancée car celle-ci contient une puce
d'immobilisation qui doit communiquer
avec les commandes du moteur à une
courte distance.
lIl est possible de démarrer le moteur
lorsque le bouton de démarrage du moteur
est activé à partir de la position d'arrêt,
ACC ou ON.
1. Veiller à avoir la clé avancée sur soi.
2. Tous les occupants du véhicule doivent
attacher leur ceinture.
3. Veiller à ce que le frein de
stationnement soit appliqué.
4. Continuer à appuyer fermement sur la
pédale de frein jusqu'à ce que le moteur
soit complètement lancé.
5.(Boîte de vitesses manuelle)
Continuer à appuyer fermement sur la
pédale d'embrayage jusqu'à ce que le
moteur soit complètement lancé.
(Boîte de vitesses automatique)
Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.REMARQUE
(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si la pédale
d'embrayage est suffisamment enfoncée.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le levier
sélecteur n'est pas en plage P ou N et ou si la
pédale de frein n'est pas suffisamment
enfoncée.
6. Vérifier que le témoin KEY (vert) du
combiné d'instruments et le témoin du
bouton de démarrage du moteur (vert)
sont allumés. Si le témoin KEY (vert)
ne s'allume pas, vérifier qu'on est bien
muni de la clé avancé. Si le témoin
KEY (vert) ne s'allume pas alors qu'on
est muni de la clé avancée, il pourra
être nécessaire d'utiliser la clé auxiliaire
pour démarrer le moteur (page 3-27).
ATTENTION
Si le voyant KEY (rouge) s'allume et
que le témoin du bouton de
démarrage du moteur (rouge)
s'allume, il est possible que le
système de démarrage du moteur
présente un problème, et qu'il soit
impossible de faire démarrer le
moteur ou de mettre le contacteur
d'allumage sur la position ACC ou
ON. Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-15

REMARQUElDans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le bouton de démarrage du
moteur ne passera pas en position ACC
même si on le déplace de la position
d'arrêt.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée est en dehors de la plage
de fonctionnement.
lLa clé avancée se trouve dans des zones
où le système parvient difficilement à
détecter le signal (page 3-8).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve
dans la plage de fonctionnement.
l(Méthode de démarrage forcé du moteur)
Si le voyant KEY (rouge) et que le témoin
du bouton de démarrage du moteur (rouge)
s'allument quand on appuie sur la pédale
d'embrayage (boîte de vitesses manuelle)
ou sur la pédale de frein (boîte de vitesses
automatique) pour démarrer le moteur, il
pourra être impossible de démarrer le
moteur en utilisant ces méthodes. Faire
inspecter le véhicule par un
concessionnaire agréé Mazda dès que
possible. Le moteur peut alors être démarré
de force. Maintenir le bouton de démarrage
du moteur jusqu'au démarrage du moteur.
D'autres procédures de démarrage du
moteur, telles que la présence de la clé
avancée dans la cabine et l'activation de la
pédale d'embrayage (boîte de vitesses
manuelle) ou la pédale de frein (boîte de
vitesses automatique), doivent être
respectées.
lEn cas de démarrage forcé du moteur, le
voyant clé (rouge) s'allume et le témoin clé
(vert) ne s'allume pas.
7. Appuyer sur le bouton de démarrage
du moteur une fois que le témoin KEY
(vert) du combiné d'instruments et que
le témoin du bouton de démarrage du
moteur (vert) sont tous deux allumés.
REMARQUE
lUne fois que le moteur a démarré, le
témoin du bouton de démarrage du moteur
(ACC et ON) s'éteint et le contacteur est en
position ON.
lUne fois qu'on a appuyé sur le bouton de
démarrage du moteur et avant que le
moteur ait démarré, le son du moteur de la
pompe à essence fonctionnant près du
réservoir d'essence se fait entendre; ceci
n'indique pas une anomalie de
fonctionnement.
8. Après le démarrage du moteur, le
laisser tourner au ralenti pendant dix
secondes environ.
REMARQUE
lQue le moteur soit froid ou chaud, il devrait
démarrer sans que l'on appuie sur la
pédale d'accélérateur.
lSi le moteur ne démarre pas la première
fois, se référer à Démarrage d'un moteur
noyé, dans Démarrage d'urgence. Si le
moteur ne démarre toujours pas, faire
vérifier le véhicule par un concessionnaire
agréé Mazda (page 7-20).
Démarrage du moteur en utilisant de la
clé auxiliaire
S'il n'est pas possible de démarrer le
moteur parce que la batterie de la clé
avancée est déchargée, etc. utiliser la clé
auxiliaire.
1. Faire sortir la clé auxiliaire au niveau
de la partie inférieure de la clé avancée.
2. Utiliser la clé auxiliaire pour retirer le
cache de la fente de clé.
3-16
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

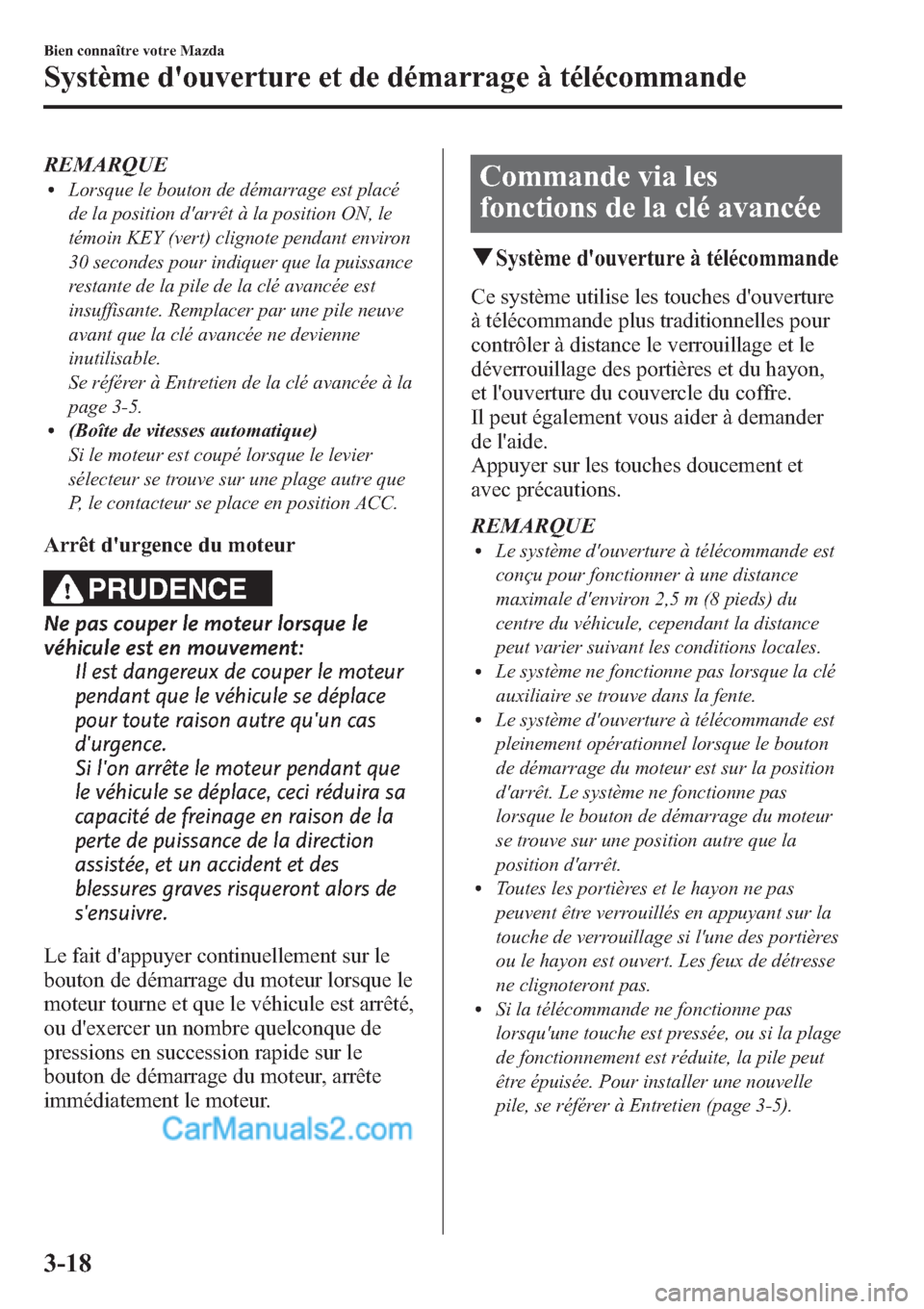

REMARQUElLorsque le bouton de démarrage est placé
de la position d'arrêt à la position ON, le
témoin KEY (vert) clignote pendant environ
30 secondes pour indiquer que la puissance
restante de la pile de la clé avancée est
insuffisante. Remplacer par une pile neuve
avant que la clé avancée ne devienne
inutilisable.
Se référer à Entretien de la clé avancée à la
page 3-5.
l(Boîte de vitesses automatique)
Si le moteur est coupé lorsque le levier
sélecteur se trouve sur une plage autre que
P, le contacteur se place en position ACC.
Arrêt d'urgence du moteur
PRUDENCE
Ne pas couper le moteur lorsque le
véhicule est en mouvement:
Il est dangereux de couper le moteur
pendant que le véhicule se déplace
pour toute raison autre qu'un cas
d'urgence.
Si l'on arrête le moteur pendant que
le véhicule se déplace, ceci réduira sa
capacité de freinage en raison de la
perte de puissance de la direction
assistée, et un accident et des
blessures graves risqueront alors de
s'ensuivre.
Le fait d'appuyer continuellement sur le
bouton de démarrage du moteur lorsque le
moteur tourne et que le véhicule est arrêté,
ou d'exercer un nombre quelconque de
pressions en succession rapide sur le
bouton de démarrage du moteur, arrête
immédiatement le moteur.
Commande via les
fonctions de la clé avancée
qSystème d'ouverture à télécommande
Ce système utilise les touches d'ouverture
à télécommande plus traditionnelles pour
contrôler à distance le verrouillage et le
déverrouillage des portières et du hayon,
et l'ouverture du couvercle du coffre.
Il peut également vous aider à demander
de l'aide.
Appuyer sur les touches doucement et
avec précautions.
REMARQUE
lLe système d'ouverture à télécommande est
conçu pour fonctionner à une distance
maximale d'environ 2,5 m (8 pieds) du
centre du véhicule, cependant la distance
peut varier suivant les conditions locales.
lLe système ne fonctionne pas lorsque la clé
auxiliaire se trouve dans la fente.
lLe système d'ouverture à télécommande est
pleinement opérationnel lorsque le bouton
de démarrage du moteur est sur la position
d'arrêt. Le système ne fonctionne pas
lorsque le bouton de démarrage du moteur
se trouve sur une position autre que la
position d'arrêt.
lToutes les portières et le hayon ne pas
peuvent être verrouillés en appuyant sur la
touche de verrouillage si l'une des portières
ou le hayon est ouvert. Les feux de détresse
ne clignoteront pas.
lSi la télécommande ne fonctionne pas
lorsqu'une touche est pressée, ou si la plage
de fonctionnement est réduite, la pile peut
être épuisée. Pour installer une nouvelle
pile, se référer à Entretien (page 3-5).
3-18
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

qUtilisation de la clé auxiliaire
Utiliser la clé auxiliaire logée dans la clé
avancée si la batterie de la télécommande
vient à se décharger ou en cas de
dysfonctionnement.
Retrait de la clé auxiliaire
Tirer sur la clé auxiliaire pour l'extraire de
la clé avancée.
Verrouillage, déverrouillage des
portières
Les portières peuvent être verrouillées/
déverrouillées à l'aide de la clé auxiliaire,
se référer à Verrouillage, déverrouillage à
l'aide de la clé (page 3-37).
Démarrage du moteur
Le moteur peut être démarré à l'aide de la
clé auxiliaire, se référer à Démarrage du
moteur (page 3-13).
Fonction de suspension de
clé avancée
Si une clé avancée est laissée dans le
véhicule, les fonctions de la clé avancée
laissée dans le véhicule seront suspendues
momentanément pour empêcher tout vol
du véhicule.
Les fonctions suivantes sont inutilisables:
lDémarrage du moteur en utilisant le
bouton de démarrage du moteur.
lActionnement des interrupteurs de
commande.
Pour rétablir ces fonctions, effectuer l'une
quelconque des opérations suivantes:
lAppuyer sur la touche de verrouillage
ou de déverrouillage de la clé avancée
dont les fonctions ont été suspendues
momentanément.
lLorsqu'on est muni d'une clé avancée
dont les fonctions sont
momentanément suspendues,
verrouiller les portières en utilisant le
système d'ouverture à télécommande
avancé.
l(Boîte de vitesses manuelle)
Lorsqu'on est muni d'une autre clé
avancée, appuyer sur la pédale
d'embrayage jusqu'à ce que le témoin
KEY (vert) s'allume.
(Boîte de vitesses automatique)
Lorsqu'on est muni d'une autre clé
avancée, appuyer sur la pédale de frein
jusqu'à ce que le témoin KEY (vert)
s'allume.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-23

Voyants et avertisseurs
sonores
qVoyant d'anomalie du système
En cas d'anomalie des fonctions du
système à télécommande, le voyant KEY
(rouge) s'allume en continu sur le tableau
de bord.
ATTENTION
Si le voyant KEY (rouge) reste allumé
en continu, ne pas continuer à utiliser
le véhicule avec les fonctions à
télécommande. Garer le véhicule
dans un endroit sûr et utiliser la clé
auxiliaire pour continuer la conduite.
Faire inspecter le véhicule chez un
concessionnaire agréé Mazda dès
que possible.
Se référer à Démarrage du moteur
(page 3-13).
qAvertisseur sonore du contanteur
non coupé (STOP)
Si la portière du conducteur est ouverte
alors que le contacteur est en position
ACC, un bip sonore continu retentit pour
avertir le conducteur que le contacteur
n'est pas coupé (STOP). Le système
d'ouverture à télécommande ne fonctionne
alors pas, il est impossible de verrouiller
la voiture et la batterie se décharge.
qAvertisseur sonore de la clé
avancée retirée du véhicule
Dans les conditions suivantes, un bip
sonore retentira et le voyant KEY (rouge)
clignotera en continu si le contacteur n'est
pas en position d'arrêt pour attirer
l'attention du conducteur que la clé
avancée a été retirée. Il s'arrêtera de
clignoter lorsque la clé avancée sera
replacée dans le véhicule:
lLe contacteur n'est pas en position
d'arrêt, la portière du conducteur est
ouverte et la clé avancée est retirée du
véhicule. (Un bip sonore retentit trois
fois.)
Toutefois le bip sonore retentit en
continu si le contacteur est mis sur
ACC et que la portière est ouverte suite
à l'activation du bip d'alarme indiquant
que le contacteur n'est pas en position
d'arrêt.
lLe contacteur n'est pas en position
d'arrêt et toutes les portières ont été
fermées après qu'on ait retiré la clé
avancée du véhicule. (Un bip sonore
retentit six fois. Il est possible de
modifier le volume du bip sonore. )
Se référer à Fonctions de
personnalisation à la page 10-14.
REMARQUE
Comme la clé avancée utilise des ondes radio
de faible intensité, l'Avertisseur sonore de la
clé avancée retirée du véhicule peut être activé
si la clé avancée est transportée en même
temps que des objets métalliques ou si elle se
trouve dans une zone où la réception du signal
est mauvaise dans le véhicule.
3-24
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

qAvertisseur sonore de l'interrupteur
de commande inutilisable
Si on appuie sur l'interrupteur de
commande d'une portière avant alors que
le conducteur est muni de la clé avancée,
un bip retentit six fois pour signaler que
les portières avant ne peuvent pas être
verrouillées.
Il est possible de modifier le volume du
bip sonore.
Se référer à Fonctions de personnalisation
à la page 10-14.
lUne portière est ouverte (ou
entr'ouverte).
lLe contacteur n'est pas en position
d'arrêt.
lLa clé auxiliaire est introduite dans la
fente.
qAvertisseur de la pile de clé
avancée déchargée
Lorsque le contacteur est placé sur ACC
ou n'est pas mis sur ON, le témoin KEY
(vert) clignote pendant environ 30
secondes pour indiquer que la puissance
restante de la pile est insuffisante.
Remplacer par une pile neuve avant que la
clé avancée ne devienne inutilisable.
Se référer à Entretien de la clé avancée
(page 3-5).
REMARQUE
La clé avancée peut être programmée pour que
le témoin KEY (vert) ne clignote pas même
lorsque la pile est faible.
Se référer à Fonctions de personnalisation à la
page 10-14.
qAvertisseur de démarrage du
moteur refusé
Dans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le contacteur ne peut pas
être mis sous tension à partir de la
position d'arrêt.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans la
plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal (page
3-8).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve
dans la plage de fonctionnement.
qAvertisseur sonore de la clé
avancée laissée dans le
compartiment à bagage/coffre
Si vous laissez la clé avancée dans le
compartiment à bagage/coffre alors que
toutes les portières et le hayon/couvercle
du coffre sont fermés, un bip sonore
retentira pendant environ 10 secondes
pour avertir le conducteur que la clé
avancée a été laissée dans le
compartiment à bagage/coffre. Si ceci se
produit, ouvrir le hayon/couvercle du
coffre en appuyant sur le système
d'ouverture électrique du hayon/couvercle
du coffre et retirer la clé avancée. Si l'on
retire une clé avancée du compartiment à
bagage/coffre, il est possible qu'elle ne
fonctionne pas car ses fonctions ont pu
être suspendues momentanément. Pour
rétablir le fonctionnement normal de la clé
avancée, effectuer la procédure applicable
(page 3-23).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-25
