2013 MAZDA MODEL CX-5 engine

4-39
Podczas jazdy
Zestaw liczników i wskaników
Dziaanie: Skonsultuj si z Autoryzowan Stacj Obsugi Mazda w celu poddania
samochodu kontroli.
Lista wskaza i metod dziaa
Wskazanie na wywietlaczu
PiktogramLampki ostrzegawcze/sygnalizacyjneStrona
Gówna lampka ostrzegawcza 4-45
Lampka ostrzegawcza ukadu hamulcowego 4-45
Lampka ostrzegawcza systemu ABS 4-46
Ostrzeenie dotyczce ukadu adowania akumulatora 4-47
Ostrzeenie dotyczce oleju silnika 4-47
Lampka ostrzegawcza usterki silnika (Check Engine) 4-48
Lampka ostrzegawcza wysokiej temperatury pynu chodzenia silnika
(czerwona)4-48
Lampka ostrzegawcza funkcji i-stop (pomaraczowa)/Lampka
sygnalizacyjna funkcji i-stop (zielona)4-49
Lampka ostrzegawcza systemu monitorowania przestrzeni za samochodem
(RVM) (pomaraczowa)/Lampka sygnalizacyjna systemu monitorowania
przestrzeni za samochodem (RVM) (zielona)4-51
Lampka ostrzegawcza systemu ostrzegania o niezamierzonej zmianie pasa
ruchu (LDWS) (pomaraczowa)/Lampka sygnalizacyjna systemu
ostrzegania o niezamierzonejzmianie pasa ruchu (LDWS) (zielona)4-51
Ostrzeenie dotyczce napdu na 4 koaWD 4-52

4-42
Podczas jazdy
Zestaw liczników i wskaników

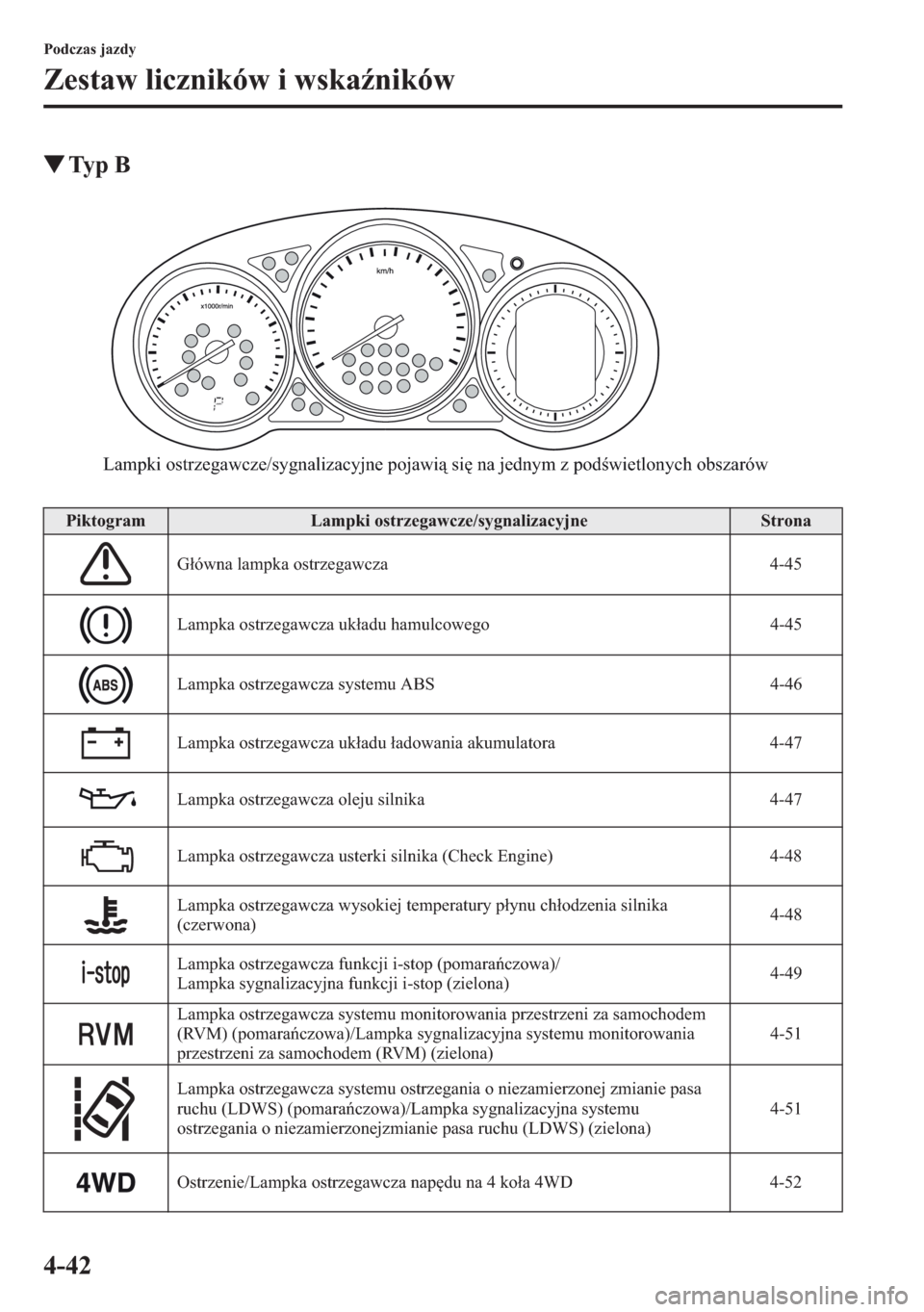

tTy p B
PiktogramLampki ostrzegawcze/sygnalizacyjneStrona
Gówna lampka ostrzegawcza 4-45
Lampka ostrzegawcza ukadu hamulcowego 4-45
Lampka ostrzegawcza systemu ABS 4-46
Lampka ostrzegawcza ukadu adowania akumulatora 4-47
Lampka ostrzegawcza oleju silnika 4-47
Lampka ostrzegawcza usterki silnika (Check Engine) 4-48
Lampka ostrzegawcza wysokiej temperatury pynu chodzenia silnika
(czerwona)4-48
Lampka ostrzegawcza funkcji i-stop (pomaraczowa)/
Lampka sygnalizacyjna funkcji i-stop (zielona)4-49
Lampka ostrzegawcza systemu monitorowania przestrzeni za samochodem
(RVM) (pomaraczowa)/Lampka sygnalizacyjna systemu monitorowania
przestrzeni za samochodem (RVM) (zielona)4-51
Lampka ostrzegawcza systemu ostrzegania o niezamierzonej zmianie pasa
ruchu (LDWS) (pomaraczowa)/Lampka sygnalizacyjna systemu
ostrzegania o niezamierzonejzmianie pasa ruchu (LDWS) (zielona)4-51
Ostrzenie/Lampka ostrzegawcza napdu na 4 koa 4WD 4-52
Lampki ostrzegawcze/sygnalizacyjne pojawią się na jednym z podświetlonych obszarów

4-48
Podczas jazdy
Zestaw liczników i wskaników
2. Wycz silnik i poczekaj 5 minut dopóki
olej nie spynie do miski olejowej.
3. Sprawd poziom oleju w silniku
(strona
6-27). Jeli jest zbyt niski,
uzupenij olej, lecz nie przepeniaj.
4. Uruchom silnik i sprawd , czy lampka
ostrzegawcza/ostrzeenie zgaso.
Jeli lampka/ostrzeenie nadal si wieci,
mimo i poziom oleju jest normalny lub
po uzupenieniu oleju, wycz
natychmiast silnik i odholuj samochód do
wyspecjalizowanego serwisu. Zalecamy
Autoryzowan Stacj Obsugi Mazdy.
tLampka ostrzegawcza usterki
silnika (Check Engine)
Lampka sygnalizacyjna wieci si, gdy
wcznik zaponu jest ustawiony
w pozycji ON i ganie po uruchomieniu
silnika.
Jeli lampka wieci si podczas jazdy,
w silniku moga nastpi awaria. Naley
zanotowa okolicznoci, w których lampka
wczy si i skonsultowa si
z
wyspecjalizowanym serwisem. Zalecamy
Autoryzowan Stacj Obsugi Mazdy.
Lampka sygnalizacyjna awarii silnika
moe si wczy w nastpujcych
przypadkach:
•(SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
Bardzo niski poziom paliwa
w zbiorniku lub niemal pusty zbiornik.
•W systemie elektrycznym silnika
wystpi problem.
•W systemie kontroli emisji spalin
wystpi problem.
Jeli lampka usterki silnika wieci si lub
cigle miga (SKYACTIV-G 2.0,
SKYACTIV-G 2.5), nie rozwijaj duych
prdkoci jazdy i skonsultuj si jak
najszybciej z wyspecjalizowanym
serwisem, zalecamy Autoryzowan Stacj
Obsugi Mazdy.
tLampka ostrzegawcza wysokiej
temperatury pynu chodzenia
silnika (czerwona)
Po ustawieniu wcznika w pozycji ON,
lampka wcza si na chwil, po czym
ganie.
Lampka ta miga, gdy temperatura pynu
chodzenia silnika jest zbyt wysoka,
a wieci si, gdy temperatura pynu
chodzenia silnika jeszcze bardziej si
podnosi. Nie wczaj silnika, gdy poziom oleju
jest zbyt niski. W przeciwnym razie
moe to spowodowa powane
uszkodzenie silnika.
PRZESTROGA

6-61
Obsuga i konserwacja
Plan obsugi wykonywanej przez waciciela
*1 Z arówkami ksenonowymi
*2 Z arówkami halogenowymi
OPISWA R T O

PRDOWA
BEZPIECZNIKAOBWÓD ZABEZPIECZANY
18 WIPER 20 A Wycieraczka i spryskiwacz przedniej szyby
19 HEATER 40 A Klimatyzacja
20 DCDC REG 30 A Zabezpieczenie rónych obwodów*
21 ENGINE.IG1 7,5 A System sterowania silnika
22 C/U IG1 15 A Zabezpieczenie rónych obwodów
23 H/L LOW L HID L 15 Awiato przednie (strona lewa)
*1, wiato mijania
(strona lewa)*2
24 H/L LOW R 15 A
wiato mijania (strona prawa)*2
25 ENGINE3 15 A System sterowania silnika
26 ENGINE2 15 A System sterowania silnika
27 ENGINE1 15 A System sterowania silnika
28 AT 15 A System sterowania skrzyni biegów
29 H/CLEAN 20 A Spryskiwacz wiate przednich*
30 A/C 7,5 A Klimatyzacja
31 AT PUMP 15 A System sterowania skrzyni biegów*
32 STOP 10 A wiata stop, tylne wiato przeciwmgielne*
33 R.WIPER 15 A Wycieraczka szyby tylnej
34 H/L HI 20 A
wiata drogowe
*2
35 HID R 15 A
wiato przednie (strona prawa)*1
36 FOG 15 A Przednie wiata przeciwmgielne*
37 7,5 A System sterowania silnika
38 AUDIO2 7,5 A System audio
39 GLOW SIG 5 A System sterowania silnika*
40 METER2 7,5 A Zestaw wska ników*
41 METER1 10 A Zestaw wska ników
42 SRS1 7,5 A Poduszki powietrzne
43 BOSE 25 A
System audio Bose
® Model wyposaony w ten system*
44 AUDIO1 15 A System audio
45 ABS/DSC S 30 A System ABS, system DSC
46 FUEL PUMP 15 A Ukad paliwowy*
47 FUEL WARM 25 A Podgrzewacz paliwa*
48 TAIL 15 Awiata tylne, wiata pozycyjne, Owietlenie tablicy
rejestracyjnej
49 — — —
50 HAZARD 25 A wiata awaryjne, kierunkowskazy
51 DRL 15 A —
52 R.OUTLET2 15 A Gniazda akcesoriów
53 HORN 15 A Sygna d wikowy
54 ROOM 15 A Lampa sufitowa
*Wybrane modele.
