TRIP COMPUTERZákladní informace
S klíčkem v poloze MAR lze pomocí palubního
počítače “Trip computer” zobrazovat veličiny
provozních stavů vozidla. Funkce umožňuje sledovat
odděleně dvě cesty “Trip A” a “Trip B”, tzn. že lze
monitorovat “celou misi” vozidla nezávisle na sobě.
Obě funkce se dají vynulovat (resetovat neboli
nastavit na začátek nové cesty).
“Trip A” umožňuje zobrazovat následující veličiny:
❒Venkovní teplota (pouze u verzí LPG/Natural
Power s multifunkčním displejem)
❒Dojezdová autonomie
❒Ujetá vzdálenost
❒Průměrná spotřeba
❒Okamžitá spotřeba
❒Průměrná rychlost
❒Doba na cestě (doba jízdy).
Funkce “Trip B” umožňuje zobrazovat následující
údaje:
❒Ujetá vzdálenost B
❒Průměrná spotřeba B
❒Průměrná rychlost B
❒Doba na cestě (doba jízdy).Pozn.Funkci “Trip B” je možné vypnout (viz
“Aktivace funkce Trip B”). Veličiny "Dojezd" a
"Okamžitá spotřeba" nelze vynulovat.
Zobrazované údaje
Autonomie
Udává vzdálenost, kterou může vozidlo ještě ujet s
palivem, které má v nádrži. Na displeji se zobrazí “- -
- -” při následujících událostech:
❒dojezdová autonomie kratší než 50 km (nebo 30
mil);
❒při delším stání vozidla s nastartovaným motorem.
UPOZORNĚNÍ Změna hodnoty dojezdu může
být ovlivněna mnoha faktory: stylem jízdy, typem
trasy (dálnice, po městě, v horách, atd.), stavem
vozidla (s nákladem nebo bez něj, tlak v
pneumatikách atd.) Podle toho je také nutno cestu
naprogramovat.
Ujetá vzdálenost
Udává vzdálenost v kilometrech, kterou vozidlo ujelo
od začátku nové cesty.
Průměrná spotřeba
Udává orientačně průměrnou spotřebu od začátku
nové mise.
18
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

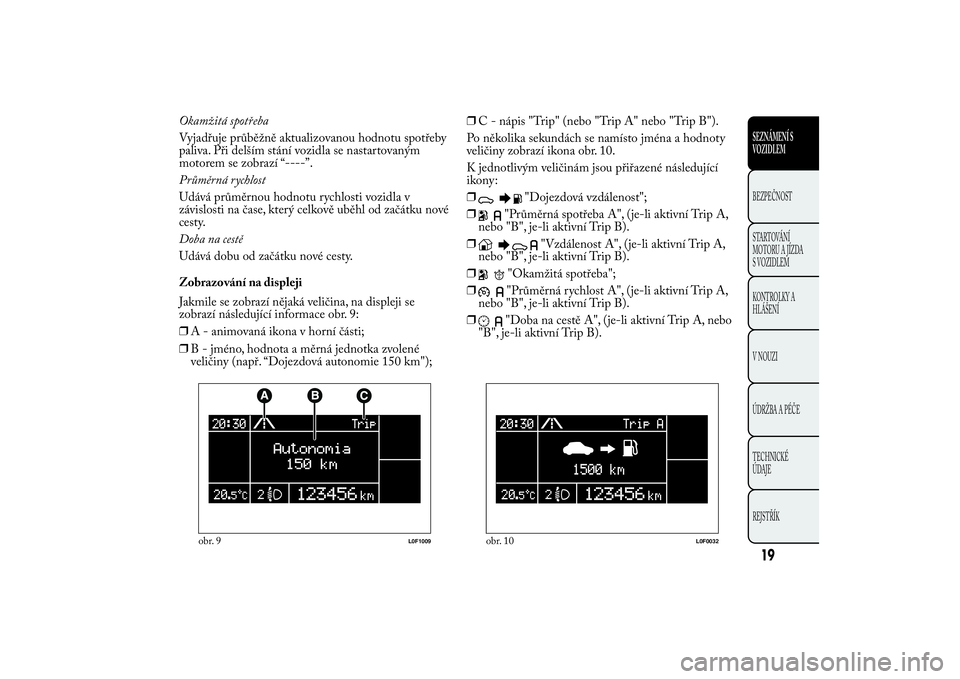

Okamžitá spotřeba
Vyjadřuje průběžně aktualizovanou hodnotu spotřeby
paliva. Při delším stání vozidla se nastartovaným
motorem se zobrazí “----”.
Průměrná rychlost
Udává průměrnou hodnotu rychlosti vozidla v
závislosti na čase, který celkově uběhl od začátku nové
cesty.
Doba na cestě
Udává dobu od začátku nové cesty.
Zobrazování na displeji
Jakmile se zobrazí nějaká veličina, na displeji se
zobrazí následující informace obr. 9:
❒A - animovaná ikona v horní části;
❒B - jméno, hodnota a měrná jednotka zvolené
veličiny (např. “Dojezdová autonomie 150 km");❒C - nápis "Trip" (nebo "Trip A" nebo "Trip B").
Po několika sekundách se namísto jména a hodnoty
veličiny zobrazí ikona obr. 10.
K jednotlivým veličinám jsou přiřazené následující
ikony:
❒
"Dojezdová vzdálenost";
❒
"Průměrná spotřeba A", (je-li aktivní Trip A,
nebo "B", je-li aktivní Trip B).
❒
"Vzdálenost A", (je-li aktivní Trip A,
nebo "B", je-li aktivní Trip B).
❒
"Okamžitá spotřeba";
❒"Průměrná rychlost A", (je-li aktivní Trip A,
nebo "B", je-li aktivní Trip B).
❒"Doba na cestě A", (je-li aktivní Trip A, nebo
"B", je-li aktivní Trip B).
obr. 9
L0F1009
obr. 10
L0F0032
19SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

TLAČÍTKO TRIP
Je umístěno na pravém pákovém přepínači obr. 11 a s
klíčkem na MAR umožní zobrazit výše uvedené
veličiny a vynulovat je před zahájením nové mise:
❒krátký stisk: zobrazí se jednotlivé veličiny;
❒dlouhý stisk: vynulování (reset) veličin a začátek
nové mise
Nová mise
Začíná od vynulování:
❒“manuálně” uživatelem stiskem příslušného tlačítka;
❒“automaticky”, jakmile parametr “ujetá vzdálenost”
dosáhne hodnotu 99 999,9 km nebo “doba na
cestě” dosáhne hodnotu 999,59 (999 hodin a 59
minut);
❒po každém odpojení a opětném připojení baterie.UPOZORNĚNÍ Vynulováním během zobrazení
veličin “Trip A” nebo “Trip B” se resetují se veličiny
pouze pro tuto funkci.
Postup při zahájení cesty
S klíčkem zapalování na MAR proveďte vynulování
(reset) stiskem a podržením tlačítka TRIP déle než
2 sekundy.
Výstup z funkce Trip
Z funkce TRIP vystoupíte automaticky při zobrazení
všech veličin nebo stiskem tlačítka
po dobu delší
než 1 sekundu.
obr. 11
L0F0079
20
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

SYMBOLYNa některých dílech vozidla jsou upevněny barevné
štítky s upozorňovacími symboly a výzvami k přijetí
opatření, podle nichž je nutno postupovat při
manipulaci s daným komponentem. Souhrnný štítek
se symboly se nachází pod víkem motorového
prostoru.
SYSTÉM LANCIA CODEVozidlo je vybaveno elektronickým systémem
zablokování motoru, který zvyšuje ochranu vozidla
před krádeží. Systém se uvede do funkce automaticky
vytažením klíčku ze spínací skříňky zapalování.
Do rukojeti klíčku je zabudovaný elektronický člen,
který při startování motoru moduluje
vysokof rekvenční signál, jenž vyšle speciální anténa
vestavěná do spínací skříňky. Modulovaný signál
představuje „heslo“, které je při každém nastartování
motoru jiné a podle něhož řídicí jednotka identifikuje
klíč a umožní nastartovat motor vozidla.
ČINNOST
Při každém startování, tj. otočení klíčku ve spínací
skříňce do polohy MAR odešle řídicí jednotka
systému Lancia CODE do řídicí jednotky motoru
identifikační kód, aby odblokovala funkce. Tento kód
je odeslán pouze v případě, že řídicí jednotka systému
Lancia CODE rozpozná kód zaslaný klíčkem.
Otočením klíčku ve spínací skříňce do polohy STOP
deaktivuje systém Lancia CODE funkce řídicí
jednotky motoru. Pokud nebude během startování
motoru kód detekován jako správný, na přístrojové
desce se rozsvítí kontrolka
. V takovém případě
otočte klíček do polohy STOP a poté do polohy
MAR; pokud se motor neodemkne, pokuste se jej
spustit dalšími klíčky z výbavy. Pokud se motor
nepodaří nastartovat ani tentokrát, vyhledejte
autorizovaný servis Lancia.
21SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Rozsvícení kontrolky
během jízdy
Jestliže se rozsvítí kontrolka
, znamená to, že
probíhá samočinná diagnostika systému (vyvolaná
např. po poklesu napětí). Pokud závada trvá,
vyhledejte autorizovaný servis Lancia.
KLÍČKYMECHANICKÝ KLÍČEK
Kovovou vložkou A obr. 12 se ovládá:
❒spouštěč;
❒zámky dveří;
❒odemykání/zamykání uzávěru palivové nádrže (u
příslušné verze vozidla).
S objednáním duplikátů klíčků se obraťte na
autorizovaný servisu Lancia, vezměte sebou průkaz
totožnosti a doklady o vlastnictví vozidla.
obr. 12
L0F0077
22
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

KLÍČEK S DÁLKOVÝM OVLÁDÁNÍM
(u příslušné verze vozidla)
Kovovou vložkou A klíčku obr. 13 se ovládá:
❒spouštěč;
❒zámky dveří;
❒odemykání/zamykání uzávěru palivové nádrže (u
příslušné verze vozidla).
Tlačítkem B se kovová vložka vysune/zasune.
Odemknutí dveří a víka zavazadlového prostoru
Krátký stisk tlačítka
: odemknutí dveří a
zavazadlového prostoru, časované svícení vnitřních
stropních svítidel a dvojité zablikání směrových světel
(u příslušné verze vozidla).
Při zásahu systému pro zablokování přívodu paliva se
dveře odemknou samočinně.Při nesprávném zamknutí dveří nebo víka
motorového prostoru se kontrolka rychle rozbliká
rychle současně se směrovými světly.
Zamknutí dveří a zavazadlového prostoru
Krátký stisk tlačítka
: zamknutí dveří a
zavazadlového prostoru, zhasnutí vnitřního stropního
svítidla a jedno bliknutí směrových světel (u příslušné
verze vozidla).
Jestliže jsou některé dveře otevřené, vozidlo se
nezamkne. To je signalizováno rychlým zabliknutím
směrových světel (u příslušné verze vozidla). V
případě, že je víko zavazadlového prostoru otevřené,
dveře se zamknou
Překročením rychlosti 20 km/h se dveře automaticky
zamknou, pokud byla daná funkce nastavena (pouze
u verzí s konfigurovatelným multifunkčním
displejem).
Zamknutím dveří zvenku (dálkovým ovládáním) se
kontrolka A nad tlačítkem
rozsvítí na několik
sekund, pak začne blikat (odrazovací funkce).
Při zamknutí dveří zevnitř vozidla (krátkým stiskem
tlačítka
) zůstane kontrolka nepřerušovaně svítit.
Odemknutí zavazadlového prostoru
Na dálku se zavazadlový prostor odemkne stiskem
tlačítka.
Otevření víka zavazadlového prostoru je
signalizováno dvojím zabliknutím směrových světel.
obr. 13
L0F0075
23SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Silnými nárazy se mohou poškodit
elektronické komponenty zabudované v
klíčku zapalování. Aby byla zajištěna
účinnost elektronických komponentů v klíčkách,
nevystavujte je přímému působení slunečních
paprsků.
OBJEDNÁNÍ NÁHRADNÍCH KLÍČKU S
DÁLKOVÝM OVLÁDÁNÍM
Systém umí detekovat až osm dálkových ovládačů. S
objednáním nového dálkového ovládání se obraťte
na autorizovaný servis Lancia, vezměte sebou průkaz
totožnosti a doklady o vlastnictví vozidla.VÝMĚNA BATERIE V KLÍČKU S DÁLKOVÝM
OVLÁDÁNÍM
Postup při výměně baterie:
❒stiskněte tlačítko A obr. 14 a vytáhněte kovovou
vložku B do otevírací polohy;
❒otočte šroub C na
pomocí šroubováku s jemnou
čepelí;
❒vytáhněte zásuvku s bateriíDavyměňte baterii E
se správnou polaritou;
❒zasuňte zásuvku pro baterie D do klíče a zajistěte ji
otočením šroubu C na
.
Vybité baterie je nutno odložit do vhodných
odpadních nádob, jak stanoví zákon, nebo
je možné je odevzdat v autorizovaném
ser visu Lancia, který zajistí likvidaci tohoto
odpadu.
obr. 14
L0F0189
24
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

ZAŘÍZENÍ SAFE LOCK
(u příslušné verze vozidla)
Je to bezpečnostní zařízení, kterým se zablokuje
fungování vnitřních klik vozidla a zamykacího/
odemykacího tlačítka dveří. Doporučujeme toto
zařízení aktivovat po každém zaparkování vozidla.
Zapnutí
Zařízením se ve všech dveřích zapne dvojitým
rychlým stiskem tlačítka
klíčků.
Aktivace zařízení safe lock je signalizována trojím
bliknutím ukazatelů směru a blikáním kontrolky na
tlačítkem
obr. 15. Zařízení se nezapne, jestliže
jedny dveře nebo vícero dveří nejsou řádně zavřené.Vypnutí
Zařízení se vypne automaticky:
❒stiskem tlačítka
dálkového ovládání;
❒při otočení klíčku v zapalování na MAR.
POZOR
Po zapnutí zařízení safe lock se nedají
dveře otevřít zevnitř. Proto se před
vystoupením ujistěte, že v něm nikdo není.
