2013 Hyundai Elantra Luces

15
Introducción

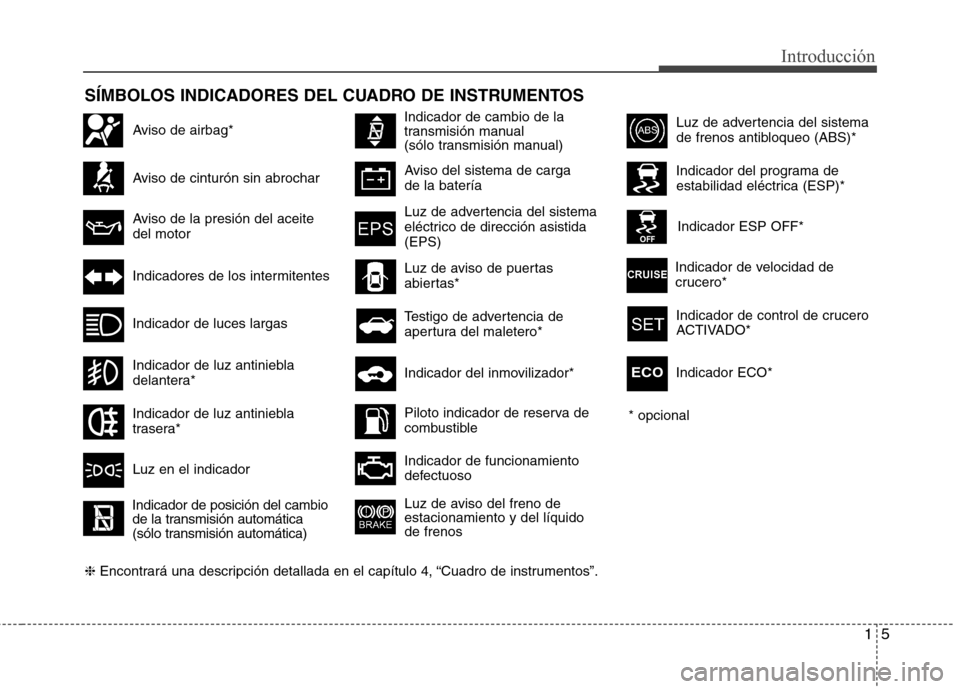

SÍMBOLOS INDICADORES DEL CUADRO DE INSTRUMENTOS
Aviso de cinturón sin abrochar
Indicador de luces largas
Indicadores de los intermitentes
Luz de advertencia del sistema
de frenos antibloqueo (ABS)*
Luz de aviso del freno de estacionamiento y del líquidode frenos
Indicador de funcionamiento
defectuoso
Indicador del inmovilizador*
Testigo de advertencia de
apertura del maletero*
Aviso del sistema de carga de la batería
Luz de aviso de puertas
abiertas*
Indicador del programa de
estabilidad eléctrica (ESP)*
Indicador ESP OFF*
Indicador de luz antiniebla
delantera*
Aviso de la presión del aceite del motorLuz de advertencia del sistema
eléctrico de dirección asistida(EPS)
Aviso de airbag*
Indicador de luz antiniebla
trasera*
Indicador de control de crucero
ACTIVADO*
Indicador de velocidad de
crucero*
Luz en el indicador
Indicador de posición del cambio
de la transmisión automática
(sólo transmisión automática)
Indicador de cambio de la
transmisión manual
(sólo transmisión manual)
Piloto indicador de reserva de
combustible
* opcional
❈ Encontrará una descripción detallada en el capítulo 4, “Cuadro de instrumentos”.
Indicador ECO*ECO

23
Su vehículo de un vistazo

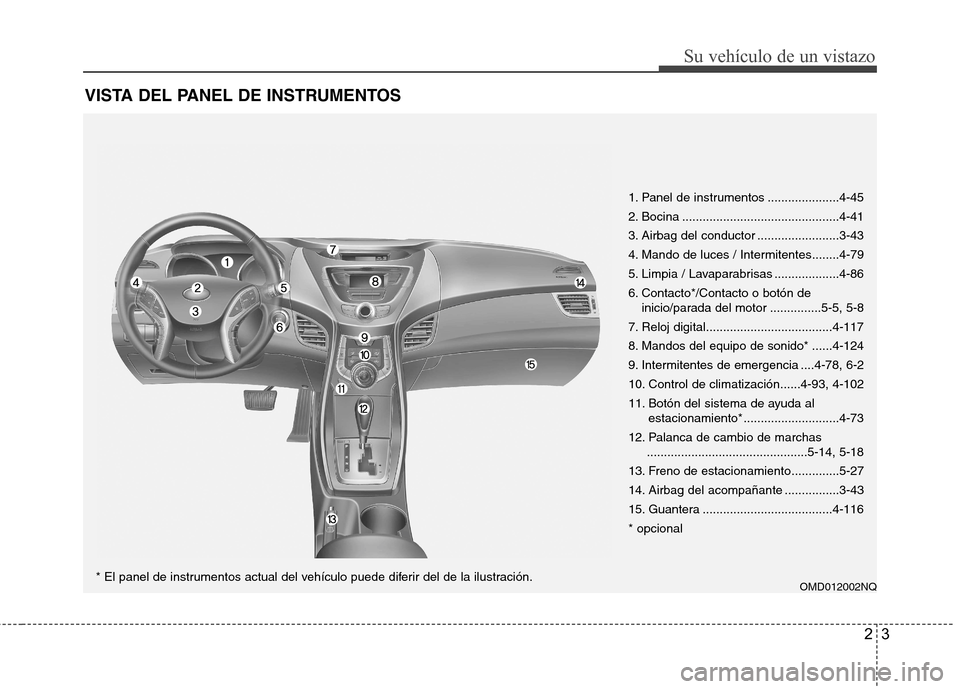

VISTA DEL PANEL DE INSTRUMENTOS
OMD012002NQ* El panel de instrumentos actual del vehículo puede diferir del de la ilustración.1. Panel de instrumentos .....................4-45
2. Bocina ..............................................4-41
3. Airbag del conductor ........................3-43
4. Mando de luces / Intermitentes........4-79
5. Limpia / Lavaparabrisas ...................4-86
6. Contacto*/Contacto o botón de
inicio/parada del motor ...............5-5, 5-8
7. Reloj digital.....................................4-117
8. Mandos del equipo de sonido* ......4-124
9. Intermitentes de emergencia ....4-78, 6-2
10. Control de climatización......4-93, 4-102
11. Botón del sistema de ayuda al estacionamiento* ............................4-73
12. Palanca de cambio de marchas ...............................................5-14, 5-18
13. Freno de estacionamiento..............5-27
14. Airbag del acompañante ................3-43
15. Guantera ......................................4-116* opcional

4

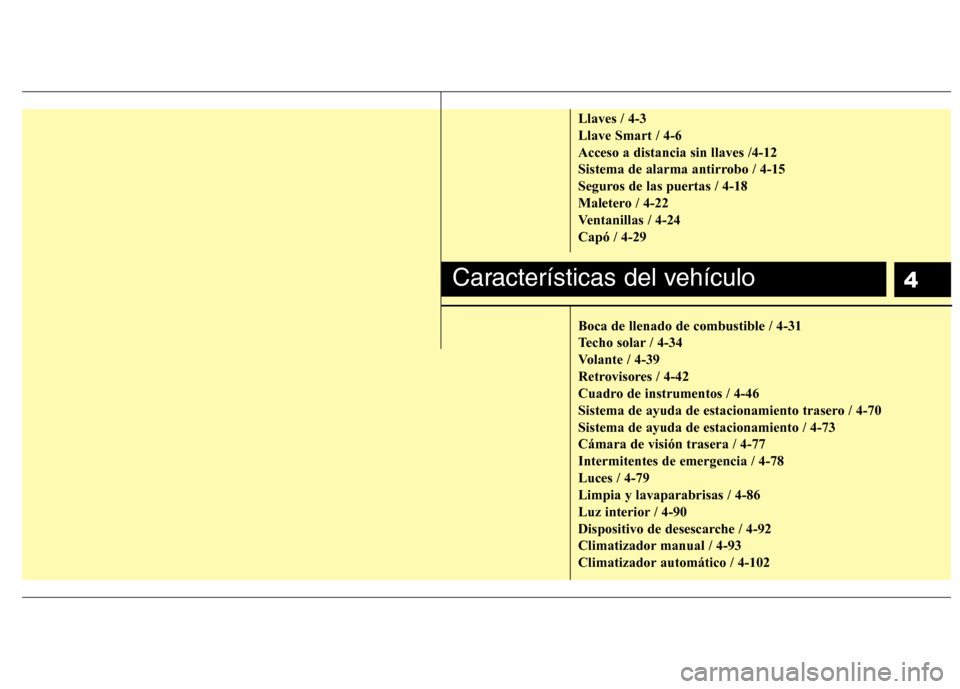

Llaves / 4-3 Llave Smart / 4-6Acceso a distancia sin llaves /4-12
Sistema de alarma antirrobo / 4-15
Seguros de las puertas / 4-18
Maletero / 4-22
Ventanillas / 4-24Capó / 4-29 Boca de llenado de combustible / 4-31
Techo solar / 4-34
Volante / 4-39
Retrovisores / 4-42
Cuadro de instrumentos / 4-46
Sistema de ayuda de estacionamiento trasero / 4-70Sistema de ayuda de estacionamiento / 4-73Cámara de visión trasera / 4-77Intermitentes de emergencia / 4-78Luces / 4-79Limpia y lavaparabrisas / 4-86
Luz interior / 4-90
Dispositivo de desescarche / 4-92
Climatizador manual / 4-93
Climatizador automático / 4-102
Características del vehículo

47
Características del vehículo

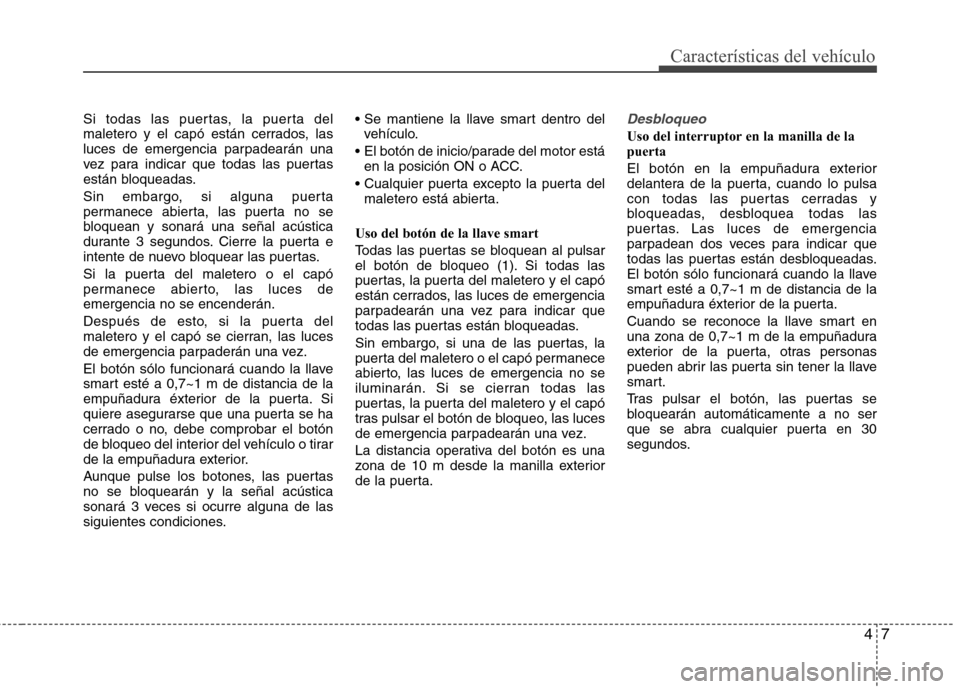

Si todas las puertas, la puerta del
maletero y el capó están cerrados, las
luces de emergencia parpadearán una
vez para indicar que todas las puertas
están bloqueadas.
Sin embargo, si alguna puerta
permanece abierta, las puerta no se
bloquean y sonará una señal acústica
durante 3 segundos. Cierre la puerta e
intente de nuevo bloquear las puertas.
Si la puerta del maletero o el capó
permanece abierto, las luces deemergencia no se encenderán.
Después de esto, si la puerta del
maletero y el capó se cierran, las luces
de emergencia parpaderán una vez.
El botón sólo funcionará cuando la llave
smart esté a 0,7~1 m de distancia de la
empuñadura éxterior de la puerta. Si
quiere asegurarse que una puerta se ha
cerrado o no, debe comprobar el botón
de bloqueo del interior del vehículo o tirar
de la empuñadura exterior.
Aunque pulse los botones, las puertas
no se bloquearán y la señal acústica
sonará 3 veces si ocurre alguna de las
siguientes condiciones.
vehículo.
El botón de inicio/parade del motor está en la posición ON o ACC.
maletero está abierta.
Uso del botón de la llave smart
Todas las puertas se bloquean al pulsar
el botón de bloqueo (1). Si todas las
puertas, la puerta del maletero y el capó
están cerrados, las luces de emergencia
parpadearán una vez para indicar que
todas las puertas están bloqueadas.
Sin embargo, si una de las puertas, la
puerta del maletero o el capó permanece
abierto, las luces de emergencia no se
iluminarán. Si se cierran todas las
puertas, la puerta del maletero y el capó
tras pulsar el botón de bloqueo, las luces
de emergencia parpadearán una vez.
La distancia operativa del botón es una
zona de 10 m desde la manilla exterior
de la puerta.Desbloqueo
Uso del interruptor en la manilla de la puerta
El botón en la empuñadura exterior
delantera de la puerta, cuando lo pulsa
con todas las puertas cerradas y
bloqueadas, desbloquea todas las
puertas. Las luces de emergencia
parpadean dos veces para indicar que
todas las puertas están desbloqueadas.
El botón sólo funcionará cuando la llave
smart esté a 0,7~1 m de distancia de la
empuñadura éxterior de la puerta.
Cuando se reconoce la llave smart en
una zona de 0,7~1 m de la empuñadura
exterior de la puerta, otras personas
pueden abrir las puerta sin tener la llave
smart.
Tras pulsar el botón, las puertas se
bloquearán automáticamente a no ser
que se abra cualquier puerta en 30
segundos.

Características del vehículo
8
4

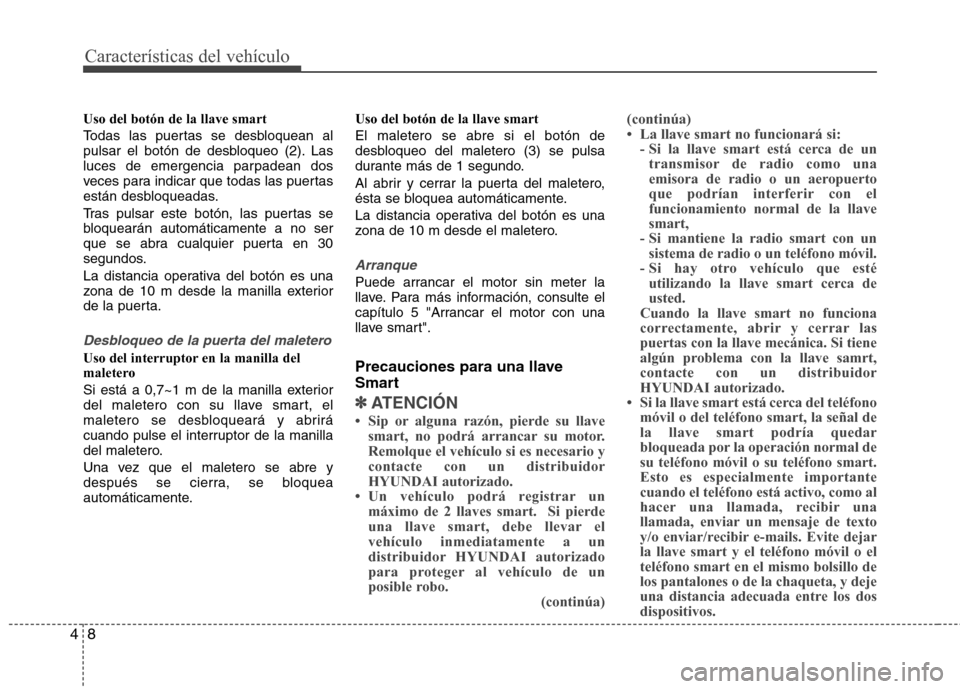

Uso del botón de la llave smart
Todas las puertas se desbloquean al
pulsar el botón de desbloqueo (2). Las
luces de emergencia parpadean dos
veces para indicar que todas las puertas
están desbloqueadas.
Tras pulsar este botón, las puertas se
bloquearán automáticamente a no ser
que se abra cualquier puerta en 30
segundos.
La distancia operativa del botón es una
zona de 10 m desde la manilla exterior
de la puerta.
Desbloqueo de la puerta del maletero
Uso del interruptor en la manilla del
maletero
Si está a 0,7~1 m de la manilla exterior
del maletero con su llave smart, el
maletero se desbloqueará y abrirá
cuando pulse el interruptor de la manilla
del maletero.
Una vez que el maletero se abre y
después se cierra, se bloquea
automáticamente. Uso del botón de la llave smart El maletero se abre si el botón de
desbloqueo del maletero (3) se pulsa
durante más de 1 segundo.
Al abrir y cerrar la puerta del maletero,
ésta se bloquea automáticamente.
La distancia operativa del botón es una
zona de 10 m desde el maletero.
Arranque
Puede arrancar el motor sin meter la
llave. Para más información, consulte el
capítulo 5 "Arrancar el motor con una
llave smart".
Precauciones para una llave
Smart
✽✽
ATENCIÓN

Características del vehículo
12
4
Funcionamiento del sistema de
acceso a distancia sin llaves
Bloqueo (1)
Todas las puertas se bloquea si pulsa el
botón de bloqueo mientras todas las
puertas están cerradas.
Las luces de emergencia parpadean una
vez para indicar que todas las puertas
están bloqueadas.
Sin embargo, si una de las puertas, la
puerta del maletero o el capó permanece
abierto, las luces de emergencia no se
iluminarán. Si se cierran todas las
puertas, la puerta del maletero y el capó
tras pulsar el botón de bloqueo, las luces
de emergencia parpadearán una vez.
Desbloqueo (2)
Todas las puertas está desbloqueados si
el botón de desbloqueo está pulsado.
Las luces de advertencia parpadean dos
veces para indicar que todas las puertas
están bloqueadas.
Tras pulsar este botón, las puertas se
bloquearán automáticamente a no ser
que se abra cualquier puerta en los 30
segundos.
Desbloqueo del maletere (3)
El maletero se desbloquea al pulsar el
botón durante más de 1 segundo.
Al abrir y cerrar la puerta del maletero,
ésta se bloquea automáticamente. ❈ La palabra "HOLD" aparece en el
botón para informar de que tiene quepulsar y mantener el botón pulsado
durante 1 segundo. Precauciones con el transmisor
✽✽
ATENCIÓN
El transmisor no funcionará en ninguno de los casos siguientes:

415
Características del vehículo

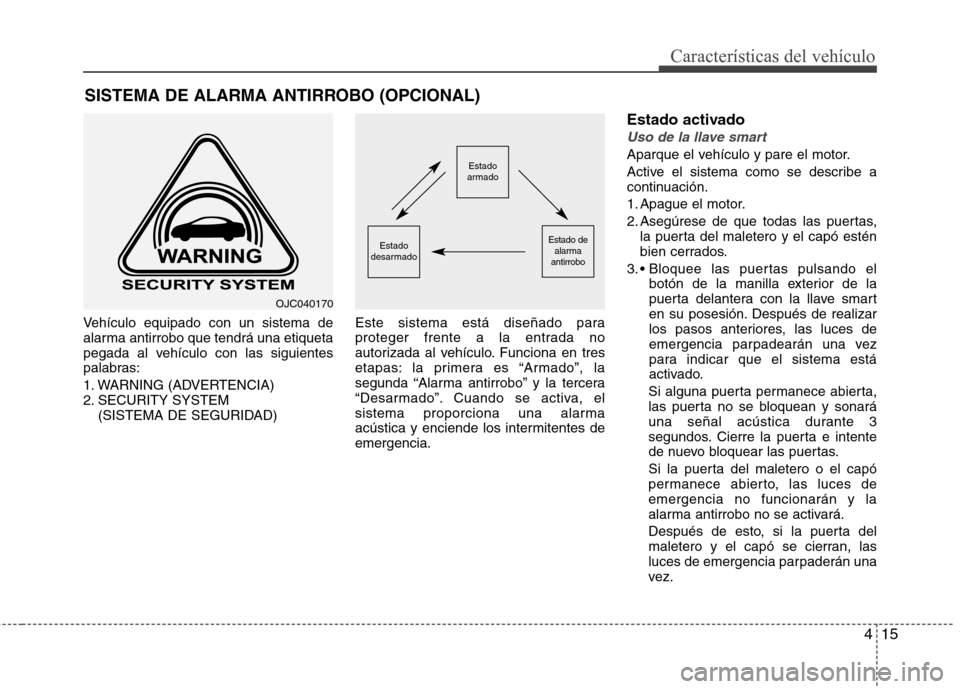

Vehículo equipado con un sistema de
alarma antirrobo que tendrá una etiqueta
pegada al vehículo con las siguientes
palabras:
1. WARNING (ADVERTENCIA)
2. SECURITY SYSTEM (SISTEMA DE SEGURIDAD) Este sistema está diseñado para
proteger frente a la entrada no
autorizada al vehículo. Funciona en tres
etapas: la primera es “Armado”, la
segunda “Alarma antirrobo” y la tercera
“Desarmado”. Cuando se activa, el
sistema proporciona una alarma
acústica y enciende los intermitentes deemergencia. Estado activado
Uso de la llave smart
Aparque el vehículo y pare el motor.
Active el sistema como se describe a
continuación.
1. Apague el motor.
2. Asegúrese de que todas las puertas,
la puerta del maletero y el capó estén
bien cerrados.
3. botón de la manilla exterior de la
puerta delantera con la llave smart
en su posesión. Después de realizar
los pasos anteriores, las luces de
emergencia parpadearán una vez
para indicar que el sistema está
activado.
Si alguna puerta permanece abierta,
las puerta no se bloquean y sonará
una señal acústica durante 3
segundos. Cierre la puerta e intente
de nuevo bloquear las puertas.
Si la puerta del maletero o el capó
permanece abierto, las luces deemergencia no funcionarán y la
alarma antirrobo no se activará.
Después de esto, si la puerta del
maletero y el capó se cierran, las
luces de emergencia parpaderán una
vez.
SISTEMA DE ALARMA ANTIRROBO (OPCIONAL)Estado
armado
Estado de
alarma
antirroboEstado
desarmado
OJC040170

Características del vehículo
16
4

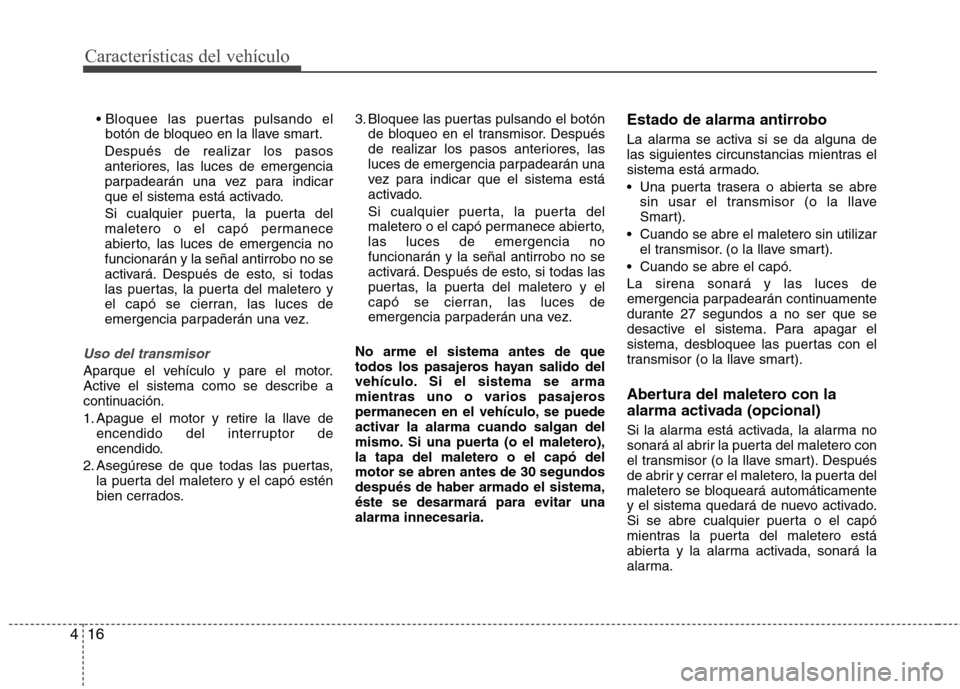

botón de bloqueo en la llave smart.
Después de realizar los pasos
anteriores, las luces de emergencia
parpadearán una vez para indicar
que el sistema está activado.
Si cualquier puerta, la puerta del
maletero o el capó permanece
abierto, las luces de emergencia nofuncionarán y la señal antirrobo no se
activará. Después de esto, si todas
las puertas, la puerta del maletero y
el capó se cierran, las luces de
emergencia parpaderán una vez.
Uso del transmisor
Aparque el vehículo y pare el motor.
Active el sistema como se describe a
continuación.
1. Apague el motor y retire la llave de encendido del interruptor de
encendido.
2. Asegúrese de que todas las puertas, la puerta del maletero y el capó estén
bien cerrados. 3. Bloquee las puertas pulsando el botón
de bloqueo en el transmisor. Después
de realizar los pasos anteriores, las
luces de emergencia parpadearán una
vez para indicar que el sistema está
activado.
Si cualquier puerta, la puerta del
maletero o el capó permanece abierto,las luces de emergencia nofuncionarán y la señal antirrobo no se
activará. Después de esto, si todas las
puertas, la puerta del maletero y el
capó se cierran, las luces de
emergencia parpaderán una vez.
No arme el sistema antes de que
todos los pasajeros hayan salido del
vehículo. Si el sistema se arma
mientras uno o varios pasajeros
permanecen en el vehículo, se puede
activar la alarma cuando salgan del
mismo. Si una puerta (o el maletero),
la tapa del maletero o el capó del
motor se abren antes de 30 segundosdespués de haber armado el sistema,
éste se desarmará para evitar unaalarma innecesaria. Estado de alarma antirrobo
La alarma se activa si se da alguna de
las siguientes circunstancias mientras el
sistema está armado.
Una puerta trasera o abierta se abre
sin usar el transmisor (o la llave
Smart).
Cuando se abre el maletero sin utilizar el transmisor. (o la llave smart).
Cuando se abre el capó. La sirena sonará y las luces de
emergencia parpadearán continuamente
durante 27 segundos a no ser que se
desactive el sistema. Para apagar el
sistema, desbloquee las puertas con el
transmisor (o la llave smart).
Abertura del maletero con la
alarma activada (opcional)
Si la alarma está activada, la alarma no
sonará al abrir la puerta del maletero con
el transmisor (o la llave smart). Después
de abrir y cerrar el maletero, la puerta del
maletero se bloqueará automáticamente
y el sistema quedará de nuevo activado.
Si se abre cualquier puerta o el capó
mientras la puerta del maletero está
abierta y la alarma activada, sonará la
alarma.
