2013 Hyundai Elantra Manual del propietario (in Spanish)

67
Qué hacer en caso de emergencia
SI SE SOBRECALIENTA EL MOTOR
Si el indicador de temperatura señala
sobrecalentamiento, siente una pérdida
de potencia o escucha un ruido de
picado o golpeteo fuerte, es probable
que el motor esté demasiado caliente.En tal caso:
1. Salga de la calzada y deténgase en cuanto pueda hacerlo con seguridad.
2. Coloque la palanca de cambio en P (cambio automático) o en punto
muerto (cambio manual) y accione el
freno de estacionamiento. Si está
encendido el aire acondicionado,
apáguelo.
3. Si detecta vertido de refrigerante del motor por debajo del vehículo o si sale
vapor del capó, detenga el motor. No
abra el capó hasta que haya dejado de
salir refrigerante o haya cesado la
salida de vapor. Si no aprecia fuga de
refrigerante ni salida de vapor, deje el
motor en marcha y compruebe que el
ventilador de refrigeración del motor
está en funcionamiento. Si el
ventilador no funciona, apague el
motor. 4. Compruebe que la correa de
accionamiento de la bomba de agua
está en su sitio. Si es así, compruebe
su tensión. Si parece que la correa se
encuentra en buen estado, compruebe
si hay fuga de refrigerante en el
radiador, en los manguitos o por
debajo del vehículo. (Si ha estado
utilizando el aire acondicionado, es
normal que al parar salga agua fría).
5. Si la correa de accionamiento de la bomba de agua está rota o si hay fuga
de refrigerante del motor, pare el
motor inmediatamente y pida ayuda al
concesionario HYUNDAI autorizado
más próximo. 6. Si no encuentra la causa del
sobrecalentamiento, espere a que la
temperatura del motor vuelva a ser
normal. A continuación, si ha habido
fuga de refrigerante, añada
refrigerante en el depósito con cuidado
hasta que el nivel de líquido alcance la
marca media del depósito.
7. Continúe con precaución y esté atento a otros signos de sobrecalentamiento.
Si se sobrecalienta de nuevo, pida
ayuda a un concesionario de
HYUNDAI autorizado.
ADVERTENCIA
Cuando el motor esté funcionando,
mantenga el pelo, las manos y la ropa
alejados de las partes móviles, comoel ventilador y las correas de
transmisión, para evitar lesiones.
PRECAUCIÓN
Una pérdida importante del refrigerante indica que hay una
fuga en el sistema de refrigeración,y debería hacer que unconcesionario HYUNDAI autorizadolo revisase tan pronto como sea
posible.
ADVERTENCIA
No retire el tapón del radiador con
el motor caliente. Esto puede hacer
que el refrigerante salga despedido
por la abertura y cause
quemaduras graves.

Qué hacer en caso de emergencia
8
6

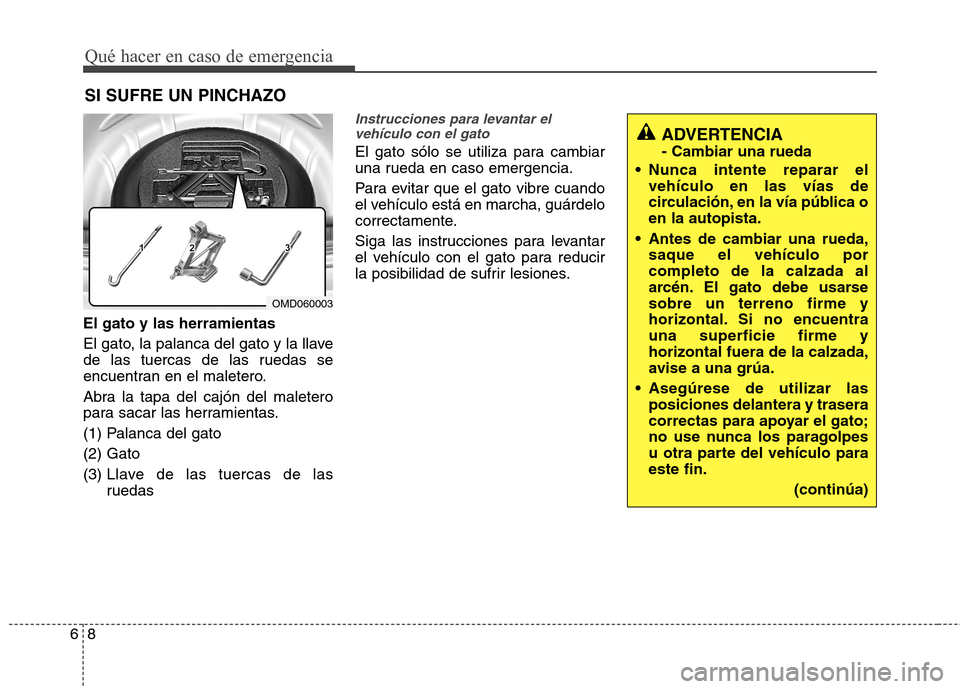

SI SUFRE UN PINCHAZO
El gato y las herramientas
El gato, la palanca del gato y la llave
de las tuercas de las ruedas se
encuentran en el maletero.
Abra la tapa del cajón del maletero
para sacar las herramientas.
(1) Palanca del gato(2) Gato
(3) Llave de las tuercas de las
ruedas
Instrucciones para levantar el vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
ADVERTENCIA - Cambiar una rueda
Nunca intente reparar el vehículo en las vías de
circulación, en la vía pública oen la autopista.
Antes de cambiar una rueda, saque el vehículo porcompleto de la calzada al
arcén. El gato debe usarsesobre un terreno firme y
horizontal. Si no encuentrauna superficie firme yhorizontal fuera de la calzada,
avise a una grúa.
Asegúrese de utilizar las posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo paraeste fin.
(continúa)
OMD060003

69
Qué hacer en caso de emergencia
Retirar y guardar la rueda de repuesto
Gire el perno de palomilla de apriete
de la rueda en sentido antihorario.
Guarde la rueda siguiendo el proceso de desmontaje en sentido
inverso.
Para impedir que la rueda de
respuesto y las demás herramientas
se muevan mientras el coche está en
marcha, guárdelas correctamente.Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en R (marcha atrás) si dispone de
cambio manual o en P(estacionamiento) con cambio
automático.
3. Encienda los intermitentes de emergencia.
(continúa)
El vehículo puede salirse delgato fácilmente y producir
lesiones graves o mortales.
No se coloque debajo de un vehículo elevado con un gato.
No encienda o haga funcionar el motor mientras el vehículoesté sobre el gato.
No permita que nadie permanezca en el interior delvehículo mientras está sobreel gato.
Asegúrese de que todos los niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.
OYF069005NOBH068002L

Qué hacer en caso de emergencia
10
6

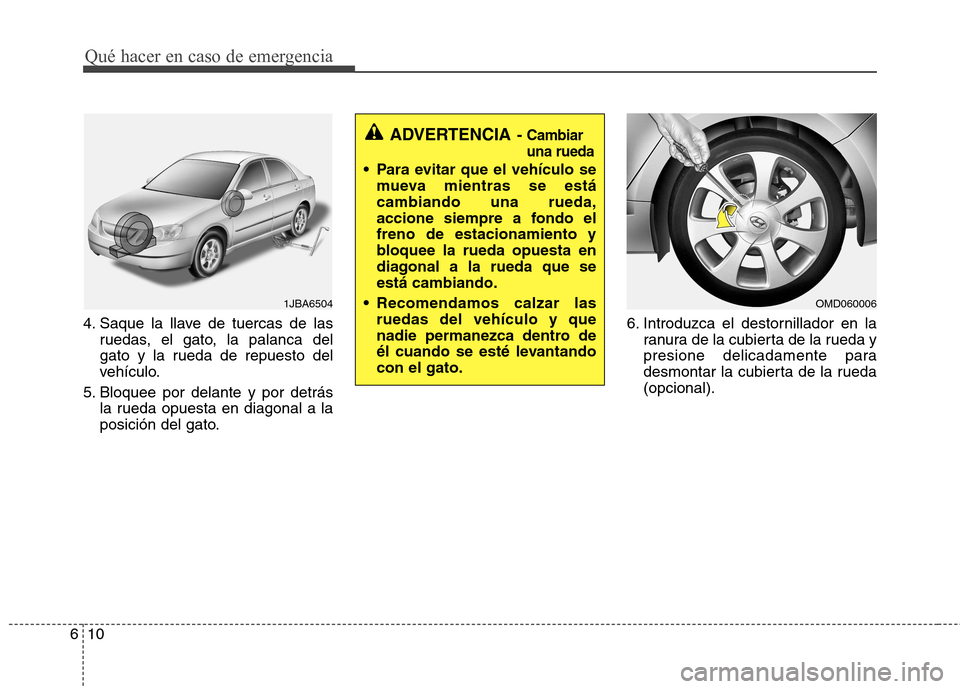

4. Saque la llave de tuercas de las
ruedas, el gato, la palanca del
gato y la rueda de repuesto del
vehículo.
5. Bloquee por delante y por detrás la rueda opuesta en diagonal a la
posición del gato. 6. Introduzca el destornillador en la
ranura de la cubierta de la rueda y
presione delicadamente para
desmontar la cubierta de la rueda(opcional).
ADVERTENCIA - Cambiar una rueda
Para evitar que el vehículo se
mueva mientras se estácambiando una rueda,
accione siempre a fondo elfreno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que seestá cambiando.
Recomendamos calzar las ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantandocon el gato.
1JBA6504OMD060006

611
Qué hacer en caso de emergencia
7. Afloje las tuercas de las ruedasuna por una en sentido contrario a las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo. 8. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placassoldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA - Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente elgato suministrado con elvehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OYF069019NOMD060009

Qué hacer en caso de emergencia
12
6

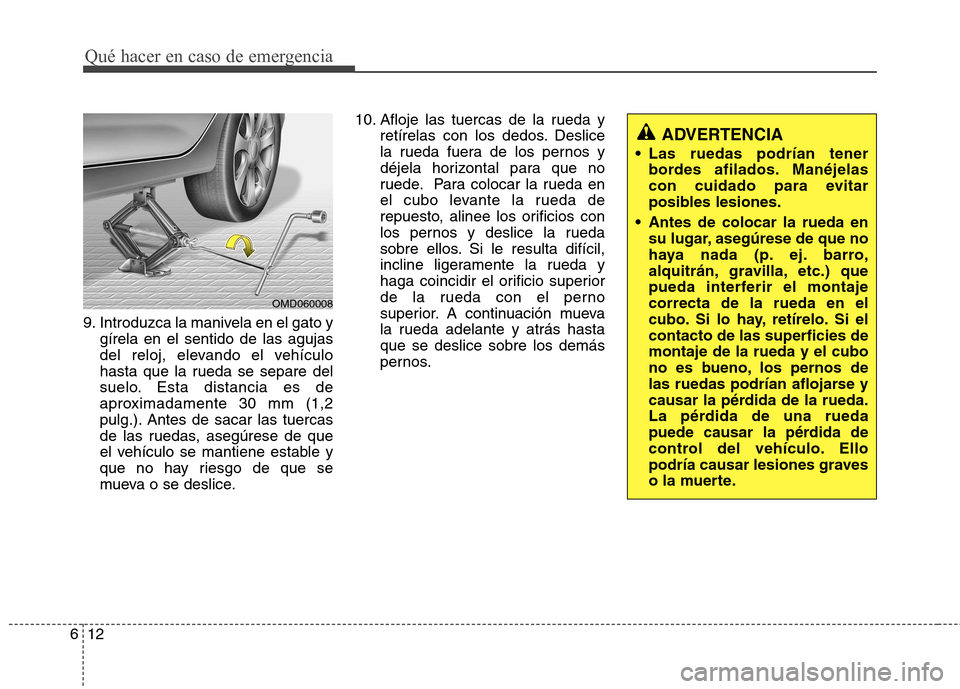

9. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2
pulg.). Antes de sacar las tuercas
de las ruedas, asegúrese de que
el vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice. 10. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice
la rueda fuera de los pernos y
déjela horizontal para que no
ruede. Para colocar la rueda en
el cubo levante la rueda de
repuesto, alinee los orificios con
los pernos y deslice la rueda
sobre ellos. Si le resulta difícil,
incline ligeramente la rueda y
haga coincidir el orificio superior
de la rueda con el perno
superior. A continuación mueva
la rueda adelante y atrás hastaque se deslice sobre los demás
pernos.
ADVERTENCIA
Las ruedas podrían tener bordes afilados. Manéjelas
con cuidado para evitar
posibles lesiones.
Antes de colocar la rueda en su lugar, asegúrese de que no
haya nada (p. ej. barro,
alquitrán, gravilla, etc.) que
pueda interferir el montajecorrecta de la rueda en el
cubo. Si lo hay, retírelo. Si elcontacto de las superficies demontaje de la rueda y el cubo
no es bueno, los pernos de
las ruedas podrían aflojarse y
causar la pérdida de la rueda.
La pérdida de una rueda
puede causar la pérdida de
control del vehículo. Ello
podría causar lesiones graves
o la muerte.
OMD060008

613
Qué hacer en caso de emergencia
11. Para volver a colocar la rueda,sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos.
Mueva la rueda para comprobar
que está bien asentada y vuelvaa apretar las tuercas con losdedos todo lo que pueda.
12. Baje el coche al suelo girando la llave de las tuercas de las ruedas
en sentido contrario a las agujasdel reloj.
Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca. Apriete todas las
tuercas en la rueda siguiendo la
secuencia numérica indicada en laimagen hasta que estén todas
apretadas. Después, vuelva a
comprobar el apriete de todas ellas.
Después de cambiar una rueda,
haga que un técnico apriete las
tuercas con el par adecuado, tan
pronto como sea posible. Par de apriete de las tuercas delas ruedas: Rueda de acero y de aleación de aluminio:
9~11 kg·m (65~79 lb·pie)
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si lapresión es menor que larecomendada, conduzca despacio
hasta la estación de servicio máspróxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón dela válvula después de comprobar o
ajustar la presión de los neumáticos.Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapónde la válvula, compre otro tan pronto
como sea posible. Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientasen su lugar habitual.
OUN046019

Qué hacer en caso de emergencia
14
6
Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.
Importante: uso de la rueda de
repuesto pequeña (opcional)
Su vehículo está equipado con una
rueda de repuesto pequeña. Esta
rueda de emergencia ocupa menos
sitio que una normal. Es más
pequeña y está pensada sólo para
un uso temporal.
PRECAUCIÓN
Conduzca con cuidado
cuando utilice esta rueda.Sustitúyala por la rueda normal con su neumático a laprimera oportunidad.
No se recomienda el funcionamiento del vehículocon más de una rueda de repuesto de emergencia.
ADVERTENCIA
- Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de larueda y una colisión con
lesiones graves.
ADVERTENCIA - Presión
inadecuada de la rueda de repuesto
Compruebe la presión de inflado
tan pronto como sea posibledespués de montar la rueda de
repuesto. Ajústela a la presión
especificada, si es necesario.
Consulte “Neumáticos y llantas”en el capítulo 8.
PRECAUCIÓN
En su vehículo se usan roscas métricas para las tuercas y lospernos. Asegúrese de que utiliza las mismas tuercas antesy después de cambiar la rueda,o si las cambia, que usa tuercas con roscas métricas y la mismaconfiguración de bisel. Si montauna tuerca con rosca no métrica en un perno métrico o viceversano asegurará adecuadamente larueda al cubo y dañará el perno,por lo que tendrá que sustituirlo.
Tenga en cuenta que la mayoríade las tuercas de rueda no sonde rosca métrica. Asegúrese deextremar el cuidado al compro
-
bar el estilo de rosca antes deinstalar las tuercas de la rueda olas ruedas. Si tiene dudas, consulte con un concesionariode HYUNDAI autorizado.
