2013 Hyundai Elantra Manual del propietario (in Spanish)

561
Conducción
Peso del remolque
¿Cuál es el peso máximo de seguridad
de un remolque? Nunca debe ser mayorque el peso máximo de un remolque con
frenos. Pero incluso éste puede ser
excesivo. Depende de cómo piense utilizar el
remolque. Así, son importantes aspectos
como velocidad, altitud, pendiente de la
carretera, temperatura exterior yfrecuencia con la que se utiliza el
vehículo con remolque. El peso ideal delremolque puede depender también delequipamiento especial que tenga el
vehículo.
Peso del extremo de conexión delremolque
La carga del extremo de conexión de
todo remolque es importante, porque
afecta al peso bruto total (PBT) del
vehículo. Este peso incluye el peso en
orden de marcha del vehículo, cualquier
carga que lleve en él y las personas que
vayan en el mismo. Y si lleva remolque,
debe añadir al PBT la carga del extremo
de conexión, porque el vehículo la tiene
que transportar también.
El extremo de conexión del remolque La lengüeta del remolque debe pesar unmáximo del 10% del total del peso del
remolque cargado, dentro de los límites
permitidos de carga máxima de la
lengüeta del trailer. Después de cargar el vehículo, pese por
separado el remolque y el extremo de
conexión para ver si los pesos son
adecuados. Si no lo son, es posible que
pueda corregirlos simplementecambiando de sitio alkgunos objetos del
remolque.
C190E02JM
Peso bruto por eje
Peso bruto del
vehículo
C190E01JM
Carga en el extremo de conexión Peso total del
remolque
ADVERTENCIA - Remolque
Nunca cargue un remolque con más peso en la parte trasera que
en la delantera. La parte
delantera debe soportar aproxi
-madamente un 60% de la carga
total del remolque, y la partetrasera el restante 40%.
No sobrepase nunca los límites máximos de peso del remolque odel equipo de arrastre del
remolque. Una carga inadecuada
puede producir daños al vehículo
o lesiones personales. Comprue
-be los pesos y las cargas en una
báscula comercial o en undestacamento de la policía detráfico equipado con báscula.
Un remolque incorrectamente cargado puede provocar la
pérdida del control del vehículo.

Conducción
62
5
Este capítulo le ayudará a cargar
correctamente el vehículo o el remolque
para mantener el peso del vehículo
cargado dentro de los límites de diseño,
con o sin remolque. Cargar
adecuadamente el vehículo será muy
rentable a efectos de las prestaciones
del mismo. Antes de cargar el vehículo,
familiarícese con los siguientes términos
para determinar los límites de peso del
mismo, con o sin remolque, que figuran
en las especificaciones del vehículo y en
las etiquetas de conformidad:
Peso básico en orden de marcha
Es el peso del vehículo con el depósito
lleno y todo el equipamiento de serie. No
incluye ocupantes, carga niequipamiento opcional.
Peso en orden de marcha
Es el peso del vehículo nuevo tal como
sale del concesionario más todo equipoopcional. Peso de la carga
Este concepto incluye todo peso añadido al peso básico en orden de marcha,incluida la carga y los equipos
opcionales.
PBE (Peso bruto por eje)
Es el peso total que soporta cada eje
(delantero y trasero). Incluye el peso enorden de marcha y toda a carga útil.
PBME (Peso bruto máximo por eje)
Es el peso máximo admisible que puede
soportar un eje (delantero o trasero).
Estos valores se muestran en la etiqueta
de conformidad.
La carga total por eje no debe superar
nunca su PBME.
PBT (Peso bruto del vehículo) Es el peso básico en orden de marcha
más la carga real más los ocupantes.
PBM (Peso bruto máximo delvehículo)
Es el peso máximo admisible del
vehículo totalmente cargado (incluidas
todas las opciones, equipos, ocupantes y
carga). El PBM se muestra en la etiqueta
de conformidad situada en el marco de la
puerta del conductor (o acompañantedelantero).
Carga excesiva
PESO DEL VEHÍCULO
ADVERTENCIA
- Peso del
vehículo
El peso bruto máximo por eje (PBME) y el peso bruto del vehículo(PBM) figuran en la etiqueta delfabricante que está adherida a la
puerta del conductor (o acompa
-ñante delantero). Sobrepasar estos
límites puede provocar un
accidente o daños al vehículo. Se
puede calcular el peso de la carga
pesando los artículos y las
personas antes de ponerlos en el
vehículo. Tenga cuidado de no
sobrecargar el vehículo.

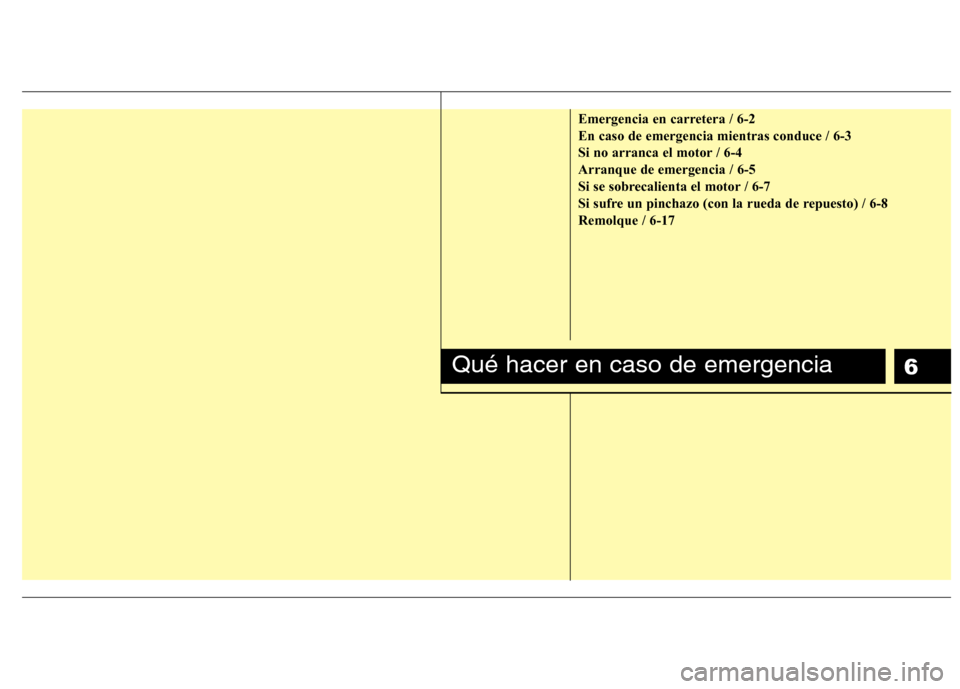

6
Emergencia en carretera / 6-2 En caso de emergencia mientras conduce / 6-3
Si no arranca el motor / 6-4Arranque de emergencia / 6-5
Si se sobrecalienta el motor / 6-7
Si sufre un pinchazo (con la rueda de repuesto) / 6-8Remolque / 6-17
Qué hacer en caso de emergencia

Qué hacer en caso de emergencia
2
6

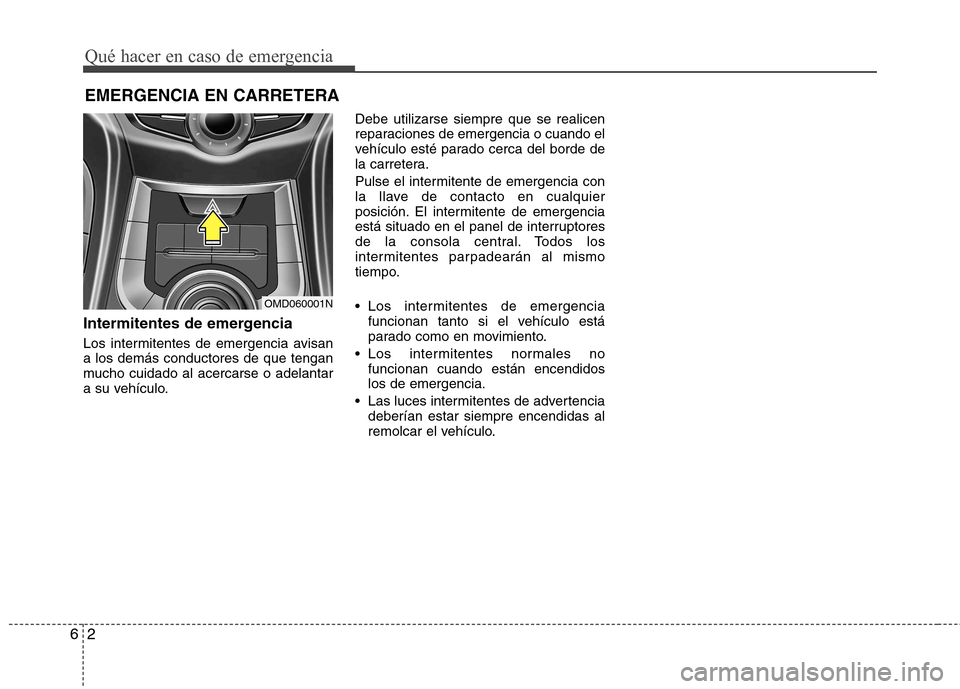

EMERGENCIA EN CARRETERA
Intermitentes de emergencia
Los intermitentes de emergencia avisan a los demás conductores de que tengan
mucho cuidado al acercarse o adelantar
a su vehículo. Debe utilizarse siempre que se realicen
reparaciones de emergencia o cuando el
vehículo esté parado cerca del borde de
la carretera.
Pulse el intermitente de emergencia con
la llave de contacto en cualquier
posición. El intermitente de emergencia
está situado en el panel de interruptores
de la consola central. Todos los
intermitentes parpadearán al mismo
tiempo.
Los intermitentes de emergencia
funcionan tanto si el vehículo está
parado como en movimiento.
Los intermitentes normales no funcionan cuando están encendidoslos de emergencia.
Las luces intermitentes de advertencia deberían estar siempre encendidas al
remolcar el vehículo.
OMD060001N

63
Qué hacer en caso de emergencia
EN CASO DE EMERGENCIA MIENTRAS CONDUCE
Si el motor se cala en un un cruce o una travesía
Si el motor se cala en un cruce o en una travesía, ajuste la palanca de cambios en la posición N (punto
muerto) y después empuje el vehículo
a un lugar seguro.
Si su vehículo tiene una transmisión manual y no está equipado con un
interruptor de bloqueo de encendido,
el vehículo puede moverse haciadelante cambiándose a 2ª o 3ª
velocidad y después girando en motor
de arranque sin pisar el embrague. Si sufre un pinchazo mientras conduce
Si se pincha un neumático mientras conduce:
1. Levante el pie del acelerador y deje
que el coche desacelere mientras
conduce en línea recta. No freneinmediatamente ni intente salirse de la
calzada, ya que podría perder el
control del vehículo. Cuando el coche
haya disminuido su velocidad
suficientemente, frene con cuidado y
salga de la calzada. Aléjese de la
carretera tanto como sea posible y
estacione en un terreno firme y
horizontal. Si se encuentra en una
autopista de doble sentido, no aparqueen la mediana.
2. Cuando el coche se detenga, encienda los intermitentes deemergencia, accione el freno de
estacionamiento y lleve la palanca decambio a P (cambio automática) o a
marcha atrás (cambio manual).
3. Haga que todos los pasajeros salgan del coche. Asegúrese de que todossalen por el lado del coche que está
alejado del tráfico.
4. Cuando cambie la rueda pinchada, siga las instrucciones indicadas enesta sección. Si el motor se para mientras conduce
1. Reduzca gradualmente la velocidad y
continúe en línea recta. Salga de la
carretera con cuidado hacia un lugar
seguro.
2. Encienda los intermitentes de emergencia.
3. Vuelva a intentar la puesta en marcha. Si el vehículo no arranca, pida ayuda a
un concesionario HYUNDAI
autorizado o busque otra asistenciatécnica cualificada.

Qué hacer en caso de emergencia
4
6
SI NO ARRANCA EL MOTOR
Si el motor no se enciende o gira
muy despacio
1. Si su vehículo está equipado con cambio automático, asegúrese de que la palanca de cambio está en N (punto
muerto) o P (estacionamiento) y el
freno de emergencia accionado.
2. Compruebe las conexiones de la batería para asegurarse de que están
limpias y bien apretadas.
3. Encienda la luz interior. Si la la luz se atenúa o se apaga cuando enciende el
motor de arranque, es que la bateríaestá descargada.
4. Compruebe las conexiones del motor de arranque para asegurarse de que
están bien apretadas.
5. No empuje ni arrastre el vehículo para arrancarlo. Consulte las instrucciones
para “Arrancar con la batería de otro
vehículo”. Si el motor gira pero no arranca
1. Compruebe el nivel de combustible.
2. Con el contacto en la posición LOCK,
compruebe todos los conectores de la
bobina de encendido y las bujías.
Vuelva a conectar los que estén
desconectados o flojos.
3. Si el motor sigue sin arrancar, pida ayuda a un concesionario HYUNDAI
autorizado o busque otra asistenciatécnica cualificada.
ADVERTENCIA
Si el motor no arranca, no empuje ni arrastre el vehículo para
arrancarlo. Puede causar un
accidente u otros daños. Además,arrancar empujando o tirando
puede sobrecargar el convertidor
catalítico y provocar un incendio.

65
Qué hacer en caso de emergencia
ARRANQUE DE EMERGENCIA
Conecte los cables en orden numérico y
desconéctelos en orden inverso. Arrancar con la batería de otro vehículo
Arrancar con la batería de otro vehículo
puede ser peligroso si se realiza de
forma incorrecta. Por tanto, para evitar
lesionarse o causar desperfectos al
vehículo o la batería, siga los
procedimientos para arrancar con la
batería de otro vehículo. Si tiene dudas,le recomendamos encarecidamente que
un técnico competente o un servicio de
grúa lo haga por usted.
PRECAUCIÓN
Utilice únicamente un sistema de
arranque de 12 voltios. Puede dañarun motor de arranque de 12 voltios,
el sistema de encendido y otros componentes eléctricos imposiblesde reparar si usa una fuente dealimentación de 24 voltios (dos
baterías de 12 voltios en serie o ungrupo electrógeno de 24 voltios).
ADVERTENCIA - Batería
Nunca intente comprobar el nivel
del electrolito de la batería, ya que
ésta podría romperse o estallar y
provocaría lesiones graves.
1VQA4001
Batería
descargada
Cables de arranque
Batería auxiliar
(-)
(+)
(+)(-)
ADVERTENCIA - Batería
Evite las chispas y las llamas cerca de la batería. La batería
produce hidrógeno, que puede
estallar si se expone a una llama
o una chispa. De no seguir estas instrucciones
con precisión, podrán producirse
lesiones personales graves y
daños al vehículo. Si no sabe
cómo seguir este procedimiento
con certeza, busque asistenciacualificada. Las baterías de los automóviles
contienen ácido sulfúrico. Dichoácido es venenoso y altamente
corrosivo. Al pinzar la batería,
utilice gafas protectoras y tengacuidado de que no le caiga ácido
a su ropa ni en el coche.
No intente arrancar con la batería de otro vehículo si la batería
descargada está congelada o si
el nivel del electrolito está bajo;
la batería podría romperse o
estallar.

Qué hacer en caso de emergencia
6
6

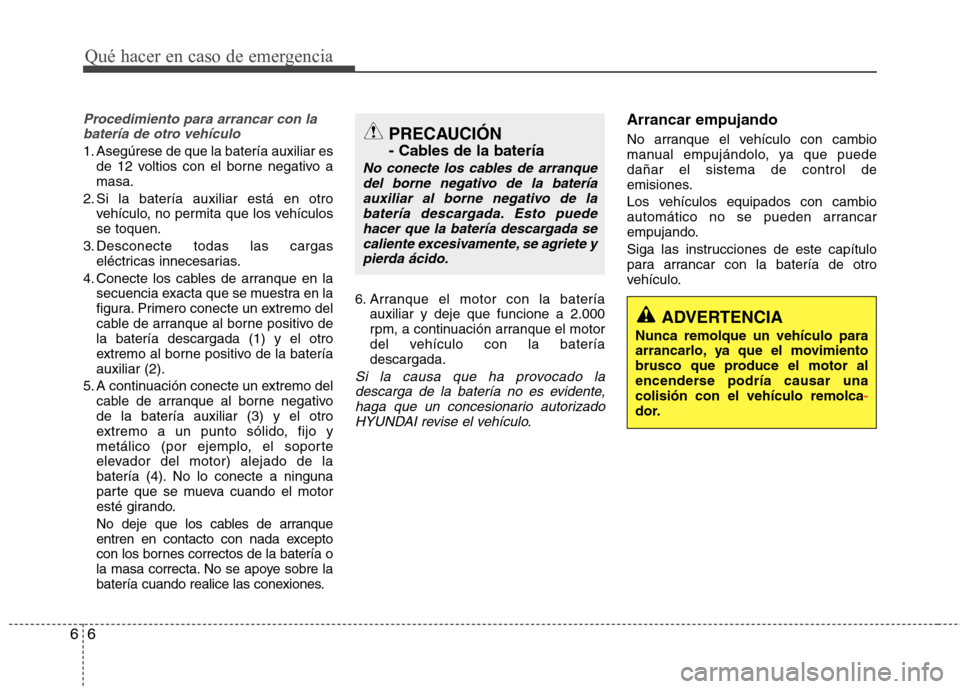

Procedimiento para arrancar con la
batería de otro vehículo
1. Asegúrese de que la batería auxiliar es de 12 voltios con el borne negativo a masa.
2. Si la batería auxiliar está en otro vehículo, no permita que los vehículosse toquen.
3. Desconecte todas las cargas eléctricas innecesarias.
4. Conecte los cables de arranque en la secuencia exacta que se muestra en la
figura. Primero conecte un extremo del
cable de arranque al borne positivo dela batería descargada (1) y el otro
extremo al borne positivo de la bateríaauxiliar (2).
5. A continuación conecte un extremo del cable de arranque al borne negativode la batería auxiliar (3) y el otro
extremo a un punto sólido, fijo y
metálico (por ejemplo, el soporte
elevador del motor) alejado de la
batería (4). No lo conecte a ninguna
parte que se mueva cuando el motor
esté girando.
No deje que los cables de arranque
entren en contacto con nada excepto
con los bornes correctos de la batería o
la masa correcta. No se apoye sobre la
batería cuando realice las conexiones. 6. Arranque el motor con la batería
auxiliar y deje que funcione a 2.000
rpm, a continuación arranque el motor
del vehículo con la bateríadescargada.
Si la causa que ha provocado la
descarga de la batería no es evidente, haga que un concesionario autorizado
HYUNDAI revise el vehículo.
Arrancar empujando
No arranque el vehículo con cambio
manual empujándolo, ya que puededañar el sistema de control de
emisiones.
Los vehículos equipados con cambio
automático no se pueden arrancar
empujando.
Siga las instrucciones de este capítulo
para arrancar con la batería de otro
vehículo.PRECAUCIÓN
- Cables de la batería
No conecte los cables de arranque del borne negativo de la bateríaauxiliar al borne negativo de la
batería descargada. Esto puedehacer que la batería descargada secaliente excesivamente, se agriete y
pierda ácido.
ADVERTENCIA
Nunca remolque un vehículo para
arrancarlo, ya que el movimiento
brusco que produce el motor al
encenderse podría causar unacolisión con el vehículo remolca
-dor.
