2013 Hyundai Elantra Manual del propietario (in Spanish)

467
Características del vehículo
Press brake pedal to start engine
(Pise el pedal del freno para arrancar el
motor (Cambio automático))Si el botón de
INICIO/PARADA
del MOTOR secoloca en la
posición ACC dos
veces mientras se
pulsa varias veces
el botón sin pisar el pedal del freno, la luz
de advertencia se iluminará en la
pantalla LCD durante 10 segundos paraindicar que debe pisar el pedal del freno
para arrancar el motor. Press clutch pedal to start engine
(Pise el embrague para arrancar el motor(Cambio manual))
Si el botón de
INICIO/PARADA
del MOTOR secoloca en la
posición ACC dos
veces mientras se
pulsa varias veces
el botón sin pisar el embrague, la luz de
advertencia se iluminará en la pantalla
LCD durante 10 segundos para indicar
que debe pisar el pedal del freno para
arrancar el motor. Shift to "P" position (Cambie a la posición "P" (Cambio automático))
Si intenta apagarel motor sincolocar la palancade cambios en laposición P(estacionamiento),el botón de
INICIO/PARADA del MOTOR se
cambiará a la posición ACC. Si se pulsa
el botón una vez más, se colocará en la
posición ON. La advertencia se iluminará
en la pantalla LCD durante 10 segundos
para indicar que debe pulsar el botón de
INICIO/PARADA del MOTOR con lapalanca de cambios en la posición P
(estacionamiento) para apagar el motor.
La señal acústica de advertencia
también sonará durante unos 10
segundos. (opcional)

Características del vehículo
68
4
Press start button again (Pulse de nuevo el botón de inicio)
Si no puede operarel botón de
INICIO/PARADA
del MOTOR
cuando hay un
problema en elsistema del botón
de INICIO/PARADA del MOTOR, la
advertencia se iluminará durante 10segundos y la señal acústica sonará
continuamente para indicarle que puede
arrancar el botón pulsando una vez más
el botón de INICIO/PARADA del
MOTOR.
La señal acústica parará si el sistema del
botón de INICIO/PARADA del MOTOR
funciona correctamente o si se activa la
alarma antirrobo. Si la advertencia se
ilumina cada vez que pulsa el botón de
INICIO/PARADA del MOTOR, lleve su
vehículo a distribuidor HYUNDAI
autorizado y haga revisar el vehículo. Shift to "P" or "N" to start engine(Cambie a las posiciones "P" o "N" para
arrancar el motor (Cambio automático))
Si intenta arrancarel motor sin la
transmisión en laposición P(estacionamiento)o N (punto
muerto), la
advertencia se ilumina durante 10
segundos en la pantalla LCD.
Puede arrancar el motor con la
transmisión colocada en N (punto
muerto), pero por su seguridad es mejor
que arranque el motor con la transmisióncolocada en la posición P(estacionamiento). Press start button while turn steering
(Pulsar el botón de inicio mientras se girael volante)
Si el volante no se
desbloquea como
normalmentecuando se pulsa elbotón de
INICIO/PARADA
del MOTOR, la
advertencia se ilumina durante 10
segundos en la pantalla LCD. La señal
acústica de advertencia sonará una vez
y la luz del botón de INICIO/PARADA del
MOTOR parpadeará durante 10
segundos.
Una vez advertido, pulse el botón de
INICIO/PARADA del MOTOR mientras
gira el volante a la derecha y a laizquierda.

469
Características del vehículo
Check steering wheel lock
(Comprobación del bloqueo del volante)Si el volante no se
bloquea como
normalmente alcolocar el botón de
INICIO/PARADA
del MOTOR en la
posición OFF, la
advertencia se ilumina durante 10
segundos en la pantalla LCD. La señal
acústica de advertencia sonará durante3 segundos y la luz del botón de
INICIO/PARADA del MOTOR
parpadeará durante 10 segundos. Please press start button with smart key (Pulse el botón de arranque lo la llavesmart)
Si pulsa el botónde INICIO/
PARADA del
MOTOR durante el
estado de "Llaveno detectada", seilumina la
advertencia "Pulse el botón de inicio con
la llave smart"durante 10 segundos en la
pantalla LCD. El indicador del
inmovilizador parpadea durante 10
segundos. Check stop lamp fuse
(Compruebe el fusible de la luz de freno)
Cuando el fusiblede la luz de freno
está desconectado,la luz de
advertencia se
ilumina durante 10segundos en la
pantalla LCD.
Cambie el fusible por uno nuevo. Si no es
posible, puede arrancar el motor
pulsando el botón de INICIO/PARADA
del MOTOR durante 10 segundos en el
ACC.

Características del vehículo
70
4
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y losobjetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero. Funcionamiento del sistema de
ayuda de estacionamiento trasero
Condiciones de funcionamiento
El sistema se activa cuando se
retrocede con la llave de contacto en ON.
La distancia de detención mientras está funcionanado el sistema de ayuda
de estacimonamiento trasero es de120cm (47 pulg).
Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.
Tipos de aviso acústico
Cuando hay un objeto a una distanciade 81 a 120 cm (32 pulg a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia de 41 a 80 cm (16 pulg a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 40 cm (15 pulg) del paragolpes trasero: El
zumbador suena continuamente.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
OMD040090
Sensores
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.

471
Características del vehículo
Tipo de indicador de advertencia (opcional)
*1: Indica el margen de detección del objeto con cada sensor. (Izquierdo,
central, derecho)
❈ : En caso de que un objeto se
encuentre entre sensores o cerca de
ellos, el indicador podría se diferente. Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro.
Distancia desde el objetoIndicador deadvertencia
81cm ~ 120 cm
(32 pulg. ~ 47 pulg.)
41cm ~ 80 cm
(16 pulg. ~ 31 pulg.)
Menos de 40 cm (15 pulg.)
* 1
* 1
* 1

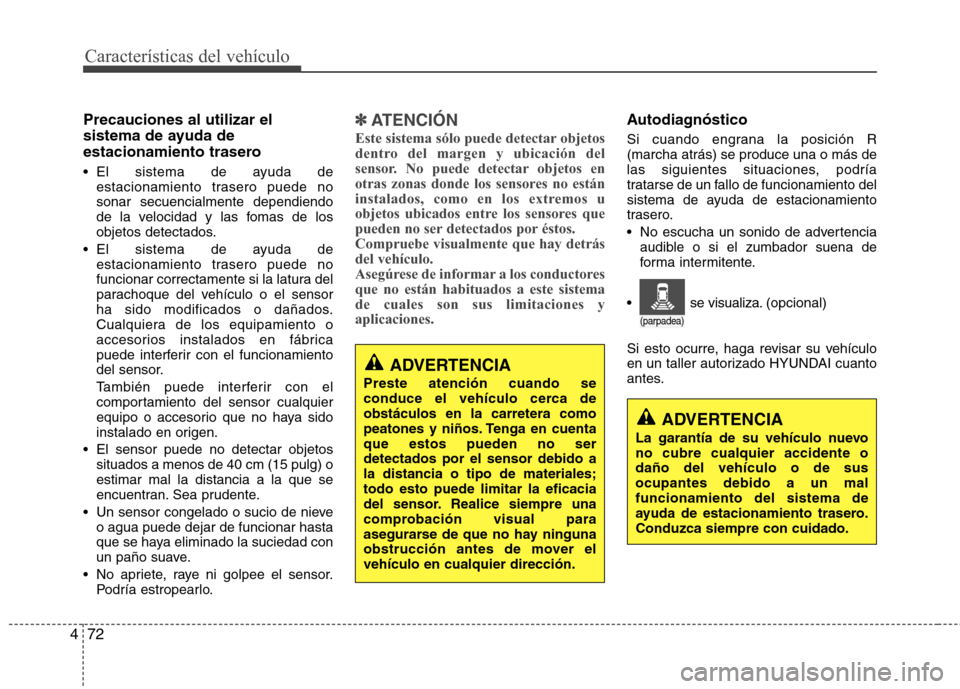

Características del vehículo
72
4
Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
También puede interferir con el
comportamiento del sensor cualquier
equipo o accesorio que no haya sido
instalado en origen.
El sensor puede no detectar objetos situados a menos de 40 cm (15 pulg) oestimar mal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor. Podría estropearlo.✽✽ ATENCIÓN
Este sistema sólo puede detectar objetos
dentro del margen y ubicación del
sensor. No puede detectar objetos en
otras zonas donde los sensores no están
instalados, como en los extremos u
objetos ubicados entre los sensores que
pueden no ser detectados por éstos.Compruebe visualmente que hay detrásdel vehículo.
Asegúrese de informar a los conductoresque no están habituados a este sistemade cuales son sus limitaciones yaplicaciones.Autodiagnóstico
Si cuando engrana la posición R (marcha atrás) se produce una o más de
las siguientes situaciones, podría
tratarse de un fallo de funcionamiento del
sistema de ayuda de estacionamiento
trasero.
No escucha un sonido de advertencia audible o si el zumbador suena de
forma intermitente.
Si esto ocurre, haga revisar su vehículo
en un taller autorizado HYUNDAI cuanto
antes.
ADVERTENCIA
Preste atención cuando se
conduce el vehículo cerca deobstáculos en la carretera como
peatones y niños. Tenga en cuentaque estos pueden no serdetectados por el sensor debido ala distancia o tipo de materiales;todo esto puede limitar la eficacia
del sensor. Realice siempre una
comprobación visual para
asegurarse de que no hay ninguna
obstrucción antes de mover elvehículo en cualquier dirección.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.
(parpadea)
se visualiza. (opcional)

473
Características del vehículo
El sistema de ayuda al estacionamiento
ayuda al conductor durante el
movimiento del vehículo emitiendo una
señal acústica o mostrando un obstáculo
de la zona en el panel de instrumentosen caso de detectar un objeto dentro dela distancia de 60 cm (24 pulgadas)delante y 120 cm (47 pulgadas) detrás
del vehículo.Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detección y los objetos que
dectectan los sensores son limitados.
Cuando se mueva, preste la máxima atención a lo que está delante y detrás
de usted como lo haría en un vehículoque no estuviese equipado con el
sistema de ayuda de estacionamiento.
Funcionamiento del sistema de
ayuda de estacionamiento
Condición operativa
El botón de ayuda de estacionameintose enciende automáticamente y activa
el sistema de ayuda deestacionamiento cuando cambia a la
marcha R (marcha atrás). Se apagaráautomáticamente si sale de R (marchaatrás) y conduce a más de 10 km/h.
Puede apagar el sistema de ayuda al estacionamiento pulsando el botón.
SISTEMA DE AYUDA DE ESTACIONAMIENTO (OPCIONAL)
OMD042164L
OMD042163L
OMD040090
■
Delantero
■TraseroSSSSeeeennnnssssoooorrrreeeessss
SSSSeeeennnnssssoooorrrreeeessss
ADVERTENCIA
El sistema de ayuda de estacionamiento sólo debe serconsiderado como una función
suplementaria. El conductor debe
comprobar la visión delantera y
trasera. La función operativa del
sistema de ayuda de
estacionamiento puede verse
afectada por muchos factores y
condiciones del entorno, es decir,la responsabilidad recae siempre
sobre el conductor.

Características del vehículo
74
4
La distancia de detección hacia
delante es de aproximadamente 60 cm (24 pulg.) cuando se está conduciendoa menos de 10 km/h.
Si se detectan más de dos objetos al mismo tiempo, el más cercano se
reconocerá primero.
✽✽ ATENCIÓN
Puede no funcionar si la distancia al
objeto ya es menor a 25 cm
aproximadamente cuando el sistemaestá activado.
Distancia del objeto
Indicador de advertenciaSeñal acústica de advertencia
Al conducir
hacia delanteAl conducir hacia atrás
120cm~61cm
Delante---
Detrás-El zumbador pita
intermitentemente
60cm~31cm
DelanteEl zumbador pita rápidamente
Detrás-El zumbador pitarápidamente
30cm
DelanteEl zumbador pitaconstantemente
Detrás-El zumbador pitaconstantemente
✽✽ ATENCIÓN
