2013 Hyundai Elantra Кондиционер

4 123
Характеристики автомобиля
Вентиляционные отверстия в панели
приборов
Открытие или закрытие сопел может
производиться отдельно при помощи
горизонтального колесика.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как это показано на
рисунке.Управление температурным
режимом
При нажатии кнопки увеличения
температуры ( ) температура будет
увеличиваться до максимального
уровня (HI).
При нажатии кнопки уменьшения
температуры ( ) температура будет
уменьшаться до минимального уровня
(Lo).
При каждом нажатии на кнопку
температура будет увеличиваться или
снижаться на 0,5°C/1°F. Когда
устанавливается минимальная
температура, кондиционер работает
постоянно.Раздельное регулирование температуры
на сторонах водителя и пассажира
1. Нажмите кнопку DUAL для
раздельного регулирования
температуры на сторонах водителя
и пассажира. Переключение в
двухтемпературный режим
регулирования также автоматически
производится при нажатии правой
кнопки регулирования температуры.
2. Нажмите левую кнопку регулирования температуры для
регулирования температуры на
стороне водителя.
Нажмите правую кнопку
регулирования температуры для
регулирования температуры на
стороне пассажира.
OMD041116L
■
Водитель ■Передний пассажирOMD041104LOMD040115

4 127
Характеристики автомобиля
Фильтр системы управления
микроклиматом (при наличии)
Фильтр системы управления
микроклиматом, расположенный за
перчаточным ящиком, обеспечивает
удаление пыли и других загрязняющих
веществ из воздуха, поступающего в
автомобиль снаружи через систему
обогрева и кондиционирования. По
мере накопления в фильтре пыли и
других загрязняющих веществ
возможно снижение расхода воздуха,
поступающего из вентиляционных
отверстий. В результате на
внутренней поверхности ветрового
стекла будет выпадать влага даже в
случае работы системы в режиме
подачи внешнего (свежего) воздуха. В
этом случае рекомендуем обратиться
к авторизованному дилеру HYUNDAI
для замены фильтра системы климат-
контроля.✽✽К СВЕДЕНИЮ
• Замену фильтра необходимо производить в соответствии с
графиком технического
обслуживания.
Если машина эксплуатируется в
тяжёлых условиях, например на
пыльных неровных дорогах, то
осматривать и заменять фильтр
кондиционера воздуха требуется
чаще.
• В случае резкого падения давления в ресивере рекомендуем обратиться
к авторизованному дилеру
HYUNDAI для проверки системы.
Проверка объема заправленного в
кондиционер хладагента и смазки
компрессора
При низком уровне хладагента
производительность системы
кондиционирования уменьшается.
Избыточный уровень хладагента также
негативно отражается на ее работе.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
✽✽ К СВЕДЕНИЮ
При уменьшении произво-
дительности системы конд-
иционирования очень важным
является использование необходимого
типа и количества масла и хладагента.
В противном случае может произойти
повреждение компрессора и работа
системы кондиционирования в
ненормальном режиме.
ОСТОРОЖНО
Для получения подробных
сведений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Нарушение
технологии обслуживания может
привести к получению серьезных
травм лицом, производящим эти
работы.

Характеристики автомобиля
128
4
• Для максимально эффективного
удаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла. Система управления
микроклиматом с ручным
управлением
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Установите любую скорость
вращения вентилятора, кроме
положения “0”.
2. Выберите требуемое значение температуры.
3. Выберите положение или .
4. Будет автоматически выбран режим внешнего (свежего) воздуха. Кроме
того, кондиционер (при наличии)
автоматически включается в случае
установки селектора режима в
положение .
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
ОСТОРОЖНО - Обогрев
ветрового стекла
Не используйте по ложение
или в режиме охлаждения
при высоком уровне влажности
наружного воздуха. Разница
между температурой наружного
воздуха и температурой
ветрового стекла может вызвать
запотевание внешней
поверхности ветрового стекла,
что приведет к потере обзора. В
таком случае установите ручку
или кнопку выбора режима в
положение , а ручку или
кнопку настройки скорости
вращения вентилятора в
положение малой скорости
вращения.
OMD042120L

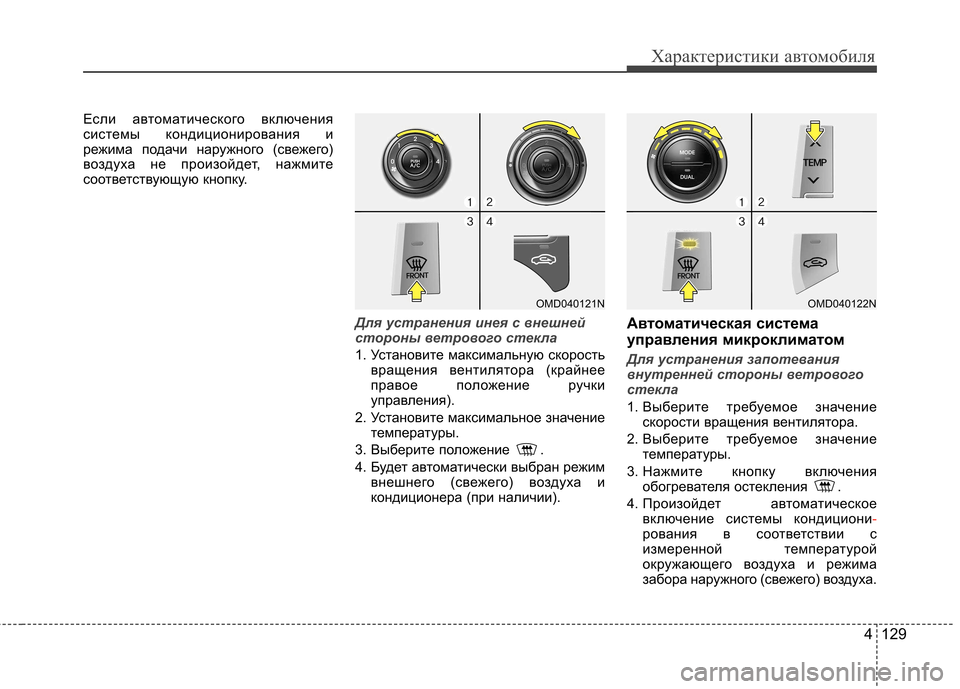

4 129
Характеристики автомобиля
Если автоматического включения
системы кондиционирования и
режима подачи наружного (свежего)
воздуха не произойдет, нажмите
соответствующую кнопку.
Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скоростьвращения вентилятора (крайнее
правое положение ручки
управления).
2. Установите максимальное значение температуры.
3. Выберите положение .
4. Будет автоматически выбран режим внешнего (свежего) воздуха и
кондиционера (при наличии). Автоматическая система
управления микроклиматомДля устранения запотевания
внутренней стороны ветрового
стекла
1. Выберите требуемое значение
скорости вращения вентилятора.
2. Выберите требуемое значение температуры.
3. Нажмите кнопку включения обогревателя остекления .
4. Произойдет автоматическое включение системы кондициони
-рования в соответствии с
измеренной температурой
окружающего воздуха и режима
забора наружного (свежего) воздуха.
OMD040121NOMD040122N

Характеристики автомобиля
132
4
Индикатор на кнопке впуска воздуха
мигнет 3 раза с интервалом 0,5
секунды. Это указывает, что логика
предотвращения запотевания
отменена или возвращена к
запрограммированному статусу.
При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.
Автоматическая система
предотвращения запотевания
(при наличии)
Автоматическая система
предотвращения запотевания
обеспечивает уменьшение
вероятности запотевания внутренней
стороны лобового стекла путем
измерения содержания влаги.
Система автоматической очистки
запотевшего стекла работает когда
включен обогреватель или
кондиционер. Данная контрольная лампа
загорается, когда автоматическая система
предотвращения
запотевания регистрирует
наличие влаги на
внутренней стороне
лобового стекла и
активируется.
Если влажность в автомобиле
повышается, система переключается
на более высокую ступень в
следующем порядке. Например, если
автоматической системе
предотвращения запотевания не
удается устранить запотевание
внутренней стороны лобового стекла
при работе на ступени 1 (положение
подачи наружного воздуха), система
пытается повторно устранить
запотевание путем переключения на
ступень 2 (подача воздуха на лобовое
стекло).
OMD040126

4 133
Характеристики автомобиля
Ступень 1: подача наружного воздуха
Ступень 2: подача воздуха на лобовоестекло
Ступень 3: уве личение подачи
воздуха на лобовое стекло
Ступень 4: вклю чение кондиционера
воздуха
Ступень 5: переключение
кондиционера воздуха на
максимальный режим
работы
✽✽
К СВЕДЕНИЮ
• Если кондиционирование воздуха включено путем активации
автоматической системы
предотвращения запотевания
стекол, то при попытке выключить
систему кондиционирования
воздуха индикатор мигнет 3 раза и
кондиционирование воздуха не
отключится.
• Для эффективной работы системы не выбирайте положение
рециркуляции воздуха в период,
когда работает автоматическая
система предотвращения
запотевания стекол.
При включении зажигания
автоматически включается функция
очистки воздуха.
При выключении зажигания функция
очистки воздуха автоматически
выключается.
ВНИМАНИЕ
Не удаляйте крышку датчика,
расположенную в верхней части
ветрового стекла со стороны
водителя.
Это может привести к
повреждению элементов
системы, на которое не будет
распространяться действие
гарантии.
ИОНИЗАТОР НА
КОМБИНАЦИИ ПРИБОРОВ
(ПРИ НАЛИЧИИ)
OMD042206L
Чистый воздух

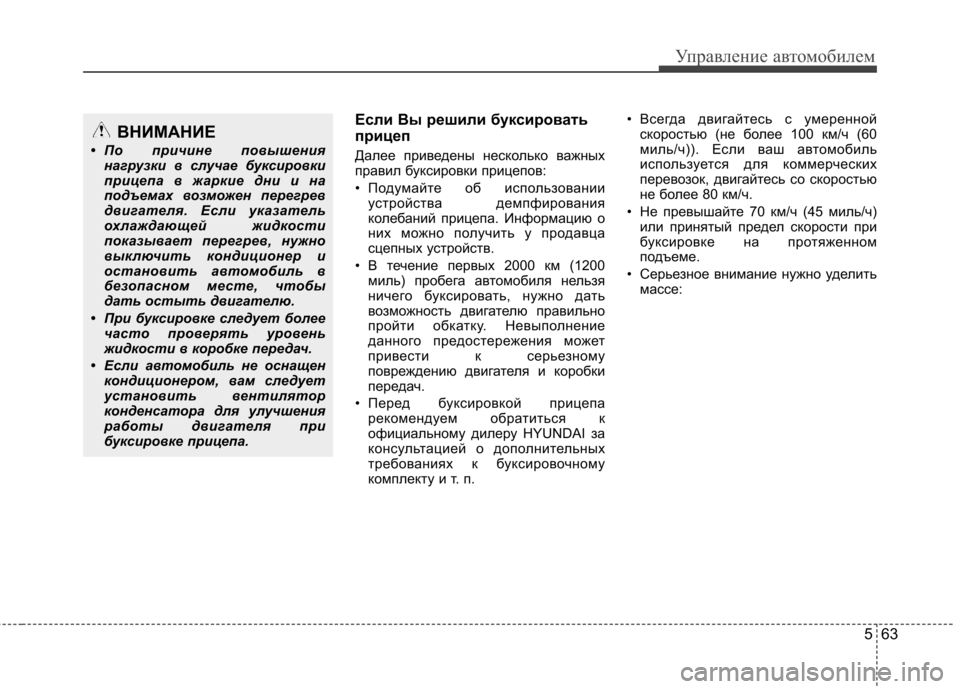

563
Управление автомобилем
Если Вы решили буксировать
прицеп
Далее приведены несколько важных
правил буксировки прицепов:
• Подумайте об использованииустройства демпфирования
колебаний прицепа. Информацию о
них можно получить у продавца
сцепных устройств.
• В течение первых 2000 км (1200 миль) пробега автомобиля нельзя
ничего буксировать, нужно дать
возможность двигателю правильно
пройти обкатку. Невыполнение
данного предостережения может
привести к серьезному
повреждению двигателя и коробки
передач.
• Перед буксировкой прицепа рекомендуем обратиться к
официальному дилеру HYUNDAI за
консультацией о дополнительных
требованиях к буксировочному
комплекту и т. п. • Всегда двигайтесь с умеренной
скоростью (не более 100 км/ч (60
миль/ч)). Если ваш автомобиль
используется для коммерческих
перевозок, двигайтесь со скоростью
не более 80 км/ч.
• Не превышайте 70 км/ч (45 миль/ч) или принятый предел скорости при
буксировке на протяженном
подъеме.
• Серьезное внимание нужно уделить массе:ВНИМАНИЕ
• По причине повышения нагрузки в случае буксировки
прицепа в жаркие дни и на
подъемах возможен перегрев
двигателя. Если указатель
охлаждающей жидкости
показывает перегрев, нужно
выключить кондиционер и
остановить автомобиль в
безопасном месте, чтобы
дать остыть двигателю.
• При буксировке следует более часто проверять уровень
жидкости в коробке передач.
• Если автомобиль не оснащен кондиционером, вам следует
установить вентилятор
конденсатора для улучшения
работы двигателя при
буксировке прицепа.

Действия в непредвиденных случаях
8
6
ЕСЛИ ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ
Если указатель температуры
показывает на перегрев, происходит
снижение мощности, слышится
громкое гудение или стук, скорее
всего, перегрелся двигатель. В этом
случае следует:
1. При первой же безопасной возможности съехать на обочину и
остановиться.
2. Установить рычаг переключения передач в положение Р (для
автоматической коробки передач)
или на нейтраль (для ручной
коробки передач) и включить
стояночный тормоз. Выключить
кондиционер, если он работает.
3. Остановить двигатель, если охлаждающая жидкость вытекает
под днище или из-под капота идет
пар. Нельзя открывать капот до
прекращения вытекания
охлаждающей жидкости и выхода
пара. Если нет признаков утечки
охлаждающей жидкости и пара,
оставить двигатель работающим и
проверить работу охлаждающего
вентилятора двигателя. Выключить
двигатель, если вентилятор не
работает. 4. Проверить наличие приводного
ремня водяного насоса. Если он на
месте, проверить его натяжение.
Если приводной ремень в
нормальном состоянии, проверить
радиатор, шланги и днище
автомобиля на наличие утечек
охлаждающей жидкости. (При
выключении работающего
кондиционера с него будет стекать
холодная вода. Это - нормально.)
5. Если приводной ремень водяного насоса поврежден или подтекает
охлаждающая жидкость,
немедленно остановите двигатель.
Рекомендуем обратиться по
телефону к авторизованному
дилеру HYUNDAI. 6. Если невозможно установить
причину перегрева, подождите,
пока температура двигателя
вернется к норме. Затем, в случае
утечки охлаждающей жидкости,
аккуратно долейте ее в бачок,
чтобы довести уровень жидкости до
половинной отметки.
7. Осторожно продолжайте движение, следя за появлением признаков
перегрева. В случае повторного
перегрева рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
ОСТОРОЖНО
Чтобы избежать травмирования
во время работы двигателя,
держите волосы, руки и одежду
подальше от движущихся частей,
таких как вентилятор и
приводные ремни.
ОСТОРОЖНО
Не снимайте крышку радиатора
при горячем двигателе. М ожет
произойти выброс охлаждающей
жидкости из отверстия, что
приведет к сильным ожогам.
ВНИМАНИЕ
Значительный недостаток
охлаждающей жидкости
указывает на наличие утечки в
системе охлаждения.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
