비상시 응급 조치
6-13
4. 차량 후방에 자동차용정지 표지판을 세워 통
행하는 차량에 주의를 주십시오 .
반드시 비상 경고등을 켜십시오 . 특히 고속도
로나 자동차 전용도로에서는 차량 후방 (주간
100 m, 야간 200 m)에 고장차량을 확인할 수 있
는 자동차용정지 표지판을 설치하십시오 .
5 . 임시 타이어 , 잭과 잭 핸들 및 공구를 준비하십
시오 .
7JBA6021
6. 교체할 타이어의 대각에 있는 타이어에 고임
목을 괴십시오 .
• 타이어를 교체하는 동안 움직임을 방지
하기 위하여 항상 주차 브레이크를 확실
히 걸고 교체되는 바퀴의 대각선 바퀴에
고임목을 괴십시오 .
• 타이어가 교체되는 동안 절대 엔진시
동을 걸지 마십시오 .
차량의 갑작스런 움직임으로 사고가
나서 다칠 수 있습니다 .
경 고
1JBA6504고임목
엔진룸 하부에 잭이나 고임목 등으로 차량을
괴이지 마십시오 . 언더커버 및 엔진 부품이 파
손될 수 있습니다 .
주 의
MD-6-비상시 응급 조치(2).indd 132012-07-05 오전 11:45:28

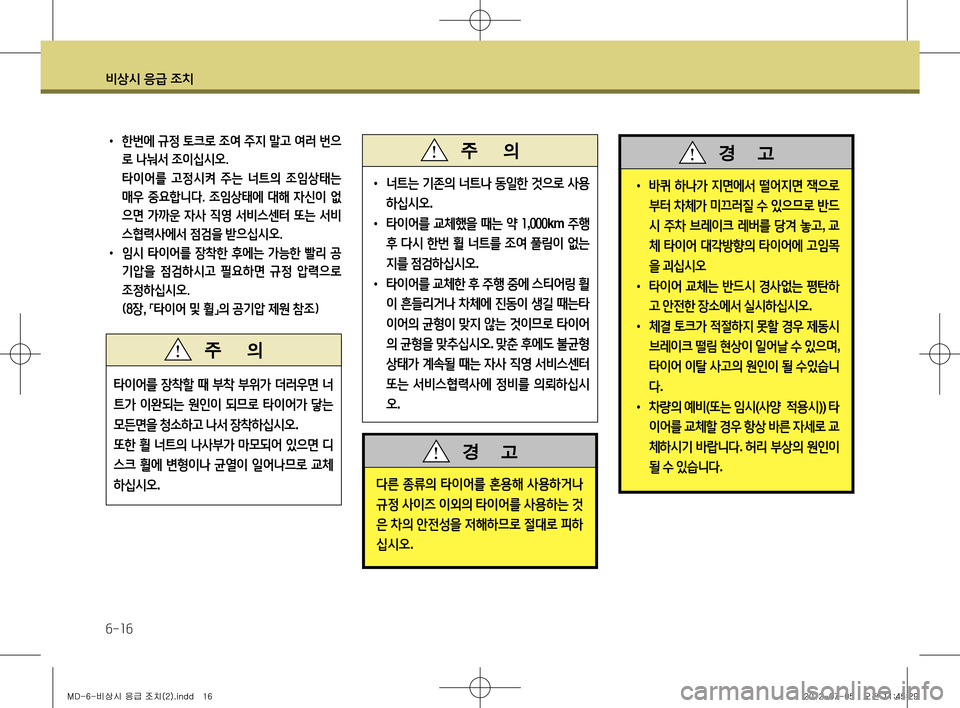

비상시 응급 조치
6-16
• 너트는 기존의 너트나 동일한 것으로 사용
하십시오 .
• 타이어를 교체했을 때는 약 1 ,000 km 주행
후 다시 한번 휠 너트를 조여 풀림이 없는
지를 점검하십시오 .
• 타이어를 교체한 후 주행 중에 스티어링 휠
이 흔들리거나 차체에 진동이 생길 때는타
이어의 균형이 맞지 않는 것이므로 타이어
의 균형을 맞추십시오 . 맞춘 후에도 불균형
상태가 계속될 때는 자사 직영 서비스센터
또는 서비스협력사에 정비를 의뢰하십시
오 .
주 의
• 바퀴 하나가 지면에서 떨어지면 잭으로
부터 차체가 미끄러질 수 있으므로 반드
시 주차 브레이크 레버를 당겨 놓고 , 교
체 타이어 대각방향의 타이어에 고임목
을 괴십시오
• 타이어 교체는 반드시 경사없는 평탄하
고 안전한 장소에서 실시하십시오 .
• 체결 토크가 적절하지 못할 경우 제동시
브레이크 떨림 현상이 일어날 수 있으며 ,
타이어 이탈 사고의 원인이 될 수있습니
다 .
• 차량의 예비 (또는 임시 (사양 적용시 )) 타
이어를 교체할 경우 항상 바른 자세로 교
체하시기 바랍니다 . 허리 부상의 원인이
될 수 있습니다 .
경 고

다른 종류의 타이어를 혼용해 사용하거나
규정 사이즈 이외의 타이어를 사용하는 것
은 차의 안전성을 저해하므로 절대로 피하
십시오 .
경 고
• 한번에 규정 토크로 조여 주지 말고 여러 번으 로 나눠서 조이십시오.
타이어를 고정시켜 주는 너트의 조임상태는 매우 중요합니다. 조임상태에 대해 자신이 없
으면 가까운 자사 직영 서비스센터 또는 서비스협력사에서 점검을 받으십시오.
• 임시 타이어를 장착한 후에는 가능한 빨리 공
기압을 점검하시고 필요하면 규정 압력으로 조정하십시오.
(8장, 「타이어 및 휠」의 공기압 제원 참조)
타이어를 장착할 때 부착 부위가 더러우면 너
트가 이완되는 원인이 되므로 타이어가 닿는
모든면을 청소하고 나서 장착하십시오 .
또한 휠 너트의 나사부가 마모되어 있으면 디
스크 휠에 변형이나 균열이 일어나므로 교체
하십시오 .
주 의
MD-6-비상시 응급 조치(2).indd 162012-07-05 오전 11:45:29

비상시 응급 조치
6-18
• 서스펜션 구속 방식으로 견인하면 범퍼와
하부 부품이 손상될 수 있습니다 .
• 구동되는 앞바퀴를 땅에 대고 차량 뒷부
분을 들어올려 견인하면 변속장치가 손
상될 수 있습니다 .
• 견인할 때 범퍼 및 하부부품 손상에 주의
하십시오 .
주 의
HXD03

̰ 견인 트럭으로 견인 시
만일
견인이 필요하다면 되도록 자사 직영 서비
스센터 또는 서비스협력사 또는 견인 전문 업체
를 이용하십시오 .
견인하는 가장 좋은 방법은 견인차량을 이용하여
차량 전체를 들어올리는 상차 견인으로 견인하는
것이며 , 만약 두 바퀴를 이용하여 견인 시에는 구
동되는 바퀴인 앞바퀴를 들어 올려 타이어 구속
방식으로 견인할 수도 있습니다 .
견인되기 전에 주차 브레이크를 해제하고 변속레
버를 중립 (N) 위치에 놓으십시오 .
차량 견인
HXD02돌리
상차 견인 타입
타이어 구속 견인 타입
OMC045012
OMD060010

̰ 탈부착 견인 후크(앞)
1
. 화물칸 내 하단부에 있는 견인 후크를 준비 하
십시오 .
2 . 앞쪽 범퍼의 홀 커버 아래쪽을 눌러 분리하십
시오 .
3 . 견인 후크를 홀에 넣어 오른쪽으로 돌려 체결
하십시오 .
4 . 분리는 체결의 역순으로 하십시오 .
MD-6-비상시 응급 조치(2).indd 182012-07-05 오전 11:45:31

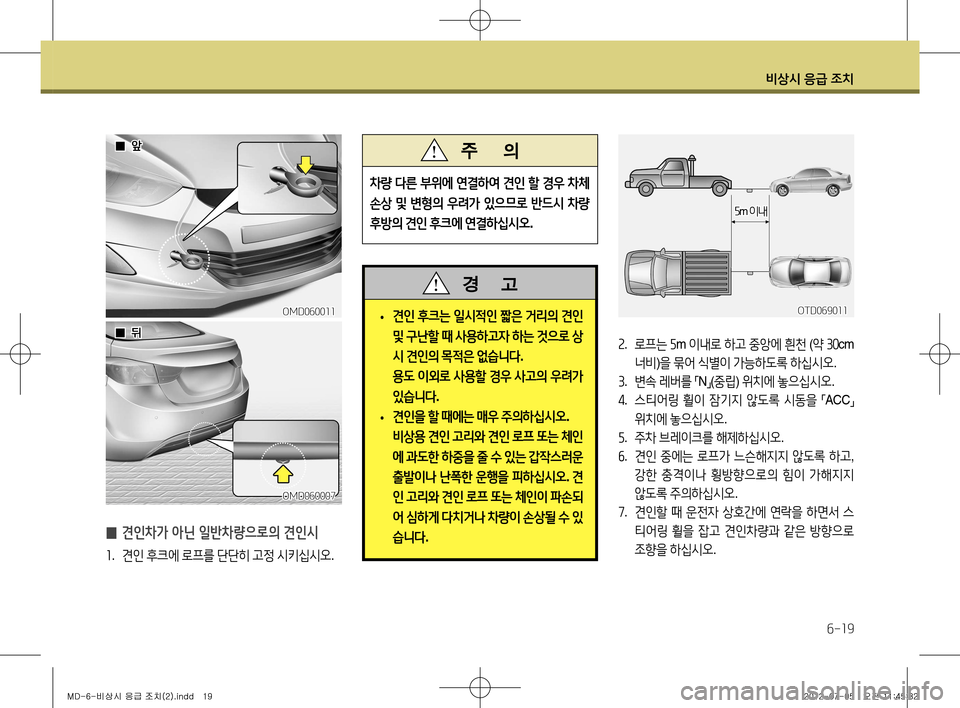

비상시 응급 조치
6-19

̰ 견인차가 아닌 일반차량으로의 견인시
1
. 견인 후크에 로프를 단단히 고정 시키십시오 .
차량 다른 부위에 연결하여 견인 할 경우 차체
손상 및 변형의 우려가 있으므로 반드시 차량
후방의 견인 후크에 연결하십시오 .
주 의
̰뒤
OMD060007
OMD060011

̰앞

• 견인
후크는 일시적인 짧은 거리의 견인
및 구난할 때 사용하고자 하는 것으로 상
시 견인의 목적은 없습니다 .
용도 이외로 사용할 경우 사고의 우려가
있습니다 .

• 견인을
할 때에는 매우 주의하십시오 .
비상용 견인 고리와 견인 로프 또는 체인
에 과도한 하중을 줄 수 있는 갑작스러운
출발이나 난폭한 운행을 피하십시오 . 견
인 고리와 견인 로프 또는 체인이 파손되
어 심하게 다치거나 차량이 손상될 수 있
습니다 .
경 고
2. 로프는 5 m 이내로 하고 중앙에 흰천 (약 30 cm
너비 )을 묶어 식별이 가능하도록 하십시오 .
3 . 변속 레버를
「 N
」(
중립 ) 위치에 놓으십시오 .
4 . 스티어링 휠이 잠기지 않도록 시동을
「ACC
」
위치에 놓으십시오 .
5 . 주차 브레이크를 해제하십시오 .
6 . 견인 중에는 로프가 느슨해지지 않도록 하고 ,
강한 충격이나 횡방향으로의 힘이 가해지지
않도록 주의하십시오 .
7 . 견인할 때 운전자 상호간에 연락을 하면서 스
티어링 휠을 잡고 견인차량과 같은 방향으로
조향을 하십시오 .
5m 이내
OTD069011
MD-6-비상시 응급 조치(2).indd 192012-07-05 오전 11:45:32

비상시 응급 조치
6-20
바퀴가 진흙 , 모래 또는 차량 자체의 힘으로
는 빠져 나올 수 없는 상태에 있을 때 비상
견인 고리를 이용하여 차량을 견인하고자
할 경우 견인 고리에 과도한 하중이 가해져
견인 고리 , 로프 또는 체인이 파손되어 심각
한 차량 손상이나 부상이 날 수 있습니다 .
자사 직영 서비스센터 또는 서비스협력사
또는 견인 전문 업체에 의뢰하십시오 .
경 고
자동변속기 차량은 자동변속기 오일이 누유가
없을때만 일반 차량으로의 견인이 가능합니다 .
오일 누유가 없는지 확인하십시오 . 오일 누유
가 발생한 상태에서 일반차량으로의 견인은
변속기가 파손될 수 있습니다 .
주 의
• 견인이 잘 이루어지지 않는다면 무리하
게 견인을 계속하려고 하지 마시고 자사
직영 서비스센터 또는 서비스협력사 또
는 견인 전문 업체를 이용하십시오 .
• 가능한 차량 앞쪽으로 똑바로 향하여 견
인하십시오 .
• 견인할 때 차량으로부터 멀리 떨어져 계
십시오 .
경 고
※ 견인 시 유의 사항
• 바퀴가 진흙 , 모래 또는 도랑 등 차량 자체의
힘으로 빠져 나올 수 없는 상태에 있을때 절대
임의로 견인하지 마십시오 .
• 견인하는 차량보다 무거운 차량의 견인은 피
하십시오 .
• 브레이크 제동 성능이 평소보다 나빠지므로
제동시에는 브레이크 페달을 평소보다 세게
밟으십시오 .
• 파워 스티어링 휠 장착 차량은 파워 스티어링
휠 장치가 작동되지 않게 되어 스티어링 휠 조
작이 상당히 부드럽지 않기 때문에 평소보다
스티어링 휠을 세게 조작하십시오 .
• 긴 경사길을 내려올 때는 브레이크가 과열되
어 제동 성능이 떨어질 우려가 있으므로 자주
차량을 정지하여 브레이크 온도를 식히십시오 .
• 자동변속기 차량은 위급시 짧은 거리 (견인속
도 : 15 km/h 이내, 견인거리 1 .5 km 이내 )를 제
외하고는 일반차량으로의 견인을 하지 마십시
오 .
변속기가 파손될 수 있습니다 .
MD-6-비상시 응급 조치(2).indd 202012-07-05 오전 11:45:34

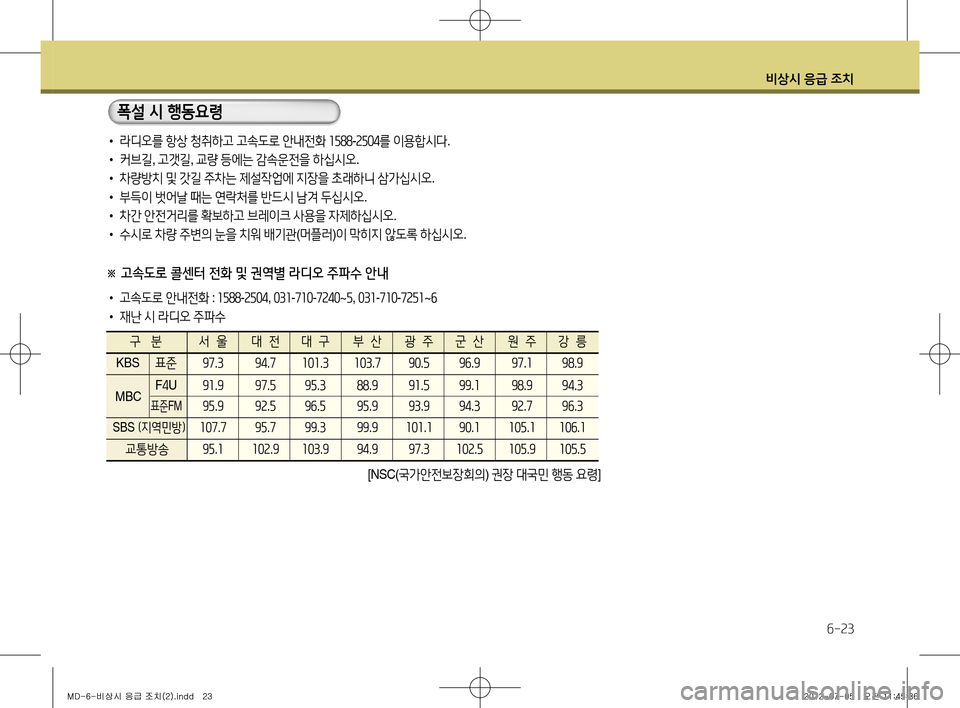

비상시 응급 조치
6-23
• 라디오를 항상 청취하고 고속도로 안내전화 1588 -2504 를 이용합시다 .
• 커브길 , 고갯길 , 교량 등에는 감속운전을 하십시오 .
• 차량방치 및 갓길 주차는 제설작업에 지장을 초래하니 삼가십시오 .
• 부득이 벗어날 때는 연락처를 반드시 남겨 두십시오 .
• 차간 안전거리를 확보하고 브레이크 사용을 자제하십시오 .
• 수시로 차량 주변의 눈을 치워 배기관 (머플러 )이 막히지 않도록 하십시오 .
※ 고속도로 콜센터 전화 및 권역별 라디오 주파수 안내
• 고속도로 안내전화 : 1588 -2504 , 031 -710 -7240 ~5, 031 -710 -7251 ~6
• 재난 시 라디오 주파수
구 분 서 울 대 전 대 구 부 산 광 주 군 산 원 주 강 릉 KBS 표준 97.3 94.7 101.3 103.7 90.5 96.9 97.1 98.9
MBC
F4U 91.9 97.5 95.3 88.9 91.5 99.1 98.9 94.3

표준 FM 95.9 92.5 96.5 95.9 93.9 94.3 92.7 96.3

SBS (지역민방) 107.7 95.7 99.3 99.9 101.1 90.1 105.1 106.1
교통방송 95.1 102.9 103.9 94.9 97.3 102.5 105.9 105.5
[NSC( 국가안전보장회의 ) 권장 대국민 행동 요령 ]
폭설 시 행동요령
MD-6-비상시 응급 조치(2).indd 232012-07-05 오전 11:45:36

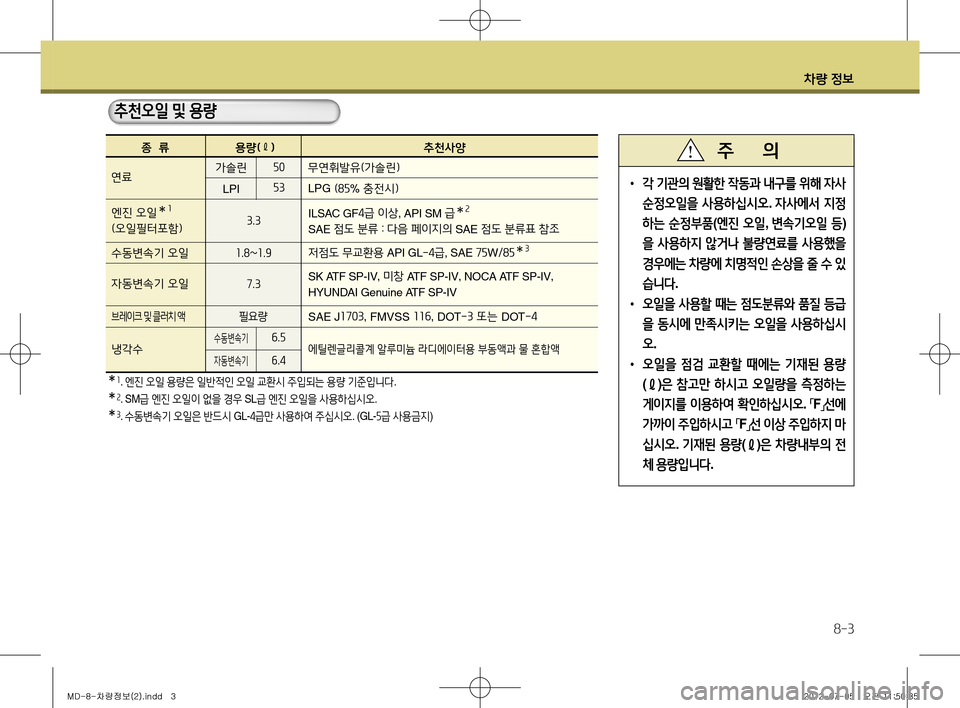

차량 정보
8-3
추천오일 및 용량
종 류 용량( ℓ
) 추천사양
50 53
3.3무연휘발유(가솔린) LPG (85% 충전시)
엔진 오일
✽1
(오일필터포함)
연료
자동변속기 오일
수동변속기 오일
브레이크 및 클러치 액SAE J
1703,
FMVSS 116,
DOT-3 또는
DOT-4필요량
냉각수에틸렌글리콜계 알루미늄 라디에이터용 부동액과 물 혼합액
✽ 1
. 엔진 오일 용량은 일반적인 오일 교환시 주입되는 용량 기준입니다 .
✽ 2
. SM 급 엔진 오일이 없을 경우 SL급 엔진 오일을 사용하십시오 .
✽ 3
. 수동변속기 오일은 반드시 GL -4 급만 사용하여 주십시오 . (GL-5급 사용금지 )
ILSAC GF 4급 이상,
API SM 급✽2
SAE
점도 분류 : 다음 페이지의
SAE 점도 분류표 참조
1.8~1.9
7.3저점도 무교환용 API GL-4급,
SAE 75
W/85✽ 3
SK ATF SP-IV
, 미창
ATF SP-IV ,
NOCA ATF SP-IV ,
HYUNDAI Genuine ATF SP-IV
6.5수동변속기 자동변속기
6.4
가솔린
LPI
• 각 기관의 원활한 작동과 내구를 위해 자사
순정오일을 사용하십시오 . 자사에서 지정
하는 순정부품 (엔진 오일 , 변속기오일 등 )
을 사용하지 않거나 불량연료를 사용했을
경우에는 차량에 치명적인 손상을 줄 수 있
습니다 .
• 오일을 사용할 때는 점도분류와 품질 등급
을 동시에 만족시키는 오일을 사용하십시
오 .
• 오일을 점검 교환할 때에는 기재된 용량
( ℓ )은 참고만 하시고 오일량을 측정하는
게이지를 이용하여 확인하십시오 .
「F
」선에

가까이 주입하시고
「 F
」선
이상 주입하지 마
십시오 . 기재된 용량 (ℓ )은 차량내부의 전
체 용량입니다 .
주 의
MD-8-차량정보(2).indd 32012-07-05 오전 11:50:35

색인
3
중앙 도어 잠금 스위치 ................................................................................................4-17
차속 감응 자동 도어 잠금 장치 ................................................................................ 4-18
충돌 감지 자동 도어 잠금해제 장치 ...................................................................... 4-17
동승석 에어백 ............................................................................................................. 3-32
뒷좌석 ............................................................................................................................ 3-11
뒷좌석 접는 방법 ........................................................................................................ 3-12
[ㄹ]
라벨(자기인증) .............................................................................................................. 8-5
라벨(에어백) ................................................................................................................. 3-45
룸램프 ............................................................................................................................ 4-97
[ㅁ]
맵램프 ............................................................................................................................ 4-96
무선 도어 잠금 장치 ..................................................................................................... 4-5
미러 ................................................................................................................................. 4-39
실내 미러 ............................................................................................................................. 4-39
실외 미러 ............................................................................................................................. 4-39
하이패스 미러( ETCS) .................................................................................................. 4-40
미착용 경고등 및 경고음(안전벨트) ................................................................... 3-18
밀폐된 공간에서 워밍업 또는 차량 점검 금지 .............................................. 2-11
[ㅂ]
배출가스 저감을 위한 차량관리 ........................................................................... 7-69배출가스 제어장치의 관리 및 정비 .....................................................................
7-69
배출가스 허용기준 .................................................................................................... 7-68
배터리 점검 .................................................................................................................. 7-39
배터리 점프 ...................................................................................................................... 6-5
벨트 점검 ...................................................................................................................... 7-31
변속기(수동) ................................................................................................................ 5-17
변속기(자동) ................................................................................................................ 5-20
변속기 오일 용량 ........................................................................................................... 8-3
브레이크 ........................................................................................................................ 5-27
브레이크/클러치 액 점검 ....................................................................................... 7-29
브레이크/클러치 오일 용량 ...................................................................................... 8-3
블루투스 핸즈프리 .................................................................................................. 4-134
비상 삼각대 ...................................................................................................................... 6-4
비상 시동 ......................................................................................................................... 6-5
비상경고등 ................................................................................................................... 4-89
[ㅅ]
사고 및 차량 화재 시 응급조치 ............................................................................. 6-21
사용자 설정 .................................................................................................................. 4-60
사이드 에어백 ............................................................................................................. 3-33
상향, 하향 변환 ............................................................................................................ 4-92
서리제거(열선) ........................................................................................................... 4-99
선루프 .............................................................................................................................. 4-32
선바이저 ....................................................................................................................... 4-127
