Moottorin siirtyminen STOP-tilaan


Stop & Go -järjestelmä



- käsivalintaisessa vaihteistossa;
paina
kytkinpoljin pohjaan,

- BMP-vaihteistossa;



●
vaihteenvalitsin asentoon A
tai M
,
vapauta jarrupoljin,

●
tai vaihteenvalitsin asentoon N
ja
jarrupoljin vapautettuna, vie valitsin
asentoon A
tai M
,

●
tai kytke peruutusvaihde.

Moottorin siirtyminen START-tilaan

AJAMINEN


Poiskytkentä/uudelleenkytkentä


- käsivalintaisessa vaihtestossa;
kun auto
seisoo, siirrä vaihteenvalitsin vapaalle ja
päästä kytkinpoljin,

- BMP-vaihteistossa;
kun auto seisoo,
pidä jarrupoljin painettuna tai vie
vaihteenvalitsin asentoon N
.
Voit milloin tahansa kytkeä järjestelmän pois
toiminnasta painamalla painiketta "S - OFF"
;
painikkeen merkkivalo syttyy ja mittariston
näyttöön tulee viesti.
Järjestelmä kytkeytyy automaattisesti jälleen
toimintaan aina, kun auto käynnistetään
avaimella. Tietyissä erityistapauksissa START-tila voi
laueta automaattisesti; mittariston näyttöön
tulee viesti sekä merkkivalo "S"
vilkkuu
muutaman sekunnin ja sammuu sitten.
Ennen polttonesteen täyttöä tai mitään
toimenpidettä moottoritilassa tai ennen
kuin poistut autosta, katkaise sytytysvirta
ehdottomasti virta-avaimella. Tietyissä tapauksissa STOP-tila ei ole
käytettävissä; mittariston näyttöön tulee viesti
ja merkkivalo "S"
vilkkuu muutaman sekunnin,
jonka jälkeen se sammuu.



55



56




57

Merkkivalo "S"
syttyy mittaristossa ja
moottori asettuu valmiustilaan: Merkkivalo "S"
sammuu ja moottori
käynnistyy uudelleen:
Moottorin automaattinen sammuminen
on ainoastaan mahdollista silloin, kun
ajonopeus 10 km/h ylittyy, millä estetään
toistuvat moottorin sammumiset silloin,
kun ajetaan hitaasti.
17
KÄYTTÖÖNOTTO
Käyttöönotto

31
1
VALMIINA AJOON



Ovet ja takaluukku



Keskuslukitus

Avaimen taitto
Ajoneuvon lukituksen avaaminen

Takaovien tai takaluukun lukituksen
avaaminen
Avain kääntyy esiin painamalla
tätä painiketta.
Avain taitetaan sisään painamalla
ensin painiketta, jonka jälkeen
avainta voidaan kääntää.
Jos et paina painiketta, avaimen mekanismi
saattaa vahingoittua.


Varmuuslukitus

Varmuuslukitus kytkeytyy pois päältä:


- kun ovet avataan ja

- kun virta-avain käännetään
MAR -asentoon.


KAUKO-OHJAIN

Tätä kytkintä painamalla avataan
ainoastaan etuovien lukitus (Van)
tai kaikkien ovien lukitus (Combi).

Kun lukitus avataan, suuntavalot
vilkkuvat kaksi kertaa.

Tätä kytkintä painamalla
tavaratilan lukitus (Van) tai
ainoastaan kääntyvien takaovien
tai takaluukun lukitus (Combi)
avautuu. Painamalla lyhyesti tätä
kytkintä lukitaan auton kaikki
ovet. Lukituksen yhteydessä
suuntavalot vilkkuvat kerran.
Jos jokin ovista on auki tai huonosti suljettu,
keskuslukitus ei toimi. Tämän osoitukseksi
suuntavalot vilkkuvat kolme kertaa. Kun tätä kytkintä painetaan kaksi
kertaa, varmuuslukitus kytkeytyy
päälle.
Kun varmuuslukitus on päällä,
ovien ulko- ja sisäkahvat eivät toimi.
Älä jätä ketään auton sisään, kun se on
varmuuslukittu. Suuntavalot vilkkuvat kerran,
kun varmuuslukitus kytketään käyttöön.

34



Ovet ja takaluukku


ELEKTRONINEN
KÄYNNISTYKSENESTOJÄRJESTELMÄ
Kaikissa avaimissa on elektroninen
käynnistyksenestolaite.
Tämä laite lukitsee moottorin
virransyöttöjärjestelmän. Käynnistyksenestolaite
kytkeytyy automaattisesti päälle, kun avain
poistetaan virtalukosta.
Kun sytytysvirta on kytketty, tieto siirtyy avaimesta
auton käynnistyksenestojärjestelmään.
Tämä merkkivalo sammuu,
kun sytytysvirta on kytketty ja
avain tunnistettu. Auto voidaan
käynnistää.
Jos virta-avainta ei tunnisteta, autoa ei voi
käynnistää. Vaihda avainta ja tarkistuta
viallinen avain valtuutetulla CITROËN -
huoltokorjaamolla.

Käyttö

Älä tee mitään muutoksia elektroniseen
ajonestojärjestelmään.
Käsitellessäsi kauko-ohjainta vaikkapa
taskussasi, saatat vahingossa avata lukot.
Muiden radiotaajuuslaitteiden (matkapuhelin,
kotimurtohälytin) yhtäaikainen käyttö
saattaa hetkellisesti häiritä kauko-ohjaimen
toimintaa.

Kun ostat käytetyn auton:



- muista pyytää koodikortti itsellesi

- Vie auto valtuutettuun CITROËN-
huoltokorjaamoon avainten
muistiintallennusta varten. Näin voit olla
varma, että auton voi käynnistää vain
sinulla olevilla avaimilla.





KOODIKORTTI

Auton mukana toimitetaan koodikortti ja
vara-avaimet.
Koodikortissa on tunnistekoodi, jota
valtuutettu CITROËN-huoltokorjaamo
tarvitsee kaikissa ajonestolaitteelle
tehtävissä toimenpiteissä. Koodi on peitetty
kalvolla, jonka saa poistaa ainoastaan
tarvittaessa.
Säilytä kortti turvallisessa paikassa, ei
missään tapauksessa autossa.
Pitkille matkoille lähdettäessä on kortti
otettava mukaan.
Jos haluat pitää ovet lukittuina ajon
aikana, sinun tulee muistaa, että ovien
lukitus vaikeuttaa auttajien pääsyä auton
matkustamoon onnettomuustilanteessa.
Turvallisuuden vuoksi (erityisesti,
jos autossa on lapsia) ota avain pois
virtalukosta aina poistuessasi autosta.

35
1
VALMIINA AJOON



Ovet ja takaluukku


HÄLYTIN

Hälytinjärjestelmä:


- antaa ulkoisen kokonaissuojan auton
ovissa ja luukuissa (ovet, konepelti) sekä
virransyötössä olevien tunnistimien avulla,

- suojaa matkustamotilaa,

- sisältää kallistuksen tunnistimen ja,

- tunnistaa virtalukkoon työnnetyn
avaimen.
Järjestelmään kuuluu hälytyssireeni.


Hälyttimen päälle kytkentä

Varmista ensin, että kaikki ovet ja luukut on
suljettu.
Hälytin kytkeytyy päälle kytkintä
painamalla, suojat kytkeytyvät
päälle muutaman sekunnin
kuluttua.
Kun hälytin on valmiustilassa, autoon
murtautuminen laukaisee sireenin noin
30 sekunniksi ja samalla suuntavalot
syttyvät.
Tämän jälkeen hälytin palaa valmiustilaan.
Hälytin laukeaa myös, kun virransyöttö
katkeaa.


Pois päältä kytkentä kauko-ohjaimella

Pois päältä kytkentä avaimen avulla

Avaa ovien lukitus avaimella, astu autoon.
Kytke sytytysvirta MAR
-asentoon, avaimen
koodin tunnistaminen katkaisee hälytyksen.


Kallistuksentunnistimen ja sisätilan
suojauksen kytkeminen pois päältä
Käyttö

Vahingossa lauenneen sireenin saa nopeasti
pois päältä avaamalla ajoneuvon lukituksen
kauko-ohjaimella.
Jotta hälytin ei menisi valmiustilaan, lukitse
auto avaimella, esimerkiksi ennen auton
pesua.
Kun tätä painiketta painetaan,
valmiustila menee pois päältä
auton lukitusta avattaessa.


Murtautumisyrityksestä ilmoittava
merkinanto
Jos ajoneuvoosi on
poissaollessasi yritetty
murtautua, palatessasi sähköisen
käynnistekseneston merkkivalo
vilkkuu tai mittariston näyttöön ilmestyy
varoitusviesti.
Kallistuksenesto ja sisätilan
suojaus kytketään pois päältä
painamalla kattovalaisimessa
olevaa painiketta. Tee tämä
jokaisen virran katkaisun jälkeen, jos haluat
sen olevan voimassa.

42

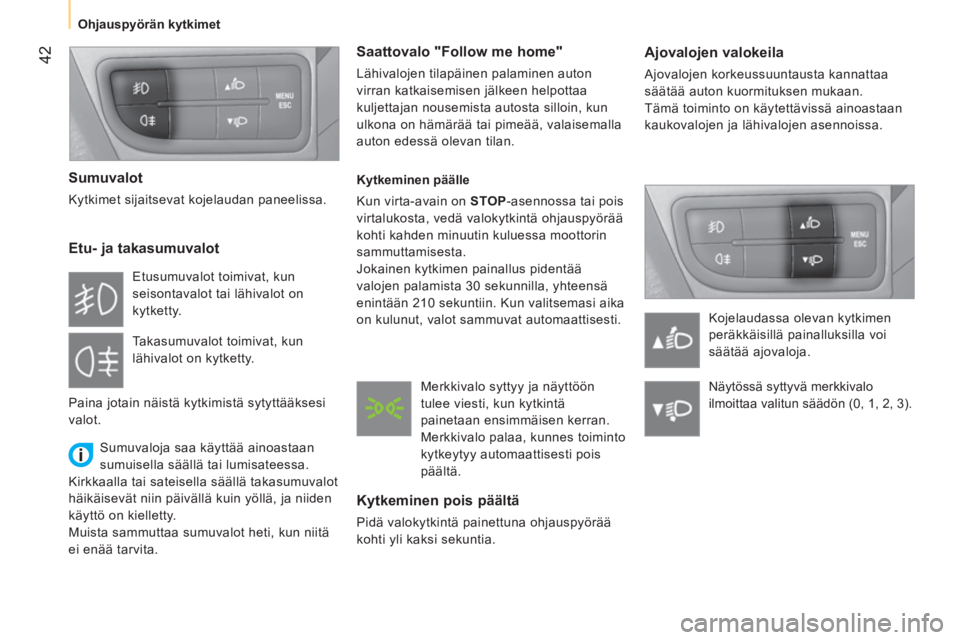

Ohjauspyörän kytkimet



Ajovalojen valokeila

Ajovalojen korkeussuuntausta kannattaa
säätää auton kuormituksen mukaan.
Tämä toiminto on käytettävissä ainoastaan
kaukovalojen ja lähivalojen asennoissa.
Kojelaudassa olevan kytkimen
peräkkäisillä painalluksilla voi
säätää ajovaloja.

Sumuvalot

Kytkimet sijaitsevat kojelaudan paneelissa.


Etu- ja takasumuvalot

Sumuvaloja saa käyttää ainoastaan
sumuisella säällä tai lumisateessa.
Kirkkaalla tai sateisella säällä takasumuvalot
häikäisevät niin päivällä kuin yöllä, ja niiden
käyttö on kielletty.
Muista sammuttaa sumuvalot heti, kun niitä
ei enää tarvita.


Saattovalo "Follow me home"

Lähivalojen tilapäinen palaminen auton
virran katkaisemisen jälkeen helpottaa
kuljettajan nousemista autosta silloin, kun
ulkona on hämärää tai pimeää, valaisemalla
auton edessä olevan tilan.

Kytkeminen päälle
Kun virta-avain on STOP -asennossa tai pois
virtalukosta, vedä valokytkintä ohjauspyörää
kohti kahden minuutin kuluessa moottorin
sammuttamisesta.
Jokainen kytkimen painallus pidentää
valojen palamista 30 sekunnilla, yhteensä
enintään 210 sekuntiin. Kun valitsemasi aika
on kulunut, valot sammuvat automaattisesti.

Kytkeminen pois päältä

Pidä valokytkintä painettuna ohjauspyörää
kohti yli kaksi sekuntia. Etusumuvalot toimivat, kun
seisontavalot tai lähivalot on
kytketty.
Takasumuvalot toimivat, kun
lähivalot on kytketty.
Paina jotain näistä kytkimistä sytyttääksesi
valot.
Merkkivalo syttyy ja näyttöön
tulee viesti, kun kytkintä
painetaan ensimmäisen kerran.
Merkkivalo palaa, kunnes toiminto
kytkeytyy automaattisesti pois
päältä.
Näytössä syttyvä merkkivalo
ilmoittaa valitun säädön (0, 1, 2, 3).

44



Ohjauspyörän kytkimet



Kytkentä takaisin päälle


- Paina uudelleen
kytkimen päässä olevaa
painiketta.
tai


- Paina kaasupoljinta,
kunnes lähellä
ohjelmoitua nopeutta
oleva nopeus on
saavutettu.

- Kytke valittu vaihde nopeuden
ohjelmoinnin aikana.
Auto alkaa kulkea viimeksi ohjelmoidulla
nopeudella. Kun toiminto valitaan,
vakionopeudensäätimen merkkivalo
mittaristossa syttyy:
VAKIONOPEUDENSÄÄDIN

"Vauhti, jolla kuljettaja haluaa ajaa".
Tämä ajovakautta ja -mukavuutta parantava
järjestelmä, jota voidaan käyttää pitkillä
matkoilla, mahdollistaa kuljettajan muistiin
tallentaman nopeuden ylläpitämisen
painamatta kaasupoljinta.
Toiminto voidaan kytkeä päälle tai se
voidaan ohjelmoida vain silloin, kun
ajonopeus on yli 30 km/h ja vähintään 2.
vaihde on kytkettynä.

Toiminnon valinta



- Kierrä rengas asentoon
ON
. Säädin on
valittu, mutta se ei
ole vielä toiminnassa
eikä nopeuksia ole
ohjelmoitu.



Toiminnon ottaminen
käyttöön ensimmäistä
kertaa/nopeusarvon
ohjelmointi


- Kiihdytä haluamaasi
nopeuteen kaasupoljinta
painamalla.

- Tallenna nopeus siirtämällä kytkintä
ylöspäin (+) vähintään sekunnin ajan,
jonka jälkeen voit irrottaa kytkimestä.
Nopeus ohjelmoituu muistiin. Voit päästää
kaasupolkimesta ja auto pitää tämän
nopeuden.


Nopeuden hetkellinen
ylitys

Ajonopeutta voi hetkellisesti
kiihdyttää
ja ajaa
ohjelmoitua nopeuden
ohjearvoa suuremmalla
nopeudella (esim.
ohituksessa).
Kun kaasupoljin vapautetaan, ajonopeus palaa
ohjelmoituun ohjearvoon.




Pois kytkentä



- Paina kytkimen päässä
olevaa painiketta.
tai


- Paina jarru- tai
kytkinpoljinta.
Vakionopeudensäädin kytkeytyy pois
toiminnasta myös silloin, kun ABS- tai
ESP-järjestelmä aktivoituu toimintaan.

50




Vaihteisto ja ohjauspyörä



BMP-VAIHTEISTO

Elektronisesti ohjattu, käsivalintainen,
viisivaihteinen vaihteisto tarjoaa valinnan
mukaan joko automatiikan edut tai käsin
tapahtuvan vaihteensiirron mielihyvän.
Tässä vaihteistossa voi valita kaksi
toimintatapaa:


- automaattitilan, jossa ohjainlaite ohjaa
vaihteita automaattisesti ilman, että
kuljettaja tekee mitään

- käsivalintaisen tilan, jossa kuljettaja siirtää
vaihteita vaihteenvalitsimen avulla.
Vaihteistoon kuuluu:


1.
keskikonsolin vaihteenvalitsin 1
, jolla
valitaan ajotila, peruutusvaihde ja
vapaavaihde tai siirretään vaihteita
käsivalintaisessa tilassa,

2.
painike 2,
jolla kytketään toimintaan tai
toiminnasta pois taloudellisen ajon ohjelma.


Vaihteenvalitsimen valintalevy

Kaikki vaihteenvalitsimen siirrot tehdään
keskiasennosta lähtien.

N
: vapaa
Kun käynnistät auton, pidä jalka jarrupolkimella
ja siirrä vaihde vapaalle viemällä
vaihteenvalitsin oikealle ja sitten ylös.

R
: peruutusvaihde
Kun auto on pysähdyksissä, pidä jalkaa
jarrupolkimella ja siirrä vaihteenvalitsin
oikealle ja sitten alas.

M
+/-: manuaalinen tila, jossa vaihteet
vaihdetaan käsin
Valitse tämä tila painamalla
vaihteenvalitsinta pitkään vasemmalle, ja
tämän jälkeen:


- suuremmalle vaihdetaan painamalla
vipua + -merkkiä kohden,

- pienemmälle vaihdetaan painamalla
vipua - -merkkiä kohden.


Mittariston näytöt


N.
Va p a a

R.
Peruutus

1 2 3 4 5.
Kytketyt vaihteet

AUTO.
Syttyy, kun automaattitila valitaan;
sammuu, kun siirrytään käsivalintaiseen
ajotilaan.

E.
Syttyy, kun taloudellisen ajon ohjelma
kytketään toimintaan; sammuu, kun ohjelma
kytketään pois toiminnasta.
A
: automaattitoimintatila
Valitse tämä tila painamalla
vaihteenvalitsinta pitkään vasemmalle.

E
: taloudellisen ajon ohjelma
Paina painikkeesta, niin ohjelma kytkeytyy
toimintaan tai pois toiminnasta.

52




Vaihteisto ja ohjauspyörä




Auton pysäyttäminen

Moottorin pysäyttämiseksi, jalan painaessa
jarrupoljinta voit:


- valita ykkösvaihteen tai peruutusvaihteen

- kiristää seisontajarrun, jotta auto pysyy
liikkumattomana

- katkaista virran.
Vaihteen hetkellinen vaihtaminen AUTO -
tilassa
Voit hetkellisesti vaihtaa vaihdetta myös
vaihteenvalitsimella.
Tämä ei katkaise automaattitilaa, mutta sillä
voidaan hetkeksi siirtyä vaihteiden vaihtoon
käsin (esimerkiksi: ajoneuvon ohittaminen).

"AUTO"
jää näkyviin mittariston näyttöön.

Taloudellisen ajon ohjelma "ECO"
Tämä ohjelma täydentää automaattitilaa
pienentäen polttoaineen kulutusta.
Paina painiketta E
, niin ohjelma kytkeytyy
päälle.

Käsivalintatila

Automaattitilan käytön jälkeen voit siirtyä
käsivalintaan valitsemalla jälleen A/M
-
asennon.

"E"
tulee mittariston näyttöön,
lähelle symbolia "AUTO"
sekä
vaihteiston valitsemaa vaihdetta.
Vaihteisto valitsee siis auton nopeuteen,
moottorin kierroslukuun ja kaasupolkimeen
kohdistuvan poljinpaineen voimakkuuden
mukaan sopivimman vaihteen, jotta
polttoaineen kulutus vähenee.

AUTO
katoaa ja kytkettävät
vaihteet tulevat peräkkäin
mittariston näytölle.
Jalkaa ei tarvitse nostaa kaasupolkimelta,
jotta vaihde kytkeytyy.
Vaihteensiirtopyynnöt annetaan vain,
jos käyntinopeus sen sallii. Jos vaihto
ei ole mahdollinen, järjestelmä lähettää
merkkiäänen.
Jos ajetaan alhaisella nopeudella tai ollaan
lähestymässä pakollista pysähtymistä
tai vaikkapa liikennevaloja, vaihde
siirtyy automaattisesti pienemmälle aina
ykkösvaihteeseen saakka.

Päästä jarrupoljin vapaaksi sen
jälkeen, kun mittariston näytöltä on
sammunut valittu vaihde.
Älä koskaan poistu autosta, kun
vaihteisto on vapaalla (asento N
).
Jos näin käy, virran katketessa kuuluu
merkkiääni (virta-avain asennossa STOP
).
