Votre véhicule reprend une partie des
équipements décrits dans ce document, en
fonction du niveau de finition, de la version
et des caractéristiques propres au pays de
commercialisation.
La pose d’un équipement ou d’un accessoire
électrique non référencé par Citroën, peut
entraîner une panne du système électronique de
votre véhicule. Veuillez noter cette particularité
et prendre contact avec un représentant de la
marque Citroën pour vous faire présenter les
équipements et accessoires référencés.
Citroën présente, sur tous les continents,
une gamme riche,
alliant technologie et esprit d’innovation permanent,
pour une approche moderne et créative de la mobilité.
Nous vous remercions et vous félicitons de votre choix.

Bonne Route !

Nous attirons votre attention...


Au volant de votre nouveau véhicule,
connaître chaque équipement,
chaque commande, chaque réglage,
rend plus confortable et plus agréable
vos déplacements, vos voyages.
Légende

vous oriente vers une information
complémentaire.
vous signale une information importante liée à
l’utilisation d’un équipement.
vous met en garde sur la sécurité des personnes
et l’utilisation des équipements à bord.

Sommaire
2. CARACTÉRISTIQUES
TECHNIQUES 58-674. ERGONOMIE et
CONFORT 95-112
Dimensions 58
Motorisations 64
Masses 66 À l’extérieur 4
Ouvrir 5
À l’intérieur 6
Poste de conduite 7
Espace
de chargement 8
Aménagements
arrière 9
Bien s’installer 10
Bien voir 12
Bien ventiler 13
Bien surveiller 14
Bien sécuriser
les passagers 15
Bien conduire 16
Démarrer 18
Eco-conduite 19
PRISE en MAIN
4-20
Sièges avant 95
Siège passager
escamotable 97
Banquette arrière 98
Dégivrage et
désembuage 102
Air conditionné 103
Aménagements
avant 106
Aménagements
espace de
chargement 108
Aménagements
arrière 110
Éclairage intérieur 11 2
3. TECHNOLOGIE
à BORD 68-94
Ordinateur de bord /
Confi guration -
Personnalisation
du véhicule 68
Aide au
stationnement
arrière 72
Autoradio 73
Commandes
au volant 74
Système
mains-libres
Bluetooth 77
1. PRÊT à PARTIR
21-57
Combinés 21
Témoins 22
Jauge à carburant 29
Température
du liquide de
refroidissement 29
Indicateur d’entretien
et témoin
d’huile moteur 30
Rhéostat
d’éclairage 30
Télécommande 31
Clé 33
Carte confi dentielle 34
Alarme 35
Ouvertures 36
Fermetures 39
Commande
d’éclairage 41
Commande
d’essuie-vitre 43
Régulateur
de vitesse 44
Limiteur fi xe
de vitesse 45
Rétroviseurs 46
Lève-vitres 47
Réglage du volant 48
Boîte de vitesses
manuelle 48
Indicateur de
changement de
rapport 49
Boîte de vitesses
manuelle pilotée 50
Aide au démarrage
en pente 54
Stop & Start 55

SOMM
A
IR
E

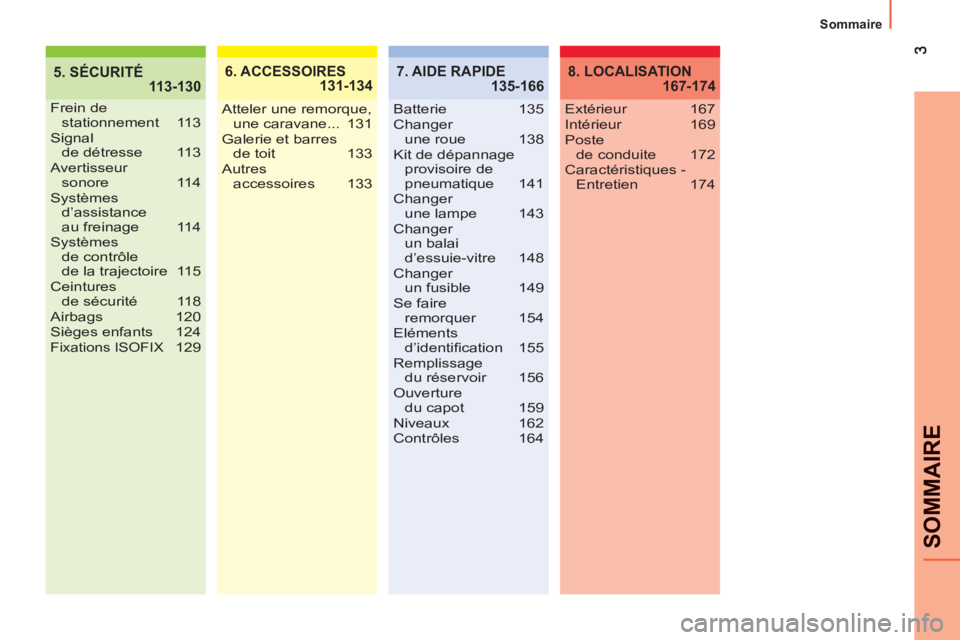

Sommaire
5. SÉCURITÉ
113-1306. ACCESSOIRES
131-134
Frein de
stationnement 113
Signal
de détresse 113
Avertisseur
sonore 114
Systèmes
d’assistance
au freinage 114
Systèmes
de contrôle
de la trajectoire 115
Ceintures
de sécurité 118
Airbags 120
Sièges enfants 124
Fixations ISOFIX 129Atteler une remorque,
une caravane... 131
Galerie et barres
de toit 133
Autres
accessoires 133
7. AIDE RAPIDE
135-166
Batterie 135
Changer
une roue 138
Kit de dépannage
provisoire de
pneumatique 141
Changer
une lampe 143
Changer
un balai
d’essuie-vitre 148
Changer
un fusible 149
Se faire
remorquer 154
Eléments
d’identifi cation 155
Remplissage
du réservoir 156
Ouverture
du capot 159
Niveaux 162
Contrôles 164
8. LOCALISATION
167-174
Extérieur 167
Intérieur 169
Poste
de conduite 172
Caractéristiques -
Entretien 174

5
PRISE en MAI
N
Prise en main
OUVRIR


Clé à télécommande



A.
Dépliage / Repliage de la clé.

B.
Déverrouillage uniquement des portes
avant (Fourgonnette) ou de toutes les
portes (Combi)
(deux clignotements des feux indicateurs
de direction).

C.
Verrouillage centralisé du véhicule
(un seul appui ; un clignotement des feux
indicateurs de direction).
ou
Super-verrouillage du véhicule
(deux appuis consécutifs ; un clignotement
des feux indicateurs de direction).

D.
Déverrouillage de l’espace de chargement
(Fourgonnette) ou uniquement des portes
battantes arrière ou du volet arrière
(Combi).
Si une porte est ouverte ou mal fermée, le non-
verrouillage est signalé par trois clignotements
des feux indicateurs de direction.



31



Réservoir de carburant



1.
Ouverture de la trappe à carburant.

2.
Ouverture et accrochage du bouchon de
réservoir.
Contenance du réservoir : 45 litres environ.



156



Ouverture à 180° des portes arrière

Appuyez sur le loquet, tout en ouvrant la porte
battante.



37



Ouverture / Fermeture des vitres avant
avec la télécommande
Appuyez sur le bouton B
pendant plus de
trois secondes pour déclencher l’ouverture.
Maintenez l’appui jusqu’au niveau d’ouverture
désiré, puis relâchez le bouton, la vitre
s’arrête.
Appuyez sur le bouton C
pendant plus de
trois secondes pour déclencher la fermeture.
Maintenez l’appui jusqu’au niveau de
fermeture désiré, puis relâchez le bouton, la
vitre s’arrête.
Ces opérations peuvent également être
effectuées en insérant et en tournant la clé
dans la serrure des portes avant.



32

11
PRISE en MAI
N
Prise en main

Ceintures avant



A.
Verrouillage.



118

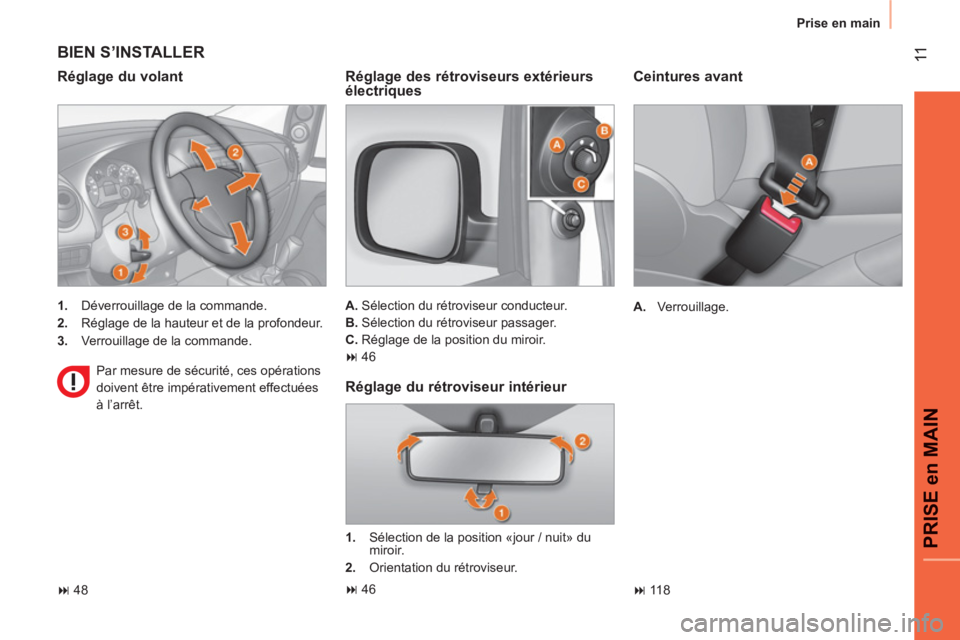

BIEN S’INSTALLER


Réglage du volant



1.
Déverrouillage de la commande.

2.
Réglage de la hauteur et de la profondeur.

3.
Verrouillage de la commande.
Par mesure de sécurité, ces opérations
doivent être impérativement effectuées
à l’arrêt.



48



Réglage des rétroviseurs extérieurs
électriques

A.
Sélection du rétroviseur conducteur.

B.
Sélection du rétroviseur passager.

C.
Réglage de la position du miroir.



46



Réglage du rétroviseur intérieur



1.
Sélection de la position «jour / nuit» du
miroir.

2.
Orientation du rétroviseur.



46

PRISE en MAIN
Prise en main

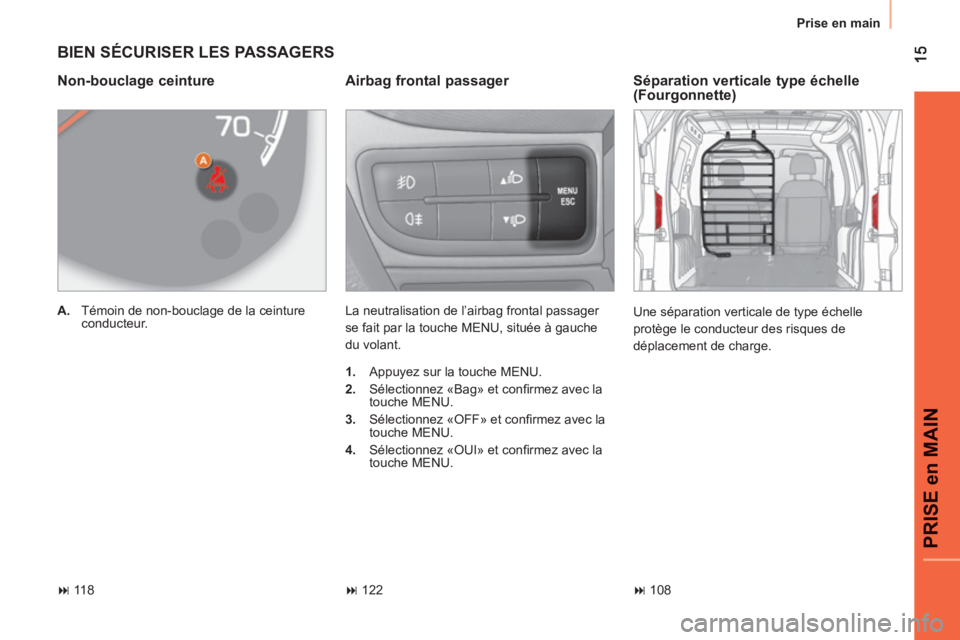

BIEN SÉCURISER LES PASSAGERS


Airbag frontal passager

La neutralisation de l’airbag frontal passager
se fait par la touche MENU, située à gauche
du volant.

Non-bouclage ceinture



A.
Témoin de non-bouclage de la ceinture
conducteur.



118



122



Séparation verticale type échelle
(Fourgonnette)
Une séparation verticale de type échelle
protège le conducteur des risques de
déplacement de charge.



108


1.
Appuyez sur la touche MENU.

2.
Sélectionnez «Bag» et confi rmez avec la
touche MENU.

3.
Sélectionnez «OFF» et confi rmez avec la
touche MENU.

4.
Sélectionnez «OUI» et confi rmez avec la
touche MENU.

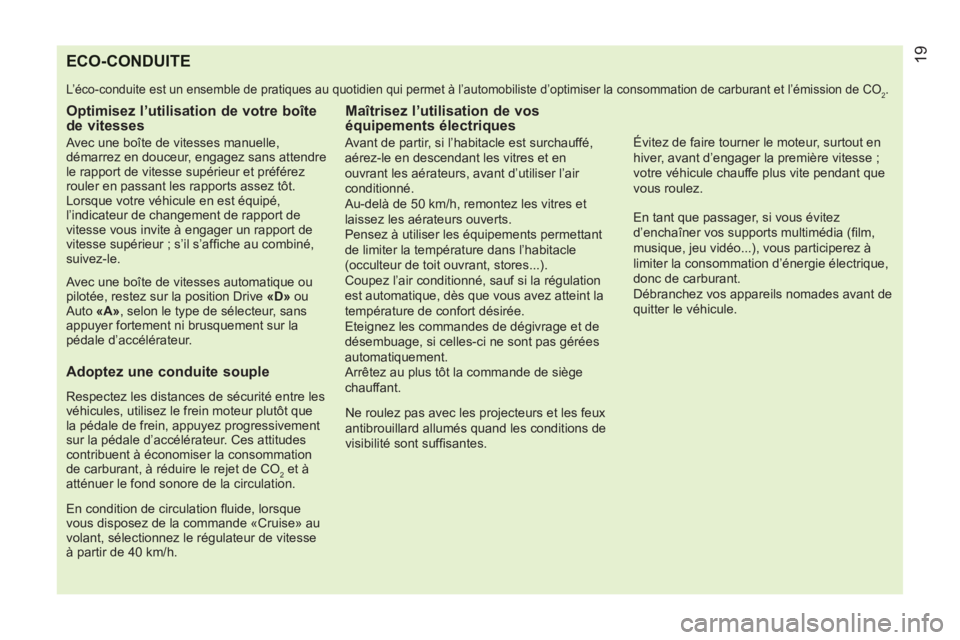

ECO-CONDUITE
L’éco-conduite est un ensemble de pratiques au quotidien qui permet à l’automobiliste d’optimiser la consommation de carburant et l’émission de CO2.


Optimisez l’utilisation de votre boîte
de vitesses

Avec une boîte de vitesses manuelle,
démarrez en douceur, engagez sans attendre
le rapport de vitesse supérieur et préférez
rouler en passant les rapports assez tôt.
Lorsque votre véhicule en est équipé,
l’indicateur de changement de rapport de
vitesse vous invite à engager un rapport de
vitesse supérieur ; s’il s’affi che au combiné,
suivez-le.

Avec une boîte de vitesses automatique ou
pilotée, restez sur la position Drive «D»
ou
Auto «A»
, selon le type de sélecteur, sans
appuyer fortement ni brusquement sur la
pédale d’accélérateur.



Adoptez une conduite souple


Respectez les distances de sécurité entre les
véhicules, utilisez le frein moteur plutôt que
la pédale de frein, appuyez progressivement
sur la pédale d’accélérateur. Ces attitudes
contribuent à économiser la consommation
de carburant, à réduire le rejet de CO
2 et à
atténuer le fond sonore de la circulation.

En condition de circulation fl uide, lorsque
vous disposez de la commande «Cruise» au
volant, sélectionnez le régulateur de vitesse
à partir de 40 km/h.



Maîtrisez l’utilisation de vos
équipements électriques

Avant de partir, si l’habitacle est surchauffé,
aérez-le en descendant les vitres et en
ouvrant les aérateurs, avant d’utiliser l’air
conditionné.
Au-delà de 50 km/h, remontez les vitres et
laissez les aérateurs ouverts.
Pensez à utiliser les équipements permettant
de limiter la température dans l’habitacle
(occulteur de toit ouvrant, stores...).
Coupez l’air conditionné, sauf si la régulation
est automatique, dès que vous avez atteint la
température de confort désirée.
Eteignez les commandes de dégivrage et de
désembuage, si celles-ci ne sont pas gérées
automatiquement.
Arrêtez au plus tôt la commande de siège
chauffant.
19


Ne roulez pas avec les projecteurs et les feux
antibrouillard allumés quand les conditions de
visibilité sont suffi santes.
Évitez de faire tourner le moteur, surtout en
hiver, avant d’engager la première vitesse ;
votre véhicule chauffe plus vite pendant que
vous roulez.

En tant que passager, si vous évitez
d’enchaîner vos supports multimédia (fi lm,
musique, jeu vidéo...), vous participerez à
limiter la consommation d’énergie électrique,
donc de carburant.
Débranchez vos appareils nomades avant de
quitter le véhicule.

23
1
PRÊT à PARTIR


Poste de conduite

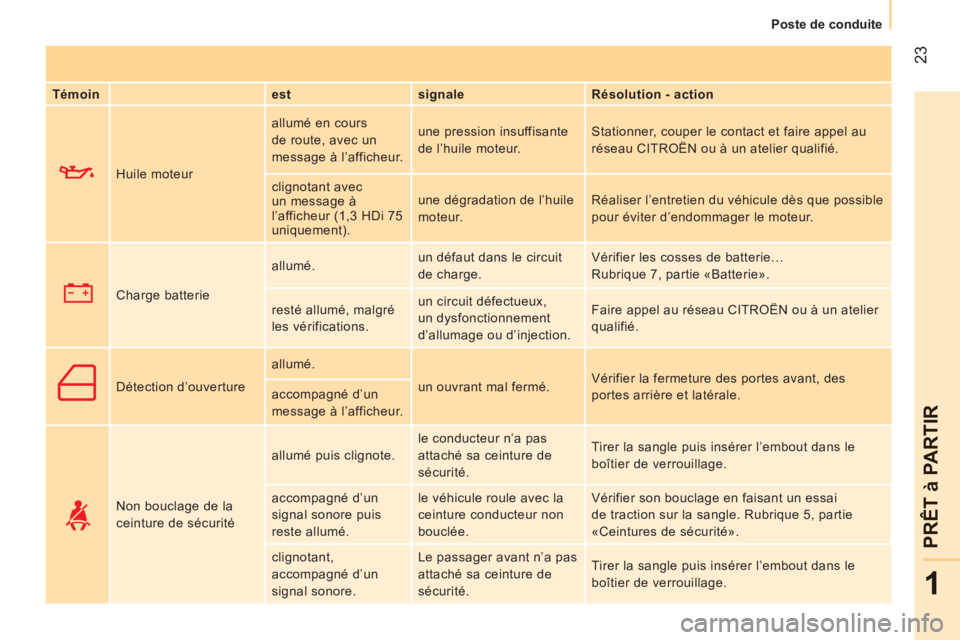

Témoin

est
signale
Résolution - action
Huile moteur allumé en cours
de route, avec un
message à l’afficheur. une pression insuffisante
de l’huile moteur. Stationner, couper le contact et faire appel au
réseau CITROËN ou à un atelier qualifié.
clignotant avec
un message à
l’afficheur (1,3 HDi 75
uniquement). une dégradation de l’huile
moteur. Réaliser l’entretien du véhicule dès que possible
pour éviter d’endommager le moteur.
Charge batterie allumé. un défaut dans le circuit
de charge. Vérifier les cosses de batterie…
Rubrique 7, partie «Batterie».
resté allumé, malgré
les vérifications. un circuit défectueux,
un dysfonctionnement
d’allumage ou d’injection. Faire appel au réseau CITROËN ou à un atelier
qualifié.
Détection d’ouverture allumé.
un ouvrant mal fermé. Vérifier la fermeture des portes avant, des
portes arrière et latérale. accompagné d’un
message à l’afficheur.
Non bouclage de la
ceinture de sécurité allumé puis clignote. le conducteur n’a pas
attaché sa ceinture de
sécurité. Tirer la sangle puis insérer l’embout dans le
boîtier de verrouillage.
accompagné d’un
signal sonore puis
reste allumé. le véhicule roule avec la
ceinture conducteur non
bouclée. Vérifier son bouclage en faisant un essai
de traction sur la sangle. Rubrique 5, partie
«Ceintures de sécurité».
clignotant,
accompagné d’un
signal sonore . Le passager avant n’a pas
attaché sa ceinture de
sécurité. Tirer la sangle puis insérer l’embout dans le
boîtier de verrouillage.
