2013 CITROEN NEMO display

55
1
KLAR FÖR START



Växellåda och ratt



- med en manuell växellåda
: ställ
växelspaken i neutralläget när bilen
står stilla och släpp sedan upp
kopplingspedalen,

- med en elstyrd manuell växellåda
:
trampa ned bromspedalen när bilen står
stilla.
Särskilda fall när STOP-läget inte kan
kopplas in
STOP-läget aktiveras inte om:


- förardörren är öppen,

- förarens säkerhetsbälte är lossat,

- borttagningen av imma på bakrutan är
aktiverad,

- vindrutetorkaren står i det snabba läget,

- backväxeln är ilagd,

- vissa punktvisa förhållanden
(batteriladdning, motortemperatur,
regenerering av partikelfiltret,
bromsservo, utetemperatur...) inte tillåter
det, för att skydda systemet.
I detta fall visas ett meddelande på
displayen i instrumenttavlan, åtföljt
av att kontrollampan "S"
blinkar i
några sekunder och sedan släcks.

Detta funktionssätt är helt normalt.













STOP & START

Stop & Start -systemet ställer tillfälligt
motorn i viloläge - STOP-läge - när du
stannar bilen (rödljus, köbildning etc.)
Motorn startar automatiskt igen - START-
läget - när du trampar på gasen för att köra
iväg. Omstarten sker momentant, snabbt
och tyst.
Stop & Start lämpar sig perfekt för
stadstrafik och ger lägre bränsleförbrukning,
sänker utsläppen av förorenande avgaser
och sänker ljudnivån – bilen blir helt tyst när
du stannar.

Funktion


Ställa motorn i STOP-läge
Kontrollampan "S"
tänds i
instrumenttavlan och motorn ställer
sig i viloläge: Motorn kan bara stängas av
automatiskt när bilens hastighet
överstiger ca 10 km/tim, för att undvika
upprepade motorstopp i låg fart.

I bilar med Stop & Start är
backstarthjälpen urkopplad i
STOP-läget.
Lämna aldrig bilen utan att först ha
stängt av tändningen med nyckeln.

Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen
med nyckeln.

56



Växellåda och ratt


Särskilda fall: automatisk aktivering av
START-läget
START-läget aktiveras automatiskt om:


- bilen rullar med frihjul i en backe,

- vindrutetorkaren står i det snabba läget,

- motorn har varit avstängd i cirka
3 minuter, i bilar med Stop & Start,

- vissa punktvisa förhållanden
(batteriladdning, motortemperatur,
bromsservo, reglering av
luftkonditionering...) så kräver för att
tillgodose styrningen av systemet eller
bilen.
Korrekt användning
Om en bil med manuell växellåda står i
STOP-läget och du lägger i en växel utan att
ha trampat ur ordentligt, kan det hända att
bilen inte startar igen.
En kontrollampatänds eller ett meddelande
visas på instrumenttavlan för att uppmana
dig att trampa ned kopplingspedalen helt för
att bilen ska starta igen.
Detta indikeras med en ljudsignal, åtföljt
av en blinkande servicelampa och ett
meddelande i instrumenttavlans display.
Detta indikeras med en ljudsignal, åtföljt
av en blinkande servicelampa och ett
meddelande i instrumenttavlans display.
Om föraren inte manövrerar bilen på något
sätt inom 3 minuter efter en automatisk
omstart i START-läget, stänger systemet av
motorn definitivt. Motorn går bara starta på
nytt med tändningsnyckeln.

Ställa motorn i START-läge
Kontrollampan "S"
släcks och
motorn startar igen:


- med en manuell växellåda:
trampa ned
kopplingspedalen,

- med en elstyrd manuell växellåda
:


●
släpp upp bromspedalen med
växelspaken i läge A
eller M
,

●
eller lägg i backväxeln.

I detta fall visas ett meddelande på
displayen i instrumenttavlan, åtföljt
av att kontrollampan "S" blinkar i
några sekunder och sedan släcks.

Detta funktionssätt är helt normalt.
I läge STOP, med den elstyrda
manuella växellådan, startas motorn
om vid manövrering av växelspaken, vilket
gör det möjligt att föregripa situationen.
Om motorn stänger av sig automatiskt
i en backe måste den startas
igen genom att lägga i en växel innan
bromspedalen släpps upp, eftersom
backstarthjälpen enbart fungerar när motorn
är igång.

57
1
KLAR FÖR START



Växellåda och ratt



Urkoppling


Om du vill prioritera klimatkomforten i
bilen måste Stop & Start kopplas ur så
att luftkonditioneringen kan vara igång
kontinuerligt.
Systemet återaktiveras automatiskt
varje gång som motorn startas med
nyckeln.
Du kan när som helst trycka på reglaget
" S - OFF
" för att koppla ur systemet.
Det indikeras genom att reglagets
indikeringslampa tänds, åtföljt av ett
meddelande på displayen i instrumenttavlan.
Om urkopplingen görs i STOP-läget
startar motorn direkt.

Funktionsfel
Underhåll

Om ett funktionsfel skulle uppstå
avaktiveras Stop & Start och
servicelampan tänds, åtföljt av ett
meddelande på instrumenttavlans
display.
Låt en CITROËN-verkstad eller en
kvalificerad verkstad göra en kontroll.
Om ett funktionsfel uppstår när motorn står
i STOP-läget går det att starta bilen igen
genom att trampa kopplingspedalen i botten
eller ställa växelspaken i friläget. Stäng alltid av tändningen före alla
åtgärder i motorrummet för att undvika
alla skaderisker som är kopplade till en
automatisk inkoppling av START-läget.
Det här systemet kräver ett batteri med
speciella egenskaper och specifikationer
(tekniska data finns att hämta på
enkvalificerad verkstad eller hos CITROËN).
Vid montering av ett batteri som inte
rekommenderas av CITROËN kan det
uppstå funktionsfel i systemet.
Stop & Start-systemet bygger på
mycket avancerad teknik. Alla
ingrepp kräver expertkunskaper, vilket din
CITROËN-verkstad kan tillhandahålla.


Återinkoppling

Tryck en gång till på reglaget " S - OFF
".
Systemet är på nytt aktivt, vilket indikeras
genom att indikeringslampan på reglaget
släcks och ett meddelande visas på
instrumenttavlans display.

68

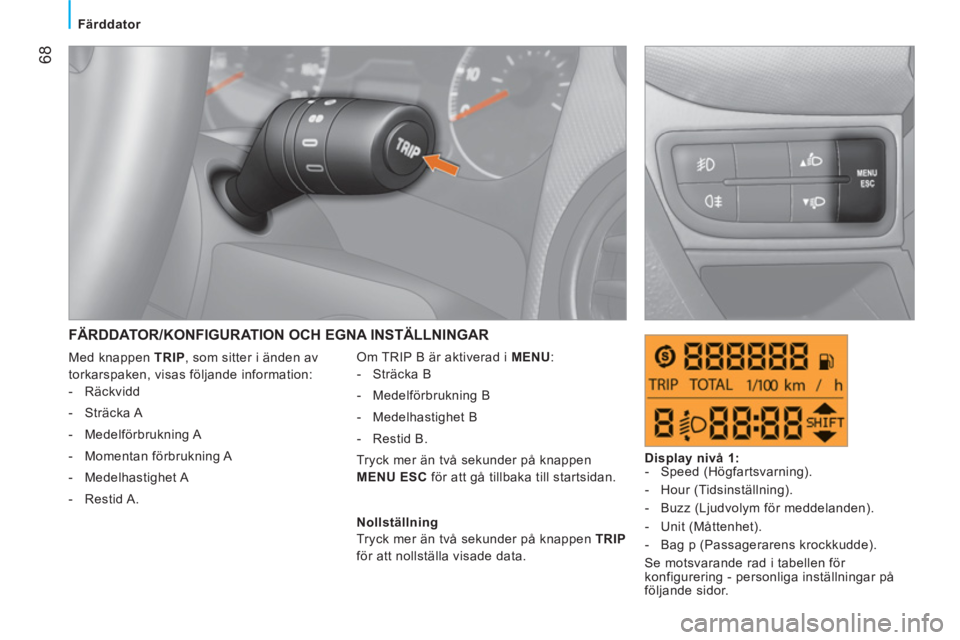

Färddator


FÄRDDATOR/KONFIGURATION OCH EGNA INSTÄLLNINGAR

Om TRIP B är aktiverad i MENU
:


- Sträcka B

- Medelförbrukning B

- Medelhastighet B

- Restid B.
Tryck mer än två sekunder på knappen
MENU ESC
för att gå tillbaka till startsidan.
Display nivå 1:


- Speed (Högfartsvarning).

- Hour (Tidsinställning).

- Buzz (Ljudvolym för meddelanden).

- Unit (Måttenhet).

- Bag p (Passagerarens krockkudde).
Se motsvarande rad i tabellen för
konfigurering - personliga inställningar på
följande sidor.
Nollställning
Tryck mer än två sekunder på knappen TRIP

för att nollställa visade data. Med knappen TRIP
, som sitter i änden av
torkarspaken, visas följande information:


- Räckvidd

- Sträcka A

- Medelförbrukning A

- Momentan förbrukning A

- Medelhastighet A

- Restid A.

69
3
UTRUSTNING I BILEN

Meny



Display nivå 2:


Meny...


Tryck på...




Undermeny...



Tryck på...


Välj...



Bekräfta
och lämna




Används för att...


1

Beep speed
(Högfartsvarning)
ON Öka
Aktivera/avaktivera ljudsignalen
som varnar för att den
programmerade farten överskrids
och ange ett hastighetsvärde. Minska
OFF

2
Activate Trip B
(Aktivera
Trip B) ON Aktivera
Visa en andra sträcka, kallad
"Trip B".
OFF Avaktivera Reglagepanelen som bredvid ratten ger
dig möjlighet att visa menyer i displayen,
där du kan göra egna inställningar för vissa
utrustningar. Du kan välja mellan åtta språk: italienska,
engelska, tyska, franska, spanska,
portugisiska, holländska och turkiska.
Av säkerhetsskäl visas menyerna endast
med tändningen frånslagen (motorn
avstängd).
Se motsvarande rad i tabellen för
konfigurering - personliga inställningar på
följande sidor.

Med denna knapp kan du:



- visa menyerna och
undermenyerna,
Med denna knapp kan du:


- rulla uppåt i en meny,

- öka ett värde.


Med denna knapp kan du:


- rulla nedåt i en meny,

- minska ett värde.


- bekräfta dina val inne i en meny,

- lämna menyerna.
Med en lång tryckning kan du återgå till
startsidan.

72



Parkeringshjälp


PARKERINGSHJÄLP BAK

Ljudindikeringssystemet består av fyra
sensorer i den bakre stötfångaren.
Det detekterar hinder bakom bilen vid
parkeringsmanövrer: t.ex. person, bil, träd,
stolpar, osv.
Däremot kan det inte detektera hinder som
befinner sig strax under stötfångaren.
Föremål som t.ex. käppar, varningskonor
eller liknande kan detekteras i början av
manövern, men kanske inte längre då bilen
kommer alldeles intill.
Systemet innebär inte att förarens eget
ansvar minskar eller att det krävs mindre
uppmärksamhet från förarens sida.
Koppla ur parkeringshjälpen

För växelspaken till neutralläge.


Funktionsstörning


Om kontrollampan eller
servicelampan tänds på
instrumenttavlan, åtföljd av
ett meddelande på displayen,
kontakta CITROËN eller en
kvalificerad verkstad.


Korrekt användning

I dåligt väder eller på vintern bör du försäkra
dig om att sensorerna inte är täckta av lera,
rimfrost eller snö.


Lägga i backväxeln

Information om ett närliggande hinder ges
genom en ljudsignal, som hörs med allt
kortare intervall ju närmare hindret bilen
kommer.
Då avståndet mellan bakdelen av bilen och
hindret är mindre än ca trettio centimeter,
blir ljudsignalen kontinuerlig.
Funktionen kopplas automatiskt bort vid
montering av en släpvagn. Det är tillrådligt
att montera en draganordning som
rekommenderas av CITROËN och låta den
monteras av en yrkesman.
Om problem detekteras vid iläggning av
backväxeln tänds kontrollampan, eventuellt
åtföljd av ett meddelande i displayen.
72

73
3
UTRUSTNING I BILEN



Bilradio


Öka/minska ljudvolymen.
På
Av.
Bortkoppling/återställning
av ljudet.
Val av ljudkällan CD/CD MP3.
Använd vänster- eller högerpil för att välja
föregående eller nästa stycke.
Använd vänster- eller högerpil för att
snabbspola aktuellt stycke bakåt eller framåt.
I CD MP3: använd upp- eller nedpil för att
byta mapp. Ljudinställningar: bass (bas), treble (diskant), fader (fram/bak), balans
(vänster/höger), loudness, EQ Preset (equalizer).
Använd upp- eller nedpil för att välja inställning.
Använd vänster- eller högerpil för att öka eller minska inställningsvärdet
eller ändra equalizern.
Ingång i menyn.
Använd upp- eller nedpil
för att välja en av följande
funktioner:


●
AF switching

●
Traffic info

●
Regional mode

●
MP3 display

●
Speed volume

●
External audio vol

●
Radio off

●
Restore default.
Använd vänster- eller
högerpil för att ändra
inställningen för den valda
funktionen.
Utmatning av CD-skivan.

Val av våglängdsområdet FM.
Automatisk lagring av stationer
(autostore AS). Val av våglängdsområdet AM.
Använd vänster- eller högerpil vid automatisk stationssökning.
Använd upp- eller nedpil vid manuell stationssökning.
1/2/3/4/5/6: val av den lagrade stationen.
Lagring av en station.


Frontpanel

KOMMA IGÅNG
En lång
tryckning är
nödvändig.

75
3
UTRUSTNING I BILEN



Bilradio


MENYN "LJUDFUNKTIONER"


RDS-system "AF Switching"

RDS-systemet (Radio Data System) ger
dig möjlighet att lyssna på samma station,
oavsett vilken frekvens den använder på
platsen där du befinner dig. Bilradion söker
hela tiden den sändare som erbjuder den
bästa mottagningskvaliteten.
Tryck på knappen "  " eller "  " för att
aktivera (ON) eller avaktivera (OFF)
RDS-funktionen.
I FM visas "AF" i displayen, om RDS-
funktionen är aktiverad och om stationen
sänder i RDS.


Trafikinformation "Traffic Info"

Alla trafikmeddelanden prioriteras, oavsett
vilken ljudkälla man lyssnar på.
Systemet EON (Enhanced Other Networks)
förbinder sinsemellan stationer som tillhör
samma radionät. Det gör det möjligt att
sända trafikinformation från en station som
tillhör samma nät som den station som
avlyssnas.

Regional stationsföljning "Regional
Mode"
Vissa stationer, som är organiserade i
nät, sänder regionala program i de olika
regioner som de betjänar. Den regionala
uppföljningen ger möjlighet att fortsätta att
lyssna på ett och samma program.
Tryck på knappen "  " eller "  " för att
aktivera (ON) eller avaktivera (OFF)
REG-funktionen.
I FM visas "LOC" i displayen, om
REG-funktionen är aktiverad och om
stationen hittar en lokal frekvens.


MP3-visning "MP3 Display"

Tryck på knappen "  " eller "  " för att
visa spårets nummer eller information om
CD MP3-skivan (artist/album/mapp/fil/titel/
förfluten tid).

Automatisk kontroll av ljudvolymen
"Speed Volume"
Tryck på knappen "  " eller "  "
för att minimera (LOW), maximera
(HIGH) eller avaktivera (OFF) den
automatiska volymkontrollen beroende på
körhastigheten. Trafikinformationens ljudvolym är oberoende
av de andra ljudkällornas volym. Den
kan ställas in med volymknappen under
sändningen. Denna inställning lagras till
nästa sändning.
Tryck på knappen "  " eller "  " för att
aktivera (ON) eller avaktivera (OFF)
TA-funktionen.
I FM visas "TA" i displayen, om TA-
funktionen är aktiverad och "TPM" om
stationen sänder trafikinformation.


Ljudvolym för yttre källa
"External Audio Vol"
Tryck på knappen "  " eller "  " för att
minska (ända till 0), öka (ända till 40) eller
avaktivera (OFF) ljudvolymen från den yttre
källan (ex: handsfreeutrustning).


Programmerad avstängning "Radio Off"

Tryck på knappen "  " eller "  " för att
programmera avstängningstiden "00 MIN"
eller "20 MIN".
Denna nedräkning tas i beaktande med
dörrarna stängda och nyckeln i läget STOP .


Standardvärden "Restore Default"

Tryck på knappen "  " eller "  " för att
bevara de ändrade värdena (NO) eller
återställa standardvärden (YES).
"Restoring" visas i displayen vid nollställning
av inställningsvärden. "MP3" visas i displayen, om funktionen är
aktiverad och om CD-skivan innehåller spår
i MP3-format. Tryck på knappen MENU på
bilradion för att visa menyn
"Ljudfunktioner".
Tryck på knappen "  "
eller "  " för att välja en av
nedanstående ljudfunktioner
som skall ställas in.
