130


Naprawa koła


ZESTAW NAPRAWCZY

Narzędzia znajdują się z tyłu, po lewej
stronie samochodu.
Zestaw do tymczasowej naprawy przebitej
opony składa się z kompresora i pojemnika
(ze środkiem uszczelniającym).
Sposób użycia zestawu



- wyłączyć zapłon,

- nakleić etykietę ograniczenia prędkości
na kierownicę, aby pamiętać, że jedno z
kół zostało tymczasowo naprawione,

- sprawdzić, czy przełącznik A
znajduje
się w pozycji "0"
,

- podłączyć przewód pojemnika 1
do
zaworu naprawianego koła,

- podłączyć przewód elektryczny
kompresora do gniazda 12V w
samochodzie,

- uruchomić samochód i pozostawić
pracujący silnik,

- włączyć kompresor ustawiając
przełącznik A
w położeniu " 1
" aż
ciś
nienie osiągnie 2,0 bary,
Samochód wydany z zestawem do
prowizorycznej naprawy opony nie jest
wyposażony w koło zapasowe i narzędzia
(podnośnik, korbka,...).
- odłączyć kompresor, wypiąć i schować
pojemnik w szczelnej torbie, aby
nie zabrudzić samochodu środkiem
uszczelniającym,

- od razu przejechać około 3 kilometry z
niewielką prędkością (20 - 60 km/h), aby
uszczelnić przebitą oponę,

- zatrzymać samochód i sprawdzić
ciśnienie w oponie,
Jeżeli po upływie około 5-10 minut
ciśnienie nie zostanie osiągnięte
oznacza to, że opona nie nadaje się
do naprawy; skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym, aby wezwać pomoc
drogową.

Naprawa koła
SZYBKA POMOC
7


- podłączyć przewód kompresora
bezpośrednio do zaworu naprawianego
koła,

- włożyć ponownie wtyczkę elektryczną
kompresora do gniazda 12 V
samochodu,

- uruchomić ponownie samochód i
pozostawić pracujący silnik, Należy bardzo uważać, ponieważ
w pojemniku znajduje się glikol
etylenowy, szkodliwy w przypadku
połknięcia i drażniący dla oczu.
Przechowywać środek poza zasięgiem
dzieci.
Data przydatności płynu znajduje się na
spodzie pojemnika.
Pojemnik jednokrotnego użytku; nawet
zamknięty po użyciu musi być wymieniony.
Po wykorzystaniu nie wyrzucać pojemnika,
skontaktować się z siecią CITROËN lub
punktem zajmującym si
ę zbiórką tego typu
odpadów.
Pamiętać o zakupie nowego pojemnika
ze środkiem uszczelniającym, dostępnym
w sieci CITROËN lub w warsztacie
specjalistycznym.
- wyrównać ciśnienie za pomocą
kompresora (aby napompować:
przełącznik A
w pozycji " 1
"; aby spuścić
powietrze: przełącznik A
w pozycji " 0
" i
nacisnąć przycisk B
), zgodnie z etykietą
informującą o ciśnieniu ogumienia
(znajdującą się na obramowaniu otworu
drzwiowego po stronie kierowcy), a
następnie sprawdzić jeszcze raz, czy
otwór jest prawidłowo uszczelniony
(brak spadku ciśnienia po kilku
kilometrach),

- odłączyć kompresor i schować cały
zestaw,

- jechać z umiarkowaną
prędkością
(maksymalnie 80 km/h) ograniczając
przejechany dystans do 200 km,

- jak najszybciej skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym, aby naprawić lub
wymienić oponę.

9.38
08
- Zakładka "pojazd": zasięg na paliwie
pozostałym w zbiorniku, zużycie chwiloweoraz dystans pozostały do przejechania.
- Zakładka "1"
(trasa 1): średnia prędkość,średnie zużycie, przejechany dystans dla
trasy "1".
- Zakładka "2"
(trasa 2) z takimi samymi
danymi dla drugiej trasy.



KILKA DEFINICJI
Zasięg na paliwie pozostałym w zbiorniku:
wyświetla liczbę kilometrów, która może być przejechana na paliwie pozostałym w zbiorniku, w
zależności od średniego zużycia na ostatnio przejechanych kilometrach.
Wartość może bardzo szybko ulec zmianie na skutek zmiany prędkości
samochodu lub ukształtowania terenu tras
y.
Jeżeli warto
ść zmniejszy się poniżej 30 km, zaświecą się kreski. Pouzupełnieniu paliwa o co najmniej 10 litrów, zasięg jest ponownie przeliczony, a wartość zostanie wyświetlona jak tylko pojazd osiągnie 100 km.
Jeżeli zamiast cyfr przez dłuższy czas wyświetlane są kreski, należy skontaktować się z ASO sieci CITROËN. ypyy
Zużycie chwilowe:obliczone i wyświetlane powyżej prędkości 30 km/h.
Zuż
ycie średnie:
jest to średnia ilość paliwa zużyta od ostatniego
zerowania komputera pokładowego.
Przejechany dystans: liczony od momentu ostatniego zerowaniakomputera pokładowego.
Dystans pozostały do przejechania:
liczony w odniesieniu do punktu
docelowego, wpisanego przez użytkownika. Jeżeli prowadzenie jestaktywne, system nawigacji oblicza go na bieżąco.
Średnia prędkość
:
jest to średnia prędkość liczona od chwili ostatniego
zerowania komputera pokładowego (włączony zapłon).
On-board computer
Route
Distance miles
mph l/100
460
6.5
19

9.43
10ROZKŁAD FUNKCJI EKRANÓW
wokół samochodu
na trasie
informac
je drogowe
4
4
3
informacje o ruchu drogowym
zamknięte drogi
ograniczenia gabarytowe
stan nawierzchni
4
4
4
4
pogoda i widoczność
informac
je miejskie
4
3
parkowanie
komunikacja miejska
w
ydarzenia
4
4
4
odczyt komunikatów 3
wyświetlanie nowych komunikatów 3


KONFIGURACJA KOMUNIKATÓW2
automatyczne śledzenie stacji TMC3
ręczne śledzenie stacji TMC 3
lista stacji TMC3
WYBÓR STACJI TMC2
FUNKCJE AUDIO
wpisanie częstotliwości
USTAWIENIA TUNERA
1
2
3
włączenie/wyłączenie śledzenia częstotliwości RDS 3
włączenie/wyłączenie trybu regionalnego3
wyświetlenie/ukrycie radiotekstu
3


włączenie/wyłączenie Introscan (SCN)
USTAWIENIA CD, USB, JUKEBOX2
3
włączenie/wyłączenie Odtwarzania przypadkowego (RDM) 3
włączenie/wyłączenie Powtarzania (RPT)3
włączenie/wyłączenie wyświetlania szczegółów CD3
kopiowanie CD na Jukebox
CD
kopiowanie całej płyty CD
wyb
ór kilku utworów
bieżący album
4
3
2
4
4
bieżący utwór 4
wysunięcie CD
3


kopiowanie pamięci USB do Jukebox
USB
cały dysk
wybrane pliki
bieżący
folder
4
3
2
4
4
bieżący utwór 4
wyłączenie USB
3


zarządzanie jukebox JUKEBOX
2
3
around the vehicle
on the route
road information
tr
affic information
r
oad closure
size limit
road condition
weather and visibility
urban/city information
parking
public transport
demonstrations
read messages
new message display CONFIGURE MESSAGE ANNOUNCEMENTautomatic TMC
manual TMC
list of TMC stations SELECT TMC STATION
AUDIO FUNCTIONS
enter a frequency RADIO FAVOURITES
activate/deactivate RDS mode
activate/deactivate regional mode
display/hide radio text
activate/deactivate Introscan (SCN) CD, USB, JUKEBOX FAVOURITES
activate/deactivate Random mode (RDM)
activate/deactivate Repeat (RPT)copy CD to Jukebox CD
multiple selection
current album
current track
eject CD
copy USB to Jukebox USB
complete disc
multiple selection
current album
current track
eject USB
jukebox management JUKEBOX
activate/deactivate display of CD info

9.47

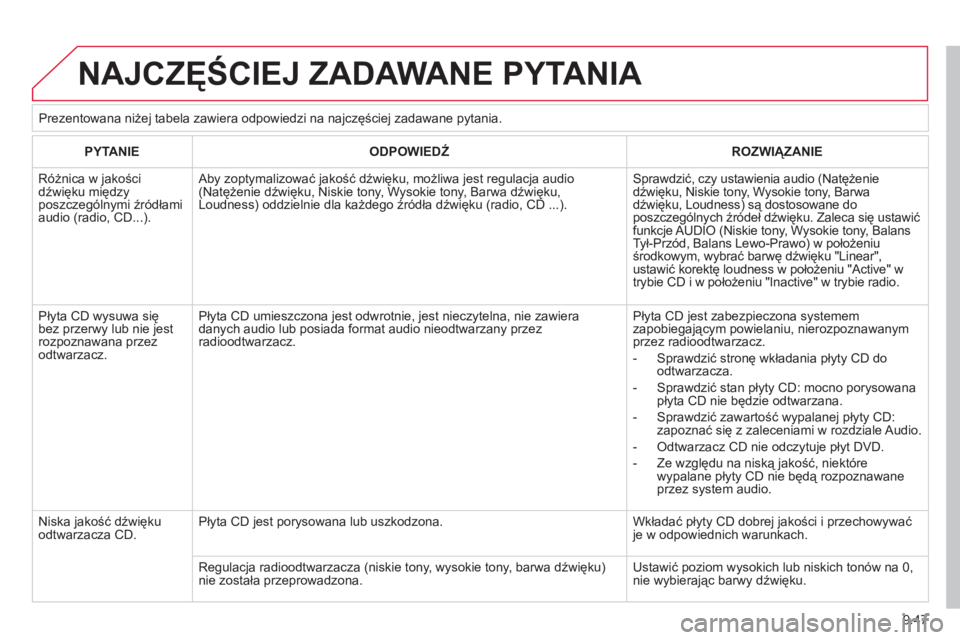

NAJCZĘŚCIEJ ZADAWANE PYTANIA
PYTANIE
ODPOWIEDŹ ROZWIĄZANIE

Różnica w jakościdźwięku międzyposzczególnymi źródłami audio (radio, CD...).

Aby zoptymalizować jakość dźwięku, możliwa jest regulacja audio (Natężenie dźwięku, Niskie tony, Wysokie tony, Barwa dźwięku,Loudness) oddzielnie dla każdego źródła dźwięku (radio, CD ...).

Sprawdzić, czy ustawienia audio (Natężenie dźwięku, Niskie tony, Wysokie tony, Barwadźwięku, Loudness) są dostosowane do poszczególnych źródeł dźwięku. Zaleca się ustawićfunkcje AUDIO (Niskie tony, Wysokie tony, BalansTył-Przód, Balans Lewo-Prawo) w położeniuśrodkowym, wybrać barwę dźwięku "Linear", ustawić korektę loudness w położeniu "Active" w trybie CD i w położeniu "Inactive" w trybie radio.

Płyta CD wysuwa się bez przerwy lub nie jestrozpoznawana przezodtwarzacz.
Płyta CD umieszczona jest odwrotnie, jest nieczytelna, nie zawiera danych audio lub posiada format audio nieodtwarzany przezradioodtwarzacz.

Płyta CD jest zabezpieczona systememzapobiegającym powielaniu, nierozpoznawanymprzez radioodtwarzacz.


- Sprawdzić stronę wkładania płyty CD do odtwarzacza.


- Sprawdzić stan płyty CD: mocno porysowanapłyta CD nie będzie odtwarzana.


- Sprawdzić zawartość wypalanej płyty CD: zapoznać się z zaleceniami w rozdziale Audio.


- Odtwarzacz CD nie odczytuje płyt DVD.


- Ze względu na niską jakość, niektóre wypalane płyty CD nie będą rozpoznawane przez system audio.

Niska jakość dźwięku odtwarzacza CD. Płyta CD jest porysowana lub uszkodzona.
Wkładać płyty CD dobrej jakości i przechowywać je w odpowiednich warunkach.
Regulacja radioodtwarzacza (niskie tony, wysokie tony, barwa dźwięku) nie została przeprowadzona.
Ustawić poziom wysokich lub niskich tonów na 0, nie wybierając barwy dźwięku. Prezentowana niżej tabela zawiera odpowiedzi na najczę
ściej zadawane pytania.

9.75
10
1
KOMPUTER POKŁADOWY


KOMPUTER POKŁADOWY
Naciskać kilkakrotnie przycisk MODEaż do wyświetlenia menu komputera
pokładowego.
Zasięg na paliwie pozostałym w zbiorniku:
wyświetla liczbę kilometrów,
która może być przejechana na paliwie pozostałym w zbiorniku, w
zależności od średniego zużycia na ostatnio przejechanych kilometrach.
Wartość może bardzo szybko ulec zmianie na skutek zmiany prędkości
samochodu lub ukształtowania terenu trasy.
Jeżeli wartość zmniejszy się poniżej 30 km, zaświecą się kreski. Po
uzupełnieniu paliwa o co najmniej 10 litr
ów, zasięg jest ponownieprzeliczony, a wartość zostanie wyświetlona jak tylko pojazdosiągnie 100 km.

Jeżeli zamiast cyfr przez dłuższy czas wyświetlane są kreski, należy skontaktować się z ASO sieci CITROËN. ypyy


Każde naciśnięcie przycisku, znajdującego się na końcu przełącznika wycieraczek, umożliwia sukcesywne wyświetlanie różnych danych komputera pokładowego w zależności od ekranu.



KILKA DEFINICJI
- Zakładka "pojazd" :
Zasięg na paliwie pozostałym
w zbiorniku, zuż
ycie chwilowe ipozostała odległość.
- Zakładka "1"
(trasa 1):
Średnia prędkość, średnie
zużycie paliwa oraz przejechanydystans obliczony dla trasy "1".
- Zakładka "2"
(trasa 2) z tymi samymi informacjami dla drugiej
trasy.Zu
życie chwilowe: obliczone i wyświetlane powyżej prędkości 30 km/h.
Zuż
ycie średnie:jest to średnia ilość paliwa zużyta od ostatniegozerowania komputera pokładowego.
Prze
jechany dystans:liczony od momentu ostatniego zerowaniakomputera pokładowego.
Dystans pozostały do przejechania:liczony w odniesieniudo punktu docelowego, wpisanego przez użytkownika. Jeżeli
prowadzenie jest aktywne, system nawigacji oblicza go na bieżąco.
Średnia prędkość
:
jest to średnia prędkość liczona od chwiliostatniego zerowania komputera pokładowego (włączony zapłon).

9.100
1
08
Każde naciśnięcie przycisku, umieszczonego na krawędzi przełącznika wycieraczki szyby , umożliwia wyświetlenie różnych danych komputera wzależności od ekranu.
- z
akładka "samochód":



zasięg na paliwie pozostałym w zbiorniku, zużycie chwilowe i
odległość pozostała do przejechania,
- zakładka "1"
(trasa 1):




średnia prędkość, średnie zużycie oraz przejechana odległość na podstawie trasy"1",
- zakładka "2" (trasa 2) takie same dane dla drugiej trasy.


KILKA DEFINICJI

Zerowanie
Jeżeli dana trasa jest wyświetlana, nacisnąć na ponad dwie
sekundy przycisk.Zasięg na paliwie pozostałym w zbiorniku
:wyświetla liczbę kilometrów,która może być przejechana na paliwie pozostałym w zbiorniku, w zależności
od średniego zużycia na ostatnio przejechanych kilometrach.
Wartość może bardzo szybko ulec zmianie na skutek zmiany prędkości
samoc
hodu lub ukształtowania terenu trasy.
Jeżeli wartość zmniejszy się poniżej 30 km, zaświecą się kreski. Po
uzupełnieniu paliwa o co najmniej 10 litrów, zasięg jest ponownie przeliczony, a wartość zostanie wyświetlona jak tylk o pojazd osiągnie 100 km.
Jeżeli zamiast cyfr przez dłuższy czas wyświetlane są kreski, należy skontaktować się z ASO sieci CITROËN. ypyy
Zużycie chwilowe:
obliczone i wyświetlane powyżej prędkości 30 km/h.
Zuż
ycie średnie:
jest to średnia ilość paliwa zużyta od ostatniego
zerowania komputera pokładowego.
Średnia prędkość
:
jest to średnia prędkość liczona od chwili ostatniego
zerowania komputera pokładowego (włączony zapłon).
Przejechany dystans:
liczony od momentu ostatniego zerowaniakomputera pokładowego.
Dystans pozostały do przejechania:
liczony w odniesieniu do punktu
docelowego, wpisanego przez użytkownika. Jeżeli prowadzenie jestaktywne, system nawigacji oblicza go na bieżąco.
KOMPUTER POKŁADOWY

49
11KOMPUTER POKŁADOWY


KOMPUTER POKŁADOWY
Naciskać kilkakrotnie przycisk MODEaż do wyświetlenia menu komputera
pokładowego.Zasięg na paliwie pozostałym w zbiorniku
:
wyświetla liczbę
kilometrów, która może być przejechana na paliwie pozostałym
w zbiorniku, w zależności od średniego zużycia na ostatnio
przejechanych kilometrach.
Wartość może bardzo sz
ybko ulec zmianie, na wskutek zmianyprędkości samochodu lub ukształtowania terenu trasy.
Jeżeli warto
ść zmniejszy się poniżej 30 km, zapalą się kreski. Po
uzupełnieniu paliwa o co najmniej 10 litrów, zasięg jest ponownie
przeliczony, a wartość zostanie wyświetlona jak tylko osiągnie 100 km.
Jeżeli zamiast cyfr wyświetlane są dłuższy czas kreski, należy
skontaktować się z ASO sieci marki.

Każde naciśnięcie przycisku, znajdującego się na końcu
przełącznika wycieraczek, umożliwia sukcesywne wyświetlanie różnych danych komputera pokładowego w zależności od ekranu.



KILKA DEFINICJI
- Zakładka "pojazd" :
Zasięg na paliwie pozostałym
w zbiorniku, zuż
ycie chwilowe ipozostała odległość.
- Zakładka "1"
(trasa 1):
Średnia prędkość, średnie
zużycie paliwa oraz przejechanydystans obliczony dla trasy "1".
- Zakładka "2"
(trasa 2) z tymi samymi informacjami dla drugiej
trasy.
Zużycie chwilowe: obliczone i wyświetlane powyżej prędkości 30 km/h.
Zuż
ycie średnie:jest to średnia ilość paliwa zużyta od ostatniegozerowania komputera pokładowego.
Prze
jechany dystans:liczony od momentu ostatniego zerowania
komputera pokładowego.
Dystans pozostały do przejechania:liczony w odniesieniu
do punktu docelowego, wpisanego przez użytkownika. Jeżeli
prowadzenie jest aktywne, system nawigacji oblicza go na bieżąco.
Średnia prędkość
:
jest to średnia prędkość liczona od chwiliostatniego zerowania komputera pokładowego (włączony zapłon).
