2013 CITROEN DS5 stop start

Hieronta-toiminto
Kuljettajan ristiselän alueelle kohdistuuhieronta, joka toimii vain moottorin käydessäsekä Stop & Start -järjestelmän STOP-tilassa.


Kytkeminen päälle
)
Paina tätä painiketta.

Merkkivalo syttyy ja hieronta-toiminto on
aktiivinen yhden tunnin ajan.
Tunnin aikana hieronta tapahtuu 6 ker taa
10 minuutin jaksoissa (6 minuuttia hierontaa,jonka jälkeen 4 minuutin tauko).
Tunnin kuluttua toiminto kytkeytyy pois päältä.Merkkivalo sammuu.


Kytkeminen pois päältä
Voit milloin tahansa kytkeä toiminnon
pois päältä painamalla tätäpainiketta.

Istuinlämmityksen kytkin
)Käynnistä istuinlämmitys ja valitse sopivalämpö käyttämällä säätöpyörää:

0: Ei käytössä1: Matala lämpö
2: Keskilämpö 3: Korkea lämpö
Kun moottori on käynnissä, etuistuimet voidaan
lämmittää erikseen.

93Mukavuus
4. Ilmastointilaitteen
huurteenpoisto-ohjelma

Matkustamo voidaan viilentää alle14-asteiseksi tai lämmittää yli 28-asteiseksi. )
Käännä säädin 2
tai3
vasemmalle asentoon LOtai oikealle asentoon HI.

Katso kappale "Huur teenpoistoedessä".



2-3. Kuljettajan-matkustajanpuoleisen lämpötilan säätö

Kuljettaja ja etumatkustaja voivat
säätää lämpötilan oman mielensä
mukaan.
Näytöllä näkyvä arvo vastaamiellyttävää sisälämpötilaa, ei lämpötilan
yksikköä (Celsius tai Fahrenheit).
)Käännä kytkintä 2tai 3 vasempaan taioikeaan sen mukaan haluatko vähentää tai
lisätä lämpöä.
Noin 21 asteen l
ämpötila on ihanteellisin.Säädön normaali vaihteluväli on kuitenkin18 - 24.
Suurimman mukavuuden saavuttamiseksi onsuositeltavaa, että kuljettajan ja matkustajan
lämpötilasäädöt eivät eroaisi yli kolme astetta.

Käsinsäätö

Voit korjata ilmastointijärjestelmän
automaattiohjelman säätöjä käsin haluamallasitavalla. AUTO
-painikkeen merkkivalotsammuvat: muut toiminnot, lukuun ottamatta
ilmastointilaitetta, ovat aina automaattisia.
) Automaattiohjelma käynnistetään
käsisäädön jälkeen painamalla AUTO-
painiketta.
Niin kauan kuin huurteenpoisto on kytkettynä, Stop & Start -järjestelmän STOP-tila ei ole käytettävissä.

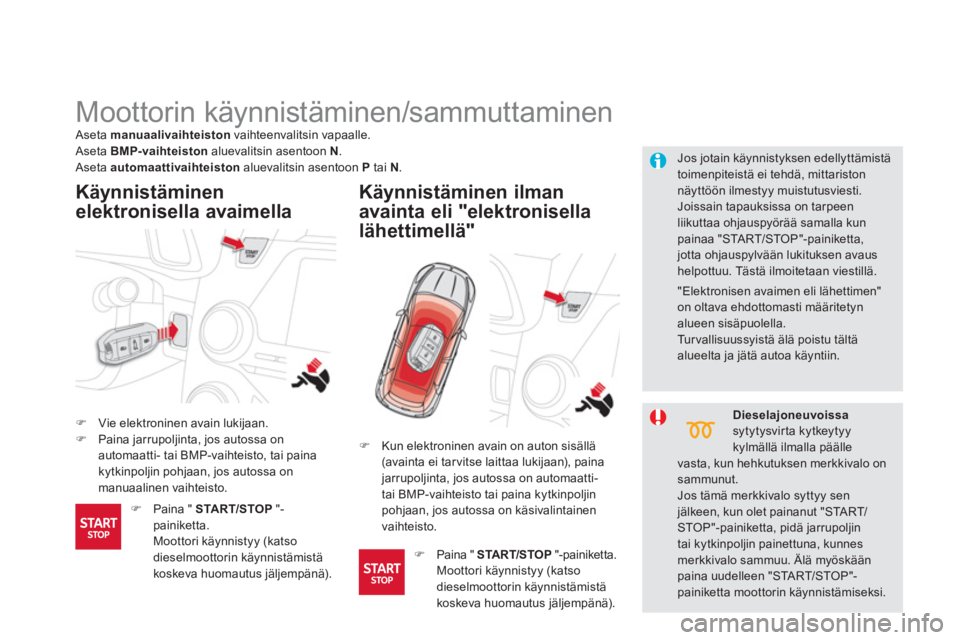

Moottorin käynnistäminen/sammuttaminen
)Vie elektroninen avain lukijaan. )Paina jarrupoljinta, jos autossa onautomaatti- tai BMP-vaihteisto, tai painakytkinpoljin pohjaan, jos autossa onmanuaalinen vaihteisto.
Käynnistäminen
elektronisella avaimella
Käynnistäminen ilman
avainta eli "elektronisella
l
ähettimellä"

Jos jotain käynnistyksen edellyttämistä toimenpiteistä ei tehdä, mittariston näyttöön ilmestyy muistutusviesti. Joissain tapauksissa on tarpeenliikuttaa ohjauspyörää samalla kunpainaa "STA R T/STOP"-painiketta, jotta ohjauspylvään lukituksen avaushelpottuu. Tästä ilmoitetaan viestillä.
Aseta manuaalivaihteistonvaihteenvalitsin vapaalle.
Aseta BMP-vaihteistonaluevalitsin asentoon N.
Aseta automaattivaihteistonaluevalitsin asentoon P
tai N.
Dieselajoneuvoissa
sytytysvirta kytkeytyykylmällä ilmalla päällevasta, kun hehkutuksen merkkivalo on sammunut. Jos tämä merkkivalo syttyy senjälkeen, kun olet painanut "STA R T/STOP"-painiketta, pidä jarrupoljin tai kytkinpoljin painettuna, kunnesmerkkivalo sammuu. Älä myöskäänpaina uudelleen "START/STOP"-painiketta moottorin käynnistämiseksi.

)
Kun elektroninen avain on auton sisällä (avainta ei tarvitse laittaa lukijaan), painajarrupoljinta, jos autossa on automaatti-
tai BMP-vaihteisto tai paina kytkinpoljin
pohjaan, jos autossa on käsivalintainen
vaihteisto.
) Paina " START/STOP"-
painiketta.
Moottori käynnistyy (katsodieselmoottorin käynnistämistäkoskeva huomautus jäljempänä).
) Paina " START/STOP"-painiketta.
Moottori käynnistyy (katso
dieselmoottorin k
äynnistämistäkoskeva huomautus jäljempänä).

"Elektronisen avaimen eli lähettimen" on oltava ehdottomasti määritetynalueen sisäpuolella.
Tu r v a l l i s u u s s y i s tä älä poistu tältäalueelta ja jätä autoa käyntiin.

101Ajaminen

Sammuttaminen
elektronisella avaimella
)Pysäytä auto.


Avaimen unohtaminen
Mikäli elektroninen avain unohtuulukijaan, viesti ilmoittaa siitä, kunkuljettajan ovi avataan.



Sammuttaminen ilman
avainta eli "elektronisella
lähettimellä"
)Te e auto liikkumattomaksi.
Jos auto ei ole pysähdyksissä, moottori
ei sammu.

Virran kytkeminen ilman
moottorin käynnistämistä

(lisälaitteiden käyttö)
)
Kun elektroninen avain on autonsisällä, paina " START/STOP"-painiketta.
Moottori sammuu ja ohjauspylväs lukkiutuu.
) Paina " START/STOP
"-
painiketta.
Moottori sammuu
ja ohjauspylväs lukkiutuu.











Var kaudenesto


Elektroninen käynnistyksenestojärjestelmä

Jokaiseen avaimeen on asennettu
mikrosiru, jossa on salainen koodi.Moottorinohjausjärjestelmän tulee tunnistaa
avaimen koodi sytytysvirtaa kytkettäessä,jotta auto voidaan käynnistää.
Elektroninen ajonestojärjestelmä lukitsee
moottorinohjausjärjestelmän, kun sytytysvirtaon katkaistu. Autoa ei voida tällöin käynnistäämuutoin kuin koodiavaimella.
Toimintahäiriön sattumisesta varoitetaan
mittariston näyttöön ilmestyvällä viestillä.
Auto ei tällöin käynnisty. Ota pikaisesti yhteyttä CITROËN-verkostoon. Kun elektroninen avain on lukijassa tai se on
auton sisällä, sytytysvirta voidaan kytkeä tai
sammuttaa ja lisälaitteet voidaan kytkeä päälle"START/STOP"-painikkeen painalluksella ilman, että polkimiin tar vitsee koskea.
)Poista elektroninen avain lukijasta.
)
Paina "STA R T/STOP"-painiketta,mittariston valaistus syttyy, muttamoottori ei käynnisty.)
Paina painiketta uudelleen,sytytysvirta lakkaa ja auto
voidaan lukita.

Järjestelmä siirtyy automaattisestitaloudelliseen tilaan akun tyhjenemisen estämiseksi, jos lisävarusteita käytetään liian pitkään.

Hätäkäynnistys avaimettomasti
elektronisella l
ähettimellä
Jos elektroninen avain on määritetyn alueensisäpuolella ja auto ei käynnisty, vaikka
"STA R T/STOP"-painiketta on painettu:)Aseta elektroninen avain lukijaan.)Paina jarrupoljinta autossa, jossa on automaattivaihteisto tai BMP-vaihteisto
tai paina kytkin pohjaan käsivalintaisella
vaihteistolla varustetussa autossa. )Paina "START/STOP"-painiketta.Moottori käynnistyy.
Ainoastaan h
ätätapauksissa moottori
voidaan sammuttaa ilman sammutuksessaedellytettäviä toimenpiteitä. Kun haluat tehdä
hätäsammutuksen, paina "START/STOP"-
painiketta noin kolmen sekunnin ajan.
Tällöin ohjauspylväs lukittuu, kun ajoneuvo on
pysähdyksissä.

Jos elektroninen avain ei ole enää määritetyn
alueen sisäpuolella ajon aikana tai kunyrität sammuttaa moottorin (myöhemmin),mittaristoon ilmestyy viesti.

Hätäsammutus
Järjestelmä ei tunnista
elektronista avainta
)Paina "STA R T/STOP"-painiketta noin
kolmen sekunnin ajan, jos haluat
sammuttaa moottorin (huomaa, että
uudelleenkäynnistys ei ole mahdollista
ilman avainta).

Stop & Start
To i m i n t a
Moottorin siirtyminen
STOP-tilaan
Merkkivalo "ECO"syttyy mittaristoon
ja moottori asettuu automaattisesti
v
almiustilaan:
-
automatisoidussa BMP-vaihteistossaajonopeuden ollessa alle 8 km/h, painajarrupoljin pohjaan tai siirrä aluevalitsin asentoon N.
Jos autosi on varustettu aikalaskurilla, se
laskee yhteen STOP-vaiheisiin käytetyn ajanajomatkan kuluessa. Laite nollautuu aina,
kun sytytysvirta kytketään "START/STOP"-painikkeella.
Älä koskaan täytä polttoainesäiliötä silloin, kun moottori on STOP-tilassa.Katkaise sytytysvir ta aina ehdottomasti "STA R T/STOP"-painikkeella.
Mukavuussyistä, pysäköitäessä STOP-tila ei kytkeydy päälleperuutusvaihteesta poissiirtymistä seuraavan muutaman sekunnin ajan.STOP-tila ei muuta auton toimintoja, kuten jarrutusta, ohjaustehostusta jne.


Erityistilanteet: STOP-tila ei ole
käytössä
STOP-tila ei kytkeydy päälle, koska:


- kuljettajan ovi on auki

- kuljettajan turvavyö on avattu lukituksesta

- ajonopeus ei ole ylittänyt 10 km/h siitä, kunmoottori viimeksi käynnistettiin ("STA R T/STOP"-painikkeella)

- sähköinen seisontajarru on kiristetty tai sitä
kiristetään

- lämpötilan ylläpito matkustamossa vaatii niin

- huurteenpoisto toimii

- tietyt hetkelliset olosuhteet (akun lataus, moottorin lämpötila, jarrutehostin,
ulkolämpötila jne.) vaativat niin, jotta järjestelmä voidaan tarkastaa.
T
ässä tapauksessa merkkivalo
"ECO"
vilkkuu muutaman sekunnin
ajan ja sammuu sitten.
Stop & Start -järjestelmä asettaa moottorin hetkeksi valmiustilaan - STOP-tilaan - silloin, kun auto pysähtyy liikeenteessä (punaiset liikennevalot,
liikenneruuhkat jne). Moottori käynnistyy jälleen automaattisesti - START-tilassa - heti, kun autolla lähdetään liikkeelle. Uudelleenkäynnistys tapahtuu
välittömästi, nopeasti ja äänettömästi.
Stop & Star t -järjestelmä sopii täydellisesti kaupunkiajoon, sillä se vähentää polttoaineen kulutusta, pakokaasupäästöjä sekä äänisaastetta silloin, kun auto on paikoillaan.
Tämä toiminta on aivan normaalia.

123Ajaminen

Moottorin siirtyminen
START-tilaan
Automatisoidussa vaihteistossamerkkivalo "ECO"
sammuu ja moottori käynnistyy automaattisesti uudelleen:


●

aluevalitsin asennossa A
tai M
, päästä jarrupoljin

●
tai aluevalitsin asennossa N
ja jarrupoljinpäästettynä, siirrä valitsin asentoon A
tai M

●
tai kytke peruutusvaihde.

START-tila kytkeytyy automaattisesti, koska:
- kuljettajan ovi on auki
- kuljettajan turvavyö on avattu lukituksesta
- ajonopeus ylittää 11 km/h BMP-
vaihteistossa
- sähköinen seisontajarru kiristyy
- tietyt hetkelliset olosuhteet (akun lataus,
moottorin lämpötila, jarrutehostin,
ilmastointilaitteen säädöt jne.) vaativat niin,jotta järjestelmä tai auto voidaan tarkastaa.
Erityistilanteet: START-tila kytkeytyy automaattisesti


Jos poiskytkentä on tapahtunut STOP-tilan aikana, moottori käynnistyyvälittömästi uudelleen.
Milloin tahansa

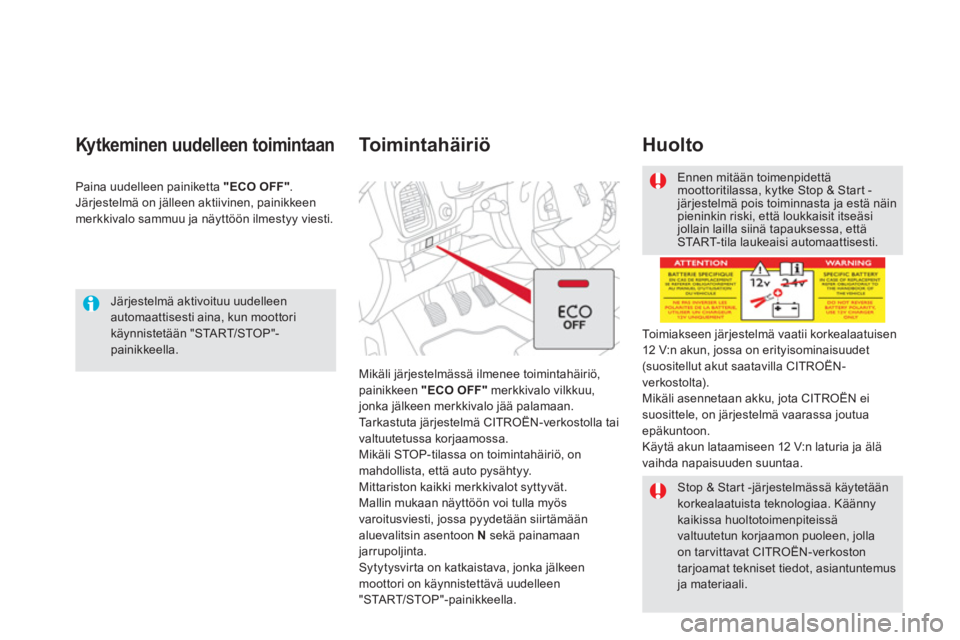

painamalla painiketta "ECO
OFF"järjestelmän voi kytkeä pois toiminnasta.
Osoitukseksi poiskytkennästä painikkeen
merkkivalo syttyy ja näyttöruutuun tulee viesti.

Kytkeminen pois toiminnasta
Tässä tapauksessa merkkivalo"ECO"vilkkuu muutaman sekunnin
ajan ja sammuu sitten.
Tämä toiminta on aivan normaalia.

Järjestelmä aktivoituu uudelleenautomaattisesti aina, kun moottori käynnistetään "STA R T/STOP"-painikkeella.
Kytkeminen uudelleen toimintaan
Paina uudelleen painiketta "ECO OFF".Järjestelmä on jälleen aktiivinen, painikkeen merkkivalo sammuu ja näyttöön ilmestyy viesti.


To i m i n t a häiriö

Mikäli järjestelmässä ilmenee toimintahäiriö,
painikkeen "ECO OFF"
merkkivalo vilkkuu,jonka jälkeen merkkivalo jää palamaan.
Ta r k a s t u t a järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Mikäli STOP-tilassa on toimintahäiriö, on
mahdollista, että auto pysähtyy.
Mittariston kaikki merkkivalot syttyvät.
Mallin mukaan näyttöön voi tulla myös
varoitusviesti, jossa pyydetään siir tämään
aluevalitsin asentoon Nsekä painamaan jarrupoljinta.
Sytytysvirta on katkaistava, jonka jälkeen
moottori on käynnistettävä uudelleen"STA R T/STOP"-painikkeella.
Ennen mitään toimenpidettämoottoritilassa, kytke Stop & Start -järjestelmä pois toiminnasta ja estä näin pieninkin riski, että loukkaisit itseäsi jollain lailla siinä tapauksessa, että START-tila laukeaisi automaattisesti.
To i m i a k s e e n
järjestelmä vaatii korkealaatuisen
12 V:n akun, jossa on erityisominaisuudet (suositellut akut saatavilla CITROËN-
verkostolta).
Mikäli asennetaan akku, jota CITROËN ei suosittele, on järjestelmä vaarassa joutua epäkuntoon.
Käytä akun lataamiseen 12 V:n laturia ja älä
vaihda napaisuuden suuntaa.

Huolto

Stop & Start -järjestelmässä käytetään korkealaatuista teknologiaa. Käänny kaikissa huoltotoimenpiteissä valtuutetun korjaamon puoleen, jollaon tarvittavat CITROËN-verkostontarjoamat tekniset tiedot, asiantuntemusja materiaali.
