2013 CITROEN DS5 stop start

Nødstart med systemet Nøglefri
adgang og start
I tilfælde af at den elektroniske nøgle er i det bestemte område, og bilen ikke starter efter et
tryk på knappen "START/STOP":
)Sæt den elektroniske nøgle i læseren. )Træd på bremsepedalen på biler med
automatgearkasse eller elektronisk styret mekanisk gearkasse, eller kobl ud på biler med mekanisk gearkasse. )Tryk på knappen "START/STOP".Motoren starter.
Kun i n
ødstilfælde må motoren standses uden
forbehold. Tryk dermed i ca. tre sekunder på knappen "START/STOP".
I så fald blokeres ratstammen, når bilen holder stille.
En meddelelse vises på instrument
gruppen, hvis den elektroniske nøgle ikke længere er i
det bestemte område, når du kører eller ønsker motoren stoppet (senere).

Nødstop
Elektronisk nøgle ikke genkendt
med systemet "Nøglefri adgangog start"
)Tryk i ca. tre sekunder på knappen
"START/STOP", hvis en standsning af
motoren er påkrævet (bemærk at det ikke er muligt at star te motoren igen uden nøgle).

Stop & Start
Funk tion
Skift til motorens STOP-funktion
Kontrollampen "ECO"
tænder i
instrumentgruppen, og motoren går
automatisk på standb
y:
-
Med en elektronisk styret mekaniskgearkasse,
ved en hastighed under 8 km/t trædes bremsepedalen ned, eller gearvælgeren sættes i position N.
Hvis bilen er udstyret hermed, sammentæller en tidstæller tiden med STOP-funktion i løbet af strækningen. Den nulstilles, hver gangtændingen tilsluttes med "START/STOP"-
knappen.
Foretag ikke brændstofpåfyldning, når motoren er i STOP-funktion; tændingenskal afbrydes med "STA R T/STOP"-knappen.
Ved par ker ingsmanøvre er STOP-funktionen ikke tilgængelig i noglesekunder, efter at gearvælgeren er taget ud af bakgear. STOP-funktionen ændrer ikke bilens funktioner som f.eks. bremser, servostyring, mv.


Særlige tilfælde: STOP-funktion ikke tilgængelig

STOP-funktionen aktiveres ikke, når:


- Venstre fordør åbnes.

- Førerens sikkerhedssele opspændes.

- Bilens hastighed ikke har oversteget 10 km/t siden seneste start (med "STA R T/STOP"-
knappen).

- Den elektriske parkeringsbremse aktiveres eller er under aktivering.

- Opretholdelsen af varmekomforten i
kabinen kræver det.

- Afdugningen aktiveres.

- Visse forhold (batteriladning, motortemperatur, bremseassistent,
udetemperatur, mv.) kræver det for at sikresystemets styring.
I så fald blinker kontrollam
pen "ECO"
i nogle sekunder for derefter at slukke. Stop & Start-systemet sætter bilen midlertidigt på standby - STOP-funktion - ved stop i trafikken (rødt lys, kødannelser, mv.). Motoren genstar ter
automatisk - START-funktion -, når du ønsker at køre videre. Genstarten sker straks, hurtigt og uden støj.
Med Stop & Star t-systemet, der passer per fekt til bykørsel, er det muligt at reducere brændstofforbruget, udslippene af forurenende udstødningsgasser samt støjniveauet, når bilen holder stille.
Denne funktion er helt normal.

123Kørsel

Skift til motorens START-funktion
Kontrollampen "ECO"
slukker, ogmotoren genstar ter automatisk med en elektronisk styret mekanisk gearkasse:


●
Når
gearvælgeren er i position Aeller M , slippes bremsepedalen.

●
eller når gearvælgeren er i position N,og bremsepedalen er sluppet, sættesgearvælgeren i position A
eller M.

●
eller sættes i bakgear.START-funktionen frakobles automatisk, når:
- Venstre ford
ør åbnes.
- Førerens sikkerhedssele opspændes.
- Bilens hastighed overskrider 11 km/t med en elektronisk styret manuel gearkasse.
- Den elektriske parkeringsbremse er under
aktivering.
- Visse forhold (batteriladning,
motortemperatur, bremseassistent, regulering af klimaanlæg, mv.) kræver det for at sikre styringen af systemet eller bilen.
Særlige tilfælde: Automatiskfrakobling af START-funktion

Hvis frakoblingen er foretaget i STOP-funktion, genstar ter motoren med detsamme. Tr
yk på kontakten "ECO OFF"for at frakoble systemet.
Dette signaleres ved, at kontrollampen i
kontakten tænder, efterfulgt af en besked på
displayet.

Frakobling



I så fald blinker kontrollampen "ECO"
i nogle sekunder for derefter atslukke.
Denne funktion er helt normal.

Systemet genaktiveres automatisk, hver gang bilen star tes med "STA R T/STOP"-knappen.
Genaktivering
Tryk igen på kontakten "ECO OFF".Systemet er på ny aktiveret, hvilket signaleres
ved, at kontrollampen i kontakten slukker og en
meddelelse vises på displayet.

Funk tionsfejl

Hvis der er fejl i systemet, blinker kontrollampen
i kontakten "ECO OFF"
, for derefter at lysekonstant.
Få systemet efterset på et aut. CITROËN-
værksted eller et kvalificeret værksted.

Alle instrumentgruppens kontrollamper tænder.
Afh. af version kan en advarsel ligeledes visesfor at bede dig om at sætte gear vælgeren
i positionNog samtidigt træde på bremsepedalen.
Det er der for nødvendi
gt at afbryde tændingen
og genstar te med knappen "START/STOP".
Før alle indgreb under motorhjelmen skal Stop & Start-systemet frakobles for at undgå risikoen for at komme til skadei forbindelse med automatisk udløsning af STA R T- f u n k t i o n e n .
Dette s
ystem kræver et specielt 12 V batteri med særlige specifikationer (referencer kan fås hos den aut. CITROËN-forhandler).
Montering af et batteri, der ikke markedsføres
af CITROËN medfører risici for fejl i systemet.
Til genopladning anvendes en 12 V oplader, og
der må ikke byttes om på polerne.
Vedligeholdelse

Stop & Start-systemet benytter sigaf avanceret teknologi. Kontakt etkvalificeret værksted for alle indgreb på bilen. Kun et aut. CITROËN-værksted kan tilbyde dig de rette kompetencer ogdet rette udstyr.

127Kørsel
)Aktiver kontakten 1, når motoren er i gang.
Funktionens tilstand (aktiveret/afbrudt), når motoren standses, gemmes til næste gang,bilen startes.
Pladen klapper automatisk sammen ca.
3 sekunder efter motorstandsning, undtagen iSTOP-funktion med Stop & Start.

Aktivering/Af brydelse
)
Når motoren er i gang, kan lysstyrken for
informationerne indstilles med kontakten 3:


- Bagud for at øge lysstyrken.

- Fremad for at reducere lysstyrken.
Indstilling af lysstyrke


Det anbefales kun at betjene kontakterne, når bilen holder stille.
Der må ikke ligge nogen genstande rundt om den gennemsigtige plade(eller på dækslet) ved standsning eller under kørslen, som forhindrer pladen i at foldes ud og fungere korrekt.


Under visse meget ekstreme vejrforhold (regn og/eller sne, stærk sol, m.v.) kan det være umuligt at aflæse head up-displayet, eller der kan komme periodiske forstyrrelser.
Visse solbriller kan genere læsningenaf informationer. Rens den gennemsigtige plade meden ren og blød klud (brilleklud eller af mikrofiber). Brug ikke en tør eller slibende klud, rengøringsmidler eller opløsningsmidler, da det kan ridse pladen eller ødelæggerefleksbehandlingen.



Højdeindstilling
)Når motoren er i gang, indstilles den
ønskede højde for visningen med
kontakten 2 :
- Bagud for at flytte visningen opad.
- Fremad for at flytte visningen nedad.

uden at føreren skal aktivere lyset, hvis der registreres en svag lysstyrke udenfor eller i
visse tilfælde, når vinduesviskerne tændes.
Så snar t lysstyrken igen er tilstrækkelig kraftig,
eller når vinduesviskerne er slukket, slukker positions- og nærlyset automatisk.
Automatisk lygtetænding
(ej DK)
Start
)Drej ringen til position "AU TO "
, hvor ved
den automatiske lygtetænding aktiveres, og
en meddelelse vises på displayet.

Stop
)Drej ringen til en anden position.
Funktionens afbrydelse bekræftes med en meddelelse på displayet.
Tilknyttet det automatiske guide me home-lys

Når denne funktion er sammenkoblet med den
automatiske lygtetænding, har guide me home-
funktionen efter tændingsafbrydelse følgende ekstra muligheder:


- Valg af hvor længe lyset skal være tændt(i 15, 30 eller 60 sekunder). Indstillingen kan ændres i bilens konfigurationsmenu.

- Automatisk aktivering af guide me home-lyset, når den automatiske lygtetænding er aktiveret.



Funk tionsfejl

Hvis der opstår en funktionsfejl med
lysføleren, tænder lyset, og
kontrollampen tænder i instrumentgruppen og/eller en meddelelse vises på displayet efterfulgt
af et lydsignal.
Kontakt et aut. CITROËN-værksted eller et andet kvalificeret værksted.
Når det er tåget eller sner, kanlysstyrkeføleren registrere tilstrækkelige lysforhold. I så fald tændes lygterneikke automatisk.Tildæk aldrig lysføleren, der er sammenkoblet med regnføleren og sidder midt på forruden bag vedbakspejlet. De pågældende funktioner vil i givet fald ikke blive aktiveret.

151Udsyn

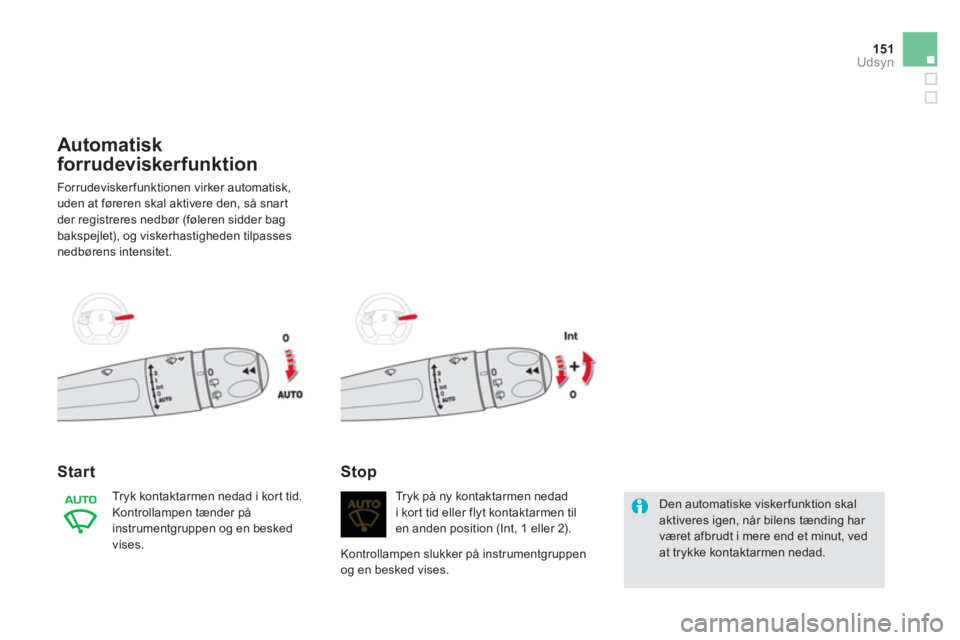

Automatisk
forrudeviskerfunktion
Forrudeviskerfunktionen virker automatisk,
uden at føreren skal aktivere den, så snar t
der registreres nedbør (føleren sidder bag
bakspejlet), og viskerhastigheden tilpasses nedbørens intensitet.

Start
Tryk kontaktarmen nedad i kor t tid.
Kontrollampen tænder på
instrumentgruppen og en besked
vi
ses. Tr
yk på ny kontaktarmen nedad
i kor t tid eller flyt kontaktarmen til en anden position (Int, 1 eller 2).
Kontrollampen slukker på instrument
gruppen
og en besked vises.
Stop

Den automatiske viskerfunktion skalaktiveres igen, når bilens tænding har været afbrudt i mere end et minut, vedat trykke kontaktarmen nedad.

211Praktiske informationer

Efter genmontering af batteriet vilStop & Start-systemet først være aktivt efter nogle timer. Tiden afhænger af de klimatiske forhold og af batterietsladetilstand (op til ca. 8 timer).

Opladning af Stop & Start-systemets batteri kræver ikke frakobling.
Start af bilen med et batteri
i en anden bil


Kontroller først at startbatteriet har ennominel spænding på 12 V og en min.kapacitet, der er lig med det afladtebatteris.
Start ikke motoren, samtidig med at enbatterioplader tilsluttes.
Plus-polen (+) må ikke afmonteres, når motoren er i gang.
)Tilslut det røde kabel til (+) polen på det defekte batteri A, og tilslut derefter (+) polen på startbatteriet B
(eller på stelpunktet på bilen med startbatteriet). )Den ene ende af det grønne eller sorte
kabel tilsluttes (-) polen på startbatteriet B.)Den anden ende tilsluttes et punkt med godstelforbindelse Cpå den havarede bil (eller på motorophænget). )Start motoren på bilen med startbatteriet,
og lad den køre i nogle minutter.
) Aktiver starteren på den havarerede bil, og lad motoren køre.
Hvis motoren ikke star ter med det samme,
afbr
ydes tændingen, og et nyt startforsøgforetages efter et par minutter. ) Vent til motoren kommer tilbage til
tomgang, hvorefter star tkablerne kan
afmonteres i omvendt rækkefølge af
tilslutningen.

)
Frakobl batteriet på bilen.)
Følg brugsanvisningen for laderen. )
Sæt batteriets (-) polklemme på først. )
Batteriets poler og polklemmer skal være
rene. Hvis de har en sulfatbelægning (hvidlig eller grønlig belægning) skal de
løsnes og renses.

Opladning af batteri med en
lader

Når din bils batteri er afladet, kan motoren startes med et startbatteri (eksternt eller monteret i en anden bil) og startkabler.
