2013 CITROEN DS3 lock

217Praktisk information

Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet inärheten av batteriet (på vänster sida). Komma åt säkringarna
)
Snäpp loss locket.
)
Byt ut säkringen (se motsvarande avsnitt).)
Efter åtgärd bör du stänga locket
mycket omsorgsfullt, för att garanterasäkringsboxens täthet. Alla ingrepp i säkringsboxen på batteriet ska utföras av en CITROËN-verkstad eller en annan kvalificerad verkstad.

Säkringstabell
Säkring nr
Ampere tal

Funk tioner
F1


20 A
Elmatning motorstyrdator, styrrelä motorfläktsblock, huvudrelä motorstyrning, insprutningspump (diesel).


F2 15 A

Si
gnalhorn.


F3 10 A

Spolare fram och bak.
F4


20 A Varselljus.
F5 15 A
Dieselvärmare
(diesel), tillsatspump par tikelfilter (diesel), luftmassemätare (diesel), EGR-magnetventil (diesel),
blowby-värmare och magnetventiler (VTi).


F6 10 A

Dator för ABS/ESP-s
ystem, sekundär bromskontakt.


F7 10 A

Elektrisk servostyrning, automatlådan.


F8
25 A

Styrning av startmotorn.
F9 10 A

Omkopplin
gs- och skyddsbox (diesel).


F10
30 A

Dieselvärmare
(diesel), blowby-värmare (diesel), bränslepump (VTi), insprutare och tändspolar (bensin).
F11


40 A
Kupéfläkt i luftkonditionering.

219Praktisk information
Säkring nr



Amperetal


Funk tion er
F12


30 A
Låg/hög hastighet vindrutetorkare fram.
F13

40 A
Elmatnin
g BSI (tändningsplus).


F14

30 A
Elmatnin
g Valvetronic (VTi).


F15
10 AHell
jus, höger.


F16
10 A
Helljus, vänster.
F1715 AHalvljus vänster.


F18
15 AHalvl
jus höger.
F1
915 ASyresonder och magnetventiler (VTi), magnetventiler
(diesel), EGR-magnetventil (diesel).
F20
10 APumpar, elst
yrd termostat (VTi), magnetventil i kamdrivning,givare för vatten i diesel (diesel).


F21


5 A
Matnin
g styrning motorfläktblock, ABS/ESP, t u r b o p u m p(THP).

Maxisäkringstabell
Säkring nr
Ampere ta l

Funk tioner
MF1*


60 A
Motorfläktblock.
MF2* 30 A
ABS-/ESP-pump.
MF3 * 30 A
ABS-/ESP-magnetventiler.
MF4 *

60 A
Matning till BSI.
MF5 *

60 A
Matning till BSI.
MF6 * 30 A

Extra motor fläkt (THP).
MF7 *

80 A
Säkringscentral i kupén.
MF
8 *

-
Används ej.
*
Maxisäkrin
garna utgör ett extra skydd för elsystemet. Alla ingrepp på maxisäkringarna måste utföras av en CITROËN-verkstad eller en annan
kvalificerad verkstad.

221Praktisk information










Batteri
Tillvägagångssätt för att ladda upp ett urladdat batteri eller för att starta motorn med hjälp av ett annat batteri.
Batteriet är placerat på vänster sida i
m
otorrummet.
Så här kommer du åt det:
) lossa motorhuvens spärr med den
invändiga spaken och öppna huven, ) sätt fast motorhuvsstöttan, )
ta bor t plastlocket över pluspolen (+).



Komma åt batteriet
)
Anslut den röda kabeln till pluspolen (+)på det urladdade batteriet A
och sedan till
pluspolen (+) på hjälpbatteriet B.


Starta motorn med ett
h
jälpbatteri

Efter återmontering av batteriethos CITROËN eller en kvalificeradverkstad kommer Stop & Star t-systemet inte att vara aktivt förränbilen stått stilla en viss tid, som beror på klimatförhållandena och batterietsladdning (upp till ca 8 timmar).
Om bilen är försedd med denna dekal (i synnerhet om bilen har Stop & Start) har bilen ett 12-volts blybatteri med specifika egenskaper och
specifikationer. Byte eller urkopplingmåste i så fall göras på en CITROËN-verkstad eller på en annan kvalificerad verkstad.
Om dessa föreskrifter inte följs riskerar batteriets livslängd att förkortas.
)
Anslut den ena änden av den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B.)
Anslut den andra änden av den gröna eller svarta kabeln till den separata jordpunkten (-) i din bil.

)Ta loss locket i den främre stötfångarengenom att trycka på dess nedre del.)Skruva fast bogseröglan helt.)Montera bogserstången. )Placera växelspaken i neutralläge (läge N
om bilen har en elektroniskt styrd manuell
växellåda eller en automatlåda).
)Ta loss locket i den bakre stötfångaren
genom att trycka på dess nedre del.
)Skruva fast bogseröglan helt.)Montera bogserstången. )Tänd varningsblinkersen i båda bilarna. )Starta försiktigt och kör långsamt en kor t sträcka.

Om den egna bilen
bogseras
Om en annan bil bo
gseras
Underlåtenhet att ta hänsyn till denna
regel kan leda till att vissa komponenter skadas (bromssystem, växellåda etc.)och att bilen inte har bromsservo då motorn star tas på nytt.
)
Lossa rattlåset genom att vrida på
tändningsnyckeln ett hack och lossa
parkeringsbromsen.
) Tänd varningsblinkersen i båda bilarna.)
Starta försiktigt och kör långsamt en kortsträcka.

I CITROËN-butikerna finns ett brett sortiment av tillbehör och reser vdelar.
Dessa har testats och godkänts både vad gäller tillförlitlighet och säkerhet.
De är anpassade till ditt fordon och omfattas av CITROËNS
garanti.

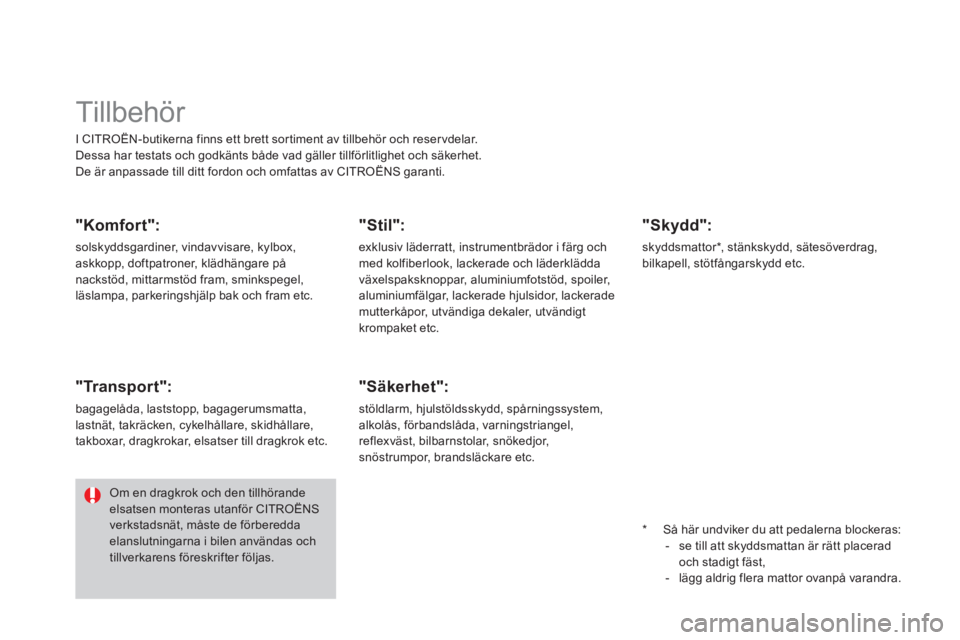

Tillbehör
"Komfort":
solskyddsgardiner, vindavvisare, kylbox,askkopp, doftpatroner, klädhängare på nackstöd, mittarmstöd fram, sminkspegel,
läslampa, parkeringshjälp bak och fram etc.
"Transport":
bagagelåda, laststopp, bagagerumsmatta,
lastnät, takräcken, cykelhållare, skidhållare,
takboxar, dragkrokar, elsatser till dragkrok etc.

"Stil":

exklusiv läderratt, instrumentbrädor i färg och
med kolfiberlook, lackerade och läderklädda
växelspaksknoppar, aluminiumfotstöd, spoiler,
aluminiumfäl
gar, lackerade hjulsidor, lackerade
mutterkåpor, utvändiga dekaler, utvändigt krompaket etc.

* Så här undviker du att
pedalerna blockeras:
- se till att skyddsmattan är rätt placerad
och stadigt fäst,
- lägg aldrig flera mattor ovanpå varandra.



"Säkerhet":

stöldlarm, hjulstöldsskydd, spårningssystem,
alkolås, förbandslåda, varningstriangel, reflexväst, bilbarnstolar, snökedjor,
snöstrumpor, brandsläckare etc.


"Skydd":

skyddsmattor *
, stänkskydd, sätesöverdrag,
bilkapell, stötfångarskydd etc.
Om en dragkrok och den tillhörande elsatsen monteras utanför CITROËNSverkstadsnät, måste de förbereddaelanslutningarna i bilen användas ochtillverkarens föreskrifter följas.

255
03ALLMÄN FUNKTION
Med en tryckning på OK-ratten kan du
ta fram olika undermenyer, beroende på
vad som visas på displa
yen.






UNDERMENYER


NAVIGATION (OM VÄGVISNING PÅGÅR )
:
FÄRDDATOR:
Abort guidance
Avbryt vägvisningen

Re
peat advice
Upprepa instruktionen

Block road
S
pärra sträckan

Route info
Ruttinfo

Show destination
Visa dest.
Tri
p info
Färdinfo

Route type
Typ av rutt
Av
oid Villkor för uteslutning
SatellitesSatelliter
Z
oom/Scroll Zooma/bläddra
Voice advice
Röstinstruktion
Route o
ptions
Ruttalternativ

Alert log Varningslogg

Status of functions
Funktionsstatus
1
2
3
3
2
1
1
1
3
1
1
1
1
2


TELEFON:


End call
Avsluta samtal
Hold call

Parkera samtal

Dial

Slå nummer

DTMF-Tones
Tonval

Private mode
Sekretess

Micro off
Mikrofon av

1
1
1
1
1
1
