2013 CITROEN DS3 stop start

183Kontroller

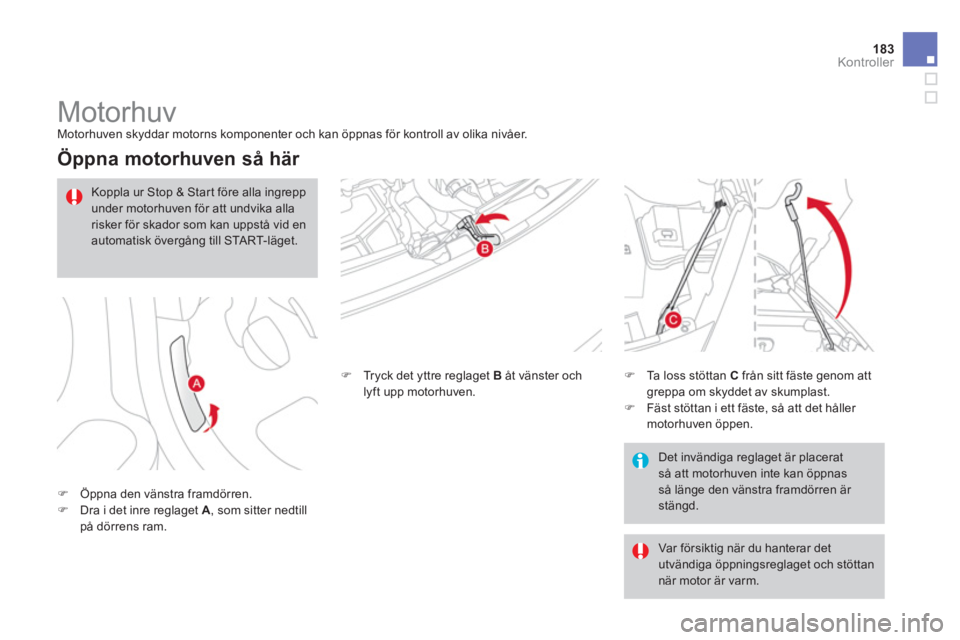

Motorhuv
Motorhuven skyddar motorns komponenter och kan öppnas för kontroll av olika nivåer.


Öppna motorhuven så här
)Öppna den vänstra framdörren. )Dra i det inre reglaget A, som sitter nedtillpå dörrens ram.
)
Tryck det yttre reglaget B
åt vänster och lyft upp motorhuven. )
Ta loss stöttan C
från sitt fäste genom att greppa om skyddet av skumplast.)
Fäst stöttan i ett fäste, så att det håller motorhuven öppen.
Det invändiga reglaget är placerat så att motorhuven inte kan öppnas så länge den vänstra framdörren är stängd.

Var för sik tig när du hanterar det utvändiga öppningsreglaget och stöttannär motor är varm.
Koppla ur Stop & Star t före alla ingrepp under motorhuven för att undvika alla risker för skador som kan uppstå vid en automatisk övergång till START-läget.

Stäng motorhuven så här








Bränslestopp
(diesel)
I händelse av bränslestopp i bilar med en HDI-motor, måste bränslesystemet avluftas.
Detta system består av en handpump och ett genomskinligt rör i motorrummet.
)Fyll på minst fem liter diesel i tanken.)Öppna motorhuven. )Beroende på version ska täcklocketsnäppas loss så att du kan komma åthandpumpen. )Pumpa med handpumpen tills den börjar gå trögt (redan första pumpningen kan vara
trög) och du ser bränsle i det transparenta röret med det gröna kontaktstycket.)Aktivera star tmotorn tills motorn går igång. )Sätt beroende på version tillbaka ochsnäpp fast täcklocket. )Stäng motorhuven igen.

Fortsätt inte att köra med startmotornom motorn inte startar vid förstaförsöket.
Pumpa med handpumpen på nytt och gör sedan ett nytt startförsök.
)Ta ut stöttan ur fästet.)Tryck fast stöttan i sitt fäste.)Sänk ned motorhuven och släpp den i slutet av rörelsen. )Kontrollera att motorhuven är ordentligt
stängd.

221Praktisk information










Batteri
Tillvägagångssätt för att ladda upp ett urladdat batteri eller för att starta motorn med hjälp av ett annat batteri.
Batteriet är placerat på vänster sida i
m
otorrummet.
Så här kommer du åt det:
) lossa motorhuvens spärr med den
invändiga spaken och öppna huven, ) sätt fast motorhuvsstöttan, )
ta bor t plastlocket över pluspolen (+).



Komma åt batteriet
)
Anslut den röda kabeln till pluspolen (+)på det urladdade batteriet A
och sedan till
pluspolen (+) på hjälpbatteriet B.


Starta motorn med ett
h
jälpbatteri

Efter återmontering av batteriethos CITROËN eller en kvalificeradverkstad kommer Stop & Star t-systemet inte att vara aktivt förränbilen stått stilla en viss tid, som beror på klimatförhållandena och batterietsladdning (upp till ca 8 timmar).
Om bilen är försedd med denna dekal (i synnerhet om bilen har Stop & Start) har bilen ett 12-volts blybatteri med specifika egenskaper och
specifikationer. Byte eller urkopplingmåste i så fall göras på en CITROËN-verkstad eller på en annan kvalificerad verkstad.
Om dessa föreskrifter inte följs riskerar batteriets livslängd att förkortas.
)
Anslut den ena änden av den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B.)
Anslut den andra änden av den gröna eller svarta kabeln till den separata jordpunkten (-) i din bil.

MODELLER:MOTORER OCH VÄ XELLÅDOR
Typbeteckning:SA...8HR48HP4/PS9HPK/S9HP8/PS9HR8/S
DIESELMOTORERHDi 70 FAPe-HDi 70 FAPe-HDi 90 FAPe-HDI 110 FAP
Cylindervolym (cm 3 ) 1 398
1 560 1 560

Cylinderdiameter x slaglängd (mm) 73,7 x 82 75 x 88,3 75 x 88,3
Max. effekt
(kW) 50
68
82
Max. var vtal
(rpm)
4 000
4 0003 600

Max. vridmoment
(Nm) 160
230
270
Varvtal vid max. vridmoment
(rpm)
1 750
1 7501 750

BränsleDiesel
Diesel
Diesel
Katal
ysator Ja Ja Ja
P
artikelfilter Ja
Ja
Ja
VÄXELLÅDORManuell
(5 växlar)
Elstyrd manuell(5 växlar)
Manuell(5 växlar)
Elstyrd manuell
(6 växlar)
Manuell
(6 växlar)
OLJEVOLYM (i liter)





Motor
(med byte av filterinsats) 3,75 3,75 3,75
.../
S : e-HDi-modell med Stop & Start.

Abort guidance/Resume guidanceAvbryta/Återuppta vägvisningengg
Destination inputAnge ett färdmål Geo
positionGPS-position
Ma
pKarta
Sto
povers
Etapper
Add stopover Lägga till etapp
Navigate H
OME
Visa vägen hem
Choose from address book
V
älj i adressboken Rearran
ge routeGör om rutten
Choose from last destinations
V
älj bland de senaste destinationerna Re
place stopoverByt etapp
Delete sto
poverTa bort etapp
Recalculat
eRäkna om rutten
F
ast routeSnabbast
Short route
Kortast
Optimized route Optimal rutt

POI search
Söka POI, intressanta platser
POI nearb
yPOI i närheten

Route o
ptions
Ruttalternativ
Route typ
eTyp av rutt
Short route
Kortast F
ast routeSnabbast
Navigation Menu
Navigationsmenyn
Cit
y Stad
StreetGata
Address inputAnge en adress
Country
Land Navigate HOME
Visa vägen hem City distric
tStadsområde
House number
Nummer Start route
guidanceStarta vägvisning

Postal code Postnummer
Save to address book
L
ägga till i adressboken
Int
ersection
Korsning
Address input
Ange en adress POI near destination
POI nära destinationen
POI in cit
yPOI i en stad
POI in country
POI i ett land
POI near route
POI nära rutten Choose from address book
Välj i adressboken
3
3

Choose from last destinationsVälj bland de senaste destinationerna

TMC station information
Information från TMC-station Loudnes
sLoudness
Speed dependent volume
Hastighetsanpassad volym
Reset sound settin
gsNollställa ljudinställningarna
3
3
3
1
2
4
4
4
4
4
4
4
4
4
4
4
3
2
3
3
2
3
4
4
4
4
3
3
3
3
4
4
4
2
4
2
3
3
3
3
3
3
4
Classic
Klassisk
Jazz
Jazz
Rock/Po
p
Rock/pop
T
echnoTe kno
V
ocal Ta l
4
4
4
4
4

315
Alfabetiskt register
Oljefilter.........................................................r190Oljemätsticka..........................................45, 187Oljenivå ...................................................45, 187Ominitialisering av fjärrkontrollen...................94Ominitialisering av fönsterhissarna ................96
Parkeringsbroms...................................158, 191Parkeringshjälp bak......................................178Partikelfilter...........................................r189, 190Positionsljus ..................................108, 209, 211Punktering .....................................................194
Påfyllning av bränsle..............................102-104
P
Rengöring......................................................229Reostat för instrumentbelysning.....................46Reparationssats vid punktering ....................194Reservhjul .....................................................200Reservöppningsreglage ................................101Reservreglage för dörrar..............................r100Riskområden (uppdatering) ..........................264
T
Strålkastarinställning....................................113Stänga bagageluckan.............................91,101Stänga dörrarna........................................91, 98Synkronisering av fjärrkontrollen ....................94Säkerhetsåtgärder för barn ........................130, 134, 136-138,151Säkringar.......................................................r214Säkringshållare i instrumentbrädan..............214Säkringshållare i motorrummet....................214Säkringstabeller............................................r214
Taklampa.......................................................118Ta k l a m p o r.....................................................r213Tanklucka..............................................102, 104Tekniska data ...............................234, 238,240Telefon...................................................271, 272Tid (inställning)..............................274,296,297Tillbehör........................................................r230Tillfällig pumpning (med sats) .......................194Tillverkaretiketter..........................................r244TMC (trafiknyheter)..............................265, 266TMC, Trafikinformation.................................265Torkare..................................................114, 116
O
Radio .....................................................267,287Ratt (inställning) ..............................................85Rattlås.............................................................92Regenerering av partikelfilter.......................r190Reglage för eluppvärmda säten .....................80Reglage för fönsterhissar...............................r96
R
Servicenivåer..................................................r24Sidoblinkers...................................................209Sidokrockkuddar...................................r153,155Signalhorn.....................................................143Skyddsmatta .................................................125Skyltbelysning ...............................................211Skötselråd .....................................................229Släpvagnsvikter............................r234,238, 240Sminkspegel..................................................123Snabbmenyer................................................r255Snål körning (rekommendationer)..................24Solskydd........................................................123Spolare..........................................................115Spolar vätskenivå .......................................... 187Stanna bilen....................................92, 161,166Starta bilen......................................92, 161,166Starthjälp i backe..........................................173Stop & Start .......50, 73, 102, 170, 183, 190, 221
S

54
VANLIGA FRÅGOR
FRÅGASVARLÖSNING
Då motorn är avstängd
kopplas systemet ifrån
efter flera minutersanvändning. Då motorn är avstän
gd beror systemets funktionstid på batterietsladdningens status.
Stoppet är normalt: s
ystemet övergår till energisparläge och kopplas bort
för att spara på bilens batteri.
Starta bilens motor för att öka batteriets laddning.

Läsningen av mitt
USB-minne startar efter en alltför lång tid (cirka 2 till 3 minuter). Vissa filer som levereras med minnet kan leda till att läsnin
gen blir mycketlångsammare (multipliceras med 10 gånger). Radera alla filer som levereras med USB-minnen
och begränsa antalet undermappar i minnet.
N
är jag ansluter min
iPhone som telefon och
till USB-uttaget samtidigt,kan jag inte läsa mina musikfiler. När en iPhone ansluts automatiskt som telefon, kopplas även
streamin
g-funktionen in. Streaming-funktionen har då företräde framför USB-funktionen som inte längre kan användas, spåret du lyssnade på
spolas fram en bit utan ljud på Apple®-spelare. Koppla ur och koppla sedan in USB-anslutnin
gen
igen (USB-funktionen har företräde framför streamingfunktionen).
