Page 34 of 393
Informerar föraren om att ett system aktiveras(kontrollampor) eller när en avvikelse uppstår (varningslampor).
Kontrollampor
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigten ljudsignal och ett meddelande visas på multifunktionsdisplayen.
Kontrollampan kan antingen lysa med fast sken eller blinka.
Vissa kontrollampor kan uppvisa bådaindikeringstyperna. Det är bara medledning av det aktuella funktionslägetsom det går att sluta sig till om situationen är normal eller om enavvikelse har uppstått.
Slå upp och läs om den berördavarningslampan innan du kör iväg, om den inte slocknar. Statuslampan för krockkudden på passagerarsidan for tsätter att lysa i caen minut efter att tändningen slagits till,
även efter att motorn startats.
När tändningen sätts på
Vissa varningslampor tänds i några sekunder när tändningen slås på.
Så for t motorn star tar skall dessa lampor
slockna igen.
Page 38 of 393
Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.
KontrollampaIndikeringOrsakÅtgärder/observationer
Krockkudde på
passagerarsidan
F
ast sken. Reglaget som finns i handskfacket
ställs i läge "OFF".
Passagerarens frontkrockkudde är urkopplad.I det här läget kan du installera enbakåtvänd barnstol. Ställ re
glaget på "ON
" för att aktivera passagerarens
fr
ontkrockkudde.
I det här läget får ingen bakåtvänd barnstol monterashär.
ESP/ASR
Fast sken. Knappen nere till vänster på
instrumentbrädan är aktiverad. Desskontrollampa lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tr
yck en gång till på knappen för att återaktivera
ESP/ASR-systemet manuellt. Kontrollampan släcks.
Fr.o.m. cirka 50 km/tim återaktiveras systemet
automatiskt, utom med bensinmotorn 1,6 l (THP 155, THP 150, THP 160) och RACING.
ESP/ASR-systemet aktiveras automatiskt då bilen startas.
Page 39 of 393
37
Instrumenttavlan
Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder det
att ett fel uppstått, som kräver en åtgärd frånförarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds ska du läsa det åtföljande meddelandet på multifunktionsdisplayen. Tveka inte att kontakta din CITROËN-verkstad eller en annan kvalificerad verkstad om
problem uppstår.
KontrollampaIndikeringOrsakÅtgärder/observationer
STOPFast sken, ensam eller
tillsammans med enannan varningslampa,åtföljt av en ljudsignal
och ett meddelande på
displayen.
Om lampan tänds har en allvarlig
avvikelse uppstått i bromssystemet eller motorkylningen. Stanna bilen så for t detta kan ske
på ett säkert sätt,
eftersom motorn kan stängas av under färd.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
ServiceTillfälligt. Mindre avvikelser som inte är knutnatill en specifik kontrollampa har uppstått. Identi
fiera avvikelsen genom att läsa meddelandet som
visas på displayen, t.ex.:
- motoroljenivån,
- spolarvätskenivån,
- batteriet i f
järrkontrollen,
- igensättning av par tikelfiltret på dieselbilar (se kapitlet "Kontroller - Partikelfilter").
Kontakta en CITROËN-verkstad eller en annankvalificerad verkstad om andra avvikelser uppstår.
F
ast sken. Större avvikelser som inte är knutna
till en specifik kontrollampa har uppstått. Identifiera avvikelsen
genom att läsa meddelandet som
visas på displayen och kontakta snarast en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Page 44 of 393

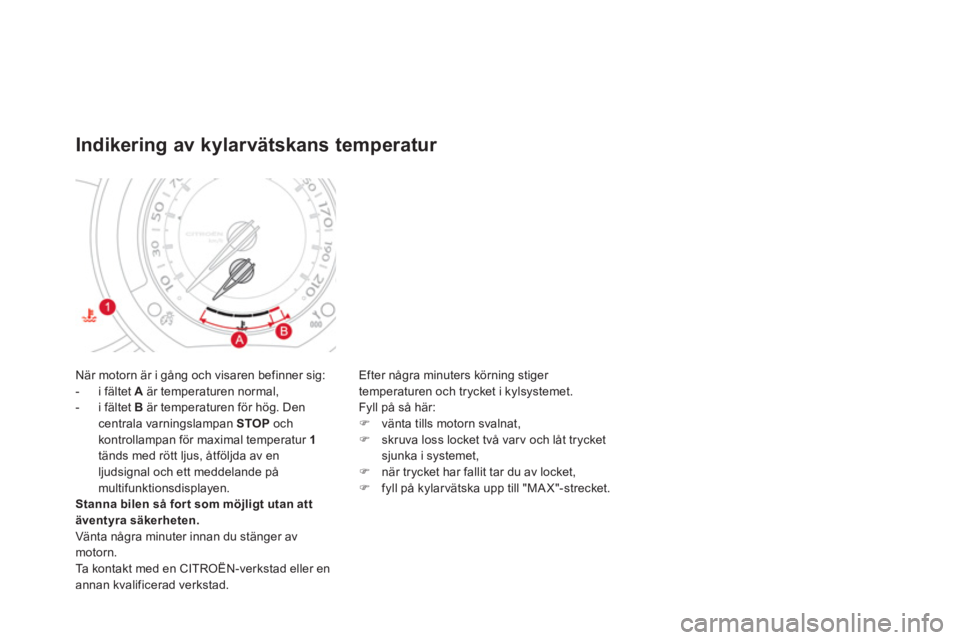

När motorn är i gång och visaren befinner sig:
- i fältet A
är temperaturen normal,
- i fältet B
är temperaturen för hög. Den centrala varningslampan STOPoch kontrollampan för maximal temperatur 1tänds med rött ljus, åtföljda av en ljudsignal och ett meddelande påmultifunktionsdisplayen.
Stanna bilen så for t som möjligt utan att äventyra säkerheten.Vänta några minuter innan du stänger av motorn.
Ta kontakt med en CITROËN-verkstad eller enannan kvalificerad verkstad.
Indikering av kylarvätskans temperatur
Efter några minuters körning stiger
temperaturen och trycket i kylsystemet.
Fyll på så här: )
vänta tills motorn svalnat, )
skruva loss locket två var v och låt trycketsjunka i systemet, )
när trycket har fallit tar du av locket, )
fyll på kylarvätska upp till "MA X"-strecket.
Page 45 of 393
43Instrumenttavlan
System som informerar föraren om hur lång
tid som återstår till nästa ser vicebesök, enligt
tillverkarens serviceprogram.
Denna tidpunkt beräknas från och med den
senaste nollställningen av indikatorn. Den
fastställs med hjälp av två parametrar:
- körsträcka som tillryggalagts,
- den tid som förflutit sedan det senasteservicebesöket.
Serviceindikator
Mellan 1 000 och 3 000 km kvar
till nästa service
När tändningen slås på och under några
sekunder visas nyckeln som symboliserar servicearbeten. På raden som visar
mätarställningen anges hur många kilometer som återstår till nästa servicebesök.Exempel:2 800 km återstår före nästa ser vice.
Vid påslagning av tändningen och under några sekunder visar displayen:
Under 1 000 km kvar till nästa
service
Exempel:
900 km återstår före nästa ser vice.
När tändningen slås på och under några sekunder visar displayen:
Nå
gra sekunder efter att tändningen slagits på
återgår vägmätaren till sin normala funktion.
N
yckelsymbolen for tsätter att lysaför att
upplysa dig om att nästa servicebesök är nära förestående.
Nå
gra sekunder efter att tändningen slagits på släcks nyckelsymbolen
och vägmätarenåtergår till sin normala funktion. Displayen visar
då mätarställningen och trippmätaren.
Över 3 000 km kvar till nästa
service
När tändningen slås på visas ingen serviceinformation i displayen.
Page 46 of 393
Några sekunder efter att tändningen slagits på återgår vägmätaren till sin normala funktion.
Nyckelsymbolen for tsätter att lysa.
Den körsträcka som återstår tillett servicebesök kan vägas mot tidsfaktorn, beroende på förarens
körvanor.
Där för kan nyckelsymbolen även tändas först när du har passerattidpunkten för ser vicebesöket vid två år.
Nollställning av serviceindikatorn
Efter varje ser vicebesök ska ser viceindikatorn
nollställas.
Gör så här: ) slå av tändningen, )
tryck på knappen för nollställning av
trippmätaren och håll den intryckt, ) slå på tändningen, mätardisplayen börjar
räkna ned, ) då displayen visar "=0"
släpper du upp
knappen, nyckelsymbolen försvinner.
Om du vill koppla ur batteriet efter dettaingrepp bör du låsa bilen och vänta i minst fem minuter, så att nollställningen hinner registreras.
Visa serviceinformation
Du kan när som helst visaserviceinformationen. )Tryck på knappen för nollställning av
trippmätaren.
Ser viceinformationen visas i någrasekunder och försvinner sedan.
Serviceintervallet har passerats
Varje gång som tändningen slås på och under några sekunder blinkar nyckelsymbolenför att påminna
di
g om att ser vicebesöket nu måste ske snarast. Exempel:Du har kört 300 km längre än vad som anges i ser viceschemat.
När tändningen slås på och under några sekunder
visar displayen:
Page 47 of 393
45
Instrumenttavlan
Informerar föraren om oljenivån i motorn är
korrekt eller inte.
Denna information visas i några sekunder när
tändningen slås på, efter informationen omservice.
Indikator för motoroljenivån
Den här nivåkontrollen är endast giltig om bilen har stått på plan mark med motorn avstängd i mer än 30 minuter.
Korrekt oljenivå
F
ör lite olja
Brist på olja indikeras av att "OIL"blinkar,
servicelampan tänds, en ljudsignal hörs och ett
meddelande visas på multifunktionsdisplayen. Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du genast fylla
på olja, för att undvika motorskador.
Fel på nivåmätaren
Fel indikeras av att "OIL - -"
blinkar. Vänd
dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Det finns 2 nivåmärken
på
m
ätstickan:
-
A
= max. Överskrid
aldrig denna nivå (risk för
motorskada).
-
B
= min. Fyll på genom oljepåfyllningslocket, medolja anpassad till motortypen i bilen.
Manuell mätsticka
Se kapitlet "Kontroller" för att lokalisera den
manuella mätstickan och läsa om oljepåfyllning för din motor.
Page 50 of 393
Färddator
Monokrom display A
Visning av information
)Tryck på knappen som finns i änden av
torkarspaken, för att visa information från
färddatorn. Inf
ormationen som visas av färddatorn är följande:
- r
äckvidd,
- momentan
förbrukning,
- tidräknaren i
Stop & Start-systemet,
-
körd sträcka,
- medel
förbrukning,
- medelhasti
ghet.
)Vid följande tryckning går du tillbaka till aktuell visning.
S
ystem som lämnar momentan information om den körda sträckan (räckvidd, förbrukning etc.).
Nollställning
)Tryck på reglaget i mer än två sekunder
för att nollställa den körda sträckan,
medelförbrukningen och medelhastigheten.
