2013 Alfa Romeo Giulietta stop start

MOTORKAPOPENENGa als volgt te werk:
❒trek de hendel A fig. 78 in de richting van de pijl;
❒verplaats de hendel B in de richting van de pijl en til de motorkap
op.
BELANGRIJK Het openen van de motorkap wordt vergemakkelijkt door
twee gasveren op de zijkant. Demonteer de gasveren nooit en
begeleid de motorkap tijdens het openen.
BELANGRIJK Controleer of de ruitenwissers zich in de ruststand
bevinden en niet actief zijn alvorens de motorkap op te tillen.
SLUITENLaat de motorkap tot op ongeveer 20 cm van de motorruimte zakken
en laat hem dan vallen. Controleer of de motorkap goed gesloten is
(niet alleen met de beveiliging vergrendeld) door te proberen hem op
te tillen. Als de motorkap niet perfect gesloten is, open hem dan
opnieuw en herhaal de handeling. Probeer de motorkap niet te sluiten
door erop te drukken.
BELANGRIJK Controleer altijd of de motorkap goed vergrendeld is om
te voorkomen dat deze tijdens het rijden opent.
De volgende plaat wordt aangebracht in de motorruimte fig. 79:
Voor de rijveiligheid moet de motorkap tijdens het
rijden altijd perfect gesloten zijn. Controleer dus altijd
of de motorkap goed gesloten en vergrendeld is.
Mocht men tijdens het rijden merken dat de motorkap niet goed
vergrendeld is, stop dan onmiddellijk en sluit de motorkap op de
correcte manier.Verricht deze handelingen uitsluitend bij stilstaande
auto.
fig. 78
A0K0116
fig. 79
A0K1520
98
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

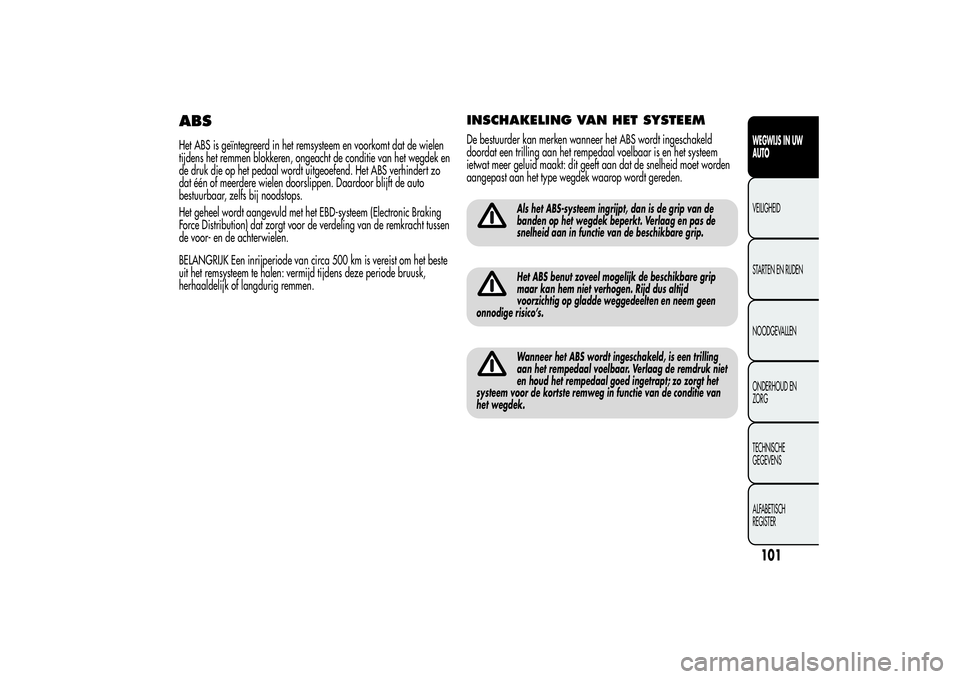

ABSHet ABS is geïntegreerd in het remsysteem en voorkomt dat de wielen
tijdens het remmen blokkeren, ongeacht de conditie van het wegdek en
de druk die op het pedaal wordt uitgeoefend. Het ABS verhindert zo
dat één of meerdere wielen doorslippen. Daardoor blijft de auto
bestuurbaar, zelfs bij noodstops.
Het geheel wordt aangevuld met het EBD-systeem (Electronic Braking
Force Distribution) dat zorgt voor de verdeling van de remkracht tussen
de voor- en de achterwielen.
BELANGRIJK Een inrijperiode van circa 500 km is vereist om het beste
uit het remsysteem te halen: vermijd tijdens deze periode bruusk,
herhaaldelijk of langdurig remmen.
INSCHAKELING VAN HET SYSTEEMDe bestuurder kan merken wanneer het ABS wordt ingeschakeld
doordat een trilling aan het rempedaal voelbaar is en het systeem
ietwat meer geluid maakt: dit geeft aan dat de snelheid moet worden
aangepast aan het type wegdek waarop wordt gereden.
Als het ABS-systeem ingrijpt, dan is de grip van de
banden op het wegdek beperkt. Verlaag en pas de
snelheid aan in functie van de beschikbare grip.Het ABS benut zoveel mogelijk de beschikbare grip
maar kan hem niet verhogen. Rijd dus altijd
voorzichtig op gladde weggedeelten en neem geen
onnodige risico’s.Wanneer het ABS wordt ingeschakeld, is een trilling
aan het rempedaal voelbaar. Verlaag de remdruk niet
en houd het rempedaal goed ingetrapt; zo zorgt het
systeem voor de kortste remweg in functie van de conditie van
het wegdek.
101WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

INSCHAKELING/UITSCHAKELING
“All Weather” MODUSInschakeling
Breng de hendel A fig. 82 omlaag (nabij de letter “a”) en houd hem in
deze stand gedurende 0,5 seconden tot de betreffende leds branden
of tot het opschrift “All Weather” op de display verschijnt (zie fig. 87).
ESC en ASR: activeringsdrempels voor topveiligheid en controle
van de auto, ook bij kritische wegcondities (bv. bij regen, sneeuw,
etc.).
Stuurwielafstelling:maximum comfort.
DST:hogere remregeling gecombineerd met ABS/ESC. Standaard
regeling van zijdelingse versnelling. Compenseert overstuur afhankelijk
van de ESC/ASR activeringsdrempels: met een lichte impuls op het
stuurwiel wordt de bestuurder geadviseerd de geschiktste manoeuvre
uit te voeren.
Motor:standaard respons.Uitschakeling
Om de “All Weather” modus uit te schakelen en terug te keren naar de
“Natural” modus, ga op dezelfde wijze te werk als voor de “Dynamic”
modus, maar beweeg de hendel A fig. 82 naar “a”.
BELANGRIJK
❒Direct schakelen van de “Dynamic” naar de “All Weather” modus en
omgekeerd is niet mogelijk. Om de andere modus in te schakelen
moet eerst worden teruggekeerd naar de “Natural” modus.
❒Indien “All Weather” of “Natural ” actief was toen de motor gestopt
werd, wordt de volgende keer dat de motor gestart wordt de functie
ingeschakeld die gekozen was.
❒Bij een storing in het systeem of een defect van de hendel A fig. 82,
kunnen geen modussen worden gekozen. De display toont een
waarschuwingsmelding.
fig. 87
A0K1511
107WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

START&STOP SYSTEEM(voor bepaalde versies/markten)
Het Start&Stop-systeem zet automatisch de motor af wanneer de auto
stilstaat en start de motor zodra de bestuurder weer wil gaan rijden.
Dit verhoogt de efficiency van de auto dankzij een reductie van het
brandstofverbruik, de uitstoot van schadelijke uitlaatgassen en
geluidsoverlast.WERKINGUitschakelmodus van de motor
Bij stilstaande auto, wordt de motor afgezet als de versnellingspook in
de vrijstand staat en het koppelingspedaal niet is ingetrapt.
OpmerkingDe motor kan alleen automatisch worden afgezet bij
een snelheid van meer dan 10 km/h, om herhaaldelijk afzetten van de
motor te voorkomen wanneer erg traag wordt gereden.
Het symbool
fig. 88 verschijnt op de display als de motor wordt
afgezet.
De motor opnieuw starten
Trap het koppelingspedaal in om de motor opnieuw te starten.
HET SYSTEEM HANDMATIG
INSCHAKELEN/UITSCHAKELENDruk op knop
fig. 89 op het bedieningspaneel van het dashboard
om het systeem handmatig in of uit te schakelen.Inschakeling Start&Stop systeem
Wanneer het Start&Stop systeem wordt ingeschakeld, verschijnt een
melding op de display. In deze omstandigheid is de led A fig. 89
op de knop
gedoofd.
fig. 88
A0K0163
fig. 89
A0K0121
108WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

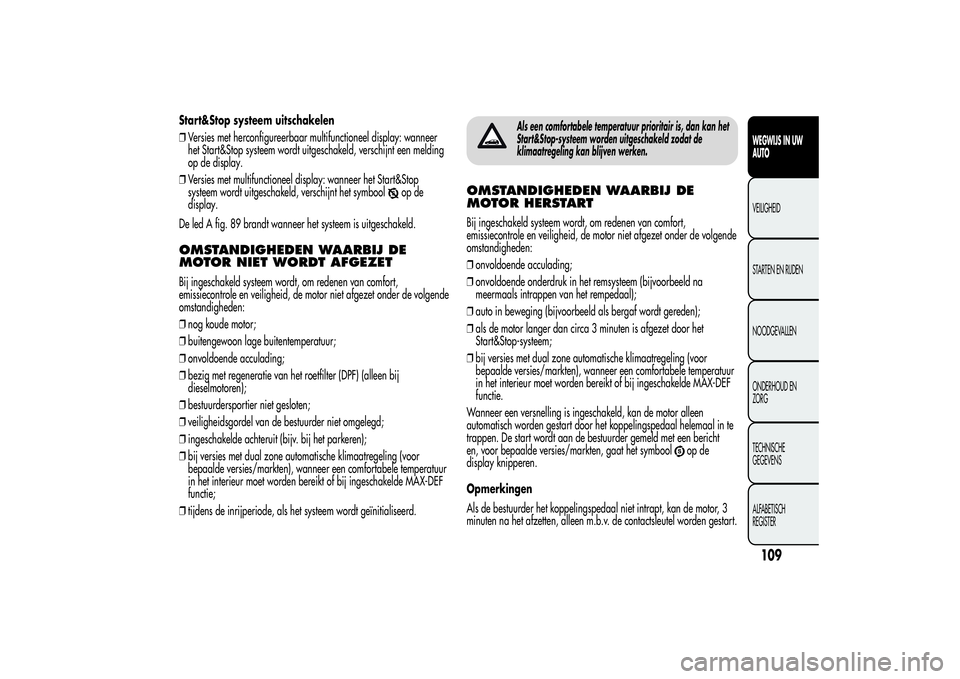

Start&Stop systeem uitschakelen
❒Versies met herconfigureerbaar multifunctioneel display: wanneer
het Start&Stop systeem wordt uitgeschakeld, verschijnt een melding
op de display.
❒Versies met multifunctioneel display: wanneer het Start&Stop
systeem wordt uitgeschakeld, verschijnt het symbool
op de
display.
De led A fig. 89 brandt wanneer het systeem is uitgeschakeld.
OMSTANDIGHEDEN WAARBIJ DE
MOTOR NIET WORDT AFGEZETBij ingeschakeld systeem wordt, om redenen van comfort,
emissiecontrole en veiligheid, de motor niet afgezet onder de volgende
omstandigheden:
❒nog koude motor;
❒buitengewoon lage buitentemperatuur;
❒onvoldoende acculading;
❒bezig met regeneratie van het roetfilter (DPF) (alleen bij
dieselmotoren);
❒bestuurdersportier niet gesloten;
❒veiligheidsgordel van de bestuurder niet omgelegd;
❒ingeschakelde achteruit (bijv. bij het parkeren);
❒bij versies met dual zone automatische klimaatregeling (voor
bepaalde versies/markten), wanneer een comfortabele temperatuur
in het interieur moet worden bereikt of bij ingeschakelde MAX-DEF
functie;
❒tijdens de inrijperiode, als het systeem wordt geïnitialiseerd.
Als een comfortabele temperatuur prioritair is, dan kan het
Start&Stop-systeem worden uitgeschakeld zodat de
klimaatregeling kan blijven werken.
OMSTANDIGHEDEN WAARBIJ DE
MOTOR HERSTARTBij ingeschakeld systeem wordt, om redenen van comfort,
emissiecontrole en veiligheid, de motor niet afgezet onder de volgende
omstandigheden:
❒onvoldoende acculading;
❒onvoldoende onderdruk in het remsysteem (bijvoorbeeld na
meermaals intrappen van het rempedaal);
❒auto in beweging (bijvoorbeeld als bergaf wordt gereden);
❒als de motor langer dan circa 3 minuten is afgezet door het
Start&Stop-systeem;
❒bij versies met dual zone automatische klimaatregeling (voor
bepaalde versies/markten), wanneer een comfortabele temperatuur
in het interieur moet worden bereikt of bij ingeschakelde MAX-DEF
functie.
Wanneer een versnelling is ingeschakeld, kan de motor alleen
automatisch worden gestart door het koppelingspedaal helemaal in te
trappen. De start wordt aan de bestuurder gemeld met een bericht
en, voor bepaalde versies/markten, gaat het symbool
op de
display knipperen.
Opmerkingen
Als de bestuurder het koppelingspedaal niet intrapt, kan de motor, 3
minuten na het afzetten, alleen m.b.v. de contactsleutel worden gestart.
109WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Als de motor onbedoeld is afgeslagen, bijvoorbeeld door het
koppelingspedaal te snel los te laten met ingeschakelde versnelling, en
het Start&Stop-systeem is actief, dan kan men de motor herstarten
door het koppelingspedaal helemaal in te trappen of door de
versnellingspook in de vrijstand te schakelen.VEILIGHEIDSINSTELLINGENAls het Start&Stop-systeem de motor heeft afgezet en de bestuurder
maakt zijn veiligheidsgordel los en opent het bestuurdersportier of het
passagiersportier, dan kan men de motor alleen herstarten m.b.v.
de contactsleutel.
De bestuurder wordt op de hoogte gebracht door een geluidssignaal,
het knipperen van het symbool
op de display en bij sommige
versies verschijnt ook een melding op de display.
"ENERGY SAVING" FUNCTIE(voor bepaalde versies/markten)
Als de bestuurder, na een automatische start van de motor, gedurende
3 minuten geen enkele handeling uitvoert, dan schakelt het
Start&Stop-systeem de motor definitief uit om brandstof te kunnen
besparen. In dergelijke gevallen kan men de motor alleen herstarten
m.b.v. de contactsleutel.
OPMERKING De motor kan in elk geval draaiende worden gehouden
door het Start&Stop-systeem uit te schakelen.
ONREGELMATIGE WERKINGIndien zich een storing voordoet, wordt het Start&Stopsysteem
uitgeschakeld.
De bestuurder wordt op de hoogte gebracht van de storing door het
knipperende
symbool (uitvoeringen met multifunctioneel display) of
symbool (uitvoeringen met herconfigureerbaar multifunctioneel
display). Voor bepaalde uitvoeringen/markten, indien aanwezig,
wordt er ook een bericht weergegeven.
Raapleeg in zo'n geval het Alfa Romeo Servicenetwerk.
LANGDURIGE STILSTAND VAN DE
AUTOAls de auto enige tijd niet gebruikt wordt (of als de accu wordt
vervangen), moet speciale aandacht besteed worden aan het
loskoppelen van de stroomvoorziening van de accu.
Ga als volgt te werk: koppel de stekker A fig. 90 (druk op knop B) van
de accusensor C op de minklem D van de accu los. Koppel deze
sensor nooit van de accu los, behalve bij vervanging van de accu.
fig. 90
A0K0179
110WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Neem steeds contact op met het Alfa Romeo
Servicenetwerk om de accu te laten vervangen.
Vervang de accu door een exemplaar van hetzelfde
type (HEAVY DUTY) en met identieke specificaties.
BELANGRIJK Wacht, nadat de contactsleutel naar STOP is gedraaid,
minstens 1 minuut alvorens de elektrische voeding naar de accu los
te koppelen.STARTEN MET HULPACCUWanneer men met een hulpaccu moet starten, mag de minkabel (–)
vanaf de hulpaccu nooit in verbinding worden gebracht met de
minpool A fig. 91 van de accu in de auto. Sluit de minkabel aan op
een massapunt op de motor of op de versnellingsbak.
Controleer alvorens de motorkap te openen of de motor is
afgezet en of de contactsleutel in de stand STOP staat. Volg
de instructies op die zijn aangegeven op het plaatje op de
voorste traverse (fig. 92). Wij adviseren om de contactsleutel uit te
nemen als er zich nog inzittenden in de auto bevinden. Verlaat de auto
na de contactsleutel te hebben uitgenomen of in de stand STOP te
hebben gedraaid. Controleer bij het tanken of de motor is afgezet en
of de contactsleutel in de stand STOP staat.
fig. 91
A0K0180
fig. 92
A0K0224
111WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

AANWIJZINGEN OP DE DISPLAY(Voor bepaalde versies/markten)
Wanneer de sensor is ingeschakeld, wordt het volgende schermbeeld
op de "Herconfigureerbare multifunctionele display" (voor bepaalde
versies/markten) weergegeven fig. 97.
De informatie over de aanwezigheid en afstand van een obstakel ten
opzichte van de auto wordt gegeven door middel van de zoemers
en de display van het instrumentenpaneel.
Wanneer de sensoren meerdere obstakels signaleren, dan wordt alleen
rekening gehouden met het dichtstbijzijnde obstakel.
GELUIDSSIGNAALZodra de achteruitversnelling wordt ingeschakeld, wordt automatisch
een geluidsmelding ingeschakeld wanneer er zich een obstakel achter
de auto binnen het meetbereik bevindt.
De geluidsmelding:
❒neem toe naarmate de afstand tussen de auto en het obstakel
afneemt;
❒wordt ononderbroken wanneer de afstand tussen de auto en het
obstakel minder dan 30 cm bedraagt en stopt onmiddellijk als
de afstand toeneemt;
❒blijft constant als de afstand ongewijzigd blijft; als deze situatie de
zijsensoren betreft, zal de zoemer na circa 3 seconden stoppen om
bijvoorbeeld signalen te voorkomen tijdens manoeuvres langs
muren.
BELANGRIJK Het volume van het geluidssignaal kan worden ingesteld
via de optie "Geluidssterkte waarschuwingen" van de "Set-up
menu".
fig. 97
A0K0059
116WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
