2013 Abarth Punto sensor

102
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
fig. 100fig. 101
OBSERVERA! Innan du kopplar ifrån eltillförseln till
batteriet, vänta minst en minut från att du har ställt
tändningsnyckeln på STOP.
NÖDSTART fig. 101
Vid nödstart med hjälpbatteri ska man aldrig ansluta
minuskabeln (–) från hjälpbatteriet till minuspolen A
på bilbatteriet, utan snarare till jordpunkt på motorn/
växellådan. FUNKTIONSFEL
Om Start&Stop-systemet inte skulle fungera korrekt
inaktiveras det. Föraren informeras om felet genom att
lampan A-fig. 99 tänds för generellt maskinfel och, där
detta tillval finns, med ett informationsmeddelande och
med ikonen B för systemfel på instrumentpanelen.
Kontakta i detta fall Abarths servicenät.
NÄR FORDONET INTE ANVÄNDS fig. 100
Om fordonet inte har använts under en längre tid ska du vara
särskilt uppmärksam vid frånkopplingen av batteriets
strömförsörjning. Proceduren ska utföras genom att koppla
ifrån kontaktdonet A (genom att trycka på knapp B) från
sensor C som bevakar batteritillståndet. Den har installerats
på den negativa polen D på själva batteriet. Denna sensor f
år
aldrig kopplas ifrån polen, utom vid batteribyte.
Vid batteribyte ska du alltid vända dig
till Abarths servicenät. Ersätt batteriet
med ett annat av samma typ (HEAVY DUTY)
och samma egenskaper.
OBSERVERA!
069-108SW PUNTO Abarth 1ed.qxd 20-07-2012 12:05 Pagina 102

174
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
SÄKRINGSTABELL
Säkringsdosa på instrumentpanelen fig. 157
ELFÖRBRUKARE SÄKRING AMPERE
Höger halvljus
Vänster halvljus, omställare till strålkastarinställningen
Strömförsörjning INT/A för fjärrbrytarspolar på säkringsbox i motorrum
och fjärrbrytarspolar på färddatorns styrenhet
Takbelysning, ljus i bagageutrymmet, belysning av lådan i instrumentpanelena
Strömförsörjning + batteri för EOBD-diagnosuttag, styrenhet
för automatisk klimatanläggning, larmsignal, bilradio, styrenhet Blue&Me™
Strömförsörjning INT för instrumentpanel, strömbrytare på bromspedal
(normalt öppen kontakt), tredje bromsljus
Motorer för låsning/upplåsning av dörrar, motorer för aktivering av dead lock,
motor för upplåsning av bagagelucka
Elpump för vindrutespolare/bakrutespolare
Fönsterhissens startmotor på förarsidans framdörr
Fönsterhissens startmotor på passagerarsidans framdörr
Inv. strömförsörjning för belysning av manöverpanelen, styrenhet för detektering av
däcktryck TPMS, förflyttning av elektriska ytterbackspeglar, styrenhet
eltak, uttag infotelematica my-port, invändig elektrokromatisk backspegel
Instrumentpanel
Inv. strömförsörjning till kontakten på bromspedalen (NC-kontakt), brytare
på kopplingspedalen, intern värmarenhet, styrenhet Blue&Me™, förberett system
för bilradio, styrenhet spänningsstabilisator, backljus på stötfångarna,
sensor på servobromsen, fjärrbrytarspolar på motorns säkringsdosa
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 174

175
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5

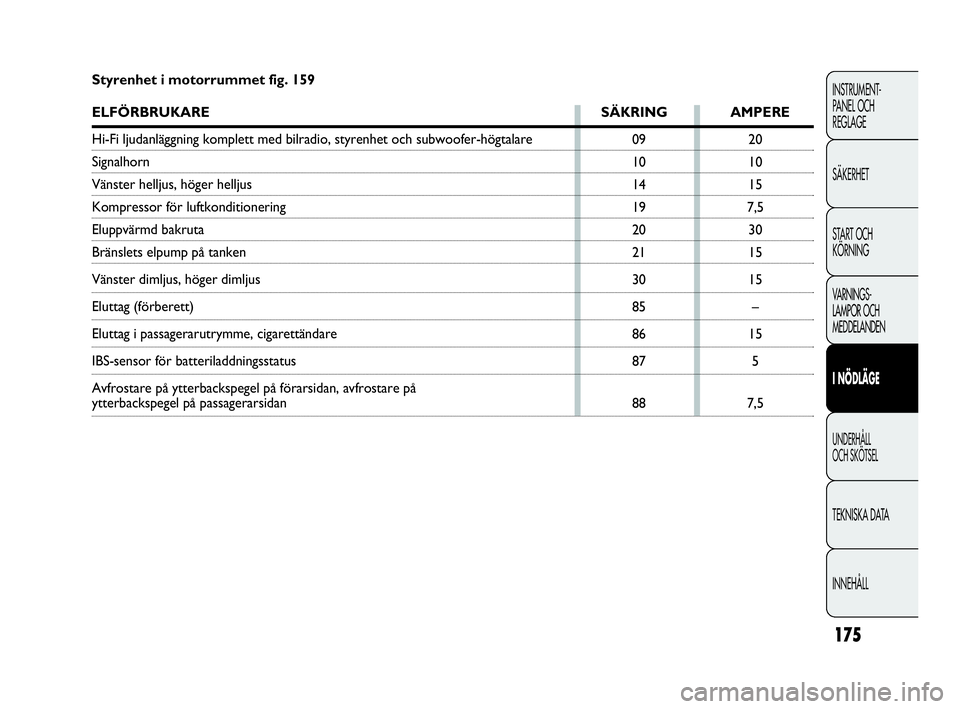

7,5 Styrenhet i motorrummet fig. 159
ELFÖRBRUKARE SÄKRING AMPERE
Hi-Fi ljudanläggning komplett med bilradio, styrenhet och subwoofer-högtalare
Signalhorn
Vänster helljus, höger helljus
Kompressor för luftkonditionering
Eluppvärmd bakruta
Bränslets elpump på tanken
Vänster dimljus, höger dimljus
Eluttag (förberett)
Eluttag i passagerarutrymme, cigarettändare
IBS-sensor för batteriladdningsstatus
Avfrostare på ytterbackspegel på förarsidan, avfrostare på
ytterbackspegel på passagerarsidan
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 175

177
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
LADDA BATTERIET
VARNING! Beskrivningen av batteriets
laddningsprocedur ges endast i upplysningssyfte.
För eventuellt byte ska du kontakta Abarths servicenät.
fig. 162F0U166Ab
Vi rekommenderar en långsam laddning med en låg
strömstyrka i ungefär 24 timmar. En snabb laddning på
hög strömstyrka kan skada batteriet.
För att byta ladda batteriet gör man så här:
❒Koppla från kontaktdonet A - fig. 162 (genom att trycka
på knappen B) från sensorn C som övervakar
batteriladdningen på batteriets negativa pol D.
❒Anslut batteriladdarens positiva kabel till batteriets
positiva pol E och den negativa kabeln till klämman på
sensorn D som i figuren.
❒Sätt på batteriladdaren. Stäng av laddaren efter
genomförd uppladdning
❒Efter att ha kopplat från batteriladdaren, anslut åter
kontaktdonet A till sensorn C som i figuren.
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 177

265
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Uppvärmning och ventilation ..... 37
– automatisk klimatanläggning
två zoner .................................. 44
– luftspridare ............................... 38
– manuell klimatisering ............. 39
– underhåll ................................... 43
Uppvärmnings- och
ventilationsanläggning ................ 37
Utvändiga ljus (tändning) ............. 49
Varningar ....................................... 2
Varningslampor och
meddelanden ............................... 141
Varningsljus .................................... 58
Varselljus (D.R.L.) ......................... 49
– byta lampor .............................. 162
Varvräknare ................................... 14
Vändradie ....................................... 209
Vätska för motorns kylsystem
– egenskaper ............................... 218
– nivåkontroll och påfyllning
av vätska ................................... 189
– temperaturindikator och
varningslampa .......................... 15Vätska för vindrutespo-
lare/bakrutespolare
– egenskaper ............................... 218
– nivåkontroll och påfyllning
av vätska ................................... 190
Vätskor (egenskaper) ..........217-218
Vätskor och smörjmedel
– egenskaper .......................217-218
– påfyllning ................................... 216
Växelspak ........................................ 134
Växlingsindikator
(system “e-GSI”) ........................ 103
Vindrutespolare
– aktivering................................... 51
– dysor ......................................... 199
– funktion “Intelligent tvätt” .... 52
– nivåkontroll och påfyllning
av vätska ................................... 190
– vindrutespolarvätskans
egenskaper ............................... 218
Vindrutetorkare
– aktivering .................................. 51
– byta torkarblad ........................ 198– dysor ......................................... 199
– regnsensor ............................... 52
– underhåll på torkarbladen .... 198
Vinterperiod
– snökedjor ................................. 139
– vinterdäck ................................. 138
257-266SW PUNTO Abarth 1ed.qxd 23-07-2012 9:24 Pagina 265
