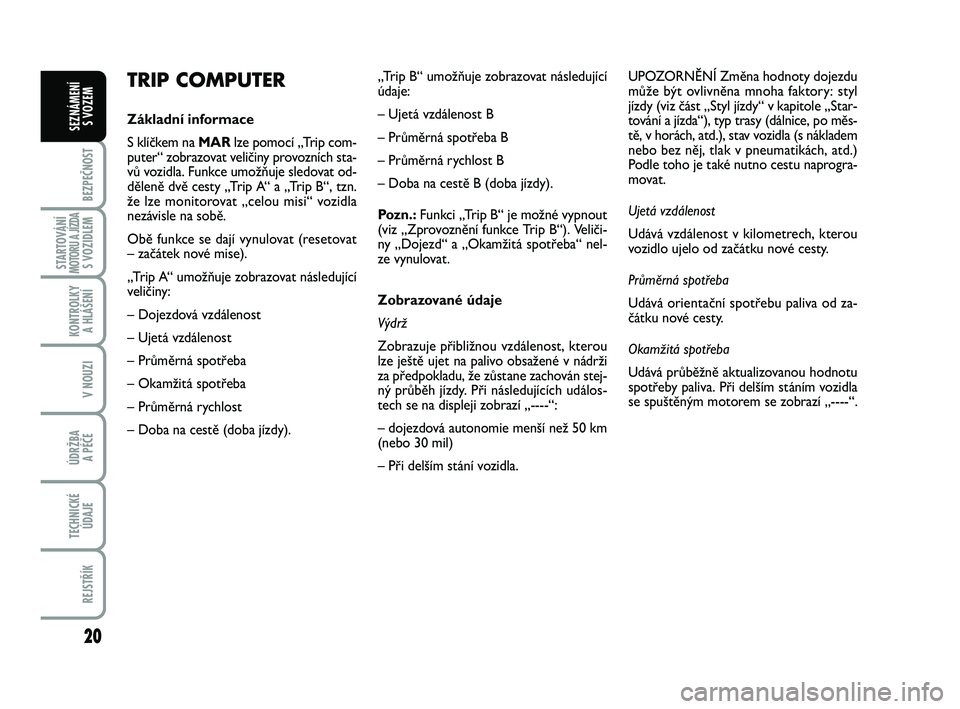

TRIP COMPUTER
Základní informace
S klíčkem na MARlze pomocí „Trip com-
puter“ zobrazovat veličiny provozních sta-
vů vozidla. Funkce umožňuje sledovat od-
děleně dvě cesty „Trip A“ a „Trip B“, tzn.
že lze monitorovat „celou misi“ vozidla
nezávisle na sobě.
Obě funkce se dají vynulovat (resetovat
– začátek nové mise).
„Trip A“ umožňuje zobrazovat následující
veličiny:
– Dojezdová vzdálenost
– Ujetá vzdálenost
– Průměrná spotřeba
– Okamžitá spotřeba
– Průměrná rychlost
– Doba na cestě (doba jízdy).„Trip B“ umožňuje zobrazovat následující
údaje:
– Ujetá vzdálenost B
– Průměrná spotřeba B
– Průměrná rychlost B
– Doba na cestě B (doba jízdy).
Pozn.:Funkci „Trip B“ je možné vypnout
(viz „Zprovoznění funkce Trip B“). Veliči-
ny „Dojezd“ a „Okamžitá spotřeba“ nel-
ze vynulovat.
Zobrazované údaje
Výdrž
Zobrazuje přibližnou vzdálenost, kterou
lze ještě ujet na palivo obsažené v nádrži
za předpokladu, že zůstane zachován stej-
ný průběh jízdy. Při následujících událos-
tech se na displeji zobrazí „----“:
– dojezdová autonomie menší než 50 km
(nebo 30 mil)
– Při delším stání vozidla.UPOZORNĚNÍ Změna hodnoty dojezdu
může být ovlivněna mnoha faktory: styl
jízdy (viz část „Styl jízdy“ v kapitole „Star-
tování a jízda“), typ trasy (dálnice, po měs-
tě, v horách, atd.), stav vozidla (s nákladem
nebo bez něj, tlak v pneumatikách, atd.)
Podle toho je také nutno cestu naprogra-
movat.
Ujetá vzdálenost
Udává vzdálenost v kilometrech, kterou
vozidlo ujelo od začátku nové cesty.
Průměrná spotřeba
Udává orientační spotřebu paliva od za-
čátku nové cesty.
Okamžitá spotřeba
Udává průběžně aktualizovanou hodnotu
spotřeby paliva. Při delším stáním vozidla
se spuštěným motorem se zobrazí „----“.
001-022 ABARTH 500 1ed CS.qxd:001-022 FIAT 500 IT 15-06-2012 10:20 Pagina 20

87
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
OBECNÁ UPOZORNĚNÍ ................................................. 88
NEDOSTATEČNÉ MNOŽSTVÍ BRZDOVÉ
KAPALINY ............................................................................. 88
ZABRZDĚNÁ PARKOVACÍ BRZDA ............................... 88
ZÁVADA SYSTÉMU AIRBAGŮ .........................................88
VYPNUTÝ AIRBAG SPOLUCESTUJÍCÍHO ...................89
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ......................................................... 89
NEDOSTATEČNÉ DOBÍJENÍ BATERIE .......................... 90
ZÁVADA SYSTÉMU ABS ....................................................90
ZÁVADA EBD ....................................................................... 90
NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE ..... 90
ZÁVADA ELEKTRICKÉHO POSILOVÉHO
ŘÍZENÍ „DUALDRIVE“ ....................................................... 91
NEDOVŘENÉ DVEŘE ........................................................ 91
ZÁVADA ŘÍDICÍHO SYSTÉMU MOTORU
EOBD / VSTŘIKOVÁNÍ ...................................................... 91
REZERVA PALIVA ................................................................. 92
ZÁVADA OCHRANNÉHO SYSTÉMU
VOZIDLA – FIAT CODE .................................................... 92
ZADNÍ SVÍTILNY DO MLHY ........................................... 92
SIGNALIZACE OBECNÉ PORUCHY .............................93
ZÁVADA SNÍMAČE TLAKU MOTOROVÉHO OLEJE ... 93
ZÁSAH NÁRAZOVÉHO SPÍNAČE
PRO PŘERUŠENÍ PŘÍVODU PALIVA .............................. 93ZÁVADA VNĚJŠÍCH SVĚTEL ............................................ 93
ZÁVADA SYSTÉMU ESP .....................................................93
ZÁVADA SYSTÉMU HILL HOLDER ................................ 93
OBRYSOVÁ A POTKÁVACÍ SVĚTLA .............................. 93
FOLLOW ME HOME .......................................................... 93
PŘEDNÍ SVĚTLOMETY DO MLHY ................................. 94
LEVÝ UKAZATEL SMĚRU ................................................. 94
PRAVÝ UKAZATEL SMĚRU .............................................. 94
ZAPNUTÍ FUNKCE SPORT ............................................... 94
DÁLKOVÉ SVĚTLOMETY .................................................. 94
UPOZORNĚNÍ NA MOŽNOU TVORBU
NÁLEDÍ NA VOZOVCE .................................................... 94
PŘEKROČENÍ LIMITU RYCHLOSTI ................................94
OMEZENÁ DOJEZDOVÁ AUTONOMIE ..................... 94
OPOTŘEBENÍ BRZDOVÝCH DESTIČEK ..................... 94
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY............................ 94
K K
O O
N N
T T
R R
O O
L L
K K
Y Y

A A

H H
L L
Á Á
· ·
E E
N N
Í Í
087-094 ABARTH 500 1ed CS:089-098 FIAT 500 IT 15-06-2012 10:27 Pagina 87

94
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
PRAVÉ SMĚROVÉ
SVĚTLO (zelená – bliká)
Kontrolka se rozsvítí při pře-
pnutí pákového přepínače směrových svě-
tel (ukazatelů směru) nahoru nebo – spo-
lu s levým ukazatelem – po stisknutí tla-
čítka výstražných světel.ZAPNUTÍ FUNKCE
SPORT
Indikátor se rozsvítí (na multi-
funkčním displeji „SPORT“ a na multifunkč-
ním konfigurovatelném „S“) při zapnutí
funkce sportovní jízdy stisknutím příslušné-
ho tlačítka. Opětným stiskem tlačítka nápis
SPORT zhasne.
5
DÁLKOVÉ
SVĚTLOMETY (modrá)
Kontrolka se rozsvítí při zapnutí
dálkových světlometů.
F
UPOZORNĚNÍ NA NEBEZPEČÍ
NÁLEDÍ NA VOZOVCE
Při poklesu vnější teploty pod 3°C údaj
vnější teploty bliká, čímž signalizuje mož-
nost výskytu námrazy na vozovce.
Na displeji se zobrazí příslušné hlášení.
PŘEKROČENÍ MEZNÍ
RYCHLOSTI
Při překročení limitu rychlosti se na displeji
zobrazí specifické hlášení (viz „Multifunkč-
ní konfigurovatelný displej“ v kapitole „Se-
známení s vozem“).
D
OMEZENÁ DOJEZDOVÁ
VZDÁLENOST
(verze s konfigurovatelným
multifunkčním displejem)
Na displeji se zobrazí upozornění na pokles
dojezdové autonomie pod 50 km.
OPOTŘEBENÍ
BRZDOVÉHO
OBLOŽENÍ (žlutá)
Kontrolka se na palubní desce roz-
svítí (společně s hlášením na displeji) při
opotřebení destiček předních brzd; v ta-
kovém případě zajistěte co nejdříve výmě-
nu destiček.
SPORT
NEZAPNUTÉ
BEZPEČNOSTNÍ PÁSY
(červená)
Se stojícím vozidlem se kontrolka
na přístrojové desce rozsvítí trvale při ne-
správném zapnutí bezpečnostního pásu ři-
diče. Tato kontrolka se rozsvítí nepřerušo-
vaně a současně zní akustický signál prvních
6 sekund, a následujících 96 sekund kon-
trolka bliká a zní přerušovaný akustický sig-
nál, když nejsou za jízdy správně zapnuté
bezpečnostní pásy předních sedadel. Zvu-
kovou výstrahu systému S.B.R. (Seat Belt
Reminder) lze vypnout pouze v autorizova-
ném servisu Abarth. Systém lze znovu za-
pnout v menu setup. Na displeji se zobrazí
příslušné hlášení.
1
LEVÝ UKAZATEL
SMĚRU
(zelená – blikající)
Kontrolka se rozsvítí při přepnutí pákové-
ho přepínače směrových světel (ukazate-
lů směru) dolů nebo – spolu s pravým
ukazatelem – po stisknutí tlačítka výstraž-
ných světel.PŘEDNÍ SVĚTLOMETY
DO MLHY (zelená)
Kontrolka se rozsvítí při za-
pnutí předních světlometů do mlhy.
d
<
