2013.5. PEUGEOT 3008 audio

284
08
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1NAV TRAFFICADDR
BOOKSETUP2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
Estrarre il supporto premendo il pulsante di
espulsione.

Collocare la scheda SIM nel
suo supporto ed inserirlo poi
nell'apposito vano.

Per rimuovere la scheda SIM, procedere come al punto 1.

Per motivi di sicurezza e poiché necessitano una notevole
attenzione da parte del guidatore, le operazioni di installazione
della scheda SIM devono essere effettuate a veicolo fermo.
Digitare il codice PIN sulla tastiera,
quindi premere OK e confermare.

Il sistema chiede "Utilizzare il
telefono interno per le chiamate
vocali?", selezionare "Sì" se si
desidera utilizzare la scheda SIM
per le chiamate personali. In caso
contrario, solo le chiamate di
emergenza e i servizi utilizzeranno
la scheda SIM.
Memorizza PIN




Alla digitazione del codice PIN, selezionare la scheda "Memorizza
PIN" per accedere al telefono senza dover ricomporre questo
codice al successivo utilizzo.










Utilizzare il telefono interno con
scheda SIM
TELEFONARE


Una volta installata la scheda SIM, il sistema può sincronizzare la
rubrica e la lista delle chiamate.
Questa sincronizzazione può richiedere qualche minuto.
Se ci si è rifi utati di utilizzare il telefono interno per le chiamate personali, è
sempre possibile collegare un telefono Bluetooth per ricevere le chiamate
sul sistema audio della vettura.

286
09
MEDIA
TRAFFIC
STRUTTURA DELLE VIDEATE













FUNZIONE PRINCIPALE


SCELTA A

SCELTA B...

Scelta A1


Scelta A2


1
2
3
2
3


Menu "Traffico"


Tutti i Messaggi sul percorso

Filtra messaggi
1
2
3

Disattivato 4


Messaggi d'allarme sul percorso
3


Solo messaggi d'allarme
3


Tutti i messaggi
3


Filtro per distanza
3

Entro 3 km 4

Entro 5 km 4

Entro 10 km 4

Entro 50 km 4


Alla consultazione del messaggio

Annuncio vocale dei messaggi
2
3


Al ricevimento del messaggio

3


Info stazione TMC
2


Menu "Media"


CD audio
/ CD MP3 /
DVD audio
/ DVD
video

Seleziona modalità
1
2
3


Jukebox
3


Scheda SD
3


USB
3


Entrata ausiliaria (audio/video)

3


Copia

Gestione Jukebox
2
3

Cartelle & fi le 4


Crea cartella
3


Elimina / rinomina
3


Modifi ca playlist
3


Modalità di lettura
3

Playlists 4


Stato memoria

3


Fare
riferimento
al
menu "
Impostazioni
audio
" dettagliato nella pagina seguente


Impostazioni audio
2
3


Rapporto formato

Impostazioni video
2
3


Lingue
3


Display
3

Luminosità 4

Contrasto 4

Colore 4

287
NAV
RADIO

Standard video (AUX)
3


Inizializzare impostazioni video

3


Off/Audio/Audio e video



Gestione entrata ausiliaria (Aux)
2
3


Menu "Radio"


Banda AM/FM
1
2


Scegli frequenza 2


Fare riferimento al menu
" Impostazioni
audio
" qui sotto

Impostazioni audio
2
3


Menu "Impostazioni audio"


Balance/Fader
1
2


Bassi/Alti 2


Acustiche musicali 2


Nessuna
3


Classica
3


Jazz
3


Rock/pop
3


Techno
3


Vocale

3


Mute altoparlanti post. 2


Loudness 2


Correzione automatica volume 2


Inizializza impostazioni audio
2


Menu "Navigazione"


Interrompi guida/Riprendi guida
1
2


Inserisci destinazione 2


Inserisci nuovo indirizzo
3

Paese 4

Località 4

Via 4

Numero civico 4

Avvia guida 4

CAP 4

Salva nella rubrica 4

Incrocio 4

Centro città 4

Coordinate GPS 4

Digita sulla mappa 4


Guida verso casa
3


Seleziona da ultime destinaz
3


Seleziona dalla rubrica

3


Tappe 2


Aggiungi tappa
3

Inserisci nuovo indirizzo 4

Guida verso casa 4

Seleziona dalla rubrica 4

Seleziona da ultime destinaz. 4


Reimposta percorso
3


Sostituisci tappa
3


Elimina tappa
3


FM
3


AM

3

291

La tabella seguente riporta la risposta alle domande poste più di frequente sul WIP Com 3D.

DOMANDE FREQUENTI



DOMANDA



RISPOSTA



SOLUZIONE




C'è una differenza
di qualità tra le varie
modalità audio (radio,
CD, ...).
Per consentire una qualità di ascolto ottimale, le regolazioni audio
(Volume, Bassi, Alti, Acustiche musicali, Loudness) possono essere
adattate alle varie modalità audio; questo può generare delle differenze
riscontrabili quando si cambia modalità (radio, CD, ...).
Controllare che le regolazioni audio (Volume,
Bassi, Alti, Acustiche musicali, Loudness) siano
adatte alle modalità ascoltate. Si consiglia
di regolare le funzioni AUDIO (Bassi, Alti,
Bilanciamento Davanti-Dietro, Sinistra-Destra)
sulla posizione centrale, di selezionare l'acustica
musicale "Nessuna", di regolare la correzione
loudness sulla posizione "Attivo" nel modo CD e
sulla posizione "Non att" nella modalità radio.
Il CD viene espulso
sistematicamente o non
viene letto dal lettore. Il CD è a rovescio, illeggibile, non contiene dati audio o contiene un
formato audio illeggibile dall'autoradio.
Il CD è protetto da un sistema di protezione antipirateria non riconosciuto
dall'autoradio.

- Verifi care il senso di inserimento del CD nel
lettore.

- Verifi care lo stato del CD: il CD non potrà
essere letto se è molto danneggiato.

- Verifi care il contenuto se si tratta di un CD
masterizzato: consultare i consigli del capitolo
"Audio".

- Il lettore CD dell'autoradio non legge i DVD.

- Se di qualità suffi ciente, alcuni CD
masterizzati non verranno letti dal sistema
audio.
Il suono del lettore CD è
deteriorato. Il CD utilizzato è rigato o di cattiva qualità. Inserire CD di buona qualità e conservarli in
buone condizioni.
Le regolazioni dell'autoradio (bassi, alti, acustiche) sono inadatte. Riportare il livello di alti o bassi a 0, senza
selezionare acustiche musicali.

297

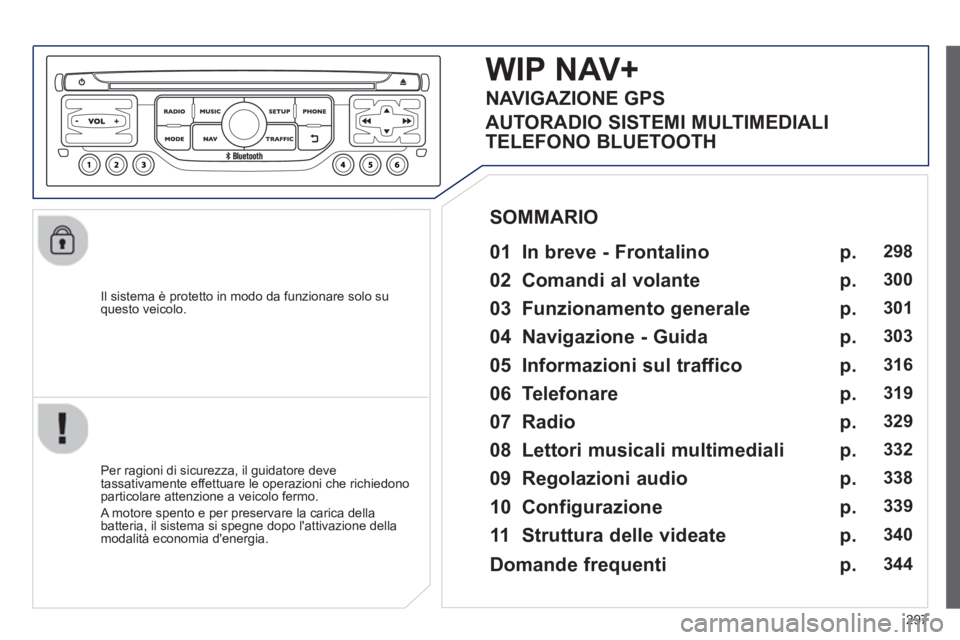

Il sistema è protetto in modo da funzionare solo su
questo veicolo.






WIP NAV+


01 In breve - Frontalino


Per ragioni di sicurezza, il guidatore deve
tassativamente effettuare le operazioni che richiedono
particolare attenzione a veicolo fermo.
A motore spento e per preservare la carica della
batteria, il sistema si spegne dopo l'attivazione della
modalità economia d'energia.



SOMMARIO

02 Comandi al volante

03 Funzionamento generale

04 Navigazione - Guida

05 Informazioni sul traffico

06 Telefonare

07 Radio

08 Lettori musicali multimediali

09 Regolazioni audio

10 Configurazione

11 Struttura delle videate p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
298
300
301
303
316
319
329
332
338
339
340

NAVIGAZIONE GPS
AUTORADIO SISTEMI MULTIMEDIALI
TELEFONO BLUETOOTH

Domande frequenti p.
344

01
298
Selezione :


- automatica della stazione inferiore/
superiore.

- del brano del CD, pista MP3 o
sistema multimediale precedente/
successivo.

- della parte sinistra/destra del display
quando appare un menu.
Spostamento sinistra/destra, in modalità
" Spostare la mappa
".
Interruzione
dell'operazione in
corso, risalita nel menu
ad albero.
Pressione lunga :
ritorno alla
visualizzazione
permanente.
Accesso al Menu
" Confi gurazione
".
Pressione lunga :
accesso alla copertura
GPS e alla modalità
dimostrazione di
navigazione

Accesso al Menu
" Info Traffi co TMC
"
e visualizzazione degli
allarmi sul traffi co in
corso.
Selezione :


- della riga precedente/successiva di una
lista o di un menu.

- della cartella multimediale precedente/
successiva.

- passo per passo della frequenza radio
precedente/successiva.

- della cartella MP3 precedente /
successiva.
Spostamento alto/basso, in modalità
" Spostare la mappa
".

IN BREVE


Accesso al Menu
" Navigazione-guida
"
e visualizzazione delle
ultime destinazioni.
Pressione breve a motore
non avviato : accensione /
spegnimento.
Pressione breve a motore
avviato : spegnimento /
ripresa della modalità audio.

Tasto MODE
: Selezione
del tipo di visualizzazione
permanente.
Pressione lunga :
visualizzazione di una
videata nera (DARK).

Comando di selezione e conferma OK :
Selezione di un elemento sul display o in una lista o in
un menu, poi conferma con una breve pressione.
Tranne per il menu e la lista, una breve pressione fa
apparire il menu contestuale, secondo la visualizzazione
sul display.
Rotazione in visualizzazione mappa : zoom avanti/
indietro della scala della mappa.

Regolazione del
volume (ogni modalità è
indipendente, compresi i
messaggi TA e i consigli
della navigazione).

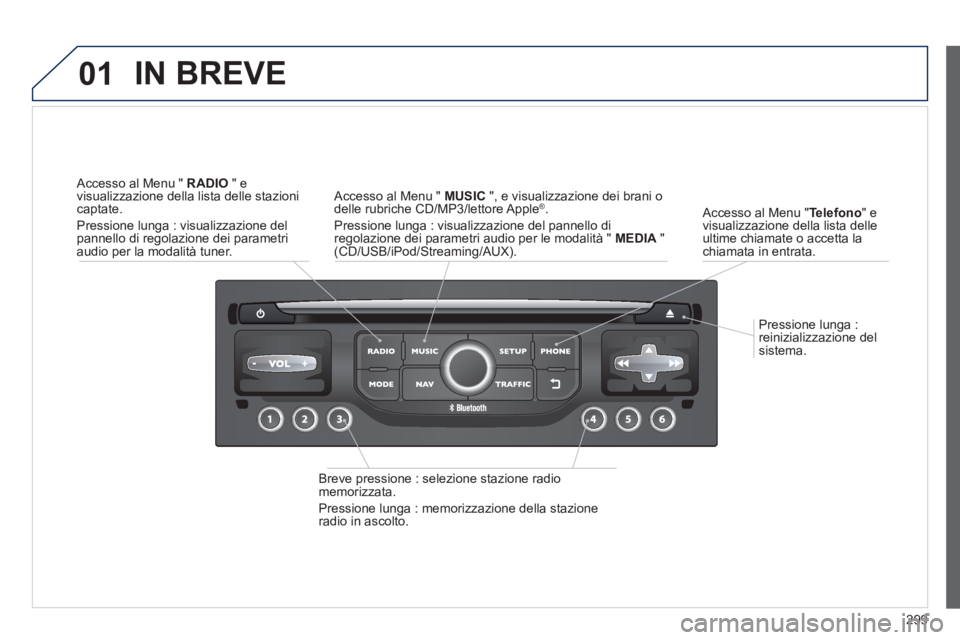

01
299
Pressione lunga :
reinizializzazione del
sistema.
Accesso al Menu " Telefono
" e
visualizzazione della lista delle
ultime chiamate o accetta la
chiamata in entrata.

IN BREVE


Breve pressione : selezione stazione radio
memorizzata.
Pressione lunga : memorizzazione della stazione
radio in ascolto.

Accesso al Menu " MUSIC
", e visualizzazione dei brani o
delle rubriche CD/MP3/lettore Apple
® .
Pressione lunga : visualizzazione del pannello di
regolazione dei parametri audio per le modalità " MEDIA
"
(CD/USB/iPod/Streaming/AUX).
Accesso al Menu " RADIO
" e
visualizzazione della lista delle stazioni
captate.
Pressione lunga : visualizzazione del
pannello di regolazione dei parametri
audio per la modalità tuner.

03
301
Per avere il dettaglio dei menu, consultare la rubrica "Struttura
videata".

Per la pulizia del display si raccomanda di utilizzare un panno
morbido non abrasivo (ad esempio quello utilizzato per pulire gli
occhiali) senza aggiungere prodotti detergenti.
" RADIO
"

" TELEFONO
"
(Se conversazione in corso)


SETUP : PARAMETRAGGI
data e ora, confi gurazione della visualizzazione,
suoni, parametri veicoli. Sostituzione della modalità audio :


RADIO
: diffusione RADIO.




MUSIC : diffusione MUSIC.






Premendo più volte il tasto MODE
, si accede alle visualizzazioni seguenti :

" MAPPA A PIENO
SCHERMO
"
" MAPPA A FINESTRA
"
(Se guida in corso)

FUNZIONAMENTO GENERALE
