2012 YAMAHA YFM350R-W ESP

FBU17170
INTRODUCTION
FBU17322Nous remercions le propriétaire pour son achat du modèle YFM35R-W de Yamaha. Ce VTT représente le
fruit de nombreuses années d’expérience de Yamaha dans la production de véhicules de sport, de tourisme
et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection technique et la fia-
bilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule. Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au ser-
vice de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :
Lire ce manuel dans son intégralité avant d’utiliser ce véhicule. Il est impératif de bien comprendre toutes
les instructions.
Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention collées sur le véhi-
cule.
Ce VTT ne doit pas être piloté par les moins de 16 ans.
Ce VTT à hautes performances est un véhicule de loisir et de compétition destiné aux pilotes expérimen-
tés pour un usage tout-terrain exclusivement.
U10P70F0.book Page 1 Thursday, July 21, 2011 9:04 AM

FBU17330

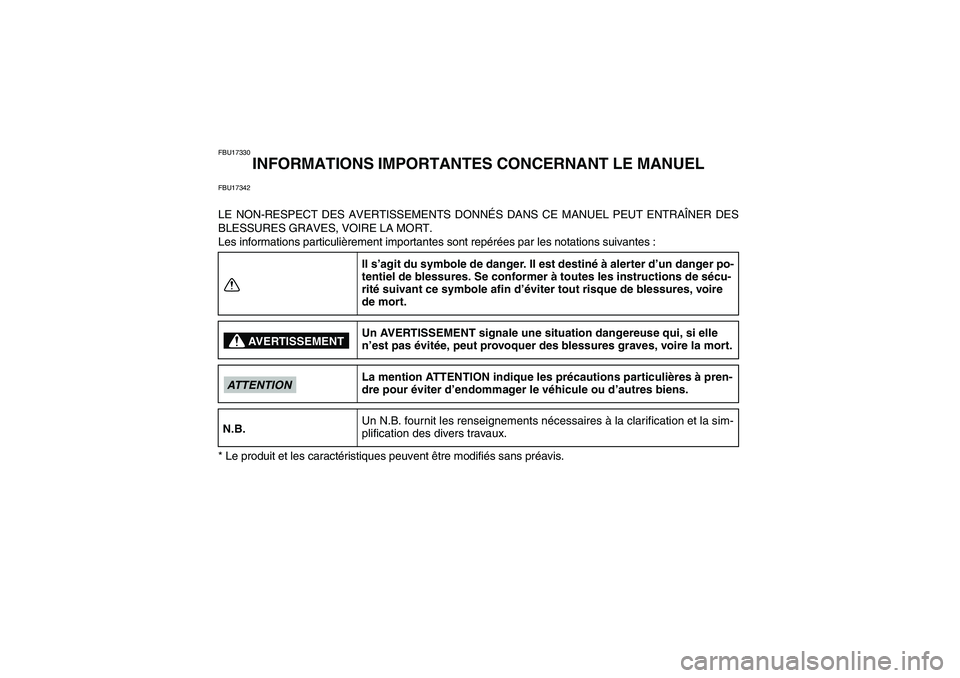

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17342LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Il s’agit du symbole de danger. Il est destiné à alerter d’un danger po-
tentiel de blessures. Se conformer à toutes les instructions de sécu-
rité suivant ce symbole afin d’éviter tout risque de blessures, voire
de mort.
Un AVERTISSEMENT signale une situation dangereuse qui, si elle
n’est pas évitée, peut provoquer des blessures graves, voire la mort.
La mention ATTENTION indique les précautions particulières à pren-
dre pour éviter d’endommager le véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTIONN.B.U10P70F0.book Page 1 Thursday, July 21, 2011 9:04 AM

1-6
1
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi
NE JAMAIS conduire après avoir absorbé de
l’alcool, des médicaments ou de la drogue.
NE JAMAIS transporter du carburant ou des
liquides inflammables.
Cette pièce contient de l’azote sous haute
pression.
Une mauvaise manipulation peut la faire
exploser. Ne pas incinérer, perforer ni ouvrir.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid.Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
La prise de virages requiert plus de force en
mode quatre roues motrices et différentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se réserver plus
de temps et d’espace pour les manœuvres
afin d’éviter de perdre le contrôle du
véhicule.
Ce pictogramme mentionne les charges
limites de ce VTT.
Respecter toutes les charges limites et
autres consignes relatives à la charge
figurant dans ce manuel.
La charge peut inclure conducteur,
passager, équipement de protection,
accessoires, objets personnels, bagages, et
tout autre objet influant sur la charge.
Bien veiller à ne pas dépasser les limites de
charge.
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
U10P70F0.book Page 6 Thursday, July 21, 2011 9:04 AM

2-1
2
FBU17431
CONSIGNES DE SÉCURITÉ
FBU17464UN VTT N’EST PAS UN JOUET ET SA CON-DUITE PEUT ÊTRE DANGEREUSE.Un VTT se manie différemment des autres véhicu-
les, y compris des motocyclettes et des voitures.
Un accident ou un capotage sont vite arrivés et
peuvent survenir si les précautions nécessaires ne
sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de vira-
ges et la conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :
Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.
Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable.

Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :
– Un enfant de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm³.
Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.
Ne jamais transporter de passager sur un VTT.
Éviter de conduire un VTT sur des surfaces gou-
dronnées, y compris trottoirs, allées, voies d’ac-
cès privées, parcs de stationnement et routes.
Ne jamais conduire un VTT sur une chaussée
goudronnée, quelle qu’elle soit, ni sur une voie
rapide.
Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non goudronnée.
S’assurer de bien connaître la loi et les régle-
mentations du pays avant d’emprunter une voie
publique non goudronnée.
U10P70F0.book Page 1 Thursday, July 21, 2011 9:04 AM

2-2
2

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste homologué et bien adapté.
Il faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.
Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.
Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, au vé-
hicule, ainsi qu’à son expérience.
Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.
Contrôler le VTT avant chaque utilisation afin de
s’assurer de son bon état de marche. Toujours
respecter les intervalles et procédés d’inspec-
tion et d’entretien décrits dans ce manuel.
Toujours conduire en gardant les mains sur le
guidon et les pieds sur les marche-pieds.
Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
aux changements de condition du terrain.

Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces types
de terrain.
Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse exces-
sive.
Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.
Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
poids vers l’avant du véhicule. Ne jamais donner
trop brusquement des gaz et ne jamais changer
abruptement de vitesse. Ne jamais passer le
sommet d’une colline à vitesse élevée.
U10P70F0.book Page 2 Thursday, July 21, 2011 9:04 AM

5-1
5
FBU19201
CONTRÔLES AVANT UTILISATION
FBU19224Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00481L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
CarburantContrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
S’assurer de l’absence de fuite au niveau des durites d’alimenta-
tion. Corriger si nécessaire.4-10, 5-4
Huile moteurContrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.5-4, 8-12
U10P70F0.book Page 1 Thursday, July 21, 2011 9:04 AM

6-4
6Passage des rapports : passage de la marche
avant à la marche arrière
AVERTISSEMENT
FWB00720Une manœuvre en marche arrière incorrecte
augmente le risque de heurter un obstacle,
voire une personne, avec toutes les consé-
quences qui pourraient s’ensuivre. Avant d’en-
gager la marche arrière, s’assurer qu’il n’y a
personne ni aucun obstacle derrière le véhi-
cule. Démarrer lentement une fois que la voie
est libre.1. Arrêter le VTT.
2. Tirer sur le levier d’embrayage pour débrayer.
3. Actionner la pédale de frein.
4. Tirer la poignée du sélecteur de marche vers
le haut tout en déplaçant le sélecteur de mar-
che vers l’arrière jusqu’à ce qu’il arrive en bu-
tée.N.B.Lorsque la marche arrière est engagée, le témoin
de marche arrière s’allume. Si le témoin ne s’al-
lume pas, faire contrôler le circuit électrique par un
concessionnaire Yamaha.
5. S’assurer que la voie est libre derrière soi,
puis relâcher la pédale de frein.
6. Ouvrir progressivement le levier des gaz et re-
lâcher lentement le levier d’embrayage. Con-
tinuer à regarder vers l’arrière tout en recu-
lant.FBU29762Passage des vitesses Ce VTT est équipé d’une boîte de vitesses à 6 rap-
ports en marche avant et 1 rapport en marche ar-
rière. La boîte de vitesses permet de contrôler la
puissance disponible à une vitesse donnée ou lors
des démarrages, des accélérations, des montées,
etc.
Pour sélectionner le point mort, relâcher le levier
des gaz, débrayer et appuyer plusieurs fois sur le
sélecteur de vitesses jusqu’à l’arrivée en butée.
Cette position correspond à la première vitesse.
Relever quelque peu la pédale afin de sélectionner
le point mort, puis relâcher l’embrayage.
U10P70F0.book Page 4 Thursday, July 21, 2011 9:04 AM

6-9
6 approuver ni recommander l’utilisation d’accessoi-
res vendus par des tiers ou les modifications
autres que celles recommandées spécialement
par Yamaha, même si ces pièces sont vendues ou
montées par un concessionnaire Yamaha.
Pièces de rechange, accessoires et modifica-
tions issus du marché secondaire
Bien que des produits du marché secondaire puis-
sent sembler être de concept et de qualité identi-
ques aux accessoires Yamaha, il faut être cons-
cient que certains de ces accessoires ou certaines
de ces modifications ne sont pas appropriés en rai-
son du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place de pro-
duits issus du marché secondaire ou l’exécution
d’une autre modification du VTT venant altérer le
concept ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou des tiers à
des risques accrus de blessures ou de mort. Le
propriétaire est responsable des dommages dé-
coulant d’une modification du véhicule.
Respecter les conseils suivants lors du montage
d’accessoires ou de la conduite d’un VTT équipé
d’accessoires.

Les accessoires doivent être montés fermement
et avec soin. Un accessoire qui risque de bouger
ou de se détacher pendant la conduite peut ré-
duire la maniabilité du VTT.
Ne pas monter d’accessoire risquant de gêner la
manœuvre du véhicule. Ne pas attacher, par
exemple, d’objet lourd ou encombrant la direc-
tion au guidon, d’accessoire limitant la liberté de
mouvement sur la selle ou d’accessoire limitant
la visibilité.
Être particulièrement vigilant lors de la conduite
d’un VTT équipé d’accessoires. La tenue de
route et la maniabilité risquent d’être différentes.FBU20941Charge
AVERTISSEMENT
FWB00820Ne jamais dépasser la charge maximale recom-
mandée. La surcharge de ce VTT ou le trans-
port ou remorquage incorrect d’un chargement
risque de modifier la maniabilité du véhicule,
ce qui pourrait provoquer un accident. Le char-
gement doit être correctement distribué sur le
véhicule et bien attaché. Réduire la vitesse lors
U10P70F0.book Page 9 Thursday, July 21, 2011 9:04 AM
