2012 YAMAHA GRIZZLY 700 ESP

FBU27857
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel
doit être remis avec le véhicule en cas de vente de ce dernier.
ANSI/SVIA 1-2010General Manager
RV Engineering Division
Recreational Vehicle Business Unit
Motorcycle Business Operations
YAMAHA MOTOR CO., LTD.
2 February, 2011
(YFM7FGP) (5Y4AM42W0B0500101–) (YFM7FGPSE) (5Y4AM39W0B0500101–) (YFM7FGPH) (5Y4AM38W0B0500101–) YFM700FWAD (YFM7FGP) (5Y4AM09W0B0500101–)
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,
declare in sole responsibility, that the product
(Make, model)
(If applicable)
and to the other relevant Directives of EEC
2004/108/EC
(Title and/or number and date of issue of the other Directives of EEC)
(If applicable)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Shinya Shimada
Date of Issue to which this declaration applies, conforms to the essential health
and safety requirements of Directive 2006/42/EC
To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Authorized Representative
EC Declaration of Conformity
conforming to Directive 2006/42/EC
Manufacturer
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, U.S.A.
ANSI/SVIA 1-2010Directeur général
RV Engineering Division
Recreational Vehicle Business Unit
Motorcycle Business Operations
YAMAHA MOTOR CO., LTD.
2 février, 2011
(YFM7FGP) (5Y4AM42W0B0500101–) (YFM7FGPSE) (5Y4AM39W0B0500101–) (YFM7FGPH) (5Y4AM38W0B0500101–) YFM700FWAD (YFM7FGP) (5Y4AM09W0B0500101–)
Nous, la YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japon,
déclarons sous notre seule responsabilité, que le produit
(Marque, modèle)2004/108/CE
(Titre et/ou numéro et date de promulgation d’autres directives CEE)
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Pays-Bas
Signature
Shinya Shimada
Date de délivrance
(le cas échéant)ainsi qu’aux prescriptions des autres Directives de la CEE établies dans ce domaine :faisant l’objet de cette déclaration, est conforme aux prescriptions fondamentales
en matière de santé et de sécurité stipulées dans les Directives 2006/42/CE(le cas échéant)Pour mettre en pratique dans les règles les prescriptions en matière de sécurité
et de santé stipulées dans les Directives de la CEE, il a été tenu compte des
normes et/ou des caractéristiques techniques suivantes :
(Titre et/ou numéro et date d’établissement de normes et/ou de caractéristiques)Délégué autorisé
Déclaration de conformité CEConformément aux Directives 2006/42/CE
Fabricant
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, E.-U.
U1HP60F0.book Page 1 Monday, April 11, 2011 1:07 PM

FBU17170

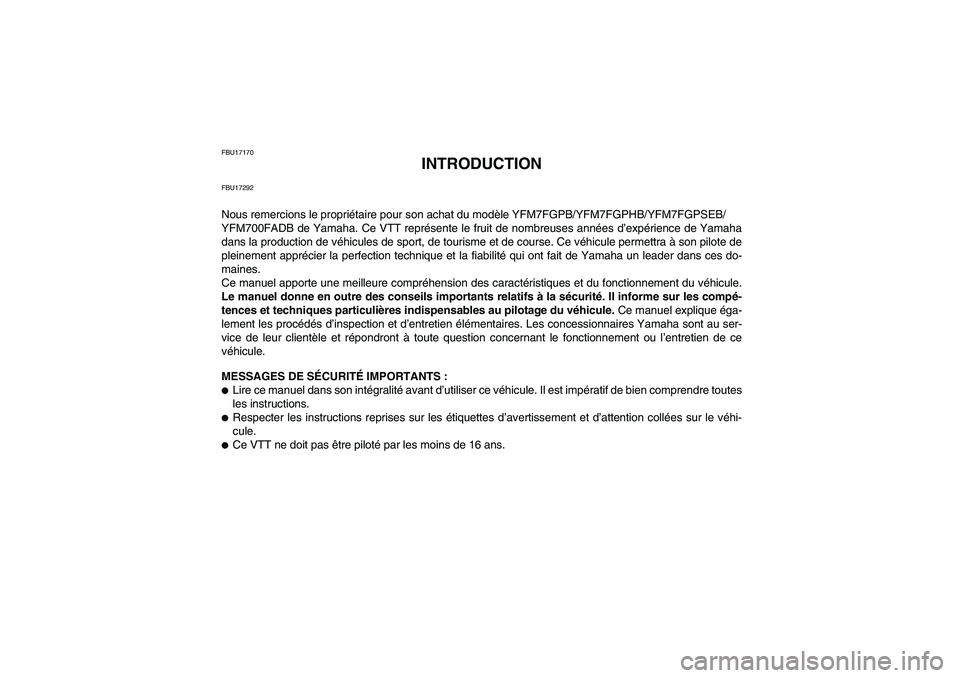

INTRODUCTION
FBU17292Nous remercions le propriétaire pour son achat du modèle YFM7FGPB/YFM7FGPHB/YFM7FGPSEB/
YFM700FADB de Yamaha. Ce VTT représente le fruit de nombreuses années d’expérience de Yamaha
dans la production de véhicules de sport, de tourisme et de course. Ce véhicule permettra à son pilote de
pleinement apprécier la perfection technique et la fiabilité qui ont fait de Yamaha un leader dans ces do-
maines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule. Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au ser-
vice de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :
Lire ce manuel dans son intégralité avant d’utiliser ce véhicule. Il est impératif de bien comprendre toutes
les instructions.
Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention collées sur le véhi-
cule.
Ce VTT ne doit pas être piloté par les moins de 16 ans.
U1HP60F0.book Page 1 Monday, April 11, 2011 1:07 PM

FBU17330
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17342LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Il s’agit du symbole de danger. Il est destiné à alerter d’un danger po-
tentiel de blessures. Se conformer à toutes les instructions de sécu-
rité suivant ce symbole afin d’éviter tout risque de blessures, voire
de mort.
Un AVERTISSEMENT signale une situation dangereuse qui, si elle
n’est pas évitée, peut provoquer des blessures graves, voire la mort.
La mention ATTENTION indique les précautions particulières à pren-
dre pour éviter d’endommager le véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTIONN.B.U1HP60F0.book Page 1 Monday, April 11, 2011 1:07 PM

1-6
1
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi
NE JAMAIS conduire après avoir absorbé de
l’alcool, des médicaments ou de la drogue.
NE JAMAIS transporter du carburant ou des
liquides inflammables.
Cette pièce contient de l’azote sous haute
pression.
Une mauvaise manipulation peut la faire
exploser. Ne pas incinérer, perforer ni ouvrir.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid.Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
La prise de virages requiert plus de force en
mode quatre roues motrices et différentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se réserver plus
de temps et d’espace pour les manœuvres
afin d’éviter de perdre le contrôle du
véhicule.
Ce pictogramme mentionne les charges
limites de ce VTT.
Respecter toutes les charges limites et
autres consignes relatives à la charge
figurant dans ce manuel.
La charge peut inclure conducteur,
passager, équipement de protection,
accessoires, objets personnels, bagages, et
tout autre objet influant sur la charge.
Bien veiller à ne pas dépasser les limites de
charge.
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
U1HP60F0.book Page 6 Monday, April 11, 2011 1:07 PM

2-1
2
FBU17431
CONSIGNES DE SÉCURITÉ
FBU27252UN VTT N’EST PAS UN JOUET ET SA CON-DUITE PEUT ÊTRE DANGEREUSE.Un VTT se manie différemment des autres véhicu-
les, y compris des motocyclettes et des voitures.
Un accident ou un capotage sont vite arrivés et
peuvent survenir si les précautions nécessaires ne
sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de vira-
ges et la conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :
Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.
Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable.

Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :
– Un enfant de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm³.
Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.
Ne jamais transporter de passager sur un VTT.
Éviter de conduire un VTT sur des surfaces gou-
dronnées, y compris trottoirs, allées, voies d’ac-
cès privées, parcs de stationnement et routes.
Ne jamais conduire un VTT sur une chaussée
goudronnée, quelle qu’elle soit, ni sur une voie
rapide.
Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non goudronnée.
S’assurer de bien connaître la loi et les régle-
mentations du pays avant d’emprunter une voie
publique non goudronnée.
U1HP60F0.book Page 1 Monday, April 11, 2011 1:07 PM

2-2
2

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste homologué et bien adapté.
Il faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.
Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.
Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, au vé-
hicule, ainsi qu’à son expérience.
Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.
Contrôler le VTT avant chaque utilisation afin de
s’assurer de son bon état de marche. Toujours
respecter les intervalles et procédés d’inspec-
tion et d’entretien décrits dans ce manuel.
Toujours conduire en gardant les mains sur le
guidon et les pieds sur les marche-pieds.
Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
aux changements de condition du terrain.

Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces types
de terrain.
Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse exces-
sive.
Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.
Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
poids vers l’avant du véhicule. Ne jamais accé-
lérer brutalement. Ne jamais passer le sommet
d’une colline à vitesse élevée.
U1HP60F0.book Page 2 Monday, April 11, 2011 1:07 PM

4-10
4
FBU18190Interrupteur d’annulation “OVERRIDE”
La vitesse maximale du véhicule est limitée par dé-
faut lors de la conduite avec différentiel bloqué. Si
un surcroît de puissance s’avère toutefois néces-
saire, enfoncer cet interrupteur permet de désacti-
ver la fonction de limitation de vitesse du lorsque le
véhicule est en marche avant. (Voir page 4-12.) La
fonction de limitation de vitesse est réactivée dès
que l’interrupteur est relâché.
Tant que l’interrupteur est enfoncé, les segments
formant les chiffres du compteur de vitesse s’affi-
chent comme illustré.
N.B.Si les chiffres du compteur de vitesse s’affichent
comme illustré alors que l’interrupteur n’est pas
enfoncé, il se peut qu’il y ait une défaillance dans
le circuit électrique. Dans ce cas, il faut confier le
VTT à un concessionnaire Yamaha le plus rapide-
ment possible.
AVERTISSEMENT
FWB00150Toujours rouler lentement lorsque le VTT est
en mode de traction sur quatre roues avec dif-
férentiel bloqué et se réserver plus de temps et
d’espace pour les manœuvres.
1. Interrupteur d’annulation “OV E R R ID E”U1HP60F0.book Page 10 Monday, April 11, 2011 1:07 PM

4-12
4
FBU30460Commutateur de blocage du différentiel
“4WD”/“LOCK”
AVERTISSEMENT
FWB00131Toujours arrêter le VTT avant de passer du
mode de traction sur quatre roues au mode de
traction sur quatre roues avec blocage du dif-
férentiel et vice versa.
Dans certains cas, le comportement du VTT en
traction sur quatre roues différera de son com-
portement en traction sur quatre roues avec
blocage du différentiel. Le passage du mode
de traction sur quatre roues au mode avec blo-cage du différentiel et vice versa alors que le
véhicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
AVERTISSEMENT
FWB00140Toujours rouler lentement lorsque le VTT est
en mode différentiel bloqué et se réserver plus
de temps et d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule.Ce commutateur permet de bloquer le différentiel
lorsque le véhicule est en mode de traction à qua-
tre roues. Sélectionner le mode de traction appro-
prié au type de terrain.
“4WD” (quatre roues motrices) : La puissance
est transmise aux roues avant et arrière.
1. Commutateur du mode de traction “2WD”/“4WD”
2WD
4WD
1
U1HP60F0.book Page 12 Monday, April 11, 2011 1:07 PM
