2012 YAMAHA FZR SVHO ESP

Informations importantes concernant le manuel
FJU37553
Déclaration de conformité du véhicule nautique individuel (VNI)
aux exigences de la directive 94/25/CE telle que modifiée par la directive 2003/44/CE
Nom du fabricant des moteurs :YAMAHA MOTOR CO., LTD.
Nom / fonction :H. Yamaji / Président de YAMAHA MOTOR EUROPE N.V. Adresse :2500 Shingai, Iwata, Shizuoka 438-8501, Japon
Nom du représentant agréé :YAMAHA MOTOR EUROPE N.V.
Adresse :Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Pays-Bas
Nom de l’organisme notifié pour l’évaluation des émissions sonores :Luxcontrol SA
Adresse :1. avenue des Terres Rouges BP 349, Esch-sur-Alzette, L-4004. Luxembourg
Nom de l’organisme notifié pour l’évaluation des émissions sonores :SNCH
GX1800-L / FZR0882
0499
Adresse :11, route de Luxembourg BP 32, Sandweiler, L-5230. Luxembourg
US-YAMA1001 I 112 Module d’évaluation de la conformité utilisé :
pour la construction :
pour les émissions d’échappement :
pour les émissions de bruit :
DESCRIPTION DU VEHICULE
DESCRIPTION DU MOTEURA
A
Numéro d’identification du modèle, à partir de :
Modèle / nom commercial :C Catégorie d’embarcation :Autres directives communautaires appliquées
Directive 2004/108/CE relative à la compatibilité électromagnétique.CISPR 12
Directive 2006/42/CE relative aux machines.Normes
EN 61000-6-2
D
Aa
AaB+C
B+CB+D
B+DB+E
B+EB+F
B+FG
G
GH
H
H
Type de moteur :
Moteur du VNICycle de combustion :
4 temps
Type de carburant :
Essence
PRINCIPALES EXIGENCES
IDENTIFICATION DU MOTEUR CONCERNE PAR CETTE DECLARATION DE CONFORMITE
Nom du modèle de
moteur
6ANNom / numéro d’identification de
l’organisme notifié
Luxcontrol SA / 0882 Numéro de l’attestation d’examen de
type CE
LC*2003/44*10026
(identification de la personne autorisée à signer au nom du fabricant du moteur ou son représentant agréé)
Signature et fonction :(ou mention équivalente)Date et lieu de publication :1er Septembre 2011, Schiphol-Rijk, Pays-Bas
Principales exigencesnormesautre méthode/
document normatiffichier techniqueVeuillez détailler
(* = norme obligatoire)
I.A conception et construction EN ISO 13590
I.B émission d’échappement *EN ISO 8178-1
I.C émission de bruit*EN ISO 14509
*
*
Cette déclaration de conformité est publiée sous la seule responsabilité du fabricant du VNI. Je déclare au nom du fabricant
du VNI que le modèle de véhicule et les moteurs décrits ci-dessus sont conformes aux principales exigences en vigueur de
la manière spécifiée ainsi qu’au type pour lequel les attestations d’examen de type CE susmentionnées ont été délivrées.
Numéro d’identification :
Numéro d’identification :
UF2R73F0.book Page 1 Wednesday, June 29, 2011 10:32 AM

Informations importantes concernant le manuel
FJU30192
Au propriétaire/pilote
Merci d’avoir choisi un scooter nautique
Yamaha.
Le présent manuel de l’utilisateur contient des
informations dont vous aurez besoin pour as-
surer un fonctionnement, une maintenance et
un entretien corrects de votre scooter nauti-
que. Pour toute question concernant le fonc-
tionnement ou la maintenance de votre scoo-
ter nautique, veuillez vous adresser à un
concessionnaire Yamaha.
Ce manuel ne constitue pas un cours de navi-
gation ou de sécurité nautique. S’il s’agit de
votre premier scooter nautique, ou si vous
changez pour un type de scooter nautique
que vous ne connaissez pas bien, pour votre
propre confort et votre propre sécurité, suivez
une formation ou un entraînement adéquat
avant d’utiliser le scooter nautique seul. Un
concessionnaire Yamaha ou une organisa-
tion nautique se fera par ailleurs un plaisir de
vous recommander des écoles de navigation
locales ou des instructeurs compétents.
Dans ce manuel, les informations particulière-
ment importantes sont signalées de la ma-
nière suivante :
Triangle de mise en garde. Il sert à vous
avertir que vous risquez de vous blesser.
Respectez tous les messages de sécurité qui
apparaissent après ce symbole pour éviter
tout risque de blessure, voire la mort.
AVERTISSEMENT
FWJ00071
Un AVERTISSEMENT indique une situa-
tion susceptible de présenter un danger
qui, si elle ne peut être évitée, pourrait en-
traîner de graves blessures, voire la mort.
ATTENTION
FCJ00091
La mention ATTENTION signale les pré-
cautions spéciales à prendre pour éviter
d’endommager le scooter nautique ou
d’autres biens.
REMARQUE:
L’indication CONSEIL signale toute informa-
tion importante destinée à faciliter ou à expli-
citer les procédures.
FJU40410
En raison de la politique d’amélioration conti-
nue des produits de Yamaha, ce produit peut
ne pas correspondre exactement à celui dé-
crit dans le présent manuel. Les spécifica-
tions sont sujettes à modification sans préa-
vis.
Le présent manuel doit être considéré comme
partie intégrante du scooter nautique et doit
l’accompagner même en cas de revente.
FJU30232
WaveRunner FZR
MANUEL DE L’UTILISATEUR
©2011 Yamaha Motor Co., Ltd.
1ère édition, juin 2011
Tous droits réservés.
Toute réimpression ou utilisation non
autorisée
sans la permission écrite de
Yamaha Motor Co., Ltd.
est expressément interdite.
Imprimé aux États-Unis
UF2R73F0.book Page 2 Wednesday, June 29, 2011 10:32 AM

Table des matières
Etiquettes générales et
importantes ........................................ 1
Numéros d’identification ................. 1
Numéro d’identification primaire
(PRI-ID) .......................................... 1
Numéro d’identification du scooter
(CIN) .............................................. 1
Numéro de série du moteur ............... 1
Etiquette de date de fabrication ......... 2
Informations du modèle .................. 3
Plaque du constructeur ..................... 3
Étiquettes importantes ................... 4
Étiquettes d’avertissement ................ 5
Autres étiquettes ............................... 9
Informations de sécurité................. 11
Restrictions concernant les
personnes habilitées à utiliser le
scooter nautique ........................ 11

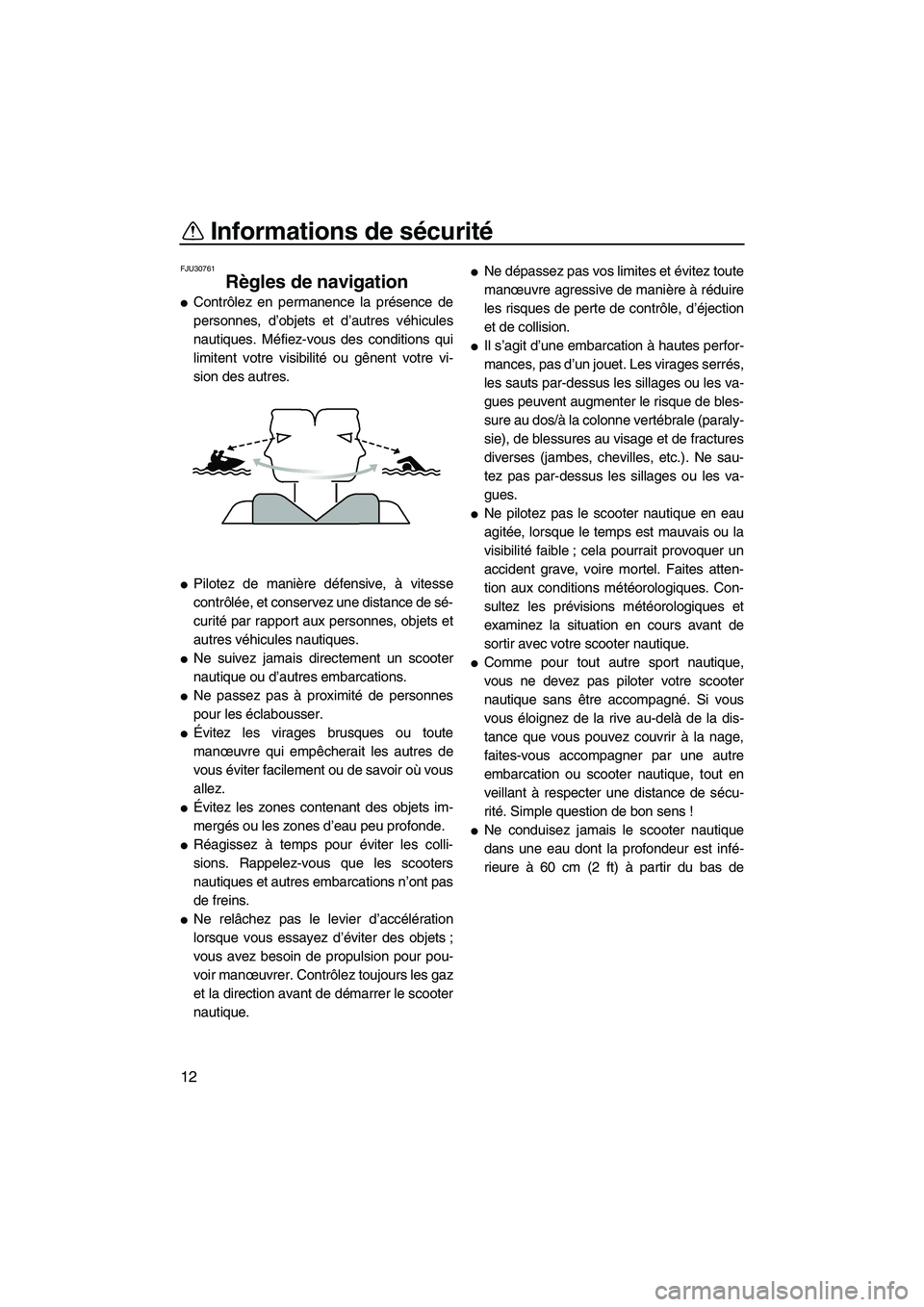

Règles de navigation .................... 12
Règles d’utilisation ....................... 13
Equipement recommandé ............ 16
Informations de sécurité ............... 16
Caractéristiques du scooter
nautique .................................... 17
Règles de sécurité nautiques ....... 18
Profitez de votre scooter nautique
en toute responsabilité .............. 19
Description....................................... 20
Glossaire relatif au scooter
nautique .................................... 20
Emplacement des principaux
composants ............................... 21
Utilisation des fonctions de
contrôle ............................................ 25
Fonctions de contrôle du scooter
nautique .................................... 25
Transmetteur de commande à
distance ........................................ 25
Système de sécurité Yamaha ......... 26Contacteur d’arrêt du moteur .......... 27
Coupe-circuit de sécurité ................. 27
Contacteur de démarrage ............... 27
Manette des gaz .............................. 28
Système de direction ....................... 28
Système de direction
télescopique ................................. 29
Sorties témoin d’eau de
refroidissement ............................ 30
Séparateur d’eau ............................. 30
Utilisation du scooter nautique ..... 32
Fonctions du scooter nautique ..... 32
Système de marche arrière ............. 32
Système de réglage rapide de
l’assiette (QSTS) .......................... 33
Modes de fonctionnement du
scooter nautique ....................... 34
Mode de bas régime ........................ 34
Fonctionnement de l’instrument ... 36
Compteur analogique double ....... 36
Indicateur de vitesse ....................... 36
Compte-tours ................................... 36
Affichage des informations .............. 37
Fonctionnement de
l’équipement .................................... 41
Équipement .................................. 41
Sièges ............................................. 41
Poignée de rembarquement ............ 42
Marche de rembarquement ............. 42
Œil de proue .................................... 43
Yeux de poupe ................................ 43
Compartiments de rangement ......... 43
Support de l’extincteur et
couvercle ...................................... 46
Règles d’utilisation et de
manipulation.................................... 48
Carburants requis ........................ 48
Carburant ........................................ 48
UF2R73F0.book Page 1 Wednesday, June 29, 2011 10:32 AM

Etiquettes générales et importantes
1
FJU36451
Numéros d’identification
Inscrivez le numéro d’identification primaire
(PRI-ID), le numéro d’identification du scooter
(CIN) et le numéro de série du moteur dans
les espaces encadrés afin de faciliter la com-
mande des pièces de rechange chez un con-
cessionnaire Yamaha. Notez et conservez
également ces numéros d’identification en
lieu sûr pour le cas où votre scooter nautique
serait volé.
FJU41350Numéro d’identification primaire (PRI-
ID)
Le numéro d’identification primaire (PRI-ID)
est imprimé sur une plaque fixée à l’intérieur
du compartiment moteur. (Cf. page 41 pour
plus d’informations sur les procédures de dé-
pose et d’installation des sièges et page 46
pour plus d’informations sur le compartiment
de rangement étanche.)
MODELE :
GX1800-L (FZR)
FJU36550Numéro d’identification du scooter
(CIN)
Le numéro d’identification du scooter (CIN)
est imprimé sur une plaque fixée sur le pont
arrière.
FJU40470Numéro de série du moteur
Le numéro de série du moteur est indiqué sur
une plaque fixée au groupe moteur. (Cf. page
41 pour plus d’informations sur les procédu-
res de dépose et d’installation des sièges et
page 85 pour plus d’informations sur les pro-
1Emplacement du numéro d’identification
primaire (PRI-ID)
1
MODELYAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICANES ET
JAPONAISES.
PRI-I.D.F2R
F2R
1Emplacement du numéro d’identification du
scooter (CIN)
1
UF2R73F0.book Page 1 Wednesday, June 29, 2011 10:32 AM

Etiquettes générales et importantes
3
FJU30320
Informations du modèle FJU30331Plaque du constructeur
Tout scooter nautique pourvu de cette éti-
quette est conforme à certaines sections de la
directive du Parlement européen relative aux
moteurs.
Une partie de ces informations figure sur la
plaque du constructeur apposée sur le scoo-
ter nautique. Une explication complète de ces
informations est fournie dans les sections cor-
respondantes du présent manuel.
Catégorie de conception de ce scooter
nautique individuel : C
Catégorie C :
Ce scooter nautique est conçu pour des dé-
placements au cours desquels les vents peu-
vent aller jusqu’à la force 6 comprise (sur
l’échelle de Beaufort) et les vagues peuvent
atteindre une hauteur significative jusqu’à 2
mètres compris (6.56 ft) ; voir la REMARQUEsuivante). Ces conditions peuvent se rencon-
trer dans des eaux intérieures exposées, les
estuaires et les eaux côtières dans des condi-
tions météorologiques modérées.
REMARQUE:
La hauteur significative de vague est la
moyenne des plus hauts tiers des vagues, ce
qui correspond approximativement à la hau-
teur des vagues estimée par un observateur
expérimenté. Toutefois, certaines vagues
auront le double de cette hauteur.
1Emplacement de la plaque du constructeur
1
UF2R73F0.book Page 3 Wednesday, June 29, 2011 10:32 AM

Informations de sécurité
12
FJU30761
Règles de navigation

Contrôlez en permanence la présence de
personnes, d’objets et d’autres véhicules
nautiques. Méfiez-vous des conditions qui
limitent votre visibilité ou gênent votre vi-
sion des autres.

Pilotez de manière défensive, à vitesse
contrôlée, et conservez une distance de sé-
curité par rapport aux personnes, objets et
autres véhicules nautiques.

Ne suivez jamais directement un scooter
nautique ou d’autres embarcations.

Ne passez pas à proximité de personnes
pour les éclabousser.

Évitez les virages brusques ou toute
manœuvre qui empêcherait les autres de
vous éviter facilement ou de savoir où vous
allez.

Évitez les zones contenant des objets im-
mergés ou les zones d’eau peu profonde.

Réagissez à temps pour éviter les colli-
sions. Rappelez-vous que les scooters
nautiques et autres embarcations n’ont pas
de freins.

Ne relâchez pas le levier d’accélération
lorsque vous essayez d’éviter des objets ;
vous avez besoin de propulsion pour pou-
voir manœuvrer. Contrôlez toujours les gaz
et la direction avant de démarrer le scooter
nautique.

Ne dépassez pas vos limites et évitez toute
manœuvre agressive de manière à réduire
les risques de perte de contrôle, d’éjection
et de collision.

Il s’agit d’une embarcation à hautes perfor-
mances, pas d’un jouet. Les virages serrés,
les sauts par-dessus les sillages ou les va-
gues peuvent augmenter le risque de bles-
sure au dos/à la colonne vertébrale (paraly-
sie), de blessures au visage et de fractures
diverses (jambes, chevilles, etc.). Ne sau-
tez pas par-dessus les sillages ou les va-
gues.

Ne pilotez pas le scooter nautique en eau
agitée, lorsque le temps est mauvais ou la
visibilité faible ; cela pourrait provoquer un
accident grave, voire mortel. Faites atten-
tion aux conditions météorologiques. Con-
sultez les prévisions météorologiques et
examinez la situation en cours avant de
sortir avec votre scooter nautique.

Comme pour tout autre sport nautique,
vous ne devez pas piloter votre scooter
nautique sans être accompagné. Si vous
vous éloignez de la rive au-delà de la dis-
tance que vous pouvez couvrir à la nage,
faites-vous accompagner par une autre
embarcation ou scooter nautique, tout en
veillant à respecter une distance de sécu-
rité. Simple question de bon sens !

Ne conduisez jamais le scooter nautique
dans une eau dont la profondeur est infé-
rieure à 60 cm (2 ft) à partir du bas de
UF2R73F0.book Page 12 Wednesday, June 29, 2011 10:32 AM

Informations de sécurité
13
l’appareil ; vous risqueriez de heurter un
objet immergé et de vous blesser.

Ce scooter nautique n’est pas équipé d’un
éclairage permettant la navigation de nuit.
Ne sortez pas après le coucher du soleil ou
avant l’aube ; vous augmenteriez le risque
de collision avec une autre embarcation et
donc de graves blessures, voire la mort.

Respectez les règles de navigation, ainsi
que les lois régionales et locales s’appli-
quant au scooter nautique.
FJU30801
Règles d’utilisation

Toutes les personnes utilisant le scooter
doivent porter un vêtement de flottaison in-
dividuel (VFI) agréé par les autorités com-
pétentes et convenant pour l’utilisation
avec un scooter nautique individuel.

Portez des vêtements de protection. Vous
risquez de graves blessures internes en
cas de pénétration forcée d’eau dans les
cavités du corps à la suite d’une chute dans
l’eau ou si vous vous trouvez trop près de la
tuyère de poussée.
Un maillot de bain normal ne constitue pas
une protection adéquate contre la pénétra-
tion forcée d’eau dans le rectum ou le va-
gin. Tous les utilisateurs doivent porter un
pantalon de combinaison de plongée ou un
vêtement offrant un degré de protection
équivalent. Il peut s’agir de vêtements
taillés dans un tissu épais, à la trame ser-
rée, solides et étroitement ajustés, comme
le denim, mais en aucun cas du spandex ou
autre tissu similaire tel que celui utilisé dans
les culottes de cyclistes.

Il est recommandé de porter des protec-
tions oculaires pour protéger les yeux du
vent, de l’eau et de l’éblouissement lorsque
vous pilotez votre scooter nautique. Il existe
des sangles de fixation pour protections
60 cm (2 ft)
1VFI agréé
2Culotte isotherme
UF2R73F0.book Page 13 Wednesday, June 29, 2011 10:32 AM

Informations de sécurité
14
oculaires qui leur permettent de flotter au
cas où elles tomberaient à l’eau.
Il est recommandé de porter des chaussu-
res et des gants.

C’est à vous de décider si vous voulez por-
ter un casque lorsque vous pilotez pour vo-
tre plaisir. Vous devez savoir qu’un casque
peut vous offrir une protection supplémen-
taire dans certains types d’accidents, mais
qu’il peut également vous blesser dans
d’autres circonstances.
Le casque est destiné à fournir une certaine
protection à la tête. Bien que les casques
ne puissent vous protéger contre tous les
chocs possibles, ils peuvent limiter les bles-
sures en cas de collision avec un bateau ou
un autre obstacle.
Un casque peut parfois aussi représenter
un danger potentiel. En cas de chute dans
l’eau, par exemple, le casque risque de
prendre l’eau et la tension ainsi provoquée
au niveau du cou risque de provoquer une
suffocation, de graves blessures perma-
nentes au cou, voire même la mort. Le cas-
que peut également augmenter le risque
d’accident s’il réduit votre champ de vision
ou votre acuité auditive, s’il vous distrait ou
augmente votre fatigue.
Comment décider si, pour vous, les bénéfi-
ces potentiels du casque en termes de sé-
curité dépassent les risques potentiels ?
Evaluez vos conditions de navigation per-
sonnelles. Considérez les facteurs comme
votre environnement de navigation, votre
style de conduite et votre habileté. Envisa-
gez également les possibilités de conges-
tion du trafic et les conditions de la surface
de l’eau.
Si, compte tenu de toutes ces considéra-
tions, vous optez pour le port d’un casque,
choisissez-le avec soin. Cherchez un cas-que destiné à l’utilisation avec un scooter
nautique individuel, si possible. Si vous
comptez participer à une compétition en cir-
cuit fermé, conformez-vous aux exigences
de l’organisme responsable.

Ne pilotez jamais le scooter après avoir ab-
sorbé de l’alcool, des médicaments ou de la
drogue.

Pour des raisons de sécurité et pour assu-
rer le bon fonctionnement du scooter, effec-
tuez toujours les contrôles préalables dé-
crits à la page 55 avant d’utiliser le scooter.

Le pilote et le passager doivent toujours
garder les deux pieds dans le repose-pieds
lorsque le scooter est en mouvement. Si
vous levez les pieds, vous augmentez le
risque de perdre l’équilibre ou de heurter
avec les pieds des objets en dehors du
scooter. Ne prenez pas d’enfants à bord si
leurs pieds ne peuvent pas atteindre le fond
du repose-pieds.

Le passager doit se tenir fermement au pi-
lote.

N’autorisez jamais un passager à se placer
devant le pilote.

Si vous êtes enceinte ou en mauvaise
santé, demandez toujours à votre docteur
si vous pouvez utiliser ce scooter nautique
sans danger.
UF2R73F0.book Page 14 Wednesday, June 29, 2011 10:32 AM
