240Situaciones diversas
tapa. Las versiones con volante a la derecha los llevan en el lateral derecho
del tablero de instrumentos, detrás de una tapa.
Color de los fusibles
ColorAmperiosGris2Beis5Marrón7,5Rojo10Azul15Amarillo20Natural (blanco)25Verde30Naranja40
ATENCIÓN
No “repare” los fusibles ni los sustituya por otros de mayor amperaje. De
lo contrario existe peligro de incendio. Además podrían originarse daños
en otra parte del sistema eléctrico.
Aviso
● Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá
que verificar el sistema cuanto antes en un taller especializado.
● Si se sustituye un fusible por otro de mayor amperaje, podrían producir-
se daños en algún otro punto del sistema eléctrico.
● Es recomendable llevar siempre en el vehículo algunos fusibles de re-
puesto. Éstos pueden adquirirse en los Servicios Oficiales. Dotación de fusibles, lado izquierdo del tablero de
instrumentos
Fusibles
NúmeroConsumidorAmperios1Servodirección/Función motor/Caudalímetro7,5
2
Diagnosis/Calefactor/Autoclima/Climatronic/Es-
pejo electrocrómico/Navegador/ Interruptor pre-
sión aire acondicionado/ Ventilador clima/Cen-
tralita AFS/Relé Coming Home/Soundaktor/GRA
10
3Unidad de mando motor gasolina/Unidad de
mando motor Diesel/Bobinas relés/Función mo-
tor/Aforador biturbo5
4Centralita ABS-ESC/Interrupor RKA/Centralita
Gateway/Relé ESC/Sensor de giro10
5Luz marcha atrás/Boquillas calefactadas106Cuadro de instrumentos57Retroniebla/Relés Start-Stop7,58Levas en volante para cambio automático29Palanca de luces/Interruptor limpiaparabrisas1010Alimentación centralita electrónica BCM511Centralita Airbag512Cambio automático/ Sistema GLP1013Mando retrovisores514Faros AFS izquierdo1515Faros AFS derecho1516Libre 17Luz matrícula518Bomba de limpia7,519Centralita electrónica520Intermitentes/Luz de freno15


241
Situaciones diversas
NúmeroConsumidorAmperios21Mando de luces, cuadro de instrumentos522Calefacción de espejos5
23Módulo inyección motor / Sensor de lluvia / Pa-
lanca cambio automático / Relé principal gasoli-
na7,5
24Luz maletero, luz interior, luz guantera, luz posi-
ción10
25Ayuda de aparcamiento526Gancho remolque 27Regulafaros528Sonda Lambda10
29Bomba de vacío / Alimentación GLP / Bomba de
alta presión15, 20, 20 a)
30Electroválvulas motor/Relé calefacción adicio-
nal/Sensor presión/Válvula AKF10A
31Función motor gasolina / Bujías precalentamien-
to / Bobina relé / Electroventilador / Relé bomba
agua secundaria / Caudalímetro10
32Unidad de mando motor15, 20,
30 b)
33Sensor interruptor embrague/Bobina-relé cale-
facción adicional/ Sensor servo5
34Aforador / Bomba de vacío1535Libre 36Luz de carretera sin/con AFS10, 15 c)37Kombi / Relé Coming Home / Relé largas1038Motor calefactor3039Libre 40Toma 12 Voltios / Encendedor1541Centralita asientos / Cup Holder25
NúmeroConsumidorAmperios42Bocina2043Techo panorámico3044Limpiaparabrisas2045Luneta térmica30
46Radio / Bluetooth / USB + AUX-In / Conversor
DC-DC para Start-Stop20
47Climatronic / autoclima / Diagnosis / Cambio
automático (bloqueo ZSS)5
48Centralita de cierre2549Alzacristal anterior izquierdo2550Alzacristales posteriores3051Alzacristal anterior derecho2552Alarma1553Relé bomba EKP / Aforador biturbo15
54Luz marcha atrás d)
/ Luz antiniebla / Cornering
light15
55Transformador encendido15, 20 b)56Limpialuneta10
57Luz día izquierda / Intermitentes / Luz cruce de-
recha / Luz matrícula c)15
58Luz día derecha / Retroniebla / Luz cruce izquier-
da / Relé largas / Relé X c)15
a)
Si es GLP.
b) Amperaje en función de la motorización.
c) Si lleva Start-Stop, encendido automático de luces y/o AFS.
d) Solo con cambio automático y/o Start&Stop, encendido automático de luces y/o AFS. 

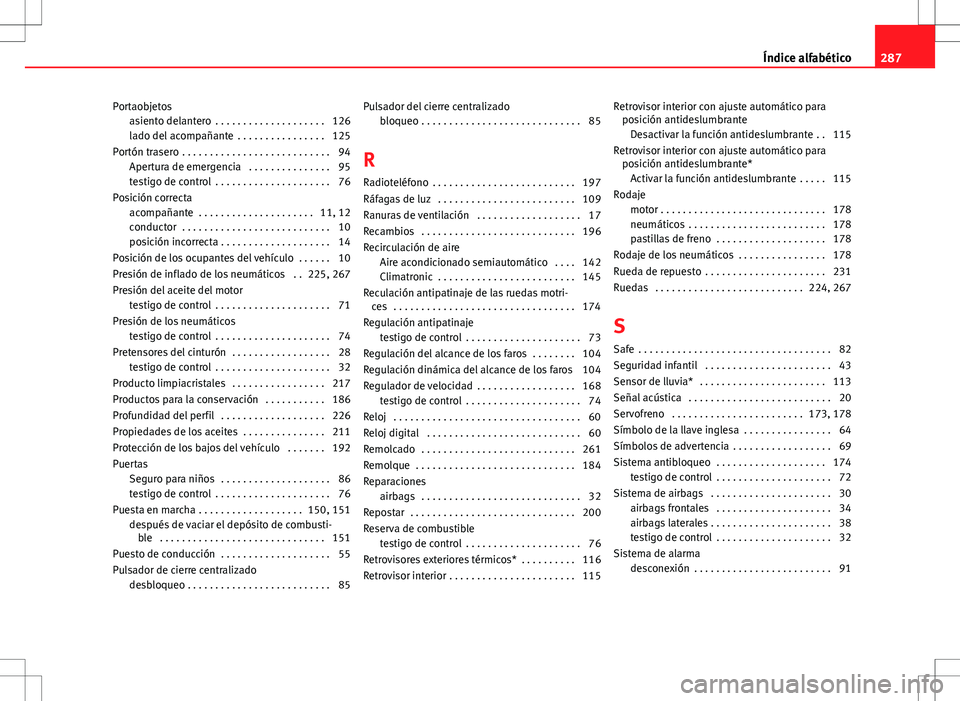

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

Portaobjetosasiento delantero . . . . . . . . . . . . . . . . . . . . 126
lado del acompañante . . . . . . . . . . . . . . . . 125
Portón trasero . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 Apertura de emergencia . . . . . . . . . . . . . . . 95
testigo de control . . . . . . . . . . . . . . . . . . . . . 76
Posición correcta acompañante . . . . . . . . . . . . . . . . . . . . . 11, 12
conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
posición incorrecta . . . . . . . . . . . . . . . . . . . . 14
Posición de los ocupantes del vehículo . . . . . . 10
Presión de inflado de los neumáticos . . 225, 267
Presión del aceite del motor testigo de control . . . . . . . . . . . . . . . . . . . . . 71
Presión de los neumáticos testigo de control . . . . . . . . . . . . . . . . . . . . . 74
Pretensores del cinturón . . . . . . . . . . . . . . . . . . 28 testigo de control . . . . . . . . . . . . . . . . . . . . . 32
Producto limpiacristales . . . . . . . . . . . . . . . . . 217
Productos para la conservación . . . . . . . . . . . 186
Profundidad del perfil . . . . . . . . . . . . . . . . . . . 226
Propiedades de los aceites . . . . . . . . . . . . . . . 211
Protección de los bajos del vehículo . . . . . . . 192
Puertas Seguro para niños . . . . . . . . . . . . . . . . . . . . 86
testigo de control . . . . . . . . . . . . . . . . . . . . . 76
Puesta en marcha . . . . . . . . . . . . . . . . . . . 150, 151 después de vaciar el depósito de combusti-ble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Puesto de conducción . . . . . . . . . . . . . . . . . . . . 55
Pulsador de cierre centralizado desbloqueo . . . . . . . . . . . . . . . . . . . . . . . . . . 85 Pulsador del cierre centralizado
bloqueo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
R Radioteléfono . . . . . . . . . . . . . . . . . . . . . . . . . . 197
Ráfagas de luz . . . . . . . . . . . . . . . . . . . . . . . . . 109
Ranuras de ventilación . . . . . . . . . . . . . . . . . . . 17
Recambios . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Recirculación de aire Aire acondicionado semiautomático . . . . 142
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . 145
Reculación antipatinaje de las ruedas motri- ces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Regulación antipatinaje testigo de control . . . . . . . . . . . . . . . . . . . . . 73
Regulación del alcance de los faros . . . . . . . . 104
Regulación dinámica del alcance de los faros 104
Regulador de velocidad . . . . . . . . . . . . . . . . . . 168 testigo de control . . . . . . . . . . . . . . . . . . . . . 74
Reloj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Reloj digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Remolcado . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261
Remolque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
Reparaciones airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Repostar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Reserva de combustible testigo de control . . . . . . . . . . . . . . . . . . . . . 76
Retrovisores exteriores térmicos* . . . . . . . . . . 116
Retrovisor interior . . . . . . . . . . . . . . . . . . . . . . . 115 Retrovisor interior con ajuste automático para
posición antideslumbrante
Desactivar la función antideslumbrante . . 115
Retrovisor interior con ajuste automático para posición antideslumbrante*
Activar la función antideslumbrante . . . . . 115
Rodaje motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
neumáticos . . . . . . . . . . . . . . . . . . . . . . . . . 178
pastillas de freno . . . . . . . . . . . . . . . . . . . . 178
Rodaje de los neumáticos . . . . . . . . . . . . . . . . 178
Rueda de repuesto . . . . . . . . . . . . . . . . . . . . . . 231
Ruedas . . . . . . . . . . . . . . . . . . . . . . . . . . . 224, 267
S Safe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Seguridad infantil . . . . . . . . . . . . . . . . . . . . . . . 43
Sensor de lluvia* . . . . . . . . . . . . . . . . . . . . . . . 113
Señal acústica . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Servofreno . . . . . . . . . . . . . . . . . . . . . . . . 173, 178
Símbolo de la llave inglesa . . . . . . . . . . . . . . . . 64
Símbolos de advertencia . . . . . . . . . . . . . . . . . . 69
Sistema antibloqueo . . . . . . . . . . . . . . . . . . . . 174 testigo de control . . . . . . . . . . . . . . . . . . . . . 72
Sistema de airbags . . . . . . . . . . . . . . . . . . . . . . 30 airbags frontales . . . . . . . . . . . . . . . . . . . . . 34
airbags laterales . . . . . . . . . . . . . . . . . . . . . . 38
testigo de control . . . . . . . . . . . . . . . . . . . . . 32
Sistema de alarma desconexión . . . . . . . . . . . . . . . . . . . . . . . . . 91
287
Índice alfabético
