2012 Peugeot Boxer radio

1
SEZNÁMENÍ S VOZIDLE
M
9


Seznámení s vozidlem

Středová konzola


1.
Přihrádka mezi dvěma směrovatelnými
větracími výstupy.

2.
Autorádio.

3.
Ruční klimatizace.

4.
Vyjímací popelník.

5.
Zapalovač cigaret.
6.
Zásuvka 12 voltů (max. 180 W).

7.
Dynamické řízení stability (ASR).

8.
Centrální odemykání dveří a
nákladového prostoru.
9.
Centrální zamykání / kontrolka alarmu.

10.
Výstražná světla.

11 .
Světla do mlhy vzadu.

12.
Světlomety do mlhy vpředu.

13.
Odmrazování / odmlžování.

14.
Řadicí páka.

Místo řidiče

28

PŘÍSTROJOVÁ DESKA



1.
Ukazatel ujetých kilometrů/mil.

2.
Displej.

3.
Číselníky.

4.
Otáčkoměr.

MÍSTO ŘIDIČE
Disple
j 1 na přístrojové desce



- Čas,

- Počet ujetých kilometrů/mil,

- Jízdní dosah,

- Spotřeba,

- Průměrná rychlost,

- Sklon světlometů,

- Programovatelná výstraha při překročení
rychlostiprostřednictvím MODE,

- Ukazatel údržby.



Displej 2 na přístrojové desce



- Čas,

- Datum,

- Vnější teplota,

- Počet ujetých kilometrů/mil,

- Jízdní dosah,

- Spotřeba,

- Průměrná rychlost,

- Sklon světlometů,

- Programovatelná výstraha při překročení
rychlosti prostřednictvím MODE,

- Ukazatel údržby,

- Výstražná hlášení, zobrazovaná v horní
části,

- Rádio (frekvence poslouchané
rozhlasové stanice).

Zpětná zrcátka a okna
72

ZPĚTNÁ ZRCÁTKA A OKNA
ZPĚTNÁ ZRCÁTKA
Vnější zpětná zrcátka

Jsou rozdělená na dvě zóny:

A -
Horní zrcátko

B -
Dolní zrcátko
Zrcátka mají sférický tvar pro rozšíření
zorného pole do stran. Předměty
pozorované ve zpětném zrcátku jsou ve
skutečnosti blíže, než se zdají být. Při
dhadování vzdálenosti zezadu přijíždějících
vozidel je tedy nutno počítat s tímto
rozdílem.
V držáku zrcátka je zabudované boční
směrové světlo, v závislosti na výbavě
vozidla také antény (GPS, GSM, rádio...).


Elektrické ovladače

Otočením ovladače zvolte zónu zpětného
zrcátka.

1
Zpětné zrcátko řidiče:

A1 -
Horní zrcátko

B1 -
Dolní zrcátko
Poté přesuňte ovladač ve směru
požadovaného seřízení.

2
Zpětné zrcátko spolujezdce:

A2 -
Horní zrcátko

B2 -
Dolní zrcátko
Poté přesuňte ovladač ve směru
požadovaného seřízení.

Vnitřní zpětné zrcátko

Páčka na spodním okraji zrcátka jej
umožňuje nastavit do dvou poloh.
Poloha pro den - zatlačte páčku od sebe.
Poloha pro noc a proti oslňování - přitáhněte
páčku směrem k sobě.
Elektrické přiklopení

Stlačte tento ovladač.
Odmrazování zpětných
zrcátek
Stiskněte tlačítko odmrazování
zadního okna.

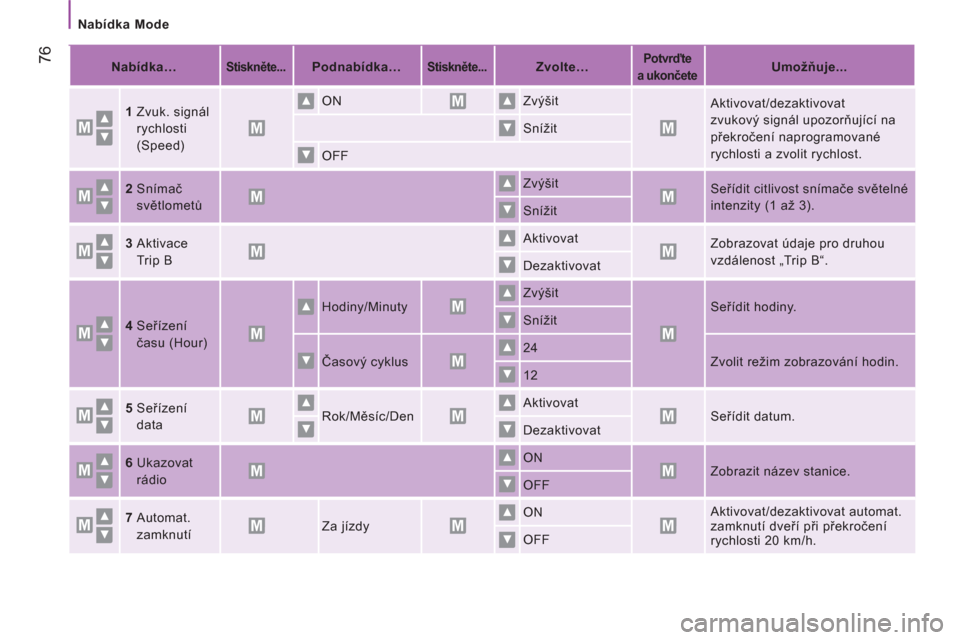

Nabídka Mode
76



Nabídka…



Stiskněte...




Podnabídka…



Stiskněte...




Zvolte…



Potvrďte
a ukončete


Umožňuje...


1

Zvuk. signál
rychlosti
(Speed)


ON



Zvýšit



Aktivovat/dezaktivovat
zvukový signál upozorňující na
překročení naprogramované
rychlosti a zvolit rychlost.

Snížit
OFF




2

Snímač
světlometů

Zvýšit

Seřídit citlivost snímače světelné
intenzity (1 až 3).
Snížit

3

Aktivace
Trip B

Aktivovat

Zobrazovat údaje pro druhou
vzdálenost „Trip B“.
Dezaktivovat

4

Seřízení
času (Hour)


Hodiny/Minuty

Zvýšit

Seřídit hodiny .
Snížit


Časový cyklus

24

Zvolit režim zobrazování hodin.
12

5

Seřízení
data

Rok/Měsíc/Den

Aktivovat

Seřídit datum.
Dezaktivovat

6

Ukazovat
rádio

ON

Zobrazit název stanice.
OFF

7

Automat.
zamknutí

Za jízdy

ON

Aktivovat/dezaktivovat automat.
zamknutí dveří při překročení
rychlosti 20 km/h. OFF

Autorádio
84


Seřizování hlasitosti. Automatické předvolení
rozhlasových stanic (autostore).

Volba vlnového rozsahu: FM1,
FM2, FMA.

Volba vlnového rozsahu: MW1,
MW2.

PRVNÍ KROKY


Zapínání.
Vypínání.
Vysunutí CD (když je
autorádio zapnuté).

Vstup do nabídky / výstup z
nabídky.


a
pro zvolení
parametru.


a
pro nastavení
hodnot.
Viz "MENU".
Nastavení parametrů
audiosystému: bass
(hloubky), treble (výšky),
balance (vyvážení vlevo/
vpravo), fader (vyvážení
vpředu/vzadu), loudness,
ekvalizér, ekvalizér s
osobním nastavením.


a
pro zvolení
parametru.


a
pro nastavení
hodnot.
Vypnutí zvuku (režim mute)/
obnovení slyšitelnosti zvuku.

CD/CD MP3:


a
: přehrávání předcházející/následující skladby.


a
: přehrávání předcházející/následující složky.

Je nutné přidržení.
Rozhlasový příjem:


a
: automatické naladění předcházející/následující
rozhlasové stanice.


a
: ruční naladění frekvence rozhlasové stanice.



a
,
a
: rychlý posun směrem vpřed.



a
: rychlý posun skladby směrem vzad/vpřed. Předvolení rozhlasové stanice.

1/2/3/4/5/6: naladění předvolené stanice.

Volba zdroje zvuku: CD/CD MP3.

Autorádio
85
4
TECHNOLOGIE NA PALUB
Ě
OVL

Autorádio
86


Vstup do nabídek a výstup z nich.
Potvrzení a uložení voleb v aktuální
nabídce do paměti.

Promítání jednotlivých nabídek.

Výběr voleb v aktuální nabídce.
NABÍDKA

Autorádio
87
4
TECHNOLOGIE NA PALUB
Ě

Přepínat
zobrazení

Zvolit

Zobrazení

Zvolit

Zobrazení

Zvolit

Zobrazení

Zvolit

Zobrazení

Zvolit

Zobrazení

Umožňuje…

AF
Switching
On


 AF
Switching
Off Seřídit citlivost automatického ladění rozhlasových
frekvencí FM (modulátor):


- On pro vyhledávání vysílačů s nejsilnějším
signálem,

- Off pro vyhledávání všech vysílačů v okolí.




Traffic
information
Off


 Traffic
information
On Příjem dopravních informací, vysílaných stanicemi
na pásmu FM1, FM2, FMA.
Je-li zvoleno "On", zobrazí se "TA" (dopravní
informace).




Regional
mode Off


 Regional
mode On Zvolit příjem místních nebo oblastních programů
(lišících se v jednotlivých regionech):


- Off pro zamezení příjmu těchto programů,

- On pro p
říjem místních programů.




MP3 display
(je-li CD
MP3 v
přehrávači)


 Title
(název)


 Author


 Album


 Folder
name


 File
name Zvolit typ zobrazování informací o právě
přehrávané skladbě ve formátu MP3 (je-li ID3-TAG
dostupný na CD):


- Title pro název skladby,

- Author pro jméno umělce,

- Album pro název alba,

- Folder name pro název adresáře (složky)
právě přehrávané skladby,

- File name pro název souboru.
