2012 Peugeot Boxer parkovací asistent

4
34
2
1
SEZNÁMENÍ S VOZIDLE
M
5


Seznámení s vozidlem

Kamera pro couvání
Kamera se aktivuje automaticky při
zařazení zpětného chodu. Vysílá obraz
snímaný za vozidlem prostřednictvím
obrazovky nainstalované na místě
vnitřního zpětného zrcátka.

79


78

43


VNĚ VOZIDLA


Doprovodné osvětlení "follow me home"
Po vypnutí zapalování a vystoupení z
vozidla zůstanou přední světla ještě po
krátký čas rozsvícená.
Otevírání zadních dveří v úhlu 180°
Po odemknutí vozidla je možno dveře
otevřít o 180° pro usnadnění operací
vykládání/nakládání.


Parkovací asistent vzadu
Po zařazení zpětného chodu upozorní
parkovací asistent řidiče na překážku,
která se eventuálně nachází za vozidlem. 26

Místo řidiče

34


Kontrolka
je
signalizuje
Řešení - akce


Směrových
světel bliká a zní
bzučák. změnu směru, signalizovanou
ovladačem světel vlevo pod
volantem. Vpravo : přepnout ovladač směrem nahoru.
Vlevo : přepnout ovladač směrem dolů.



Předních
světlometů do
mlhy rozsvícená. že je stlačené tlačítko na
středové konzole. Ruční volba.
Světlomety fungují, pouze když jsou rozsvícená
potkávací světla.


Zadních světel
do mlhy rozsvícená. že je stlačené tlačítko na
středové konzole. Ruční volba. Světla fungují, pouze když jsou rozsvícená
potkávací světla. Při normální viditelnosti je zhasněte.


Regulátoru
rychlosti rozsvícená. že je zvolený regulátor. Ruční volba.
Rubrika 3, část „Ovladače u volantu“.


Vadné žárovky rozsvícená,
doprovázená
hlášením na
displeji. že je(jsou) spálená(é)
žárovka(y). Vyměňte žárovku.
Rubrika 8, část „Výměna žárovky“ nebo se obraťte na
servisní síť PEUGEOT.


Parkovací
asistent rozsvícená. závadu systému. Zvuková signalizace asistenta přestala fungovat.
Nechte urychleně zkontrolovat v servisní síti PEUGEOT.

kmCITY

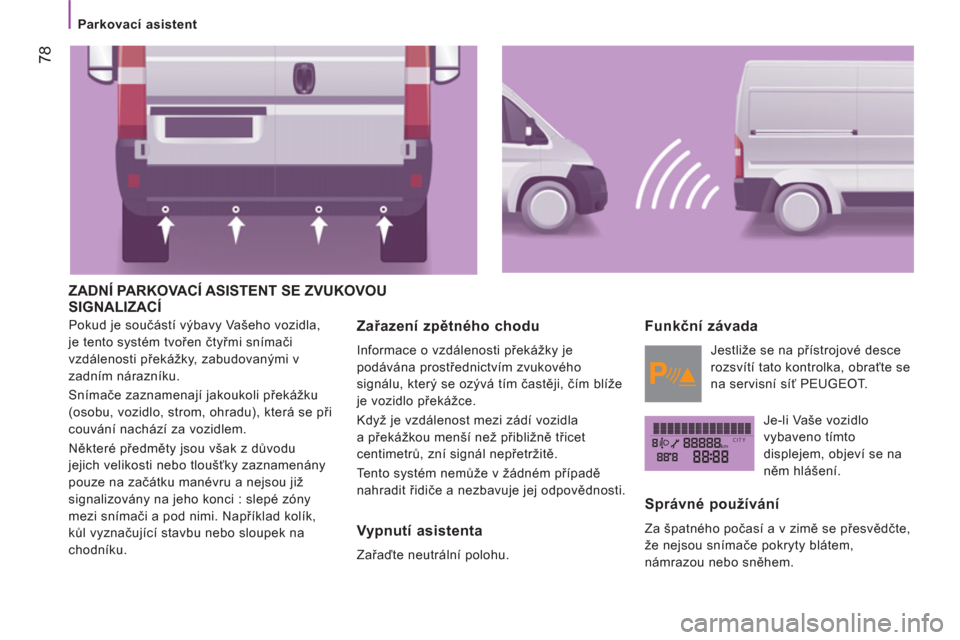

Parkovací asistent

78

ZADNÍ PARKOVACÍ ASISTENT SE ZVUKOVOU
SIGNALIZACÍ
Pokud je součástí výbavy Vašeho vozidla,
je tento systém tvořen čtyřmi snímači
vzdálenosti překážky, zabudovanými v
zadním nárazníku.
Snímače zaznamenají jakoukoli překážku
(osobu, vozidlo, strom, ohradu), která se při
couvání nachází za vozidlem.
Některé předměty jsou však z důvodu
jejich velikosti nebo tloušťky zaznamenány
pouze na začátku manévru a nejsou již
signalizovány na jeho konci : slepé zóny
mezi snímači a pod nimi. Například kolík,
kůl vyznačující stavbu nebo sloupek na
chodníku. Zařazení zpětného chodu

Informace o vzdálenosti překážky je
podávána prostřednictvím zvukového
signálu, který se ozývá tím častěji, čím blíže
je vozidlo překážce.
Když je vzdálenost mezi zádí vozidla
a překážkou menší než přibližně třicet
centimetrů, zní signál nepřetržitě.
Tento systém nemůže v žádném případě
nahradit řidiče a nezbavuje jej odpovědnosti.
Vypnutí asistenta

Zařaďte neutrální polohu.


Funkční závada

Jestliže se na přístrojové desce
rozsvítí tato kontrolka, obraťte se
na servisní síť PEUGEOT.
Je-li Vaše vozidlo
vybaveno tímto
displejem, objeví se na
něm hlášení.


Správné používání

Za špatného počasí a v zimě se přesvědčte,
že nejsou snímače pokryty blátem,
námrazou nebo sněhem.

11
3
6
Tažení přívěsu
DOPLŇKY


Chlazení:
při tažení přívěsu do svahu
dochází ke zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
Zařazujte co možná nejvyšší převodové
stupně pro snížení otáček motoru a jeďte
nízkou rychlostí.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Pneumatiky:
zkontrolujte tlak vzduchu
v pneumatikách vozidla (viz rubrika 9,
část „Identifi kační prvky“) i přívěsu, dodržujte
předepsané hodnoty.

Doporučujeme Vám používat originální
tažná zařízení a elektrické svazky
PEUGEOT, které byly již při koncepci vozidla
testovány a schváleny pro používání
s vozidlem, a svěřit jejich montáž servisní
síti PEUGEOT.
V případě montáže mimo síť PEUGEOT
musí být tato provedena povinně s použitím
připraveného elektrického zapojení v zadní
části vozidla a v souladu s doporučeními
výrobce vozidla.
Správné používání

Za určitých velmi ztížených provozních
podmínek (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu za
vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V tomto případě
automatické vypnutí klimatizace umožní
zvýšení výkonu motoru .
Pokud se rozsvítí kontrolka
teploty chladicí kapaliny,
co nejdříve zastavte vozidlo
a vypněte motor.
Rubrika 7, část „Hladina náplní“.
Brzdy:
tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřaďte na nižší rychlostní stupeň, brzděte
plynule.

Boční vítr:
citlivost vozidla na nárazy
bočního větru je zvýšená, jeďte plynule
a přizpůsobte rychlost.

ABS:
systém ovládá pouze vozidlo, nikoli
přívěs.

Parkovací asistent vzadu:
asistent není
funkční u vozidla táhnoucího přívěs.

Vybavení
11
5
6
DOPLŇKYDOPLŇKY


K dispozici je ještě jedna řada výrobků,
určených pro zvýšení pohodlí, cestování
a údržbu vozidla:
Alarm, pískování skel, lékárnička,
bezpečnostní reflexní vesta, parkovací
asistent vzadu, výstražný trojúhelník...
Potahy předních sedadel kompatibilní
s airbagy, pryžový kobereček, kovralový
kobereček, sněhové řetězy.
Aby pod pedály nic nepřekáželo:


- dbejte na správné umístění koberečku
a jeho úchytů,


- nikdy nedávejte několik koberečků přes sebe.

Autorádia, sada hands free, reproduktory,
navigace... Ozdobné kryty, zástěrky za přední kola, zástěrky
za zadní kola, dřevěná podlaha, defl ektory...


Instalace radiokomunikačních vysílačů
Před instalováním radiokomunikačních
vysílačů jako doplňkového vybavení
s externí anténou na vozidle Vám
doporučujeme konzultovat zástupce výrobce
PEUGEOT.
V servisní síti PEUGEOT můžete získat
informace o charakteristikách vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické montážní
podmínky), které mohou být namontovány
v souladu se Směrnicí o elektromagnetické
kompatibilitě automobilů (2004/104/ES). Kapalina do ostřikovače, přípravky na čištění
a údržbu interiéru a karoserie, náhradní
žárovky...
Montáž doplňků nebo elektrických
přístrojů, které nejsou zahrnuty
v katalozích společnosti Automobiles
PEUGEOT, může způsobit poruchu
elektronického systému Vašeho vozidla.
Mějte, prosíme, na zřeteli toto upozornění.
Doporučujeme Vám obrátit se na zástupce
naší značky, který Vám může prezentovat
řadu nabízených prvků výbavy
a příslušenství.
V některých zemích prodeje patří
bezpečnostní vesta, výstražné trojúhelníky
a náhradní žárovky do povinné výbavy
vozidla.

155
Exteriér
10
UMÍSTĚN
Í
EXTERIÉR

Zadní světla, směrovky,
3. brzdové světlo,
mlhovka 34, 42, 131, 134 Levý bok:
uzávěr, palivová nádrž 123
Vypnutí přívodu paliva 123
Úložný prostor 70-71
Zadní dveře 26
Osvětlení registrační značky 134
Parkovací asistent 78
Rezervní kolo, zvedák, výměna
kola, nářadí, sada pro nouzovou
opravu 126-130
Huštění, tlak 154
Odtažení, zvednutí 140
Tažení přívěsu, čep tažného
zařízení 112-113 Rozměry 142-148
Doplňky 114-115
Střešní nosič 114
Brzdy, destičky 118, 120
ABS, REF 94
AFU 94
ASR, ESP 95-96
Pneumatiky, tlak 154
Pneumatické odpružení 81 Klíč, dálkový ovladač, el. článek 20-22
Startování 39-40
Centrální zamykání 27
Karta s kódem 23
Alarm 24
Stírací lišta 139
Vnější zpětné zrcátko 72
Boční směrovka 133
Přední světla, mlhovky,
směrovky 131-133
Nastavení sklonu světlometů 44
Ostřikovač světlometů 45
Výměna žárovek 131-133

Otevření/zavření dveří 25-27
Klíč 22
Otevření kapoty, vzpěra 116
Mode - automatické zamknutí 76

157


Místo řidiče
10
UMÍSTĚN
Í

Centrální zamykání 27
Odmrazování-odmlžování 49 Autorádio, CD/MP3 84-92 Tachograf 83
Kamera pro couvání 79-80
Topení, větrání 51-54


●
chlazení vzduchu A/C,

●
manuální klimatizace,

●
automatická jednozónová klimatizace,

●
obíhání vnitřního vzduchu.

Uspořádání kabiny 66-69


●
zapalovač cigaret,

●
chlazená odkládací skřínka,

●
stropní polička,

●
přenosný popelník,

●
stropní světla,

●
zásuvka 12 voltů,

●
psací deska,

●
odkládací prostory.

Převodovka 38
Parkovací asistent 78
Kontrolka alarmu 24
ASR, ESP 95-96
Inteligentní systém pro zlepšení
jízdy na kluzkém povrchu 96
Světla do mlhy vpředu-vzadu 42
Výstražná světla 93
