CO
63

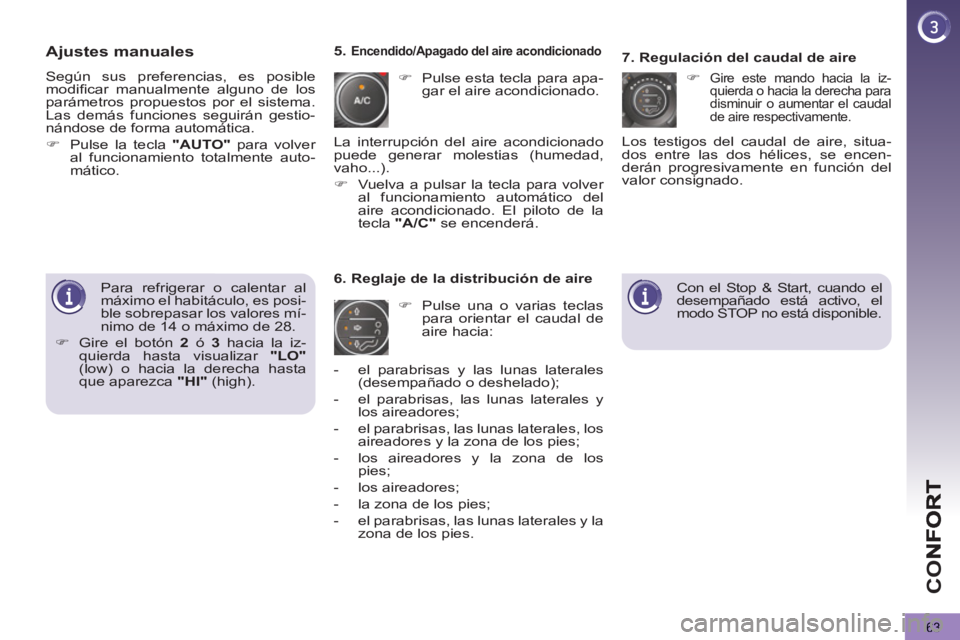

Ajustes manuales
Según sus preferencias, es posible
modifi car manualmente alguno de los
parámetros propuestos por el sistema.
Las demás funciones seguirán gestio-
nándose de forma automática.
)
Pulse la tecla "AUTO"
para volver
al funcionamiento totalmente auto-
mático.
)
Pulse esta tecla para apa-
gar el aire acondicionado.
6. Reglaje de la distribución de aire
)
Pulse una o varias teclas
para orientar el caudal de
aire hacia:
7. Regulación del caudal de aire
)
Gire este mando hacia la iz-
quierda o hacia la derecha para
disminuir o aumentar el caudal
de aire respectivamente.
5. Encendido/Apagado del aire acondicionado
- el parabrisas y las lunas laterales
(desempañado o deshelado);
- el parabrisas, las lunas laterales y
los aireadores;
- el parabrisas, las lunas laterales, los
aireadores y la zona de los pies;
- los aireadores y la zona de los
pies;
- los aireadores;
- la zona de los pies;
- el parabrisas, las lunas laterales y la
zona de los pies.
Los testigos del caudal de aire, situa-
dos entre las dos hélices, se encen-
derán progresivamente en función del
valor consignado.
Para refrigerar o calentar al
máximo el habitáculo, es posi-
ble sobrepasar los valores mí-
nimo de 14 o máximo de 28.
)
Gire el botón 2
ó 3
hacia la iz-
quierda hasta visualizar "LO"
(low) o hacia la derecha hasta
que aparezca "HI"
(high). La interrupción del aire acondicionado
puede generar molestias (humedad,
vaho...).
)
Vuelva a pulsar la tecla para volver
al funcionamiento automático del
aire acondicionado. El piloto de la
tecla "A/C"
se encenderá.
Con el Stop & Start, cuando el
desempañado está activo, el
modo STOP no está disponible.
Page 91 of 340
AP
E
89
La llave no puede extraerse de
la cerradura hasta que se haya
colocado el tapón del depósito.
La apertura del tapón puede generar
un ruido de aspiración de aire, que es
totalmente normal y se debe a la depre-
sión provocada por la estanqueidad del
circuito de carburante.

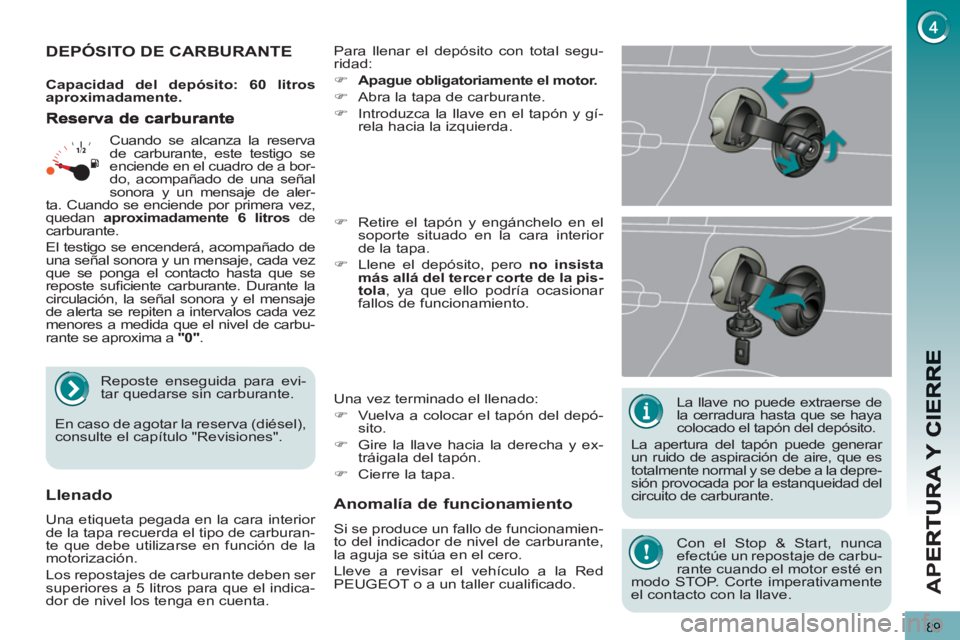

DEPÓSITO DE CARBURANTE
Para llenar el depósito con total segu-
ridad:
)
Apague obligatoriamente el motor.
)
Abra la tapa de carburante.
)
Introduzca la llave en el tapón y gí-
rela hacia la izquierda.
Una vez terminado el llenado:
)
Vuelva a colocar el tapón del depó-
sito.
)
Gire la llave hacia la derecha y ex-
tráigala del tapón.
)
Cierre la tapa.
)
Retire el tapón y engánchelo en el
soporte situado en la cara interior
de la tapa.
)
Llene el depósito, pero no insista
más allá del tercer corte de la pis-
tola
, ya que ello podría ocasionar
fallos de funcionamiento.
Anomalía de funcionamiento
Si se produce un fallo de funcionamien-
to del indicador de nivel de carburante,
la aguja se sitúa en el cero.
Lleve a revisar el vehículo a la Red
PEUGEOT o a un taller cualifi cado.
Llenado
Una etiqueta pegada en la cara interior
de la tapa recuerda el tipo de carburan-
te que debe utilizarse en función de la
motorización.
Los repostajes de carburante deben ser
superiores a 5 litros para que el indica-
dor de nivel los tenga en cuenta. Cuando se alcanza la reserva
de carburante, este testigo se
enciende en el cuadro de a bor-
do, acompañado de una señal
sonora y un mensaje de aler-
ta. Cuando se enciende por primera vez,
quedan aproximadamente 6 litros
de
carburante.
El testigo se encenderá, acompañado de
una señal sonora y un mensaje, cada vez
que se ponga el contacto hasta que se
reposte sufi ciente carburante. Durante la
circulación, la señal sonora y el mensaje
de alerta se repiten a intervalos cada vez
menores a medida que el nivel de carbu-
rante se aproxima a "0"
.
Reposte enseguida para evi-
tar quedarse sin carburante.
En caso de agotar la reserva (diésel),
consulte el capítulo "Revisiones".
Capacidad del depósito: 60 litros
aproximadamente.
Con el Stop & Start, nunca
efectúe un repostaje de carbu-
rante cuando el motor esté en
modo STOP. Corte imperativamente
el contacto con la llave.
Page 166 of 340
CO
164

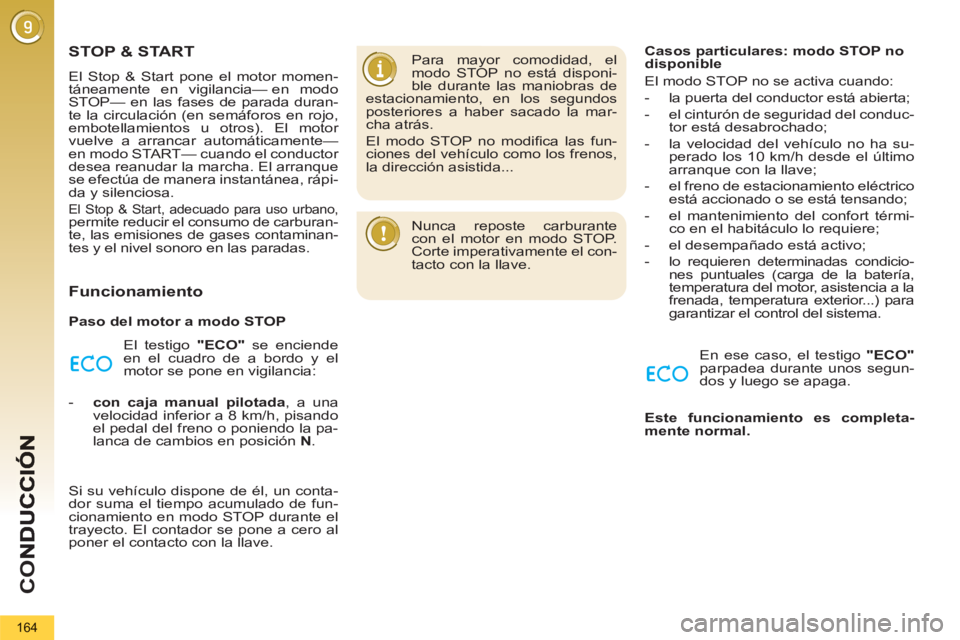

STOP & START
El Stop & Start pone el motor momen-
táneamente en vigilancia— en modo
STOP— en las fases de parada duran-
te la circulación (en semáforos en rojo,
embotellamientos u otros). El motor
vuelve a arrancar automáticamente—
en modo START— cuando el conductor
desea reanudar la marcha. El arranque
se efectúa de manera instantánea, rápi-
da y silenciosa.
El Stop & Start, adecuado para uso urbano, permite reducir el consumo de carburan-
te, las emisiones de gases contaminan-
tes y el nivel sonoro en las paradas.
Funcionamiento
Paso del motor a modo STOP
El testigo "ECO"
se enciende
en el cuadro de a bordo y el
motor se pone en vigilancia:
- con caja manual pilotada
, a una
velocidad inferior a 8 km/h, pisando
el pedal del freno o poniendo la pa-
lanca de cambios en posición N
.
Si su vehículo dispone de él, un conta-
dor suma el tiempo acumulado de fun-
cionamiento en modo STOP durante el
trayecto. El contador se pone a cero al
poner el contacto con la llave.
Para mayor comodidad, el
modo STOP no está disponi-
ble durante las maniobras de
estacionamiento, en los segundos
posteriores a haber sacado la mar-
cha atrás.
El modo STOP no modifi ca las fun-
ciones del vehículo como los frenos,
la dirección asistida...
Nunca reposte carburante
con el motor en modo STOP.
Corte imperativamente el con-
tacto con la llave.
Casos particulares: modo STOP no
disponible
El modo STOP no se activa cuando:
- la puerta del conductor está abierta;
- el cinturón de seguridad del conduc-
tor está desabrochado;
- la velocidad del vehículo no ha su-
perado los 10 km/h desde el último
arranque con la llave;
- el freno de estacionamiento eléctrico
está accionado o se está tensando;
- el mantenimiento del confort térmi-
co en el habitáculo lo requiere;
- el desempañado está activo;
- lo requieren determinadas condicio-
nes puntuales (carga de la batería,
temperatura del motor, asistencia a la
frenada, temperatura exterior...) para
garantizar el control del sistema.
En ese caso, el testigo "ECO"
parpadea durante unos segun-
dos y luego se apaga.
Este funcionamiento es completa-
mente normal.
Page 167 of 340
CO
165

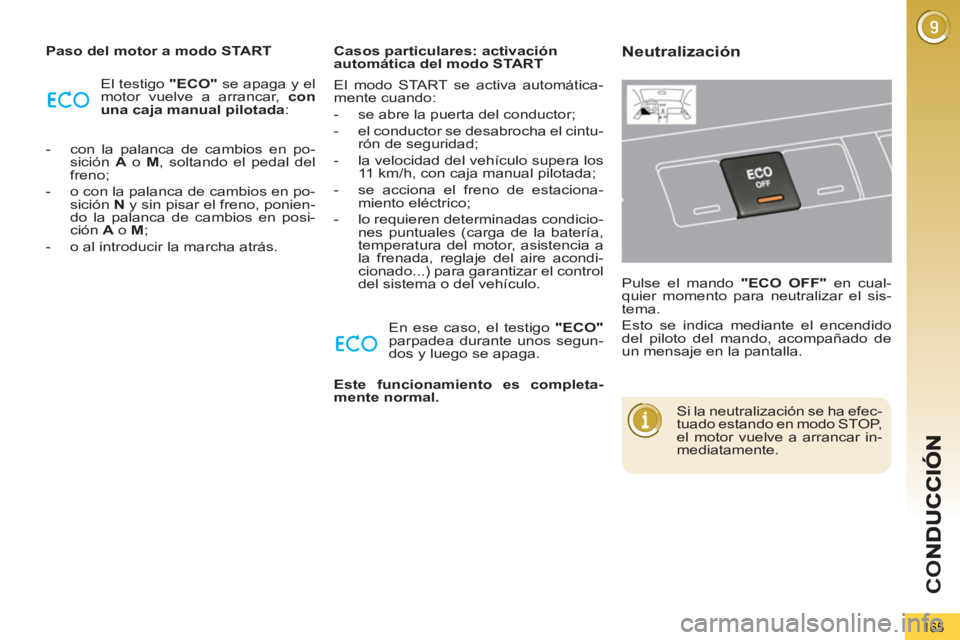

Paso del motor a modo START
El testigo "ECO"
se apaga y el
motor vuelve a arrancar, con
una caja manual pilotada
:
- con la palanca de cambios en po-
sición A
o M
, soltando el pedal del
freno;
- o con la palanca de cambios en po-
sición N
y sin pisar el freno, ponien-
do la palanca de cambios en posi-
ción A
o M
;
- o al introducir la marcha atrás.
En ese caso, el testigo "ECO"
parpadea durante unos segun-
dos y luego se apaga.
Casos particulares: activación
automática del modo START
Este funcionamiento es completa-
mente normal.
Neutralización
Pulse el mando "ECO OFF"
en cual-
quier momento para neutralizar el sis-
tema.
Esto se indica mediante el encendido
del piloto del mando, acompañado de
un mensaje en la pantalla.
Si la neutralización se ha efec-
tuado estando en modo STOP,
el motor vuelve a arrancar in-
mediatamente.
El modo START se activa automática-
mente cuando:
- se abre la puerta del conductor;
- el conductor se desabrocha el cintu-
rón de seguridad;
- la velocidad del vehículo supera los
11 km/h, con caja manual pilotada;
- se acciona el freno de estaciona-
miento eléctrico;
- lo requieren determinadas condicio-
nes puntuales (carga de la batería,
temperatura del motor, asistencia a
la frenada, reglaje del aire acondi-
cionado...) para garantizar el control
del sistema o del vehículo.
Page 168 of 340
166

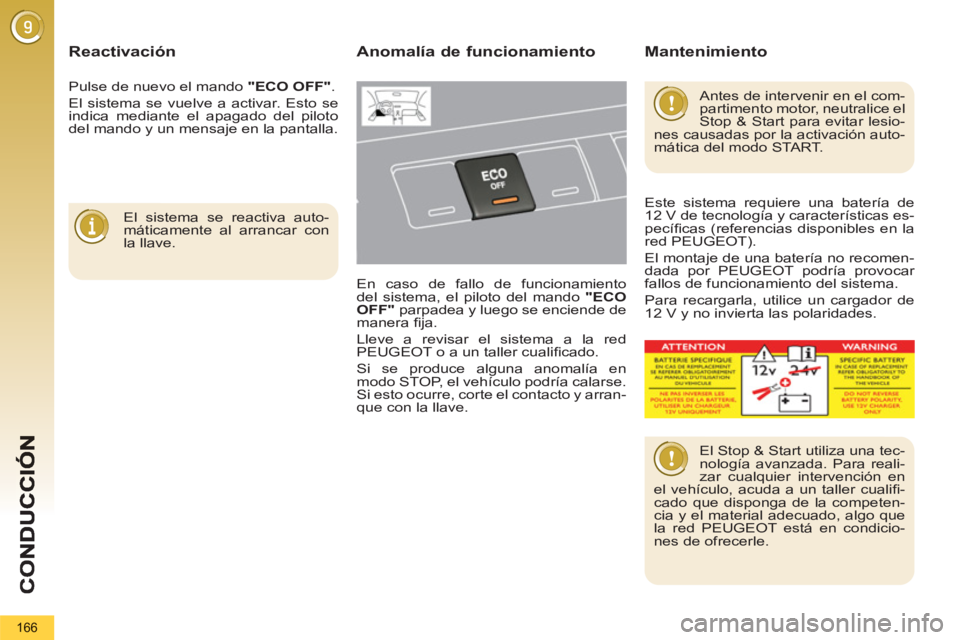

Reactivación
El sistema se reactiva auto-
máticamente al arrancar con
la llave.
Anomalía de funcionamiento
En caso de fallo de funcionamiento
del sistema, el piloto del mando "ECO
OFF"
parpadea y luego se enciende de
manera fi ja.
Lleve a revisar el sistema a la red
PEUGEOT o a un taller cualifi cado.
Si se produce alguna anomalía en
modo STOP, el vehículo podría calarse.
Si esto ocurre, corte el contacto y arran-
que con la llave.
Antes de intervenir en el com-
partimento motor, neutralice el
Stop & Start para evitar lesio-
nes causadas por la activación auto-
mática del modo START.
El Stop & Start utiliza una tec-
nología avanzada. Para reali-
zar cualquier intervención en
el vehículo, acuda a un taller cualifi -
cado que disponga de la competen-
cia y el material adecuado, algo que
la red PEUGEOT está en condicio-
nes de ofrecerle.
Mantenimiento

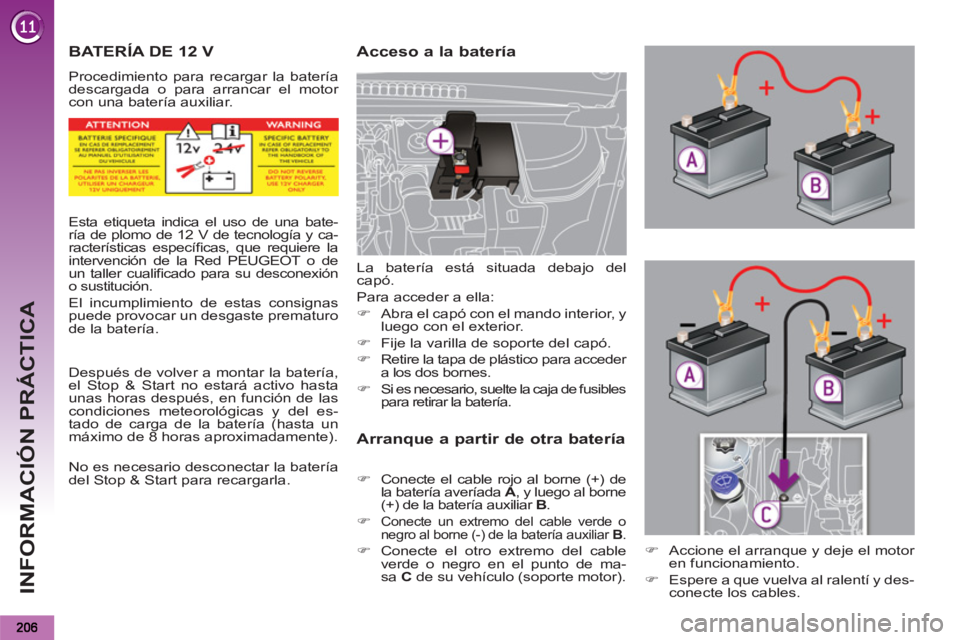

Este sistema requiere una batería de
12 V de tecnología y características es-
pecífi cas (referencias disponibles en la
red PEUGEOT).
El montaje de una batería no recomen-
dada por PEUGEOT podría provocar
fallos de funcionamiento del sistema.
Para recargarla, utilice un cargador de
12 V y no invierta las polaridades. Pulse de nuevo el mando "ECO OFF"
.
El sistema se vuelve a activar. Esto se
indica mediante el apagado del piloto
del mando y un mensaje en la pantalla.
Page 174 of 340
REVISIONES
172

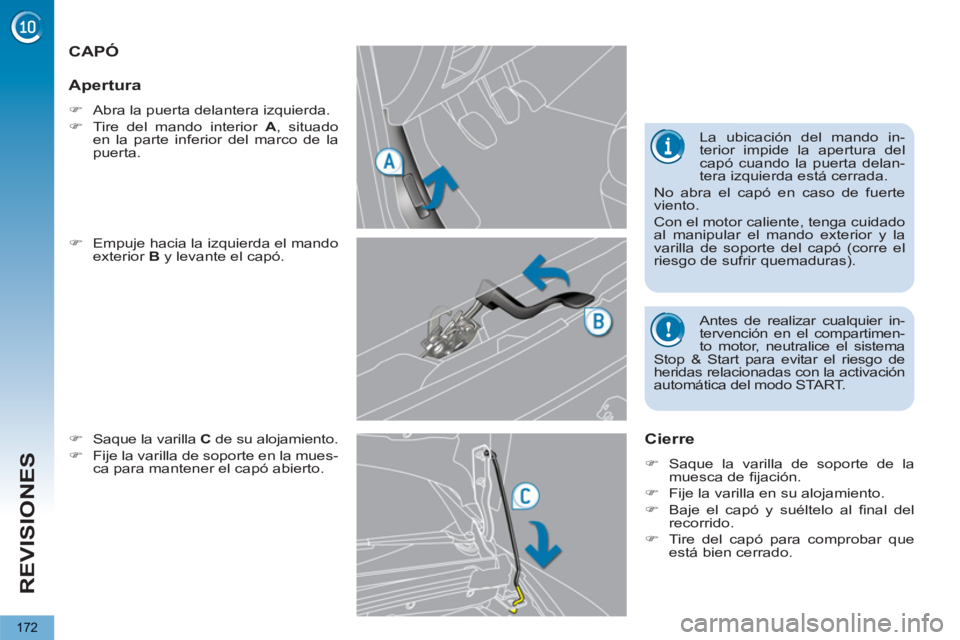

CAPÓ
)
Empuje hacia la izquierda el mando
exterior B
y levante el capó.
)
Saque la varilla C
de su alojamiento.
)
Fije la varilla de soporte en la mues-
ca para mantener el capó abierto.
Cierre
)
Saque la varilla de soporte de la
muesca de fi jación.
)
Fije la varilla en su alojamiento.
)
Baje el capó y suéltelo al fi nal del
recorrido.
)
Tire del capó para comprobar que
está bien cerrado.
Apertura
)
Abra la puerta delantera izquierda.
)
Tire del mando interior A
, situado
en la parte inferior del marco de la
puerta. La ubicación del mando in-
terior impide la apertura del
capó cuando la puerta delan-
tera izquierda está cerrada.
No abra el capó en caso de fuerte
viento.
Con el motor caliente, tenga cuidado
al manipular el mando exterior y la
varilla de soporte del capó (corre el
riesgo de sufrir quemaduras).
Antes de realizar cualquier in-
tervención en el compartimen-
to motor, neutralice el sistema
Stop & Start para evitar el riesgo de
heridas relacionadas con la activación
automática del modo START.
Page 179 of 340
REVISIONES
177

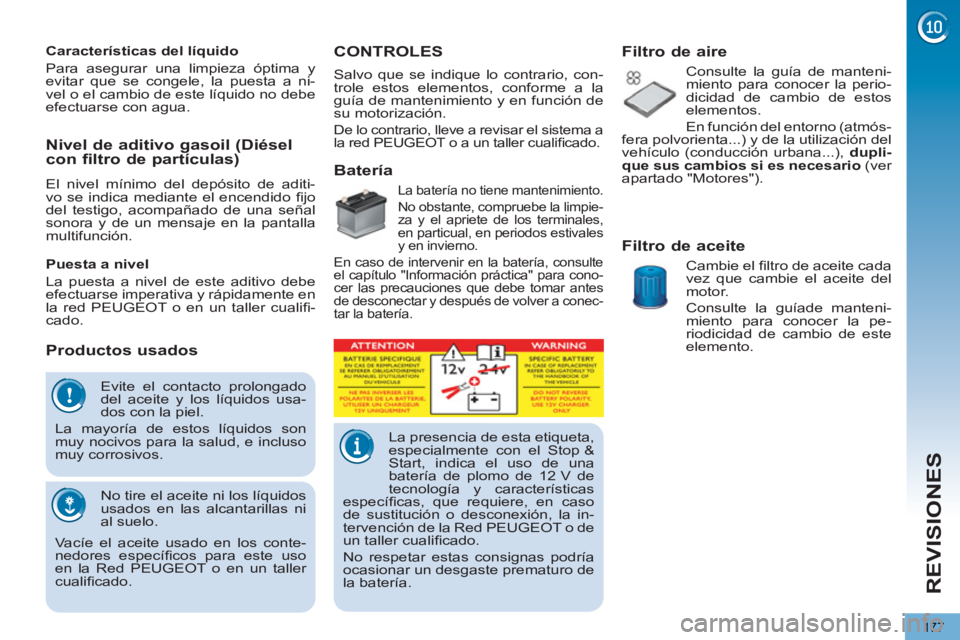

Evite el contacto prolongado
del aceite y los líquidos usa-
dos con la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e incluso
muy corrosivos.
No tire el aceite ni los líquidos
usados en las alcantarillas ni
al suelo.
Vacíe el aceite usado en los conte-
nedores específi cos para este uso
en la Red PEUGEOT o en un taller
cualifi cado.
Nivel de aditivo gasoil (Diésel
con filtro de partículas)
El nivel mínimo del depósito de aditi-
vo se indica mediante el encendido fi jo
del testigo, acompañado de una señal
sonora y de un mensaje en la pantalla
multifunción.
Productos usados
CONTROLES
Batería
La batería no tiene mantenimiento.
No obstante, compruebe la limpie-
za y el apriete de los terminales,
en particual, en periodos estivales
y en invierno.
En caso de intervenir en la batería, consulte
el capítulo "Información práctica" para cono-
cer las precauciones que debe tomar antes
de desconectar y después de volver a conec-
tar la batería.
Filtro de aire
Consulte la guía de manteni-
miento para conocer la perio-
dicidad de cambio de estos
elementos.
En función del entorno (atmós-
fera polvorienta...) y de la utilización del
vehículo (conducción urbana...), dupli-
que sus cambios si es necesario
(ver
apartado "Motores").
Filtro de aceite
Cambie el fi ltro de aceite cada
vez que cambie el aceite del
motor.
Consulte la guíade manteni-
miento para conocer la pe-
riodicidad de cambio de este
elemento.
Puesta a nivel
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en
la red PEUGEOT o en un taller cualifi -
cado.
Salvo que se indique lo contrario, con-
trole estos elementos, conforme a la
guía de mantenimiento y en función de
su motorización.
De lo contrario, lleve a revisar el sistema a
la red PEUGEOT o a un taller cualifi cado.
Características del líquido
Para asegurar una limpieza óptima y
evitar que se congele, la puesta a ni-
vel o el cambio de este líquido no debe
efectuarse con agua.
La presencia de esta etiqueta,
especialmente con el Stop &
Start, indica el uso de una
batería de plomo de 12 V de
tecnología y características
específi cas, que requiere, en caso
de sustitución o desconexión, la in-
tervención de la Red PEUGEOT o de
un taller cualifi cado.
No respetar estas consignas podría
ocasionar un desgaste prematuro de
la batería.
Page 208 of 340
INFORMACIÓN PRÁCTICA
BATERÍA DE 12 V
Procedimiento para recargar la batería
descargada o para arrancar el motor
con una batería auxiliar.
Acceso a la batería
Arranque a partir de otra batería
)
Conecte el cable rojo al borne (+) de
la batería averíada A
, y luego al borne
(+) de la batería auxiliar B
.
)
Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
.
)
Conecte el otro extremo del cable
verde o negro en el punto de ma-
sa C
de su vehículo (soporte motor). La batería está situada debajo del
capó.
Para acceder a ella:
)
Abra el capó con el mando interior, y
luego con el exterior.
)
Fije la varilla de soporte del capó.
)
Retire la tapa de plástico para acceder
a los dos bornes.
)
Si es necesario, suelte la caja de fusibles
para retirar la batería.
Esta etiqueta indica el uso de una bate-
ría de plomo de 12 V de tecnología y ca-
racterísticas específi cas, que requiere la
intervención de la Red PEUGEOT o de
un taller cualifi cado para su desconexión
o sustitución.
El incumplimiento de estas consignas
puede provocar un desgaste prematuro
de la batería.
Después de volver a montar la batería,
el Stop & Start no estará activo hasta
unas horas después, en función de las
condiciones meteorológicas y del es-
tado de carga de la batería (hasta un
máximo de 8 horas aproximadamente).
No es necesario desconectar la batería
del Stop & Start para recargarla.
)
Accione el arranque y deje el motor
en funcionamiento.
)
Espere a que vuelva al ralentí y des-
conecte los cables.
