2012 PEUGEOT 4007 Manual del propietario (in Spanish)

6
SEGURIDAD
SISTEMAS DE ASISTENCIA A
LA FRENADA
Conjunto de sistemas complementarios
para ayudarle a frenar con total seguri-
dad y de manera óptima en las situacio-
nes de urgencia:


- el sistema antibloqueo de las ruedas
(ABS),

- el repartidor electrónico de frenada
(REF).
En caso de frenada de urgencia,
pise con fi rmeza sin disminuir el
esfuerzo. Los dos testigos se encienden
al mismo tiempo y los dos men-
sajes de alerta aparecen alter-
nativamente en la pantalla del
cuadro de a bordo.
En caso de cambiar las ruedas
(neumáticos y llantas), procure
que éstas sean conformes con
las recomendaciones del fabri-
cante.

Anomalía de funcionamiento
El encendido de este testigo, acompaña-
do de una indicación en la pantalla en el
cuadro de a bordo, indica un fallo de fun-
cionamiento del sistema de antibloqueo
que puede provocar una pérdida de con-
trol del vehículo durante la frenada.
Consulte en la red PEUGEOT o en un
taller cualifi cado. El encendido de estos dos testigos,
asociados a los mensajes de alerta en
la pantalla del cuadro de a bordo, indi-
ca un fallo de funcionamiento del repar-
tidor electrónico que puede provocar
una pérdida de control del vehículo du-
rante la frenada.

Párese imperativamente en las me-
jores condiciones de seguridad.

Consulte en la red PEUGEOT o en un
taller cualifi cado.


Sistema antibloqueo de las
ruedas y repartidor electrónico
de frenada
Sistemas asociados para acrecentar la
estabilidad y manejabilidad de su vehí-
culo en la frenada, en particular, en fi rme
en mal estado o deslizante. El testigo se enciende durante
unos segundos al poner el con-
tacto (posición ON). Si no se
apaga o no se enciende, con-
sulte en la red PEUGEOT o en
un taller cualifi cado.
Con el vehículo parado

Durante la circulación
El encendido fi jo de este testigo
indica un fallo de funcionamien-
to del sistema de antibloqueo
que puede provocar una pér-
dida de control del vehículo durante la
frenada.

Párese imperativamente en las me-
jores condiciones de seguridad.

Consulte en la red PEUGEOT o en un
taller cualifi cado.


Activación
El sistema de antibloqueo está activo si
la velocidad del vehículo es superior a
10 km/h. Se desactiva cuando la veloci-
dad del vehículo es inferior a 5 km/h.
El sistema de antibloqueo interviene
automáticamente cuando hay riesgo de
bloqueo de las ruedas.
El funcionamiento normal del sistema
ABS puede manifestarse mediante lige-
ras vibraciones en el pedal del freno.

6
SEGURIDAD
Los sistemas ASC/TCL ofrecen un
aumento de seguridad en conduc-
ción normal, no obstante, ello no
debe incitar al conductor a correr
riesgos suplementarios ni a circular
a velocidades demasiado elevadas.
El funcionamiento de estos sistemas
está garantizado en la medida en
que se respeten las recomendacio-
nes del fabricante en lo relativo a:


- las ruedas (neumáticos y llantas),


- los componentes del sistema
de frenos,

- los componentes electrónicos,

- los procedimientos de mon-
taje e intervención.

Después de un choque, lleve
a revisar los sistemas a la red
PEUGEOT o a un taller cualifi cado.




Neutralización
En condiciones excepcionales (arran-
que del vehículo en barro, inmoviliza-
do en la nieve, sobre terreno blando...),
puede ser útil neutralizar el sistema
ASC para que las ruedas patinen y re-
cuperar así la adherencia.


)
Pulse el botón "ASC OFF"
, situado
a la izquierda del volante, hasta que
aparezca el símbolo ASC OFF en la
pantalla del cuadro de a bordo.
La indicación de este símbolo en el án-
gulo superior derecho de la pantalla del
cuadro de a bordo indica la neutraliza-
ción de los sistemas ASC y TCL.
Reactivación
Estos sistemas no se reactivan auto-
máticamente a partir de 50 km/h.


)
Pulse de nuevo el botón "ASC OFF"

para reactivarlos manualmente.
La desaparición del símbolo en el án-
gulo superior derecho de la pantalla del
cuadro de a bordo indica la reactivación
de los sistemas ASC y TCL.

Anomalía de funcionamiento

La indicación de este mensaje
en la pantalla del cuadro de a
bordo indica un fallo en el funcio-
namiento de estos sistemas.
Consulte en la red PEUGEOT o
en un taller cualifi cado para proceder a la revi-
sión de los sistemas ASC/TCL.
SISTEMAS DE CONTROL DE LA
TRAYECTORIA

Activación
Estos sistemas se activan automática-
mente cada vez que arranca el vehículo.
Funcionan cuando la velocidad del
vehículo es superior a 15 km/h.

Antipatinado de rueda y control
dinámico de estabilidad
El antipatinado de rueda optimiza la
motricidad para evitar el patinado de
las ruedas, actuando en los frenos de
las ruedas motrices y en el motor.
El control dinámico de estabilidad actúa
en el freno de una o varias ruedas y en
el motor para inscribir el vehículo en la
trayectoria deseada por el conductor.
En caso de problema de adhe-
rencia o de trayectoria, estos
sistemas se ponen en marcha.
Esto se señala mediante el par-
padeo de este símbolo en la pantalla
del combinado.



Sistemas asociados para asegurar la
estabilidad direccional del vehículo en
el límite de las leyes de la física:


- el antipatinado de rueda (TCL),

- el control dinámico de estabilidad
(ASC).

6
SEGURIDAD
CINTURONES DE SEGURIDAD

Reglaje en altura









Bloqueo


)
Tire de la correa e inserte la punta
en el cajetín de bloqueo A
.

)
Ve r ifi que el bloqueo tirando de la
correa.


)
para bajar el punto de enganche,
pulse en el mando B
y deslice la
fi jación C
hacia abajo,

)
para subir el punto de enganche,
pulse en el mando B
y deslice la
fi jación C
hacia arriba.


Desbloqueo


)
Pulse en el botón rojo del cajetín A
.



Cinturones de seguridad delanteros


Los cinturones de seguridad delante-
ros están equipados con un sistema de
pretensión pirotécnica y con limitador
de esfuerzo.
Este sistema mejora la seguridad en
las plazas delanteras durante los cho-
ques frontales y laterales. En función
de la importancia del choque, el sis-
tema de pretensión pirotécnica tensa
instantáneamente los cinturones contra
el cuerpo de los ocupantes.
Los cinturones con pretensión pirotéc-
nica están activos cuando el contacto
está puesto.
El limitador de esfuerzo atenúa la pre-
sión del cinturón contra el tórax del ocu-
pante, mejorando así su protección.

6
SEGURIDAD

Testigo de no abrochado/
desabrochado de cinturón delantero
Al poner el contacto, este tes-
tigo se enciende acompañado
de una señal sonora durante
unos segundos cuando el
conductor no se ha abrocha-
do su cinturón de seguridad.






Cinturones de seguridad traseros

Las plazas traseras están equipadas
con tres cinturones, dotados cada uno
de ellos con tres puntos de anclaje y un
enrollador con limitador de esfuerzo.

Abrochado


)
Tire de la correa e inserte la hebilla en
el cierre.

)

Compruebe que está correctamente abro-
chado tirando con fi rmeza de la correa.



Desabrochado


)
Presione el botón rojo del cierre.

En el minuto siguiente después de ha-
ber puesto el contacto, si el conductor
no se ha abrochado su cinturón de se-
guridad, el testigo parpadea acompa-
ñado de una señal sonora intermitente
y de una señalización en la pantalla del
combinado.
El testigo, la señal sonora y la señali-
zación se paran después de aproxima-
damente 90 segundos y se vuelven a
encender y se quedan encendidos has-
ta que el conductor no se abroche su
cinturón de seguridad.

Vehículo en marcha
, en caso de des-
abrochado del cinturón de seguridad, us-
ted es alertado por las mismas alertas.


Colocación después de la utilización



1.
Pase el cinturón por debajo del so-
porte A
situado en cada montante
trasero lateral,

2.
Inserte la punta en la ranura B
del
soporte.


Cajetines de bloqueo traseros


)
Guarde los cajetines de bloqueo en
el interior de los emplazamientos A

y B
previstos a este efecto y que se
encuentran en el cojín de los asien-
tos traseros.


Cinturón pasajero delantero
Al poner el contacto, este testigo se en-
ciende en el frontal de la consola central.
Va acompañado de una señal sonora du-
rante unos segundos cuando el pasajero
no se ha abrochado su cinturón de se-
guridad.

Vehículo en marcha
, en caso de des-
abrochado del cinturón de seguridad, us-
ted es alertado por las mismas alertas.

Cinturón conductor
Cinturones traseros laterales

6
SEGURIDAD





El conductor debe asegurarse an-
tes de iniciar la marcha de que los
pasajeros utilizan correctamente los
cinturones de seguridad y de que to-
dos ellos están bien abrochados.
Independientemente de la plaza del
vehículo, abróchese siempre el cin-
turón de seguridad, incluso para tra-
yectos cortos.
No invierta las correas de cinturón,
ya que si no, éstas no cumplirían
completamente su función.
Los cinturones de seguridad están
equipados con un carrete que per-
mite que la longitud de la correa se
ajuste automáticamente a la mor-
fología del pasajero. El cinturón se
recoge automáticamente cuando no
se utiliza.
Antes y después de su uso, asegú-
rese de que el cinturón está correc-
tamente enrollado.
La parte baja de la correa debe es-
tar colocada lo más abajo posible
sobre la pelvis.
La parte alta debe pasar por el hueco
del hombro.
Los carretes están equipados con un
dispositivo de bloqueo automático si
se produce una colisión, una frena-
da de urgencia o en caso de vuelco
del vehículo. Puede desbloquear el
dispositivo tirando con fi rmeza de la
correa y soltándola para que ésta se
enrolle ligeramente.
Recomendaciones para los niños
Utilice un asiento para niño adap-
tado si el pasajero tiene menos de
12 años o mide menos de un metro y
cincuenta centímetros.
Nunca utilice el mismo cinturón para
sujetar a varias personas.
Nunca lleve a un niño en sus rodillas. Para ser efi caz, un cinturón de segu-
ridad:


- debe estar tensado lo más cerca
posible del cuerpo;

- debe colocarse tirando por delan-
te del cuerpo con un movimien-
to regular, comprobando que no
quede torcido;

- debe sujetar a una sola persona;

- no debe presentar cortes ni estar
deshilachado;

- no debe transformarse ni modifi -
carse para no alterar su efi cacia.
Debido a las recomendaciones de
seguridad vigentes, para realizar
cualquier intervención en el vehículo,
acuda a un taller cualifi cado que dis-
ponga de la competencia y el material
adecuado; lo que la Red PEUGEOT
puede proporcionarle.
Lleve a revisar periódicamente los
cinturones de seguridad a la Red
PEUGEOT o a un taller cualifi cado,
en particular, si las correas presen-
tan signos de deterioro.
Limpie las correas del cinturón con
agua y jabón o con un producto lim-
piador textil, a la venta en la Red
PEUGEOT.
Después de abatir o desplazar un
asiento o la banqueta trasera, ase-
gúrese de que el cinturón queda co-
rrectamente colocado y enrollado.
En caso de choque

En función del tipo y de la impor-
tancia del impacto
, el dispositivo
pirotécnico se activa antes del des-
pliegue de los airbags y con inde-
pendencia de ellos. La activación de
los pretensores va acompañada de
un ligero desprendimiento de humo
inofensivo y de un ruido, debidos a
la activación de la carga pirotécnica
integrada en el sistema.
En cualquier caso, el testigo de air-
bag se enciende.
Después de sufrir una colisión, lleve
el vehículo a la Red PEUGEOT o a
un taller cualifi cado para revisar y, en
su caso, sustituir el sistema de los
cinturones de seguridad.

6
SEGURIDAD

AIRBAGS


Los airbags no funcionan
con el contacto cortado
Este equipamiento sólo funcio-
na una vez. Si se produce un
segundo choque (durante el
mismo accidente o en otro), el
airbag no funcionará.










Airbags frontales

Sistema que protege, en caso de cho-
que frontal violento, al conductor y al
acompañante para limitar los riesgos
de traumatismo en la cabeza y en el
busto.
El del conductor, está integrado en el
centro del volante y el del acompa-
ñante, en el salpicadero, encima de la
guantera.

Activación
Se activan simultáneamente, salvo si
el airbag frontal del acompañante está
neutralizado, en caso de choque frontal
violento aplicado en toda o parte de la
zona de impacto frontal A
, según el eje
longitudinal del vehículo en un plano
horizontal y en sentido de delante hacia
la parte de atrás del vehículo.
El airbag frontal se interpone entre el
acompañante del vehículo y el salpi-
cadero para amortiguar su proyección
hacia delante.
Zonas de detección de choque


A.
Zona de impacto frontal

B.
Zona de impacto lateral
El despliegue del o de los air-
bags va acompañado de un li-
gero desprendimiento de humo
inofensivo y de un ruido, debidos
a la activación de la carga piro-
técnica integrada en el sistema.
Este humo no es nocivo pero
puede ser irritante para las per-
sonas sensibles.
El ruido de la detonación puede
provocar una ligera disminución
de la capacidad auditiva durante
un breve lapso de tiempo.

Sistema diseñado para optimizar la segu-
ridad de los ocupantes (excepto del pasa-
jero trasero central) en caso de producirse
una colisión violenta. Complementa la ac-
ción de los cinturones de seguridad equi-
pados con limitador de esfuerzo.


En este caso, los detectores electróni-
cos graban y analizan los choques fron-
tales y laterales ocurridos en las zonas
de detección de impacto:


-
En caso de choque violento, los air-
bags se despliegan instantáneamen-
te, protegiendo a los ocupantes del
vehículo (excepto al pasajero trasero
central). Inmediatamente después del
choque, los airbags se desinfl an rápi-
damente para no entorpecer la visibi-
lidad ni la salida de los ocupantes.

- En caso de choque poco violento,
de impacto en la parte trasera y en
determinadas condiciones de vuel-
co, los airbags no se desplegarán.
En esas condiciones, el cinturón de
seguridad es sufi ciente para garan-
tizar una protección óptima.

6
SEGURIDAD

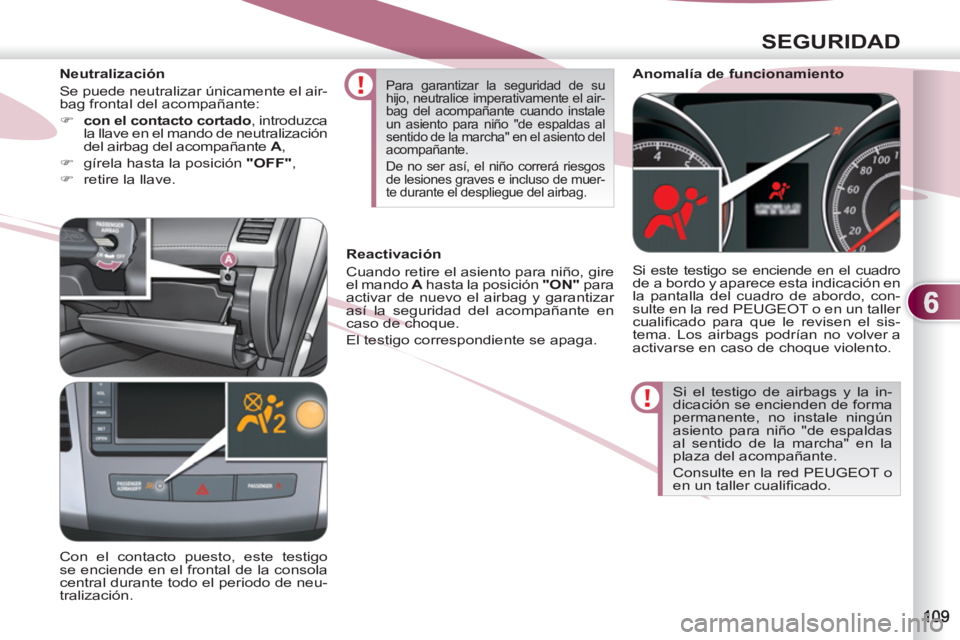

Si el testigo de airbags y la in-
dicación se encienden de forma
permanente, no instale ningún
asiento para niño "de espaldas
al sentido de la marcha" en la
plaza del acompañante.
Consulte en la red PEUGEOT o
en un taller cualifi cado.

Anomalía de funcionamiento
Si este testigo se enciende en el cuadro
de a bordo y aparece esta indicación en
la pantalla del cuadro de abordo, con-
sulte en la red PEUGEOT o en un taller
cualifi cado para que le revisen el sis-
tema. Los airbags podrían no volver a
activarse en caso de choque violento.
Para garantizar la seguridad de su
hijo, neutralice imperativamente el air-
bag del acompañante cuando instale
un asiento para niño "de espaldas al
sentido de la marcha" en el asiento del
acompañante.
De no ser así, el niño correrá riesgos
de lesiones graves e incluso de muer-
te durante el despliegue del airbag.

Con el contacto puesto, este testigo
se enciende en el frontal de la consola
central durante todo el periodo de neu-
tralización.
Reactivación
Cuando retire el asiento para niño, gire
el mando A
hasta la posición "ON"
para
activar de nuevo el airbag y garantizar
así la seguridad del acompañante en
caso de choque.
El testigo correspondiente se apaga.
Neutralización
Se puede neutralizar únicamente el air-
bag frontal del acompañante:


)
con el contacto cortado
, introduzca
la llave en el mando de neutralización
del airbag del acompañante A
,

)
gírela hasta la posición "OFF"
,

)
retire la llave.

6
SEGURIDAD






Airbags laterales

Sistema que protege, en caso de cho-
que lateral violento, al conductor y al
acompañante para limitar los riesgos
de traumatismos en el tórax.
Cada airbag lateral está integrado en
el armazón del respaldo del asiento de-
lantero, del lado de la puerta.

Activación
Se dispara unilateralmente en caso de
choque lateral violento en toda o parte
de la zona de impacto lateral B
, produ-
ciéndose perpendicularmente en el eje
longitudinal del vehículo en un plano
horizontal y en sentido desde el exte-
rior hacia el interior del vehículo.
El airbag lateral se interpone entre el
acompañante del vehículo y el panel de
puerta correspondiente.







Airbags de cortina

Sistema que protege, en caso de choque
lateral violento, al conductor y a los pasa-
jeros (excepto al pasajero trasero central
y a los de la tercera fi la) para limitar los
riesgos de traumatismo en la cabeza.
Cada airbag de cortina está integrado en
los montantes y en la parte superior del
habitáculo.
Activación
Se activan simultáneamente al airbag
lateral correspondiente en caso de cho-
que lateral violento aplicado en toda o
parte de la zona de impacto lateral B
,
que se produzca perpendicularmente
al eje longitudinal del vehículo en un
plano horizontal y en sentido desde el
exterior hacia el interior del vehículo.
El airbag de cortina se interpone entre
el acompañante o el pasajero trasero
del vehículo y las lunas.
En caso de colisión ligera en el
lateral del vehículo o en caso de
vuelco, puede que el airbag no
se dispare.
En caso de colisión trasera o fron-
tal, el airbag no se disparará.
Zonas de detección de choque


A.
Zona de impacto frontal.

B.
Zona de impacto lateral.



Anomalía de funcionamiento

Si este testigo se enciende en el cuadro de a
bordo y aparece esta indicación en la panta-
lla del cuadro de a bordo, consulte en la red
PEUGEOT para que revisen el sistema. Los
airbags podrían no dispararse en caso de
choque violento.
