2012 Hyundai Elantra Фары

Уход за автомобилем
94
7
OMD051054L
Фара ближнего света (сторона водителя)
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на ри сунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите р егулятор на 0.
W1 (ближний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фары
Ось автомобиля
ЗемляH1
(дальний свет)
Граничная линия

795
Уход за автомобилем
OMD051055L

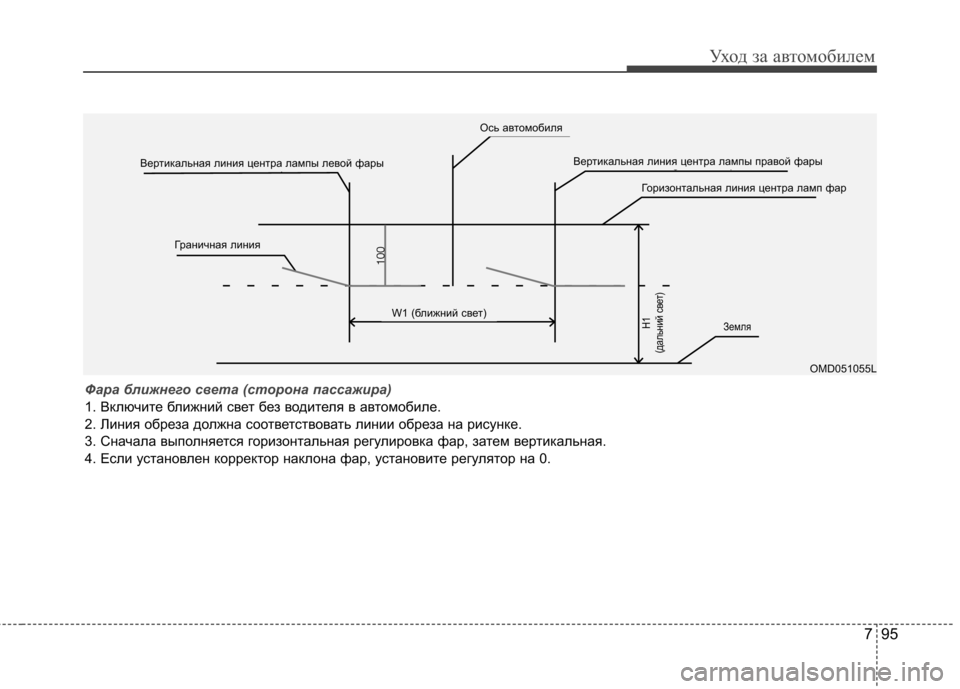

Фара ближнего света (сторона пассажира)
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите р егулятор на 0.
W1 (ближний свет)ЗемляH1
(дальний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фары
Ось автомобиля
Граничная линия

Уход за автомобилем
96
7
OMD051056L

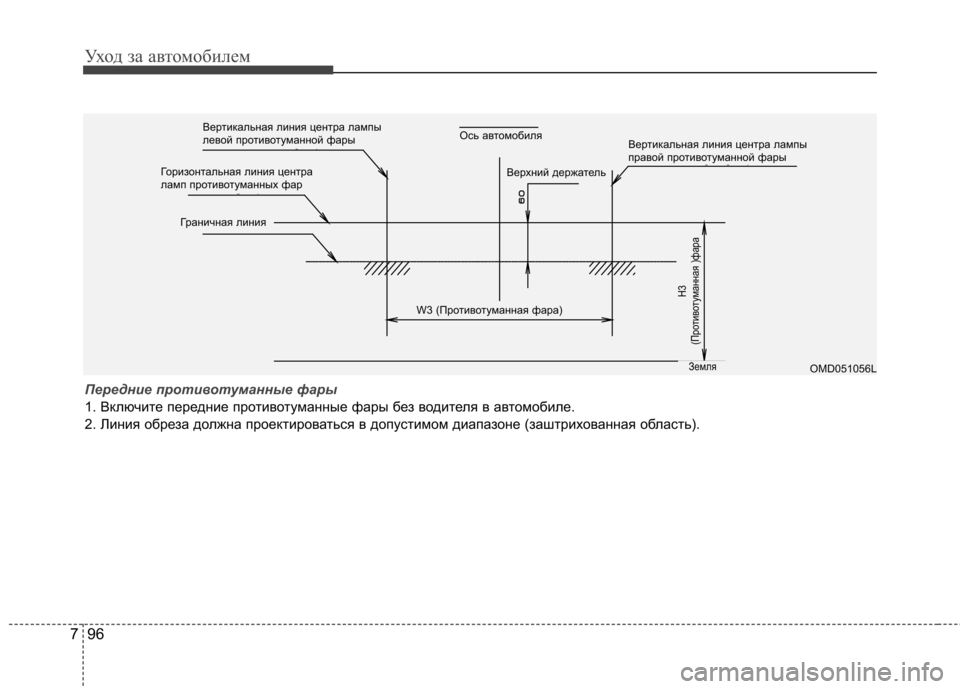

Передние противотуманные фары
1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапаз оне (заштрихованная область).
W3 (Противотуманная фара)
Земля
H3
(Противотуманная )фара
Вертикальная линия центра лампы
левой противотуманной фары
Горизонтальная линия центра
ламп противотуманных фар
Граничная линия
Верхний держатель
Ось автомобиляВертикальная линия центра лампы
правой противотуманной фары

Уход за автомобилем
98
7

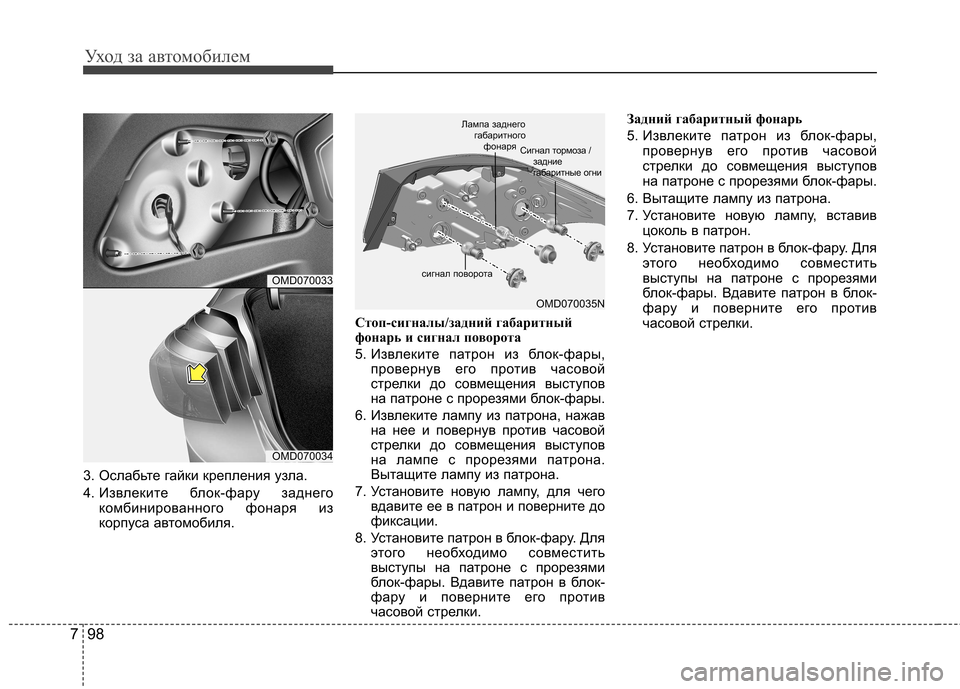

3. Ослабьте гайки крепления узла.
4. Извлеките блок-фару заднего
комбинированного фонаря из
корпуса автомобиля. Стоп-сигналы/задний габаритный
фонарь и сигнал поворота
5. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
6. Извлеките лампу из патрона, нажав на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
7. Установите новую лампу, для чего вдавите ее в патрон и поверните до
фиксации.
8. Установите патрон в блок-фару. Для этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки. Задний габаритный фонарь
5. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
6. Вытащите лампу из патрона.
7. Установите новую лампу, вставив цоколь в патрон.
8. Установите патрон в блок-фару. Для этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.
OMD070035N
сигнал поворота Сигнал тормоза /
задние
габаритные огни
Лампа заднего
габаритногофонаря
OMD070033
OMD070034

799
Уход за автомобилем

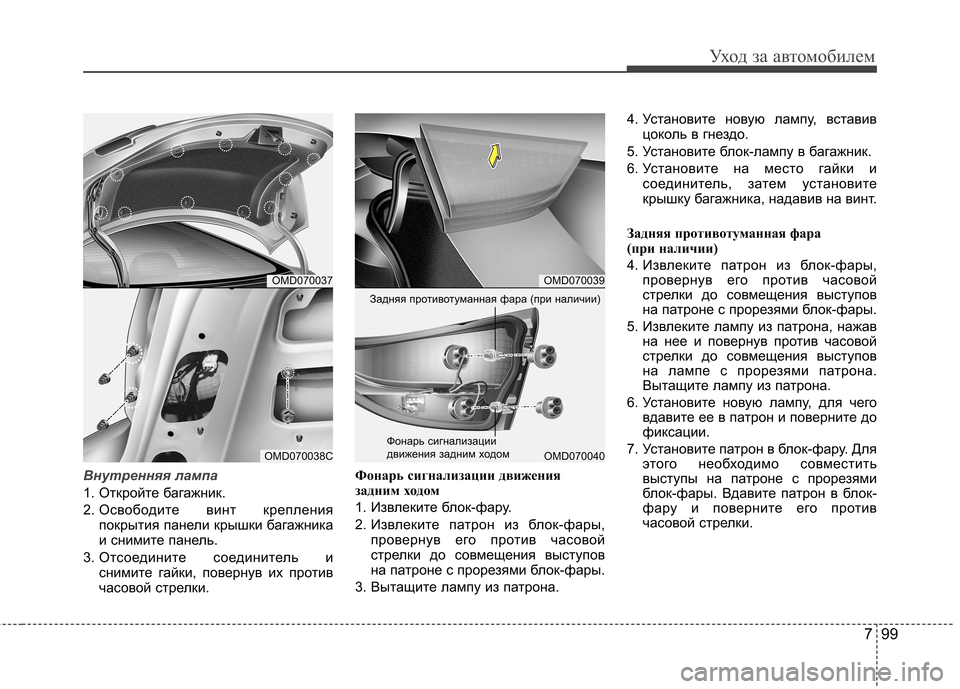

Внутренняя лампа
1. Откройте багажник.
2. Освободите винт крепленияпокрытия панели крышки багажника
и снимите панель.
3. Отсоедините соединитель и снимите гайки, повернув их против
часовой стрелки. Фонарь сигнализации движения
задним ходом
1. Извлеките блок-фару.
2. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
3. Вытащите лампу из патрона. 4. Установите новую лампу, вставив
цоколь в гнездо.
5. Установите блок-лампу в багажник.
6. Установите на место гайки и соединитель, затем установите
крышку багажника, надавив на винт.
Задняя против отуманная фара
(при наличии)
4. Извлеките патрон из блок-фары, провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
5. Извлеките лампу из патрона, нажав на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
6. Установите новую лампу, для чего вдавите ее в патрон и поверните до
фиксации.
7. Установите патрон в блок-фару. Для этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.
OMD070037
OMD070038C
OMD070039
OMD070040
Задняя противотуманная фара (при наличии)
Фонарь сигнализации
движения задним ходом

Уход за автомобилем
100
7

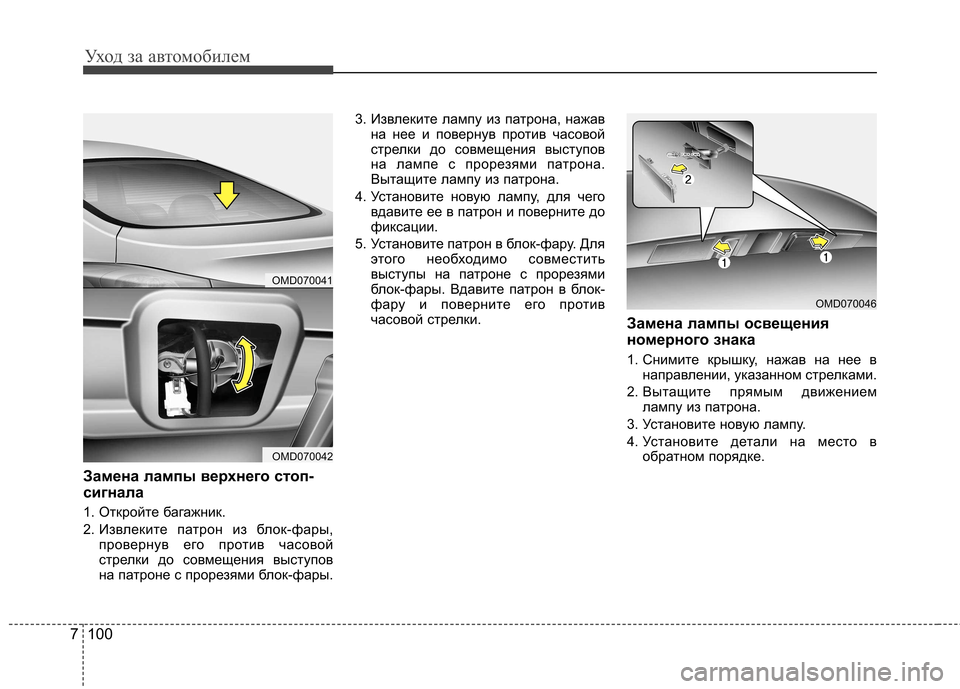

Замена лампы верхнего стоп-
сигнала
1. Откройте багажник.
2. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары. 3. Извлеките лампу из патрона, нажав
на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
4. Установите новую лампу, для чего вдавите ее в патрон и поверните до
фиксации.
5. Установите патрон в блок-фару. Для этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки. Замена лампы освещения
номерного знака
1. Снимите крышку, нажав на нее в
направлении, указанном стрелками.
2. Вытащите прямым движением лампу из патрона.
3. Установите новую лампу.
4. Установите детали на место в обратном порядке.
OMD070041
OMD070042
OMD070046

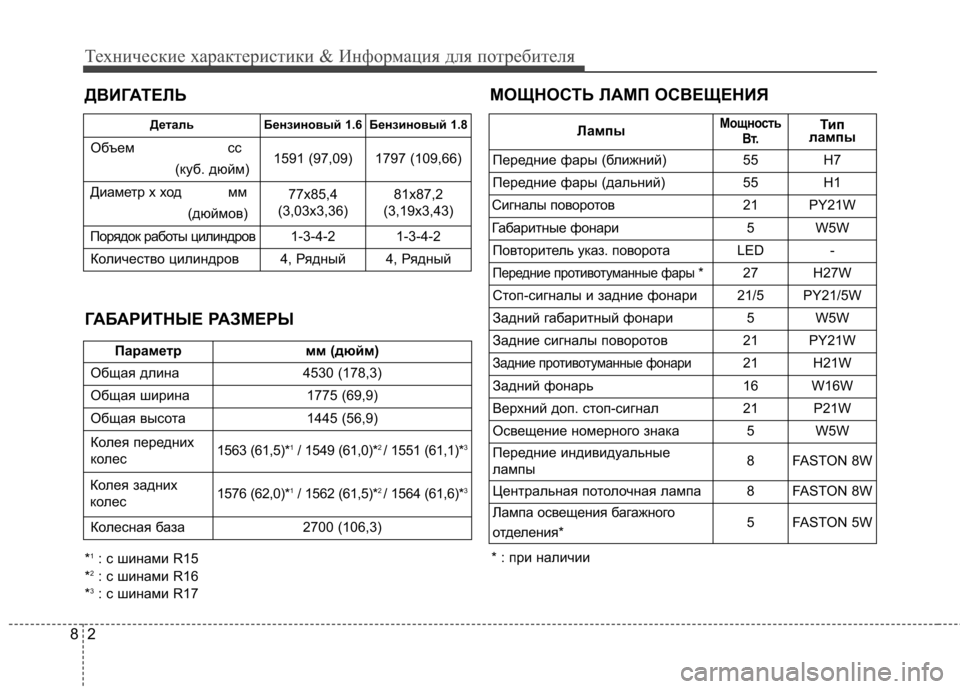

Технические характеристики & Информация для потребителя
2
8
ДВИГАТЕЛЬ МОЩНОСТЬ ЛАМП ОСВЕЩЕНИЯ
* : при наличии
ГАБАРИТНЫЕ РАЗМЕРЫ
*
1
: с шинами R15
* 2
: с шинами R16
* 3
: с шинами R17 Деталь
Бензиновый 1.6 Бензиновый 1.8
Объем сс (куб. дюйм)
1591 (97,09) 1797 (109,66)
Диаметр x ход мм (дюймов)
77x85,4
(3,03x3,36) 81x87,2
(3,19x3,43)
Порядок работы цилиндров
1-3-4-2 1-3-4-2
Количество цилиндров
4, Рядный 4, Рядный
Параметр мм (дюйм)
Общая длина 4530 (178,3)
Общая ширина 1775 (69,9)
Общая высота 1445 (56,9)
Колея передних
колес 1563 (61,5)*
1
/ 1549 (61,0)* 2
/ 1551 (61,1)* 3
Колея задних
колес1576 (62,0)*1
/ 1562 (61,5)* 2
/ 1564 (61,6)* 3
Колесная база2700 (106,3)
ЛампыМощность
Вт.Тип
лампы
Передние фары (ближний)55H7
Передние фары (дальний)55H1
Сигналы поворотов21PY21W
Габаритные фонари5W5W
Повторитель указ. поворотаLED-
Передние противотуманные фары *27H27W
Стоп-сигналы и задние фонари21/5PY21/5W
Задний габаритный фонари5W5W
Задние сигналы поворотов 21PY21W
Задние противотуманные фонари 21H21W
Задний фонарь16W16W
Верхний доп. стоп-сигнал21P21W
Освещение номерного знака5W5W
Передние индивидуальные
лампы8FASTON 8W
Центральная потолочная лампа8FASTON 8W
Лампа освещения багажного
отделения*5FASTON 5W
