2012 FIAT SCUDO dimensions

189
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

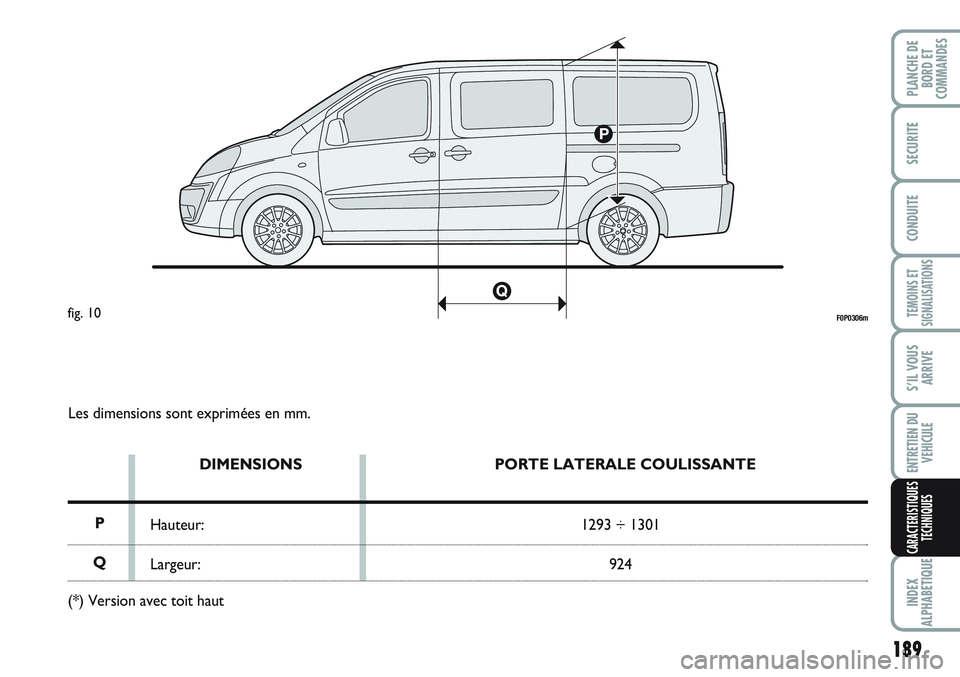

Les dimensions sont exprimées en mm.
DIMENSIONS
Hauteur:
Largeur:PORTE LATERALE COULISSANTE
1293 ÷ 1301
924
P
Q
(*) Version avec toit haut
F0P0306mfig. 10

190
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
PERFORMANCES
Vitesses maxi admises après la première période d’utilisation du véhicule en km/h.
90 Multijet (*) 120 Multijet 130 Multijet 140 Multijet 165 Multijet
145 160 170 170 170
(*) Euro 4 - Euro 5
DIMENSIONS ESPACE CHARGEMENT
EMPATTEMENT COURT EMPATTEMENT LONG
Longueur plateau intérieur (mm): 2254 2584
Hauteur intérieure sous le toit
– maximum (mm) : 1449 1750 (*)
Largeur intérieure maximale (mm) : 1600
Largeur intérieure entre le passage
des roues (mm) :1245
Diamètre de braquage entre les
trottoirs (mm) : 1218 1259
(*) Version avec toit haut

207
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Boîte de vitesses
– utilisation de la boîte
de vitesses mécanique.................. 117
Capot moteur .................................... 76
Caractéristiques techniques ............. 173
Carburant
– bouchon du réservoir ................. 91
– interrupteur d'alimentation
en carburant .................................. 59
– jauge de niveau .............................. 14
Carrosserie
– entretien ......................................... 170
– versions .......................................... 173
Ceintures de sécurité
– entretien ......................................... 99
– informations générales ................ 97
– réglage en hauteur ....................... 95
– utilisation ........................................ 94
Cendrier ............................................... 67
Chaînes à neige ................................... 121
Chauffage et ventilation ..................... 27
Clés ........................................................ 7
Climatiseur manuel.............................. 31
Compartiment moteur....................... 158Compte-tours ..................................... 14
Conseils pour la charge ..................... 79
Consommations en carburant .......... 202
Consommations huile moteur ......... 160
Contenances ........................................ 199
Contrôles périodiques........................ 157
Cric ........................................................ 136
Démarrage du moteur
– comment réchauffer le moteur
dés qu'il a démarré........................ 115
– démarrage avec batterie
d'appoint ......................................... 134
– démarrage par manoeuvres
à inertie .......................................... 135
– dispositif de démarrage ............... 12
– procédure de démarrage ............. 114
Démarreur ........................................... 180
Désembuage
– glaces arrière ......................30-34-38
– pare-brise ............................28-32-38
– vitres latérales avant ......... 28-32-38
Diffuseurs latéraux et centraux ........ 28
Dimensions .......................................... 186
Al'arrêt ............................................... 116
ABS ........................................................ 82
Accessoires achetés par le client ..... 90
Additifs et librifiants............................ 198
Ailettes pare-soleil............................... 68
Air bag frontaux ................................... 106
Air bag latéraux .................................. 109
Allume-cigares ..................................... 67
Appuie-tête .......................................... 23
Autoradio (système) .......................... 89
Balais d’essuie-glace .......................... 168
Batterie
– démarrage avec batterie
d'appoint ......................................... 134
– données caractéristiques ............. 180
– niveau du liquide ........................... 164
– mode économie ............................ 151
– recharge ......................................... 151
Boîte à gants/compartiments
porte-objets ...................................... 65
