2012 FIAT SCUDO tlak

83
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
SIGNALIZACE ZÁVAD
Závada ABS
Je signalizována svícením kontrolky na
>přístrojové desce spolu s hlášením na mul-
tifunkčním displeji (pokud je ve výbavě),
viz kapitola “Kontrolky a hlášení”.
Brzdová soustava zůstává nadále funkční
ale bez výkonů, které poskytuje ABS. Po-
kračujte v jízdě s nejvyšší opatrností do
nejbližšího autorizovaného servisu Fiat a
nechejte soustavu zkontrolovat.BRAKE ASSIST
(asistence při prudkém brzdění,
systém integrovaný v ESP)
(pokud je ve výbavě)
Tento nevypínatelný systém rozpoznává
náhlé brzdění (na základě rychlosti pohy-
bu pedálu brzdy) a zajišťuje rychlejší ná-
běh brzdné síly, čímž umožňuje rychlejší
a účinnější zásah brzd.
Brake Assist se u vozů vybavených systé-
mem ESP vyřadí z činnosti při poruše
systému ESP (což je signalizováno rozsví-
cením kontrolky
™).
Jakmile podle pulzování pe-
dálu ucítíte zásah ABS, ne-
povolte tlak na pedál, naopak jej bez
obav držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu
silničního povrchu.
POZOR!
Závada EBD
Je signalizována svícením kontrolek,
>xa STOP na přístrojové desce spolu s hláše-
ním na multifunkčním displeji (pokud je ve
výbavě), viz kapitola “Kontrolky a hlášení”.
V takovém případě nebrzděte prudce, pro-
tože by se mohla předčasně zablokovat
zadní kola a vozidlo by se mohlo vychýlit
ze směru. Pokračujte v jízdě s nejvyšší opa-
trností do nejbližšího autorizovaného ser-
visu Fiat a nechejte soustavu zkontrolovat.
Je signalizována svícením
kontrolky xna přístrojové
desce spolu s hlášením na multi-
funkčním displeji (pokud je ve výba-
vě). Zastavte bez prodlení vozidlo a
kontaktujte nejbližší autorizovaný ser-
vis Fiat . Případným únikem kapaliny
z hydraulické soustavy se naruší fun-
gování brzdové soustavy tradičního ty-
pu i systému proti zablokování kol.
POZOR!

84
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
obr. 113F0F0104m
SYSTÉM ESP
(Electronic Stability
Program)
(pokud je ve výbavě)
Je to vyspělý systém řízení stability vozid-
la, který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik.
Systém ESP je užitečný zejména při pro-
měnlivé přilnavosti silničního povrchu.
Spolu se systémy ESP a ASR existují systé-
my MSR (řízení brzdného momentu mo-
toru při přeřazení na nižší rychlostní stu-
peň) a HBA (automatické zvýšení brzd-
ného tlaku při prudkém brzdění).ÚČINKOVÁNÍ SYSTÉMU
Zásah systému je signalizován blikáním
kontrolky B-obr. 113ve sdruženém pří-
stroji, čímž je řidič informován o mezních
podmínkách stability a adheze.
VYPNUTÍ SYSTÉMU ESP
Stisknutím tlačítka A-obr. 113na stře-
dovém panelu palubní desky se vypne sy-
sém ESP.
Provedené vypnutí je signalizováno roz-
svícením kontrolky v tlačítku.
Systém se opět zapne:
❒automaticky nad 50 km/h
❒manuálně opětovným stisknutím tla-
čítka.

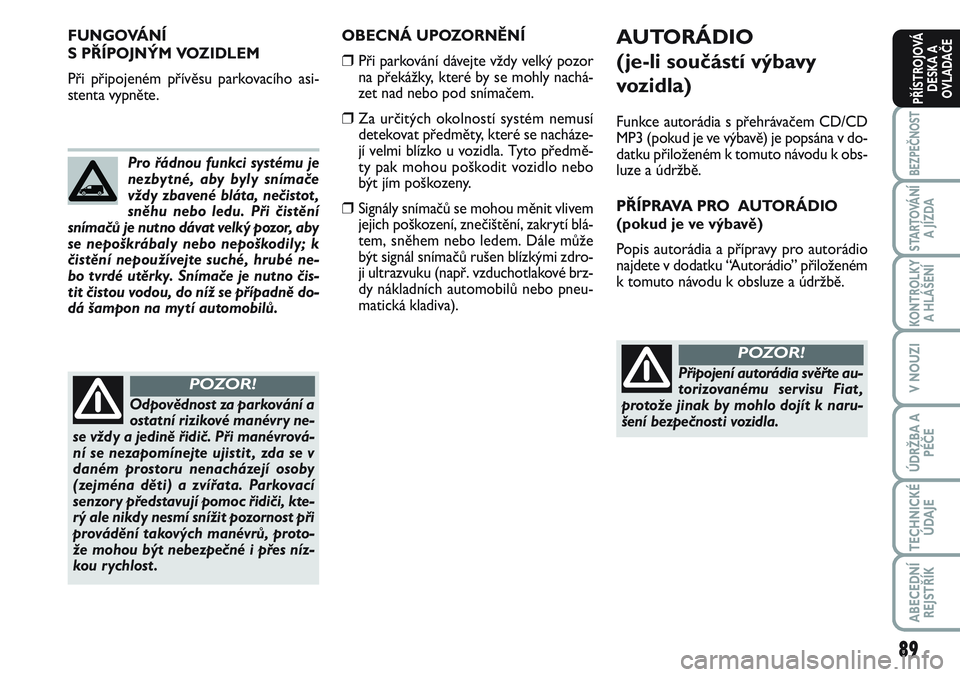

89
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
OBECNÁ UPOZORNĚNÍ
❒Při parkování dávejte vždy velký pozor
na překážky, které by se mohly nachá-
zet nad nebo pod snímačem.
❒Za určitých okolností systém nemusí
detekovat předměty, které se nacháze-
jí velmi blízko u vozidla. Tyto předmě-
ty pak mohou poškodit vozidlo nebo
být jím poškozeny.
❒Signály snímačů se mohou měnit vlivem
jejich poškození, znečištění, zakrytí blá-
tem, sněhem nebo ledem. Dále může
být signál snímačů rušen blízkými zdro-
ji ultrazvuku (např. vzduchotlakové brz-
dy nákladních automobilů nebo pneu-
matická kladiva). Pro řádnou funkci systému je
nezbytné, aby byly snímače
vždy zbavené bláta, nečistot ,
sněhu nebo ledu. Při čistění
snímačů je nutno dávat velký pozor, aby
se nepoškrábaly nebo nepoškodily; k
čistění nepoužívejte suché, hrubé ne-
bo tvrdé utěrky. Snímače je nutno čis-
tit čistou vodou, do níž se případně do-
dá šampon na mytí automobilů.
Odpovědnost za parkování a
ostatní rizikové manévry ne-
se vždy a jedině řidič. Při manévrová-
ní se nezapomínejte ujistit , zda se v
daném prostoru nenacházejí osoby
(zejména děti) a zvířata. Parkovací
senzory představují pomoc řidiči, kte-
rý ale nikdy nesmí snížit pozornost při
provádění takových manévrů, proto-
že mohou být nebezpečné i přes níz-
kou rychlost .
POZOR!
FUNGOVÁNÍ
S PŘÍPOJNÝM VOZIDLEM
Při připojeném přívěsu parkovacího asi-
stenta vypněte.AUTORÁDIO
(je-li součástí výbavy
vozidla)
Funkce autorádia s přehrávačem CD/CD
MP3 (pokud je ve výbavě) je popsána v do-
datku přiloženém k tomuto návodu k obs-
luze a údržbě.
PŘÍPRAVA PRO AUTORÁDIO
(pokud je ve výbavě)
Popis autorádia a přípravy pro autorádio
najdete v dodatku “Autorádio” přiloženém
k tomuto návodu k obsluze a údržbě.
Připojení autorádia svěřte au-
torizovanému servisu Fiat ,
protože jinak by mohlo dojít k naru-
šení bezpečnosti vozidla.
POZOR!

91
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
Čerpání paliva
Naplnění nádrže: jakmile čerpací pistole
povyskočí, načerpejte s ní palivo ještě dva-
krát. Pak čerpání ukončete, dalším čerpá-
ním paliva do nádrže by se mohl poškodit
palivový systém.
UZÁVĚR PALIVOVÉ NÁDRŽE
obr. 116
Při čerpání paliva otevřete dvířka A, za-
suňte klíč od vozidla do zámku, otočte jím
doleva a vyšroubujte víčko B.
Hermetické uzavření může způsobit mír-
né zvýšení tlaku v nádrži. Z toho důvodu
je případný syčivý zvuk při povolení uzá-
věru zcela normální.
Během čerpání paliva zavěste víčko na há-
ček Cna dvířkách hrdla palivové nádrže.
obr. 116F0F0107m
Nepohybujte se v blízkosti
otevřené nádrže s otevřeným
ohněm nebo zapálenou cigaretou:
Nebezpečí požáru. Nepřibližujte se
obličejem k hrdlu palivové nádrže,
abyste se nenadýchali škodlivých par.
POZOR!
ČERPÁNÍ PALIVA
Provoz při nízkých teplotách
Při nízkých teplotách může nafta zhoust-
nout účinkem parafínů, které se v ní zač-
nou vytvářet, což může vést k selhávání
palivové soustavy.
Aby se předešlo provozním problémů, je
podle ročního období běžně k dostání let-
ní nebo zimní nafta Pokud je nutno na-
čerpat naftu vhodného typu podle dané
venkovní teploty, doporučujeme přimíchat
do nafty přísadu TUTELA DIESEL ART v
poměru uvedeném v návodu k jejímu pou-
žití. Do nádrže se nejdříve nalije nemrz-
noucí směs a pak se načerpá nafta.
Při delším používání/parkování vozidla v
horských/chladných oblastech doporuču-
jeme do nádrže načerpat naftu prodáva-
nou v dané lokalitě.
Doporučujeme rovněž mít v nádrži pali-
vo nad 50 % jejího obsahu. Používejte pouze motorovou
naftu splňující požadavky ev-
ropské normy EN590. Použí-
váním jiných produktů nebo
směsí se může nenapravitelně poškodit
motor a pozbýt platnost záruka na vo-
zidlo. V případě nechtěného načerpání ji-
ného typu paliva nespouštějte motor a
vyprázdněte nádrž. Nastartujete-li mo-
tor, a to i na krátkou dobu, musíte potom
kromě nádrže vyprázdnit také systém do-
dávky paliva.
Během čerpání paliva neot-
vírejte levé boční posuvné
dveře, protože by se mohly
poškodit dvířka hrdla palivo-
vé nádrže.

Nezapomeňte, že když je klíč
ve spínací skříňce v poloze M,
mohou se i při vypnutém motoru na-
plnit airbagy i ve stojícím vozidle, na-
př. když do vozidla narazí jiné vozidlo
jedoucí dostatečně rychle. Znamená
to, že se ani ve stojícím vozidle nesmě-
jí na předním sedadle nacházet děti.
Dále mějte na paměti, že ve stojícím
vozidle, když je klíč ve spínací skříňce
v poloze S, se bezpečnostní zařízení
(airbagy a předpínače) neaktivují. To
však není možno, v tomto případě, po-
važovat za závadu systému.
POZOR!
Nemyjte opěradla sedadel
vodou ani párou pod tlakem
v zařízeních pro čištění sedadel (ruč-
ně nebo v servisech zajišťujících čiš-
tění sedadel).
POZOR!
Čelní airbag se naplní při ná-
razu, jehož síla překročila
hranici pro spuštění předpínačů. V
případě nárazů, jejichž síla se pohy-
buje mezi těmito dvěma mezními hod-
notami aktivace, je běžné, že se ak-
tivují pouze dotahovače.
POZOR!
Na madla na stropě a na
háčky na oděvy nezavěšujte
tuhé předměty.
POZOR!
Airbagy nenahrazují bezpeč-
nostní pásy, pouze zvyšují je-
jich účinnost . Čelní airbagy nezasáh-
nou při čelních nárazech při nízké
rychlosti, při postranních nárazech,
nárazech zezadu nebo při převrácení
vozidla. V takových případech chrání
osádku pouze bezpečnostní pásy. Pro-
to jezděte zásadně se zapnutými bez-
pečnostními pásy.
POZOR!
Při otočení klíče ve spínací
skříňce do polohy M se roz-
svítí kontrolka
“(není-li čelní airbag
spolujezdce vypnutý), která svítí a bli-
ká několik sekund, aby signalizovala
připravenost airbagu pro případ nára-
zu. Potom musí tato kontrolka zhas-
nout .
POZOR!
Pokud bylo Vaše vozidlo od-
cizeno nebo došlo k pokusu o
odcizení, případně se stalo obětí van-
dalů nebo bylo zaplaveno, nechte
systém airbagů zkontrolovat v autori-
zovaném servisu Fiat .
POZOR!
112
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

Nosiče nákladů / lyží
Ze střechy sundejte nosiče nákladu či no-
siče lyží, pokud je již nebudete používat
Těmito příslušenstvími se omezuje aero-
dynamický průk vozidla vzduchem s ne-
gativním dopadem na spotřebu paliva. Pro
přepravu objemných nákladů použijte ra-
ději přípojné vozidlo.
Elektrické spotřebiče
Používejte elektrické spotřebiče pouze po
nezbytně nutnou dobu. Vyhřívání zadní-
ho skla, přídavné světlomety, stírače oken
či větrák topení mají vysokou spotřebu
energie a při zvýšení požadavku na odběr
proudu se zvyšuje i spotřeba pohonných
hmot (až o 25 % při jízdě ve městě).
Klimatizace
Klimatizační jednotka představuje další
podstatné zatížení motoru a vede ke zvý-
šení spotřeby pohonných hmot (v prů-
měru až o 20 %). Jakmile to venkovní tep-
lota umožní, ventilujte kabinu raději pří-
vodem vzduchu zvenku.
Aerodynamické přídavné díly
Použití neschválených aerodynamických
doplňků může vést ke zhoršení aerody-
namického chování vozidla a zvýšení spo-
třeby pohonných hmot.STYL JÍZDY
Spouštění motoru
Nezahřívejte motor se stojícím vozidlem
a to ani chodem naprázdno, ani vyššími
otáčkami. Motor se takto ohřívá jen vel-
mi pomalu, avšak zvyšuje se spotřeba po-
honných hmot i emise. Doporučujeme na-
opak se ihned rozjet se studeným moto-
rem bez vytáčení do vysokých otáček. Mo-
tor se pak zahřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před vypnu-
tím motoru neprošlapujte pedál akcele-
race. Tzv. meziplyn je zcela zbytečný, na-
víc se zvyšuje spotřeba pohonných hmot
i škodlivé emise.
Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní trasa
umožní, zařaďte vyšší stupeň. Zařazením
nižšího stupně za účelem brilantní akce-
lerace se zvyšuje spotřeba paliva.
Ke zvýšení spotřeby pohonných hmot,
emisí a opotřebení motoru vede i ne-
vhodné používání vyššího rychlostního
stupněÚSPORA PALIVA
Věnujte pozornost následujícím užitečným
radám, jejichž dodržením je možné uspo-
řit palivo a snížit obsah škodlivých látek.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozidla
Věnujte údržbě řádnou pozornost a ne-
chejte provést všechny kontroly a seříze-
ní dle “Plánu řádné údržby”
Pneumatiky
Pravidelně, nejméně jednou za měsíc, kon-
trolujte tlak v pneumatikách. Příliš nízký
tlak v pneumatikách vede ke zvýšení spo-
třeby pohonných hmot, protože je vyšší
valivý odpor pneumatik.
Zbytečná zatížení
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozidla (především
při jízdě po městě) má vliv na spotřebu po-
honných hmot a stabilitu vozidla.
118
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA

DLOUHODOBÉ
ODSTAVENÍ VOZIDLA
Jestliže má být vozidlo odstaveno na delší
dobu, doporučujeme učinit následující
opatření:
❒Odstavte vozidlo v krytém, suchém a
pokud možno větraném prostoru;
❒zařaďte rychlostní stupeň;
❒zkontrolujte, zda je zatažená parkovací
brzda;
❒odpojte svorku minusového pólu bate-
rie a zkontrolujte stav jejího nabití; Tu-
to kontrolu je nutno na odstaveném vo-
zidle provádět jednou za tři měsíce. Ba-
terii dobijte, když je její optický indiká-
tor tmavý, bez zeleného středu;
❒očistěte a ošetřete nalakované díly kon-
zervačními přípravky;
❒očistěte a ošetřete kovové lesklé díly
speciálním přípravky k dostání běžně na
trhu;
❒gumičky stíračů předního skla a před-
ních světlometů posypte mastkem a od-
klopte je od skel;
❒pootevřete okna;
❒přikryjte vozidlo plachtou z tkaniny ne-
bo děrovaného plastu. Nepoužívejte
plachtu z plastu bez otvorů, protože ne-
umožňuje odpařování vlhkosti z povr-
chu vozidla.
❒nahustěte pneumatiky na tlak o 0,5 bar
vyšší, než je normálně předepsaná hod-
nota, kontroluje pravidelně tlak v pneu-
matikách;
❒pokud není baterie odpojena od elek-
trické soustavy vozidla, zkontrolujte
stav jejího nabití jednou za měsíc a do-
bijte ji, když je její optický indikátor tma-
vý, bez zeleného středu;
❒Nevypouštějte chladicí soustavu moto-
ru.
UPOZORNĚNÍ Pokud je vozidlo vybave-
no alarmem, deaktivujte alarm dálkovým
ovladačem.
S nasazenými sněhovými ře-
tězy jezděte pomalu, nanej-
výš rychlostí 50 km/h. Vyhý-
bejte se výmolům, výstup-
kům a obrubníkům. Nejez-
děte s nasazenými řetězy
dlouhé úseky po nezasněžené vozov-
ce, abyste nepoškodili vozidlo a po-
vrch vozovky.
POZOR!
122
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA

OBECNÁ UPOZORNĚNÍ ................................................. 124
NÍZKÁ HLADINA BRZDOVÉ KAPALINY .................... 124
ZABRZDĚNÁ PARKOVACÍ BRZDA ............................... 124
PORUCHA AIRBAGŮ ........................................................ 125
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ......................................................... 125
NEDOSTATEČNÉ DOBÍJENÍ BATERIE .......................... 126
NEDOSTATEČNÝ TLAK/VYSOKÁ TEPLOTA
MOTOROVÉHO OLEJE ..................................................... 126
PORUCHA ELEKTRICKÉHO POSILOVAČE ŘÍZENÍ . 127
NEDOVŘENÉ DVEŘE ........................................................ 127
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY ........................... 128
PORUCHA EBD ................................................................... 128
PORUCHA SYSTÉMU VSTŘIKOVÁNÍ ............................ 128
VYPNUTÝ AIRBAG SPOLUJEZDCE ............................... 129
PORUCHA SYSTÉMU ABS ................................................ 129
STOP ........................................................................................ 129
REZERVA PALIVA ................................................................. 130
KONCOVÁ SVĚTLA DO MLHY ...................................... 130
HLÁŠENÍ OBECNÉ UDÁLOSTI ....................................... 130
PORUCHA SYSTÉMU ESP ................................................ 130OPOTŘEBENÍ BRZDOVÝCH DESTIČEK ..................... 131
POTKÁVACÍ SVĚTLA........................................................... 131
PŘEDNÍ SVĚTLA DO MLHY ............................................ 131
PNEUMATICKÉ ODPRUŽENÍ ZADNÍ NÁPRAVY ...... 131
LEVÉ UKAZATELE SMĚRU ............................................... 131
PRAVÉ UKAZATELE SMĚRU ............................................ 131
DÁLKOVÁ SVĚTLA ............................................................. 131
TEMPOMAT........................................................................... 132
OMEZOVAČ RYCHLOSTI .................................................. 132
ŽHAVENÍ................................................................................ 132
PŘÍTOMNOST VODY V PALIVOVÉM FILTRU............... 132
PLÁNOVANÁ ÚDRŽBA ..................................................... 132
K K
O O
N N
T T
R R
O O
L L
K K
Y Y

A A

H H
L L
Á Á
Š Š
E E
N N
Í Í
123
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
