Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u
deze niet gebruikt. Deze accessoires ver-
minderen de aerodynamica van de auto,
waardoor het brandstofverbruik toe-
neemt. Gebruik voor het vervoer van vo-
lumineuze voorwerpen bij voorkeur een
aanhanger.
Stroomverbruikers
Gebruik de elektrische installaties alleen
als u ze nodig hebt. De achterruitverwar-
ming, de verstralers, de ruitenwissers en
de aanjager van het ventilatie-/verwar-
mingssysteem vragen veel stroom, waar-
door het brandstofverbruik toeneemt (tot
aan 25% in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel
energie, waardoor het brandstofverbruik
sterk toeneemt (tot gemiddeld 20%): ge-
bruik wanneer de buitentemperatuur het
toelaat, bij voorkeur de functies van het
ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aero-
dynamische accessoires kan de aerodyna-
mica negatief beïnvloeden, waardoor het
brandstofverbruik zal toenemen.RIJSTIJL
Starten
Laat de motor als de auto stilstaat, niet
warmdraaien met stationair toerental en
ook niet met een hoog toerental: onder
deze omstandigheden warmt de motor
veel langzamer op, terwijl het verbruik en
de schadelijke uitlaatgasemissie toenemen.
Het is beter om rustig weg te rijden en
geen hoge toerentallen te gebruiken: op
deze manier warmt de motor sneller op.
Overbodige handelingen
Trap het gaspedaal niet in als u stilstaat
voor een stoplicht of voordat u de mo-
tor afzet. Deze handeling heeft evenals het
overschakelen met tussengas, geen enkel
nut. Het kost brandstof en verhoogt de
uitstoot van schadelijke uitlaatgassen.
Keuze van de versnellingen
Gebruik als het verkeer en de weg het
toelaten de hoogste versnelling. Het in-
schakelen van een lage versnelling voor
een snelle acceleratie verhoogt het brand-
stofverbruik.
Bij het oneigenlijke gebruik van een hoge
versnelling neemt het verbruik en de
schadelijke uitlaatgasemissie toe. Boven-
dien slijt de motor hierdoor sneller.BRANDSTOFBESPARING
Hierna volgen enkele nuttige tips, waar-
door het brandstofverbruik zo laag mo-
gelijk blijft en de uitstoot van schadelijke
uitlaatgassen zoveel mogelijk beperkt
wordt.
ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de au-
to door de controles en afstellingen die in
het “Geprogrammeerd Onderhoudssche-
ma” staan vermeld, te laten uitvoeren.
Banden
Controleer regelmatig, ten minste een
keer per maand, de spanning van de ban-
den: als de spanning te laag is, wordt de
weerstand groter en neemt het verbruik
toe.
Overbodige bagage
Rijd niet met een overbeladen bagage-
ruimte. Het gewicht van de auto (vooral
in stadsverkeer) en de wieluitlijning heb-
ben grote invloed op het brandstofver-
bruik en de stabiliteit.

123
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN............................................ 124
TE LAAG REMVLOEISTOFNIVEAU................................. 124
AANGETROKKEN HANDREM........................................ 124
STORING AIRBAG ............................................................... 125
TE HOGE KOELVLOEISTOFTEMPERATUUR.............. 125
ACCU WORDT NIET VOLDOENDE OPGELADEN . 126
TE LAGE MOTOROLIEDRUK/TE HOGE
MOTOROLIETEMPERATUUR .......................................... 126
STORING ELEKTRISCHE STUURBEKRACHTIGING 127
NIET GOED GESLOTEN PORTIEREN............................ 127
NIET OMGELEGDE VEILIGHEIDSGORDELS............... 128
STORING EBD ...................................................................... 128
STORING IN INSPUITSYSTEEM ....................................... 128
UITGESCHAKELDE AIRBAG PASSAGIERSZIJDE ......... 129
STORING ABS ....................................................................... 129
STOP ........................................................................................ 129
BRANDSTOFRESERVE ........................................................ 130
MISTACHTERLICHTEN ...................................................... 130
ALGEMENE STORINGSMELDING................................... 130
STORING ESP ....................................................................... 130
VERSLETEN REMBLOKKEN.............................................. 131DIMLICHT.............................................................................. 131
MISTLAMPEN VOOR.......................................................... 131
ACHTERWIELOPHANGING MET LUCHTVERING ... 131
RICHTINGAANWIJZER LINKS........................................ 131
RICHTINGAANWIJZER RECHTS.................................... 131
GROOTLICHT....................................................................... 131
CRUISE-CONTROL ............................................................ 132
SNELHEIDSBEGRENZER.................................................... 132
VOORGLOEI-INSTALLATIE............................................... 132
WATER IN BRANDSTOFFILTER....................................... 132
GEPROGRAMMEERD ONDERHOUD ........................... 132
L L
A A
M M
P P
J J
E E
S S
E E
N N
B B
E E
R R
I I
C C
H H
T T
E E
N N

124
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN
Als het lampje gaat branden, verschijnt er
bij bepaalde uitvoeringen ook een bijbe-
horende melding op het instrumentenpa-
neel en/of klinkt een geluidssignaal. Deze
meldingen zijn beknopt en uit voorzorg
en moeten als een aanvulling worden ge-
zien en niet als alternatief voor de infor-
matie in dit instructieboekje. Wij raden u
daarom aan dit instructieboekje goed door
te lezen. Houdt u bij een storing altijd
aan de aanwijzingen die in dit hoofd-
stuk beschreven worden.
BELANGRIJK De storingsmeldingen die
op het display verschijnen, zijn onderver-
deeld in twee categorieën: ernstigesto-
ringen en minder ernstige storingen.
Deernstigestoringen worden langdurig
“cyclisch” herhaald.
Deminder ernstigestoringen worden ge-
durende een kortere tijd “cyclisch” herhaald.
TE LAAG
REMVLOEISTOFNIVEAU
(rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder het
minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
x
Als het lampjextijdens het
rijden gaat branden (op en-
kele uitvoeringen verschijnt ook een
melding op het display), stop dan on-
middellijk en wendt u tot het Fiat Ser-
vicenetwerk.
ATTENTIE!
Aangetrokken handrem
Het lampje gaat branden als de handrem
wordt aangetrokken.
Als de auto in beweging is, hoort u bij en-
kele uitvoeringen ook een akoestisch sig-
naal.
BELANGRIJK Als het lampje tijdens het
rijden gaat branden, controleer dan of de
handrem niet is aangetrokken. MELDINGEN EN LAMPJES OP HET INSTRUMENTENPANEEL

125
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
STORING
AIRBAGSYSTEEM
(rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Als het lampje continu blijft branden, geeft
dit een storing in het airbagsysteem aan.
¬Als u de contactsleutel in
stand M draait en het lamp-
je
¬gaat niet branden of blijft bran-
den tijdens het rijden, dan is er moge-
lijk een storing in de veiligheidssyste-
men; in dat geval kunnen de airbags of
gordelspanners niet geactiveerd wor-
den bij een ongeval of, in een zeer be-
perkt aantal gevallen, niet op de juis-
te wijze geactiveerd worden. Voordat u
verder rijdt , dient u contact op te ne-
men met het Fiat Servicenetwerk om
het systeem direct te laten controleren.
ATTENTIE!
Een defect lampje ¬(lamp-
je gedoofd) wordt aangege-
ven doordat het lampje voor de uit-
geschakelde frontairbag aan passa-
gierszijde
“langer dan de normale
4 seconden knippert .
ATTENTIE!
TE HOGE
KOELVLOEISTOF
TEMPERATUUR (rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Als het lampje gaat knipperen, dan is het
koelvloeistofniveau van de motor te laag.
Het lampje gaat branden als de motor te
warm is.
Als het lampje gaat branden, moeten de
volgende maatregelen worden genomen:
❒bij normale rij-omstandigheden:
stop de auto, zet de motor uit en con-
troleer of het niveau van de koel-
vloeistof in het reservoir niet onder
hetMIN-merkteken staat. Als dit wel
het geval is, wacht dan enkele minuten
zodat de motor kan afkoelen, open
vervolgens langzaam en voorzichtig de
dop, vul koelvloeistof bij en controleer
of de koelvloeistof tussen het MIN-
enMAX-merkteken staat. Contro-
leer ook of er geen vloeistof weglekt.
Als bij het starten van de motor het
lampje opnieuw gaat branden, wendt
u dan tot het Fiat Servicenetwerk.
u

129
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENSTOP (rood)
Dit lampje gaat branden gelijk-
tijdig met een willekeurig ander
waarschuwingslampjeSTORING ABS (geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje bran-
den. Na enkele seconden moet het
lampje doven.
Het lampje gaat branden als het systeem
defect of niet beschikbaar is. In dat geval
blijft het remsysteem normaal werken,
maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u
zo snel mogelijk tot het Fiat Servicenet-
werk.
>“
AIRBAG
PASSAGIERSZIJDE
UITGESCHAKELD
(geel)
Het lampje
“brandt als de frontairbag
aan passagierszijde is uitgeschakeld.
Als u bij ingeschakelde frontairbag aan pas-
sagierszijde de contactsleutel in stand M
draait, gaat het lampje
“ongeveer 4 se-
conden branden en vervolgens 4 secon-
den knipperen. Hierna moet het lampje
doven.Het lampje
“geeft boven-
dien eventuele storingen van
het lampje
¬aan. Dit wordt weer-
gegeven met een knipperend lampje
“, ook als de 4 seconden al zijn ver-
streken. In dit geval kan het lampje ¬geen storingen in de airbag-/gordel-
spannersystemen aangeven. Voordat
u verder rijdt , dient u contact op te
nemen met het Fiat Servicenetwerk
om het systeem direct te laten con-
troleren.
ATTENTIE!
STOP
Als dit lampje brandt : stop de
auto op een veilige plaats,
verwijder de sleutel uit het contactslot
en wendt u tot het Fiat Servicenetwerk.
ATTENTIE!

167
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
WIELEN EN BANDEN
De spanning van de banden, inclusief het
noodreservewiel, moet regelmatig, om de
twee weken en voor een lange rit, worden
gecontroleerd: de bandenspanning moet
bij koude banden worden gecontroleerd.
Tijdens het rijden neemt de bandenspan-
ning toe; zie voor de juiste waarde van de
bandenspanning de paragraaf “Wielen” in
het hoofdstuk “Technische gegevens”.
Een onjuiste bandenspanning veroorzaakt
een onregelmatige slijtage van de banden
fig. 15:
Ajuiste spanning: gelijkmatige slijtage van
het loopvlak.
Bte lage spanning: te grote slijtage aan
de zijkanten van het loopvlak.
Cte hoge spanning: te grote slijtage in
het midden van het loopvlak.
Banden moeten worden vervangen als de
profieldiepte van het loopvlak minder is
dan 1,6 mm. Houdt u echter altijd aan de
bepalingen van het land waarin u rijdt.
fig. 15F0P0191m
BELANGRIJK
❒Voorkom bruusk remmen, met spin-
nende wielen optrekken, harde con-
tacten tussen banden en stoepranden,
kuilen en andere obstakels. Het lang-
durig rijden op een slecht wegdek kan
de banden beschadigen;
❒controleer de banden regelmatig op
scheuren in de wangen en bulten of slijt-
plekken op het loopvlak. Als u deze ge-
breken constateert, wendt u dan tot
het Fiat Servicenetwerk;
❒rijd nooit met een te zwaar beladen au-
to: hierdoor kunnen de banden en de
velgen ernstig beschadigd worden;
❒stop zo snel mogelijk bij een lekke band
en verwissel het wiel om beschadiging
van de band, de velg, de wielophanging
en de stuurinrichting te voorkomen;
❒banden verouderen, ook als zij weinig
of nooit gebruikt zijn. Scheurtjes in het
loopvlak en op de wangen geven aan dat
de band verouderd is. Banden die lan-
ger dan zes jaar onder een auto ge-
monteerd zijn, moeten dan ook door
een specialist worden gecontroleerd.
Dit geldt in het bijzonder voor het
noodreservewiel;
❒monteer nooit gebruikte banden of
banden, waarvan de herkomst onbe-
kend is;
❒bij de montage van een nieuwe band
moet ook het ventiel vernieuwd wor-
den;
❒om een gelijke slijtage van de banden op
de vooras en de achteras te verkrijgen,
is het raadzaam de banden om de
10.000 / 15.000 km van as te verwis-
selen. Hierbij moeten de banden aan
dezelfde zijde van de auto gemonteerd
blijven, zodat een omkering van de
draairichting wordt voorkomen.
Bedenk dat ook de weglig-
ging afhankelijk is van een
juiste bandenspanning.
ATTENTIE!

169
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
Om beschadiging van de voor-
ruit te voorkomen, moet de
wisserarm tijdens het vervan-
gen van het wisserblad altijd
van de ruit af staan. Klap na de ver-
vanging van het wisserblad, de wisser-
arm weer voorzichtig terug in de juiste

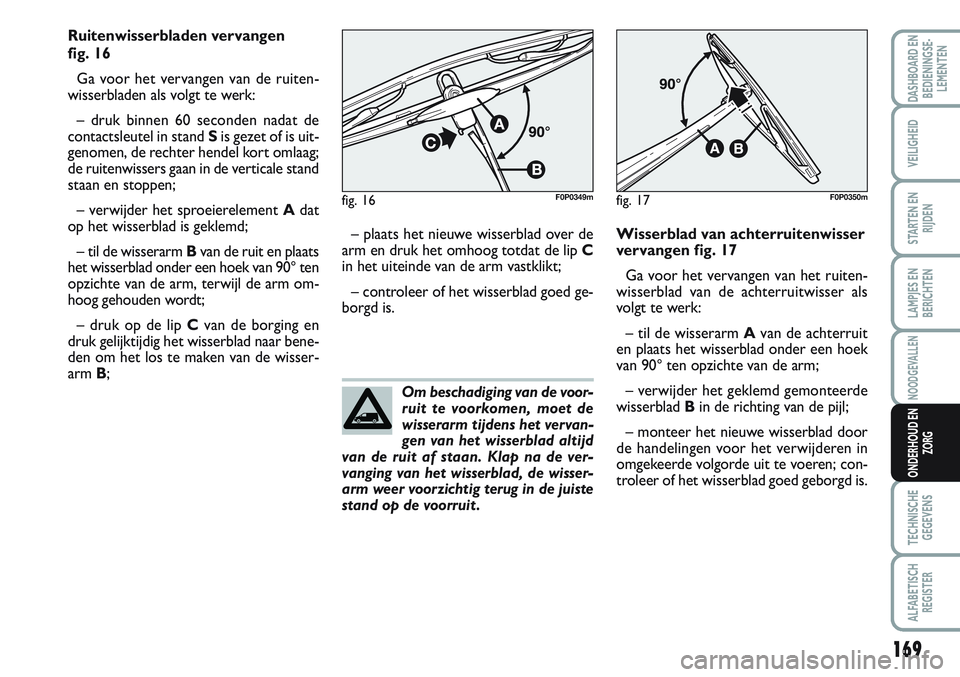

stand op de voorruit . Ruitenwisserbladen vervangen
fig. 16
Ga voor het vervangen van de ruiten-
wisserbladen als volgt te werk:
– druk binnen 60 seconden nadat de
contactsleutel in stand Sis gezet of is uit-
genomen, de rechter hendel kort omlaag;
de ruitenwissers gaan in de verticale stand
staan en stoppen;
– verwijder het sproeierelement Adat
op het wisserblad is geklemd;
– til de wisserarm Bvan de ruit en plaats
het wisserblad onder een hoek van 90° ten
opzichte van de arm, terwijl de arm om-
hoog gehouden wordt;
– druk op de lip Cvan de borging en
druk gelijktijdig het wisserblad naar bene-
den om het los te maken van de wisser-
armB;
fig. 16F0P0349m
– plaats het nieuwe wisserblad over de
arm en druk het omhoog totdat de lip C
in het uiteinde van de arm vastklikt;
– controleer of het wisserblad goed ge-
borgd is.
fig. 17F0P0350m
Wisserblad van achterruitenwisser
vervangen fig. 17
Ga voor het vervangen van het ruiten-
wisserblad van de achterruitwisser als
volgt te werk:
– til de wisserarm Avan de achterruit
en plaats het wisserblad onder een hoek
van 90° ten opzichte van de arm;
– verwijder het geklemd gemonteerde
wisserblad Bin de richting van de pijl;
– monteer het nieuwe wisserblad door
de handelingen voor het verwijderen in
omgekeerde volgorde uit te voeren; con-
troleer of het wisserblad goed geborgd is.

170
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
❒het aanbrengen van een beschermende
kunststof laag op kwetsbare delen: on-
derzijde van de portieren, binnenzijde
van de spatborden, naden, randen enz.;
❒toepassing van “open” holle ruimtes om
condensvorming te voorkomen en bin-
nendringend water af te voeren, waar-
door roest van binnenuit wordt voor-
komen.
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen door-
roesten van alle originele componenten
van de carrosserie en van alle dragende de-
len gegarandeerd.
Voor de specifieke voorwaarden van deze
garantie wordt verwezen naar de “Service-
en garantiehandleiding”.
TIPS VOOR HET BEHOUD VAN
DE CARROSSERIE
Lak
De lak heeft behalve een esthetische func-
tie ook een beschermende functie.
Daarom moeten beschadigingen van de lak-
laag, zoals krassen, onmiddellijk worden bij-
gewerkt om roestvorming te voorkomen.
Het bijwerken dient met de originele lak te
worden uitgevoerd (zie “Plaatje met infor-
matie over de carrosserielak” in het hoofd-
stuk “Technische gegevens”).
CARROSSERIE
BESCHERMING TEGEN
ATMOSFERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:
❒luchtverontreiniging;
❒zoutgehalte in de lucht en luchtvoch-
tigheid (gebieden aan zee, warm en
vochtig klimaat);
❒omgevings-/seizoensinvloeden.
Ook de invloed van schurende elementen,
zoals stoffige omgeving, opwaaiend zand,
modder en steenslag op de lak en de on-
derzijde moet niet worden onderschat.
Fiat heeft voor uw auto de beste techno-
logische oplossingen toegepast om de car-
rosserie efficiënt tegen roest te bescher-
men.
De belangrijkste zijn:
❒de toepassing van aangepaste spuit-
technieken en lakproducten die de au-
to de benodigde weerstand tegen roest
en schurende elementen verlenen.
❒het gebruik van verzinkte (of voorbe-
handelde) plaatdelen met een hoge cor-
rosiebestendigheid;
❒het aanbrengen van een gespoten be-
schermende waslaag op de onderzijde,
in de wielkuipen, in de motorruimte en
verschillende holle ruimtes, met een
hoog beschermend vermogen; RUITENSPROEIERS
Voorruit (ruitensproeiers) fig. 18
Als de ruitensproeiers niet werken, con-
troleer dan eerst het niveau in het rui-
tensproeiertankje (zie de paragraaf “Ni-
veaus controleren” in dit hoofdstuk).
Controleer vervolgens of de ruiten-
sproeiermonden niet verstopt zijn. Deze
kunnen zo nodig met een speld worden
doorgeprikt.
De stralen van de ruitensproeiers kunt u
richten door de sproeiermonden af te stel-
len.
De stralen moeten op ongeveer
1/3van de
bovenkant van de ruit worden gericht.
Achterruit (achterruitsproeier)
De sproeiermond van de achterruitwisser
is op de achterruitwisser zelf geplaatst.
fig. 18F0P0163m
