ONDERHOUD VAN DE PARKSENSE
®
PARKEERSENSOREN ACHTER
Wanneer de ParkSense
®parkeersensoren achter niet
correct werken, laat het Elektronisch Voertuig Infor-
matie Centrum (EVIC) de gong eenmaal per contact-
cyclus klinken en verschijnt op de display het bericht
"CLEAN PARK ASSIST SENSORS" (parkeersensoren
reinigen) of "SERVICE PARK ASSIST SYSTEM" (laat
parkeersensoren repareren). Raadpleeg “Elektronisch
voertuiginformatiecentrum (EVIC)” voor meer infor-
matie. Wanneer het keuzehendel in de stand REVERSE
wordt gezet en het systeem heeft een storing gedetec-
teerd, wordt het bericht "CLEAN PARK ASSIST SEN-
SORS" (parkeersensoren reinigen) of "SERVICE PARK
ASSIST SYSTEM" (laat parkeersensoren repareren)
vertoond zolang de keuzehendel in de stand REVERSE
staat. In een dergelijk geval werkt ParkSense
®niet.
Als "CLEAN PARK ASSIST SENSORS" verschijnt en de
achterzijde / achterbumper is schoon en vrij van
sneeuw, ijs, modder, vuil e.d., raadpleeg dan uw er-
kende dealer.
Wanneer de melding "SERVICE PARK ASSIST SYS-
TEM" (laat parkeersensoren repareren) op het EVIC
verschijnt, dient u contact op te nemen met een er-
kende dealer.
PARKSENSE
®SYSTEEM REINIGEN
Reinig de ParkSense
®
sensoren met water, een
schoonmaakmiddel voor auto's en een zachte doek.
Gebruik geen ruwe of harde doek. Steek geen voor- werpen in de sensors en bekras deze niet. Hierdoor
kunnen de sensors beschadigd raken.
VOORZORGSMAATREGELEN BIJ GEBRUIK
VAN HET PARKSENSE
®SYSTEEM
OPMERKING:
 Zorg ervoor dat de achterbumper vrij is van sneeuw,
ijs. modder, vuil e.d. om het ParkSense
®
systeem
correct te laten werken.
 Drilboren, grote vrachtwagens en andere bronnen
van trillingen kunnen de werking van ParkSense
®na-
delig beïnvloeden.
 Wanneer u de ParkSense
®parkeerhulp uitschakelt,
verschijnt op de EVIC het bericht "PARK ASSIST OFF"
(parkeerhulp uitgeschakeld). Wanneer u ParkSense
®
uitgeschakeld, blijft deze uitgeschakeld, ook wanneer u
het contact weer aanzet, totdat u het systeem opnieuw
inschakelt.
 Als u de keuzehendel in de stand REVERSE (achter-
uit) zet en ParkSense
®is uitgeschakeld, zal het EVIC
het bericht "PARK ASSIST DISABLED" (Parkeerhulp
uitgeschakeld) weergeven zolang de transmissie in RE-
VERSE staat.
 Reinig de ParkSense®sensoren regelmatig, maar let
daarbij op dat u geen krassen of schade toebrengt. De
sensors mogen niet bedekt raken met ijs, sneeuw,
modder, vuil of afval. Verontreiniging van de sensors
143
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

kan leiden tot een slechte systeemwerking. Het Park- Sense
®systeem kan obstakels achter de auto/bumper
over het hoofd zien of abusievelijk aangeven dat er een
obstakel achter de auto/bumper aanwezig is.
 Voorwerpen zoals fietsendragers, trekhaken, etc.
mogen tijdens het rijden niet binnen 30 cm van de
achterbumper zijn geplaatst. Als dit wel het geval is, zal
het systeem een nabijgelegen voorwerp mogelijk inter-
preteren als een sensorprobleem en de melding "SER-
VICE PARK ASSIST SYSTEM" (laat parkeersensoren
repareren) tonen op het EVIC. ParkSense
®
is uitsluitend bedoeld als
hulpmiddel tijdens het parkeren en is niet
in staat ieder voorwerp, inclusief kleine
obstakels, waar te nemen. Stoepranden kunnen
tijdelijk of helemaal niet worden gedetecteerd.
Op kleine afstanden worden obstakels boven of
onder de sensors niet gedetecteerd.
 Bij gebruik van ParkSense
®moet u langzaam
rijden, zodat u tijdig kunt stoppen wanneer een
obstakel wordt gedetecteerd. Het is raadzaam om
over uw schouder te kijken tijdens het gebruik van
ParkSense
®.
WAARSCHUWING!
 De bestuurder moet altijd voorzichtig
blijven bij het achteruitrijden, zelfs bij
het gebruik van de ParkSense
®parkeersensoren.
Controleer het gebied achter de auto altijd zorg-
vuldig, kijk naar achteren en wees bedacht op
voetgangers, dieren, andere voertuigen, obstakels
en dode hoeken. U bent verantwoordelijk voor de
veiligheid en dient uw aandacht voortdurend bij
de omgeving te houden. Anders bestaat er een
risico op ernstig of dodelijk letsel.
 Het wordt sterk aanbevolen om voordat u de
ParkSense
®parkeersensoren achter gaat gebrui-
ken de trekhaak van de auto te verwijderen als
deze niet wordt gebruikt . Als u dit niet doet , kan
persoonlijk letsel of schade aan voertuigen ont-
staan doordat de trekhaak zich veel dichter bij
het obstakel bevindt dan de achterbumper als
het waarschuwingsdisplay de knipperende boog
laat zien en de aanhoudende toon laat horen.
Afhankelijk van de afmetingen en vorm van de
trekhaak is het ook mogelijk dat de sensors de
trekhaak detecteren en abusievelijk aangeven
dat er een obstakel achter de auto aanwezig is.
144
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

OPMERKING:
 Als u problemen ondervindt met het opnieuw instel-
len van de actieve hoofdsteunen, neemt u contact op
met een erkende dealer.
 Laat uit veiligheidsoverwegingen de actieve hoofd-
steunen controleren door een specialist bij een er-
kende dealer.
ACTIEF MOTORKAPSYSTEEM (voor
bepaalde uitvoeringen/markten)
Het actieve motorkapsysteem is bedoeld om de be-
scherming van voetgangers te verhogen door de mo-
torkap van de auto omhoog te laten springen bij een
aanrijding van een voetganger of voorwerp. Het sys-
teem wordt automatisch geactiveerd wanneer de auto
binnen een gespecificeerd snelheidsbereik rijdt. Het
systeem moet een verscheidenheid aan voetgangers
kunnen detecteren, waardoor het ook mogelijk is dat
andere aangereden voorwerpen het actieve motorka-
psysteem in werking stellen.
Sensoren en regeleenheden voor activering
De elektronische voetgangersbeschermingsmodule
(EPPM) bepaalt of de actuatoren bij een frontale aan-
rijding geactiveerd moeten worden. Op basis van de
botsingsensoren bepaalt de EPPM wanneer de actua-
toren geactiveerd worden. De botsingsensoren bevin-
den zich bij de voorbumper.
De elektronische voetgangersbeschermingsmodule
(EPPM) bewaakt de gereedheid van de elektronischeonderdelen van het actieve motorkapsysteem wanneer
de contactschakelaar in de stand START of ON/RUN
staat. Als de sleutel in de stand LOCK, in de stand
ACC, of niet op contact staat, is het actieve motorka-
psysteem niet ingeschakeld en zal de actieve motorkap
niet geactiveerd worden.
De EPPM beschikt over een reservevoeding, waardoor
de actuatoren ook geactiveer kunnen worden wanneer
de accu leeg is of is losgekoppeld.
Onderhoud actieve motorkapsysteem
Als de EPPM de actieve motorkap heeft geactiveerd of
een storing in een van de onderdelen van het systeem
detecteert, licht het waarschuwingslampje voor het
airbagsysteem op en verschijnt het bericht "SERVICE
ACTIVE HOOD" (ONDERHOUD ACTIEVE MO-
TORKAP) op het scherm van het elektronische voer-
tuiginformatiecentrum (EVIC), voor bepaalde
uitvoeringen/markten. Een enkel geluidssignaal klinkt
als het waarschuwingslampje voor het airbagsysteem
gaat branden na de eerste keer starten. De module
bevat ook diagnosefuncties die het waarschuwings-
lampje voor het airbagsysteem laten branden wanneer
een storing wordt geconstateerd die het actieve mo-
torkapsysteem zou kunnen beïnvloeden. De diagnose
meldt eveneens de aard van het defect. Raadpleeg uw
dealer als het waarschuwingslampje voor het airbagsys-
teem brandt of als "SERVICE ACTIVE HOOD" (ON-
DERHOUD ACTIEVE MOTORKAP) op het scherm
182
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

voorpassagiersstoel die registreert of de veiligheidsgor-
del voor de bestuurdersstoel of de voorpassagiersstoel
is vastgeklikt. De gesp van de veiligheidsgordel kan de
mate van opblazen van de geavanceerde frontairbagsaanpassen.
Dit voertuig is uitgerust met extra gordijn-zijairbags
(SABIC), ter bescherming van de bestuurder en passa-
giers voor en achter die naast een raam zitten. De
gordijnairbags (SABIC) bevinden zich boven de zijra-
men, de afdekkappen zijn voorzien van het opschrift
SRS AIRBAG.
Deze auto is ook voorzien van in de stoelen gemon-
teerde zijairbags (SAB). De airbags zijn gemarkeerd
met een airbaglabel aan de buitenzijde van de voorstoe-len. OPMERKING:
 De airbagpanelen zullen in de interieurbekleding am-
per opvallen, maar springen wel degelijk open tijdens
het opblazen van de airbag.
 Na ieder ongeval dient de auto onmiddellijk naar een
erkende dealer te worden gebracht.
Componenten van het airbagsysteem
Uw auto kan zijn uitgerust met de volgende onderdelen
van het airbagsysteem:
 Beschermingssysteem voor de inzittenden (ORC)
 Waarschuwingslampje voor het airbagsysteem
 Stuur en stuurkolom Instrumentenpaneel
 Kniebescherming (voor bepaalde uitvoeringen/
markten)
 Geavanceerde frontairbag aan bestuurderszijde
 Geavanceerde frontairbag aan passagierszijde
 Extra zijairbags in de voorstoelen (SAB)
 Opblaasbare gordijn-zijairbags (SABIC)
 Sensors frontale en zijbotsingen
 Gordelspanners voorin, gesp van gordelsluiting
KENMERKEN GEAVANCEERDE
FRONTAIRBAGS
Het systeem van de geavanceerde frontairbags bestaat
uit airbags aan de bestuurderszijde en aan de passa-
gierszijde die zich in meerdere stadia ontvouwen. Dit
systeem reageert overeenkomstig de kracht en de aard
van de botsing die worden vastgesteld door het be-
schermingssysteem voor de inzittenden (ORC), dat
informatie kan ontvangen van de botsingsensors.
Het eerste opblaasmechanisme wordt onmiddellijk ge-
activeerd tijdens een botsing waarbij ontvouwing van
de airbag noodzakelijk is. Deze geringe opblazing wordt
gebruikt voor minder zware botsingen. Bij zwaardere
botsingen wordt een krachtiger opblazing toegepast.
199
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

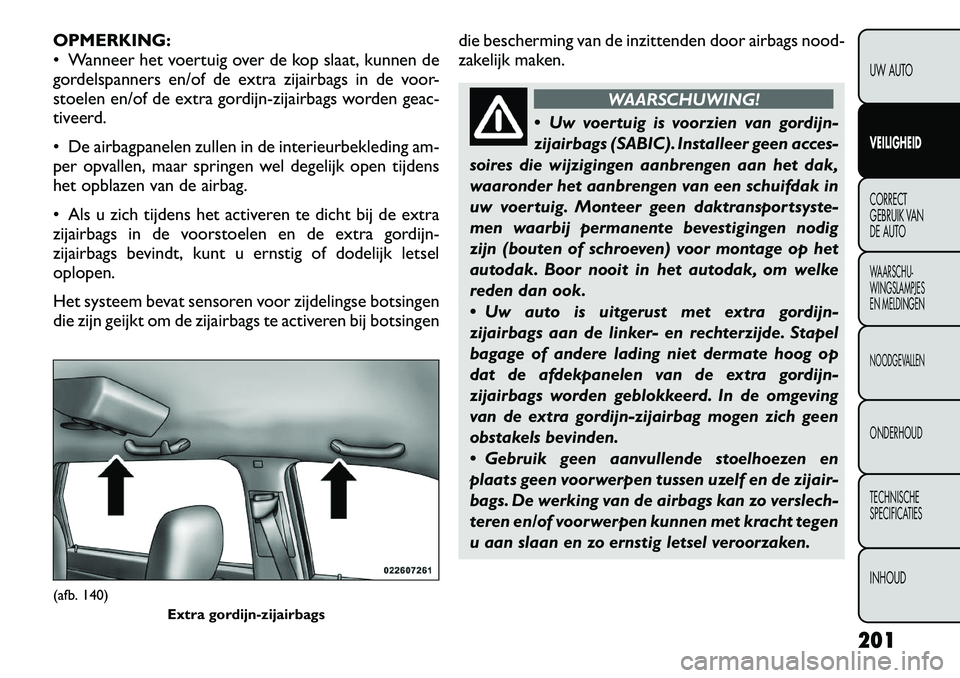

OPMERKING:
 Wanneer het voertuig over de kop slaat, kunnen de
gordelspanners en/of de extra zijairbags in de voor-
stoelen en/of de extra gordijn-zijairbags worden geac-
tiveerd.
 De airbagpanelen zullen in de interieurbekleding am-
per opvallen, maar springen wel degelijk open tijdens
het opblazen van de airbag.
 Als u zich tijdens het activeren te dicht bij de extra
zijairbags in de voorstoelen en de extra gordijn-
zijairbags bevindt, kunt u ernstig of dodelijk letseloplopen.
Het systeem bevat sensoren voor zijdelingse botsingen
die zijn geijkt om de zijairbags te activeren bij botsingendie bescherming van de inzittenden door airbags nood-
zakelijk maken.
WAARSCHUWING!
 Uw voertuig is voorzien van gordijn-
zijairbags (SABIC). Installeer geen acces-
soires die wijzigingen aanbrengen aan het dak,
waaronder het aanbrengen van een schuifdak in
uw voertuig. Monteer geen daktransportsyste-
men waarbij permanente bevestigingen nodig
zijn (bouten of schroeven) voor montage op het
autodak. Boor nooit in het autodak, om welke
reden dan ook.
 Uw auto is uitgerust met extra gordijn-
zijairbags aan de linker- en rechterzijde. Stapel
bagage of andere lading niet dermate hoog op
dat de afdekpanelen van de extra gordijn-
zijairbags worden geblokkeerd. In de omgeving
van de extra gordijn-zijairbag mogen zich geen
obstakels bevinden.
 Gebruik geen aanvullende stoelhoezen en
plaats geen voorwerpen tussen uzelf en de zijair-
bags. De werking van de airbags kan zo verslech-
teren en/of voorwerpen kunnen met kracht tegen
u aan slaan en zo ernstig letsel veroorzaken.
(afb. 140) Extra gordijn-zijairbags
201
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

WAARSCHUWING!
 Als u alleen op de airbags vertrouwt ,
kan dit bij een aanrijding leiden tot ern-
stig letsel. De airbags werken in combinatie met
uw autogordel om u op de juiste wijze te bescher-
men. Bij sommige aanrijdingen worden de air-
bags niet opgeblazen. Draag uw autogordels al-
tijd, ook als uw auto is uitgerust met airbags.
 Als u tijdens het activeren van de geavanceerde
frontairbag te dicht op het stuur of bij het instru-
mentenpaneel zit , kunt u ernstig of dodelijk letsel
oplopen. Airbags hebben ruimte nodig om te
worden opgeblazen. Ga achterover zitten en
strek uw armen zodanig dat u comfortabel het
stuur en het instrumentenpaneel kunt bedienen.
 De zijairbags hebben ook ruimte nodig om zich
te ontplooien. Zit daarom niet tegen het portier
of het raam geleund. Zit rechtop op het midden
van de stoel.
SENSOREN EN REGELKNOPPEN VOOR
OPBLAZEN AIRBAGS
Beschermingssysteem voor de inzittenden
(ORC)Het Beschermingssysteem voor de inzittenden
(ORC) maakt deel uit van een voorgeschreven veilig-
heidssysteem dat vereist wordt voor dit voertuig. Het ORC bepaalt of het nodig is de voor- en/of zijair-
bags op te blazen bij een frontale of zijwaartse botsing.
Op basis van de signalen van de botsingssensoren
activeert een centrale elektronische ORC zo nodig de
geavanceerde frontairbags, gordijn-zijairbags, extra zij-
airbags in de stoelen en de gordelspanners vóór, naar-
gelang de aard en de ernst van de botsing.
Geavanceerde frontairbags zijn bedoeld om extra be-
scherming te bieden doordat ze een aanvulling vormen
op de autogordels bij bepaalde frontale botsingen,
afhankelijk van de ernst en aard van de aanrijding.
Geavanceerde frontairbags zijn niet bedoeld voor het
verminderen van het risico op letsel bij botsingen van
achteren, botsingen van opzij of over de kop slaan.
De geavanceerde frontairbags worden niet opgeblazen
bij alle frontale botsingen, ook niet bij sommige fron-
tale botsingen die ernstige schade aan het voertuig tot
gevolg hebben — bijvoorbeeld sommige aanrijdingen
met palen, met (onder) vrachtwagens en aanrijdingen
onder een hoek. Daarentegen kunnen de geavanceerde
frontairbags, afhankelijk van de aard van de botsing en
de plaats waar de auto wordt geraakt, opgeblazen
worden bij aanrijdingen die geringe schade aan de
voorkant van het voertuig tot gevolg hebben, maar die
aanvankelijk een grote afname van de snelheid veroor-
zaken.
De zijairbags worden niet opgeblazen bij alle zijdelingse
botsingen. Het opblazen van de zijairbags is afhankelijk
van de ernst en aard van de aanrijding.
203
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

Omdat airbagsensoren de vertraging van het voertuig
meten, zijn de snelheid van het voertuig en de schade
op zichzelf geen goede indicatoren voor de noodzaak
van het wel of niet opblazen van een airbag.
Veiligheidsgordels zijn bij alle ongevallen noodzakelijk
voor uw bescherming en om uw lichaam in de juiste
positie te houden, uit de buurt van een airbag die wordtopgeblazen.
Het beschermingssysteem voor de inzittenden (ORC)
bewaakt de gereedheid van de elektronische onderde-
len van het airbagsysteem wanneer het contactslot in
de stand ON/RUN staat. Als het contactslot in de
stand OFF of ACC staat, is het airbagsysteem niet
ingeschakeld en zullen de airbags niet worden opgebla-zen.
Het ORC beschikt over een reservevoeding die de
airbags kan ontvouwen, zelfs als de accu leeg is of
wordt losgekoppeld voordat de airbags worden geacti-
veerd.De ORC schakelt ook het airbag-
waarschuwingslampje op het instrumenten-
paneel in voor een zelftest gedurende 4 tot
8 seconden, wanneer het contact voor de
eerste keer wordt aangezet. Na de zelftest gaat het
waarschuwingslampje van de airbag uit. Als het ORC
een storing in het systeem detecteert, gaat het waar-
schuwingslampje voor het airbagsysteem knipperen of constant branden. Een enkel geluidssignaal klinkt als
het lampje gaat branden na de eerste keer starten.
Het ORC bevat ook diagnosefuncties die het waar-
schuwingslampje voor het airbagsysteem in de instru-
mentengroep laten branden wanneer een storing
wordt geconstateerd die het airbagsysteem zou kun-
nen beïnvloeden. De diagnose meldt eveneens de aard
van het defect.
WAARSCHUWING!
Wanneer u een airbag-
waarschuwingslampje op uw instrumen-
tenpaneel negeert , kan dat betekenen dat de
airbags u bij een aanrijding niet beschermen. Als
het lampje niet gaat branden als u de contact-
sleutel omdraait , blijft branden nadat u de auto
hebt gestart of gaat branden tijdens het rijden,
moet u het airbagsysteem onmiddellijk laten
controleren door een erkende dealer.
Opblaasmodules voor de geavanceerde
frontairbag aan bestuurders- en
passagierszijde
De opblaasmodules voor de geavanceerde frontairbags
aan bestuurders- en passagierszijde bevinden zich in
het midden van het stuurwiel en aan de rechterzijde
van het instrumentenpaneel. Het ORC zendt een sig-
naal naar de opblaasmodules wanneer een botsing
204UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

Omdat airbagsensoren de vertraging van het voertuig
schatten, zijn de snelheid van het voertuig en de schade
geen goede indicatoren voor de noodzaak van het wel
of niet opblazen van een airbag. OPMERKING:Wanneer het voertuig over de kop
slaat, kunnen de gordelspanners en/of de extra zijair-
bags in de voorstoelen en de extra gordijn-zijairbags
worden geactiveerd aan beide zijden van de auto.
Sensors frontale en zijbotsingen
Bij frontale en zijdelingse botsingen kunnen de bot-
singsensors het ORC helpen bij het bepalen van de
juiste reactie op de botsingen.
Verbeterd ongelukkenresponssysteem
Bij een botsing die leidt tot het opblazen van de airbags
zal het ORC, als het communicatienetwerk en de
voeding intact blijven en afhankelijk van de aard van de
botsing, bepalen of het geavanceerde ongelukkenres-
ponssysteem de volgende functies uitvoert:
 De brandstoftoevoer naar de motor afsluiten.
 De waarschuwingsknipperlichten inschakelen zo lang
de accu energie heeft of het contact wordt afgezet.
 De binnenverlichting inschakelen zolang de accu werkt of totdat de contactsleutel wordt verwijderd.
 De deuren automatisch ontgrendelen. Als een airbag wordt opgeblazen
Het ontwerp van de geavanceerde frontairbags is zo-
danig uitgevoerd, dat deze airbags na het opblazen
onmiddellijk leeglopen. OPMERKING:
De voor- en/of zijairbags worden
niet bij alle botsingen opgeblazen. Dit houdt echter niet
in dat het airbagsysteem niet werkt.
Bij een aanrijding waarbij de airbags worden opgebla-
zen, kan zich het volgende voordoen:
 Het nylon van de airbag kan soms schaafwonden en/of een rode huid veroorzaken bij de bestuurder
en de voorpassagier tijdens het opblazen van de
airbags. De schaafwonden lijken op de wonden die u
oploopt als u zich schaaft aan een touw, de vloerbe-
dekking of op de vloer van een gymnastiekzaal. Deze
schaafwonden worden niet veroorzaakt door con-
tact met chemische producten. De schaafwonden
zijn niet blijvend en genezen normaal gesproken snel.
Als uw schaafwonden echter na enkele dagen nog
niet zijn genezen of als u last hebt van blaren, ga dan
onmiddellijk naar uw huisarts.
 Terwijl de airbags leeglopen ziet u misschien rond- vliegende stofdeeltjes die op rook lijken. Dit stof is
een normaal bijproduct van het activeringsproces
voor het niet-giftige opblaasgas. Deze rondzwevende
stofdeeltjes kunnen de huid, ogen, neus of keel irri-
teren. Spoel met koud water als u last hebt van
geïrriteerde ogen of huid. Zorg voor frisse lucht bij
neus- of keelirritaties. Raadpleeg uw huisarts als de
206
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD
