OBECNÁ
SIGNALIZACE
(jantarově žlutá)
Kontrolka se rozsvítí při následujících udá-
lostech.
Závada snímače tlaku motorového
oleje
Kontrolka se rozsvítí při závadě snímače
tlaku motorového oleje.
Kvůli odstranění závady se co nejdříve ob-
raťte na autorizovaný servis Fiat.
Závada vnějších světel
(pokud je součástí výbavy)
Viz popis uvedený pro kontrolku 6.
Zásah bezpečnostního odpojovače
přívodu paliva
Kontrolka se rozsvítí při zaúčinkování od-
pojovače přívodu paliva.
Na displeji se zobrazí příslušné hlášení.
Závada parkovacích senzorů
(jsou-li součástí výbavy vozidla)
Viz popis uvedený pro kontrolku t.OPOTŘEBENÍ
BRZDOVÝCH
DESTIČEK
(jantarově žlutá)
Kontrolka se na přístrojové desce rozsví-
tí, když destičky předních brzd vykazují
opotřebení; v takovém přepadě nechte co
nejdříve brzdové obložení vyměnit.
U některých verzí se na displeji zobrazí ta-
ké vyhrazené hlášení.
120
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
èd
ZÁVADA VNĚJŠÍCH
SVĚTEL
(jantarově žlutá)
Kontrolka se u některých verzí rozsvítí,
když systém detekujte závadu na jednom
z těchto světlometů:
– u obrysových světel
– u brzdových světel
– u zadních mlhových světel
– u směrových světel
– u osvětlení registrační značky.
Možná příčina závady žárovek: Spálení jed-
né žárovky nebo více žárovek, spálení pří-
slušné pojistky nebo přerušení elektrické-
ho spojení.
U některých verzí se rozsvítí kontrolka è.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
W
111-122 Fiorino CZ 1ed:_ 9-12-2009 15:55 Pagina 120

VÝMĚNA POJISTKY
ZÁKLADNÍ INFORMACE
Pojistka je ochranný prvek elektrického
rozvodu, který zasáhne (přeruší se) vý-
hradně při závadě nebo nevhodném zása-
hu do rozvodu.
Jakmile přestane fungovat nějaké zařízení,
zkontrolujte příslušnou pojistku. Vodicí pr-
vek A-obr. 46nesmí být přerušený.
Pokud je přerušený, je třeba vyměnit spá-
lenou pojistku za novou se stejnou prou-
dovou hodnotou (stejné barvy).
B Neporušená pojistka.
CPojistka s přerušeným vodicím prvkem.
Při výměně pojistky použijte kleštičky D
uložené v brašně s nářadím nebo v pouzd-
ru sady Fix & Go (je-li součástí výbavy).
145
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
Pokud se nová pojistka opět
spálí, obraťte se na autori-
zovaný servis Fiat .
POZOR
Pojistku nevyměňujte za po-
jistku s vyšší proudovou hod-
notou; NEBEZPEČÍ POŽÁRU.
POZOR
Pokud se přepálí některá
hlavní pojistka (MEGA-FU-
SE, MIDI-FUSE), obraťte se na auto-
rizovaný servis Fiat .
POZOR
Pokud se přepálí hlavní poji-
stka bezpečnostních systémů
(systém airbagů, brzdová soustava),
systémů pohonné jednotky (systém
motoru, systém převodovky) nebo
systému řízení, obraťte se na autori-
zovaný servis Fiat .
POZORNikdy nevyměňujte spálenou
pojistku s kovovými drátky ne-
bo podobným materiálem.
obr. 46F0T0015m
Vyhledejte pojistku podle tabulek uvede-
ných na následujících stránkách.
Před výměnou pojistky vy-
táhněte klíč ze spínací skříň-
ky a vypněte a/nebo odpojte všechny
spotřebiče.
POZOR
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 145

POJISTKY POJISTKOVÉ SKŘÍŇKY
MOTORU
Pojistková skříňka se nachází na pravé stra-
ně motoru.
146
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
Demontáž krytu pojistkové skříňky
Postupujte takto:
❒sejměte kryt A-obr. 47kladného pólu
baterie tak, že jej nadzvednete;
❒uvolněte úchyt A-obr. 48a sejměte
kryt Bpojistkové skříňky;
❒otočte krytem doleva (jak vyznačují šip-
ky), posuňte jej směrem ke světlome-
tu a vyjměte jej obr. 49.
❒Tím se uvolní přístup k pojistkové skříň-
ce obr. 50.
obr. 47F0T0171mobr. 48F0T0172m
obr. 49F0T0173m
Pokud je nutno umýt motoro-
vý prostor, dávejte pozor, aby
proud vody nezasáhnul přímo
pojistkovou skříňku, která se
zde nachází.
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 146

POJISTKY POJISTKOVÉ SKŘÍŇKY
V KABINĚ
Pro přístup k pojistkám je třeba vyšroubo-
vat dva šrouby A-obr. 52 pomocí kovové
vložky klíčku zapalování a poté víko sejmout
B.
Pojistky se nacházejí ve dvou pojistkových
skříňkách zobrazených na obr. 53.
obr. 52F0T0178m
obr. 53F0T0183m150
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 150

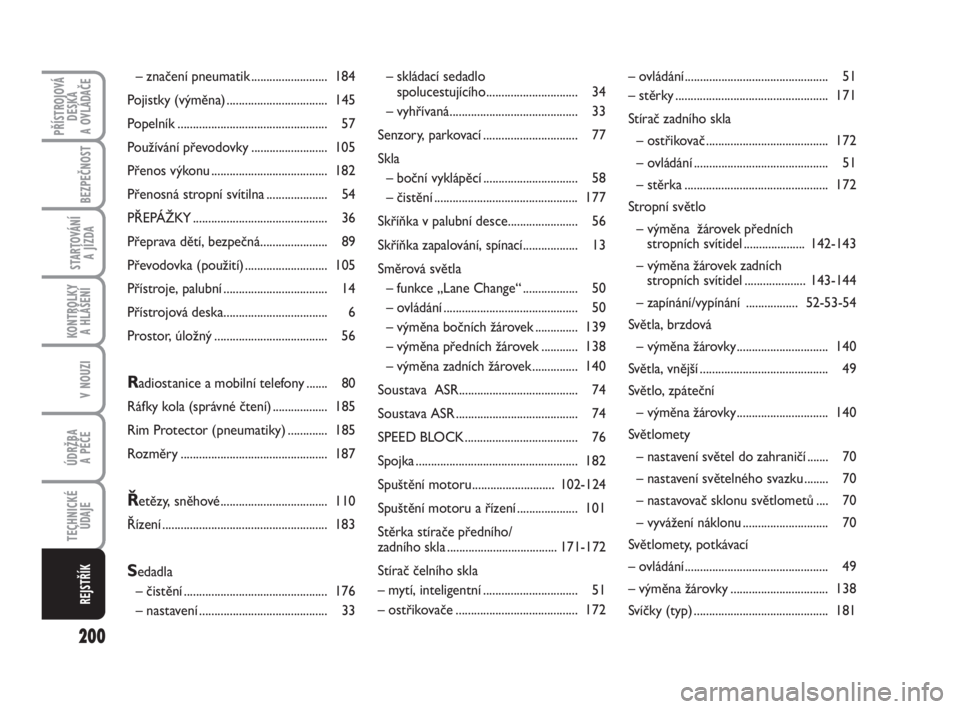

200
V NOUZI
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
– skládací sedadlo
spolucestujícího.............................. 34
– vyhřívaná.......................................... 33
Senzory, parkovací ............................... 77
Skla
– boční vyklápěcí ............................... 58
– čistění ............................................... 177
Skříňka v palubní desce....................... 56
Skříňka zapalování, spínací.................. 13
Směrová světla
– funkce „Lane Change“.................. 50
– ovládání ............................................ 50
– výměna bočních žárovek .............. 139
– výměna předních žárovek ............ 138
– výměna zadních žárovek ............... 140
Soustava ASR....................................... 74
Soustava ASR ........................................ 74
SPEED BLOCK..................................... 76
Spojka..................................................... 182
Spuštění motoru...........................102-124
Spuštění motoru a řízení ....................101
Stěrka stírače předního/
zadního skla ....................................171-172
Stírač čelního skla
– mytí, inteligentní............................... 51
– ostřikovače ........................................ 172– ovládání............................................... 51
– stěrky.................................................. 171
Stírač zadního skla
– ostřikovač ........................................ 172
– ovládání ............................................ 51
– stěrka............................................... 172
Stropní světlo
– výměna žárovek předních
stropních svítidel....................142-143
– výměna žárovek zadních
stropních svítidel....................143-144
– zapínání/vypínání .................52-53-54
Světla, brzdová
– výměna žárovky.............................. 140
Světla, vnější.......................................... 49
Světlo, zpáteční
– výměna žárovky.............................. 140
Světlomety
– nastavení světel do zahraničí ....... 70
– nastavení světelného svazku ........ 70
– nastavovač sklonu světlometů .... 70
– vyvážení náklonu ............................ 70
Světlomety, potkávací
– ovládání............................................... 49
– výměna žárovky ................................ 138
Svíčky (typ) ............................................ 181 – značení pneumatik ......................... 184
Pojistky (výměna)................................. 145
Popelník................................................. 57
Používání převodovky ......................... 105
Přenos výkonu ...................................... 182
Přenosná stropní svítilna.................... 54
PŘEPÁŽKY ............................................ 36
Přeprava dětí, bezpečná...................... 89
Převodovka (použití)........................... 105
Přístroje, palubní.................................. 14
Přístrojová deska.................................. 6
Prostor, úložný..................................... 56
Radiostanice a mobilní telefony ....... 80
Ráfky kola (správné čtení).................. 185
Rim Protector (pneumatiky)............. 185
Rozměry................................................ 187
Řetězy, sněhové................................... 110
Řízení...................................................... 183
Sedadla
– čistění ............................................... 176
– nastavení .......................................... 33
