2012 FIAT DUCATO sensor

118
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISDie Verantwortung beim Parken und
anderen gefährlichen Manövern liegt
immer und auf jeden Fall beim Fahrer. Beim
Ausführen dieser Vorgänge stets sicherstellen,
dass sich im Manövrierbereich weder Personen
(insbesondere Kinder) noch Tiere aufhalten.
Die Parksensoren dienen dem Fahrer als Hilfe,
er darf deswegen aber nicht die
Aufmerksamkeit bei möglicherweise
gefährlichen Manövern vernachlässigen, auch
wenn diese mit niedriger Geschwindigkeit
erfolgen.
ACHTUNGFür die korrekte Arbeitsweise des Systems
müssen die Sensoren frei von Schlamm,
Schmutz, Eis oder Schnee sein. Während
des Reinigungsvorgangs muss das Verkratzen
oder die Beschädigung der Sensoren sorgfältig
vermieden werden. Die Sensoren müssen mit
sauberem Wasser und eventuell mit etwas
Autowaschmittel gereinigt werden.
ALLGEMEINE HINWEISE
❒Beim Einparken muss man immer auf Hindernisse
achten, die sich ober- oder unterhalb der Sensoren
befinden.
❒Gegenstände in nächster Nähe zum Heck des
Fahrzeugs können unter Umständen vom System
nicht erkannt werden und daher das Fahrzeug
beschädigen oder selbst beschädigt werden.
Nachstehend einige Bedingungen, welche die Leistungen
des Einparksystems beeinträchtigen können:
❒Eine geringere Empfindlichkeit der Sensoren und
eine Reduzierung der Leistung der Einparkhilfe
können hervorgerufen werden, wenn sich auf den
Sensoroberflächen: Eis, Schnee, Schlamm, mehrfache
Lackierung.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 118

F0N0157mAbb. 132

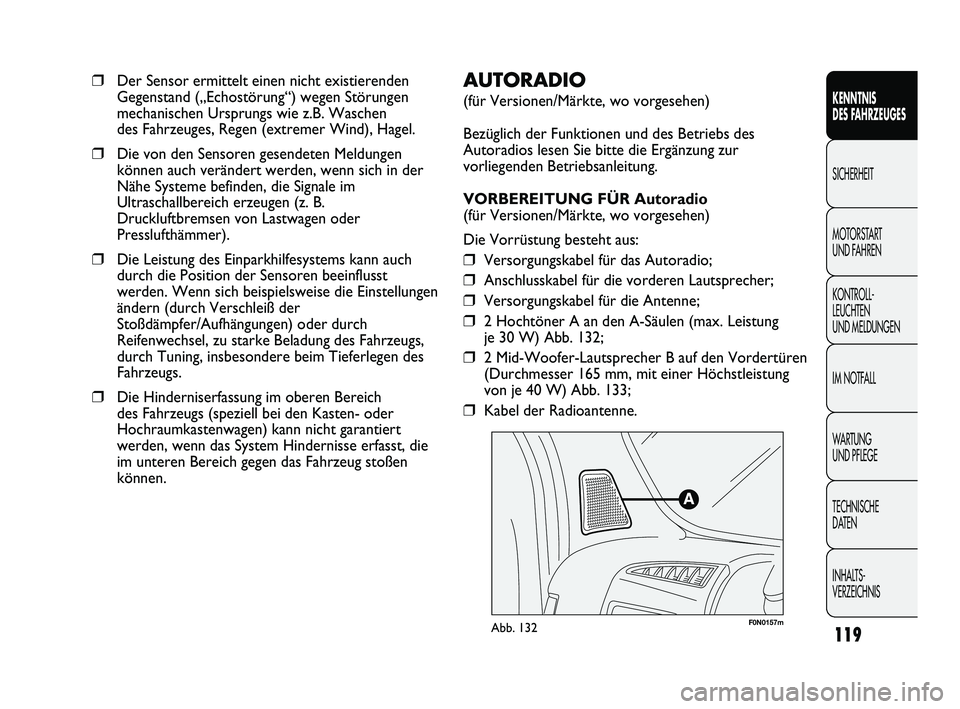

AUTORADIO
(für Versionen/Märkte, wo vorgesehen)
Bezüglich der Funktionen und des Betriebs des
Autoradios lesen Sie bitte die Ergänzung zur
vorliegenden Betriebsanleitung.
VORBEREITUNG FÜR Autoradio
(für Versionen/Märkte, wo vorgesehen)
Die Vorrüstung besteht aus:
❒Versorgungskabel für das Autoradio;
❒Anschlusskabel für die vorderen Lautsprecher;
❒Versorgungskabel für die Antenne;
❒2 Hochtöner A an den A-Säulen (max. Leistung
je 30 W) Abb. 132;
❒2 Mid-Woofer-Lautsprecher B auf den Vordertüren
(Durchmesser 165 mm, mit einer Höchstleistung
von je 40 W) Abb. 133;
❒Kabel der Radioantenne.
❒Der Sensor ermittelt einen nicht existierenden
Gegenstand („Echostörung“) wegen Störungen
mechanischen Ursprungs wie z.B. Waschen
des Fahrzeuges, Regen (extremer Wind), Hagel.
❒Die von den Sensoren gesendeten Meldungen
können auch verändert werden, wenn sich in der
Nähe Systeme befinden, die Signale im
Ultraschallbereich erzeugen (z. B.
Druckluftbremsen von Lastwagen oder
Presslufthämmer).
❒Die Leistung des Einparkhilfesystems kann auch
durch die Position der Sensoren beeinflusst
werden. Wenn sich beispielsweise die Einstellungen
ändern (durch Verschleiß der
Stoßdämpfer/Aufhängungen) oder durch
Reifenwechsel, zu starke Beladung des Fahrzeugs,
durch Tuning, insbesondere beim Tieferlegen des
Fahrzeugs.
❒Die Hinderniserfassung im oberen Bereich
des Fahrzeugs (speziell bei den Kasten- oder
Hochraumkastenwagen) kann nicht garantiert
werden, wenn das System Hindernisse erfasst, die
im unteren Bereich gegen das Fahrzeug stoßen
können.
119
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 119

152
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

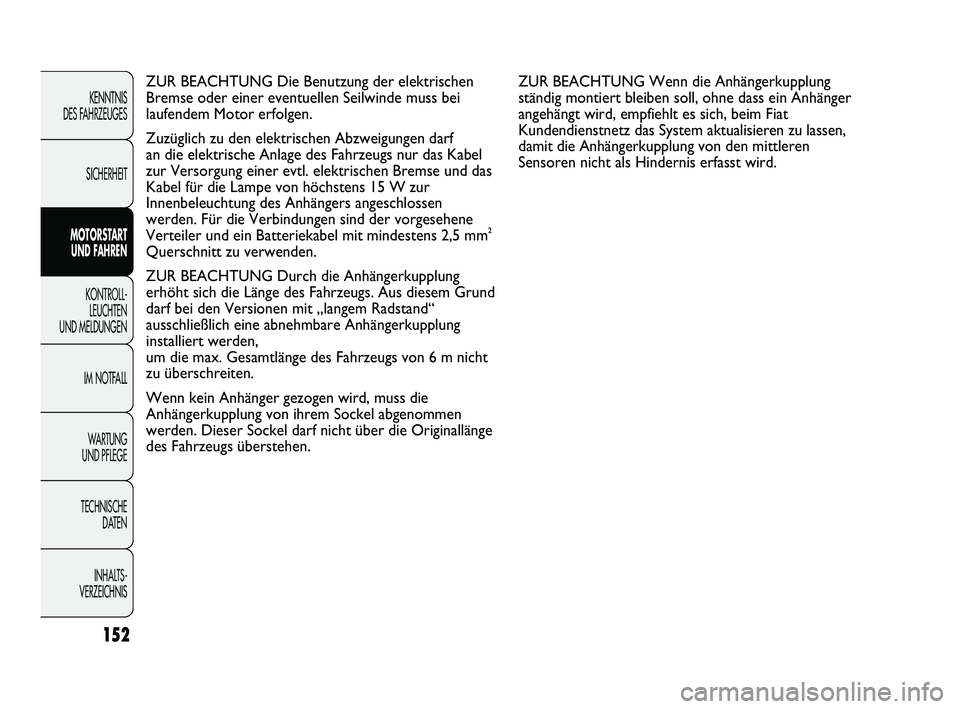

ZUR BEACHTUNG Die Benutzung der elektrischen
Bremse oder einer eventuellen Seilwinde muss bei
laufendem Motor erfolgen.
Zuzüglich zu den elektrischen Abzweigungen darf
an die elektrische Anlage des Fahrzeugs nur das Kabel
zur Versorgung einer evtl. elektrischen Bremse und das
Kabel für die Lampe von höchstens 15 W zur
Innenbeleuchtung des Anhängers angeschlossen
werden. Für die Verbindungen sind der vorgesehene
Verteiler und ein Batteriekabel mit mindestens 2,5 mm
2
Querschnitt zu verwenden.
ZUR BEACHTUNG Durch die Anhängerkupplung
erhöht sich die Länge des Fahrzeugs. Aus diesem Grund
darf bei den Versionen mit „langem Radstand“
ausschließlich eine abnehmbare Anhängerkupplung
installiert werden,
um die max. Gesamtlänge des Fahrzeugs von 6 m nicht
zu überschreiten.
Wenn kein Anhänger gezogen wird, muss die
Anhängerkupplung von ihrem Sockel abgenommen
werden. Dieser Sockel darf nicht über die Originallänge
des Fahrzeugs überstehen.ZUR BEACHTUNG Wenn die Anhängerkupplung
ständig montiert bleiben soll, ohne dass ein Anhänger
angehängt wird, empfiehlt es sich, beim Fiat
Kundendienstnetz das System aktualisieren zu lassen,
damit die Anhängerkupplung von den mittleren
Sensoren nicht als Hindernis erfasst wird.
143-156 DUCATO LUM D 1ed 24-02-2011 12:05 Pagina 152

164
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

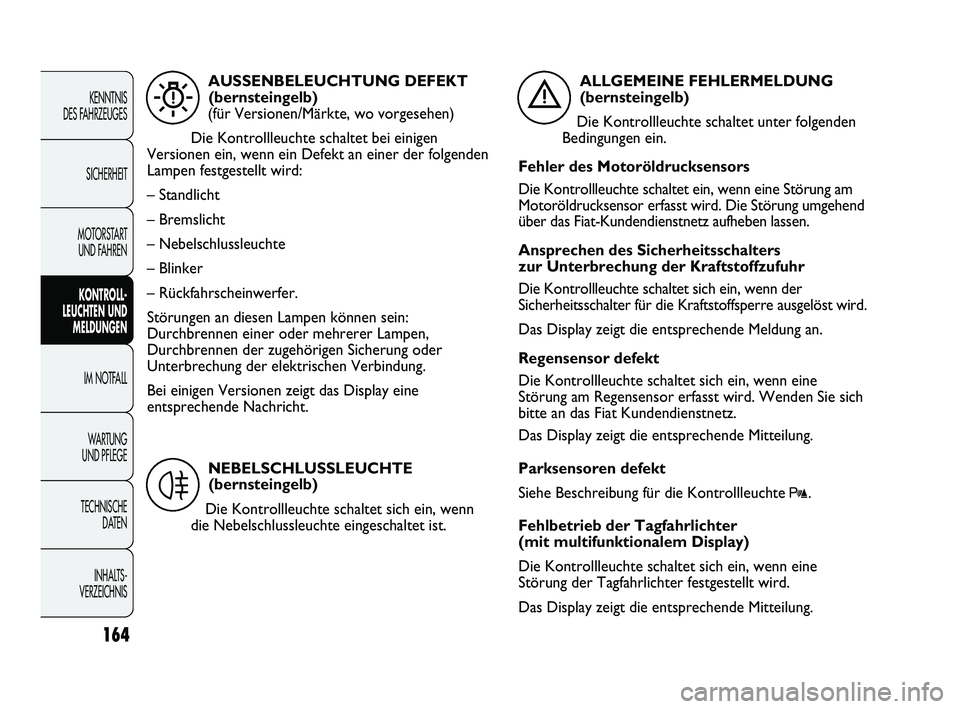

AUSSENBELEUCHTUNG DEFEKT
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet bei einigen
Versionen ein, wenn ein Defekt an einer der folgenden
Lampen festgestellt wird:
– Standlicht
– Bremslicht
– Nebelschlussleuchte
– Blinker
– Rückfahrscheinwerfer.
Störungen an diesen Lampen können sein:
Durchbrennen einer oder mehrerer Lampen,
Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
Bei einigen Versionen zeigt das Display eine
entsprechende Nachricht.
W
NEBELSCHLUSSLEUCHTE
(bernsteingelb)
Die Kontrollleuchte schaltet sich ein, wenn
die Nebelschlussleuchte eingeschaltet ist.
4
ALLGEMEINE FEHLERMELDUNG
(bernsteingelb)
Die Kontrollleuchte schaltet unter folgenden
Bedingungen ein.
Fehler des Motoröldrucksensors
Die Kontrollleuchte schaltet ein, wenn eine Störung am
Motoröldrucksensor erfasst wird. Die Störung umgehend
über das Fiat-Kundendienstnetz aufheben lassen.
Ansprechen des Sicherheitsschalters
zur Unterbrechung der Kraftstoffzufuhr
Die Kontrollleuchte schaltet sich ein, wenn der
Sicherheitsschalter für die Kraftstoffsperre ausgelöst wird.
Das Display zeigt die entsprechende Meldung an.
Regensensor defekt
Die Kontrollleuchte schaltet sich ein, wenn eine
Störung am Regensensor erfasst wird. Wenden Sie sich
bitte an das Fiat Kundendienstnetz.
Das Display zeigt die entsprechende Mitteilung.
Parksensoren defekt
Siehe Beschreibung für die Kontrollleuchte
t.
Fehlbetrieb der Tagfahrlichter
(mit multifunktionalem Display)
Die Kontrollleuchte schaltet sich ein, wenn eine
Störung der Tagfahrlichter festgestellt wird.
Das Display zeigt die entsprechende Mitteilung.
è
157-168 DUCATO LUM D 2ed 9-05-2011 9:24 Pagina 164

166
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

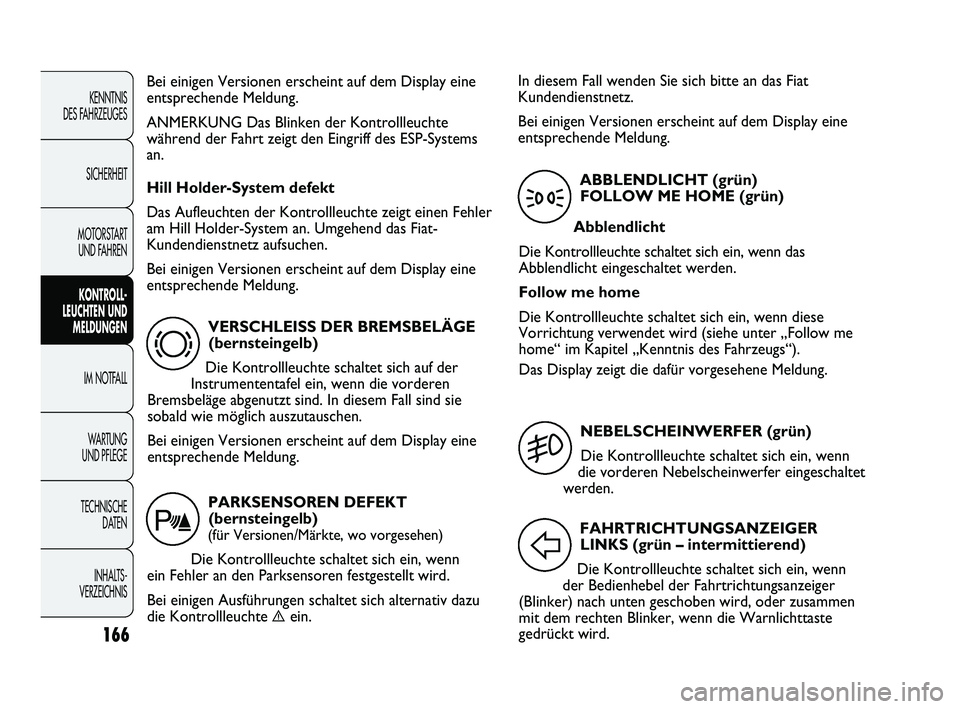

VERSCHLEISS DER BREMSBELÄGE
(bernsteingelb)
Die Kontrollleuchte schaltet sich auf der
Instrumententafel ein, wenn die vorderen
Bremsbeläge abgenutzt sind. In diesem Fall sind sie
sobald wie möglich auszutauschen.
Bei einigen Versionen erscheint auf dem Display eine
entsprechende Meldung.
d
Bei einigen Versionen erscheint auf dem Display eine
entsprechende Meldung.
ANMERKUNG Das Blinken der Kontrollleuchte
während der Fahrt zeigt den Eingriff des ESP-Systems
an.
Hill Holder-System defekt
Das Aufleuchten der Kontrollleuchte zeigt einen Fehler
am Hill Holder-System an. Umgehend das Fiat-
Kundendienstnetz aufsuchen.
Bei einigen Versionen erscheint auf dem Display eine
entsprechende Meldung.
PARKSENSOREN DEFEKT
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn
ein Fehler an den Parksensoren festgestellt wird.
Bei einigen Ausführungen schaltet sich alternativ dazu
die Kontrollleuchte
èein.
t
NEBELSCHEINWERFER (grün)
Die Kontrollleuchte schaltet sich ein, wenn
die vorderen Nebelscheinwerfer eingeschaltet
werden.
5
FAHRTRICHTUNGSANZEIGER
LINKS (grün – intermittierend)
Die Kontrollleuchte schaltet sich ein, wenn
der Bedienhebel der Fahrtrichtungsanzeiger
(Blinker) nach unten geschoben wird, oder zusammen
mit dem rechten Blinker, wenn die Warnlichttaste
gedrückt wird.
F
ABBLENDLICHT (grün)
FOLLOW ME HOME (grün)
Abblendlicht
Die Kontrollleuchte schaltet sich ein, wenn das
Abblendlicht eingeschaltet werden.
Follow me home
Die Kontrollleuchte schaltet sich ein, wenn diese
Vorrichtung verwendet wird (siehe unter „Follow me
home“ im Kapitel „Kenntnis des Fahrzeugs“).
Das Display zeigt die dafür vorgesehene Meldung.
3
In diesem Fall wenden Sie sich bitte an das Fiat
Kundendienstnetz.
Bei einigen Versionen erscheint auf dem Display eine
entsprechende Meldung.
157-168 DUCATO LUM D 2ed 9-05-2011 9:24 Pagina 166

198
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

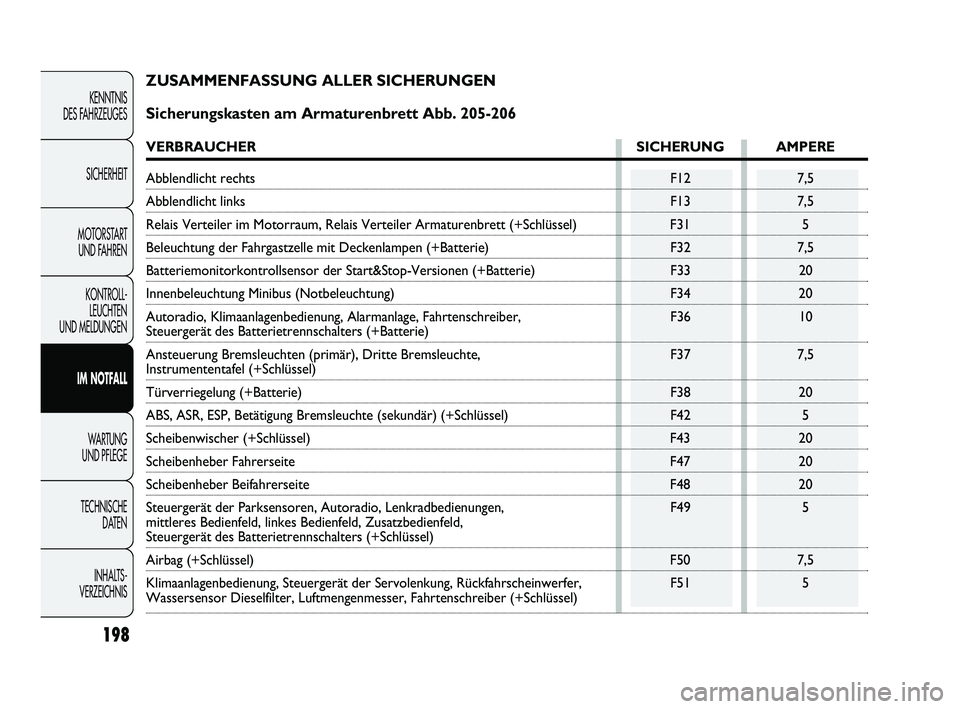

ZUSAMMENFASSUNG ALLER SICHERUNGEN
Sicherungskasten am Armaturenbrett Abb. 205-206
VERBRAUCHER SICHERUNG AMPERE
Abblendlicht rechts F12 7,5
Abblendlicht links F13 7,5
Relais Verteiler im Motorraum, Relais Verteiler Armaturenbrett (+Schlüssel) F31 5
Beleuchtung der Fahrgastzelle mit Deckenlampen (+Batterie) F32 7,5
Batteriemonitorkontrollsensor der Start&Stop-Versionen (+Batterie) F33 20
Innenbeleuchtung Minibus (Notbeleuchtung) F34 20
Autoradio, Klimaanlagenbedienung, Alarmanlage, Fahrtenschreiber, F36 10
Steuergerät des Batterietrennschalters (+Batterie)
Ansteuerung Bremsleuchten (primär), Dritte Bremsleuchte, F37 7,5
Instrumententafel (+Schlüssel)
Türverriegelung (+Batterie) F38 20
ABS, ASR, ESP, Betätigung Bremsleuchte (sekundär) (+Schlüssel) F42 5
Scheibenwischer (+Schlüssel) F43 20
Scheibenheber Fahrerseite F47 20
Scheibenheber Beifahrerseite F48 20
Steuergerät der Parksensoren, Autoradio, Lenkradbedienungen, F49 5
mittleres Bedienfeld, linkes Bedienfeld, Zusatzbedienfeld,
Steuergerät des Batterietrennschalters (+Schlüssel)
Airbag (+Schlüssel) F50 7,5
Klimaanlagenbedienung, Steuergerät der Servolenkung, Rückfahrscheinwerfer, F51 5
Wassersensor Dieselfilter, Luftmengenmesser, Fahrtenschreiber (+Schlüssel)
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 198

206
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●●
●●●

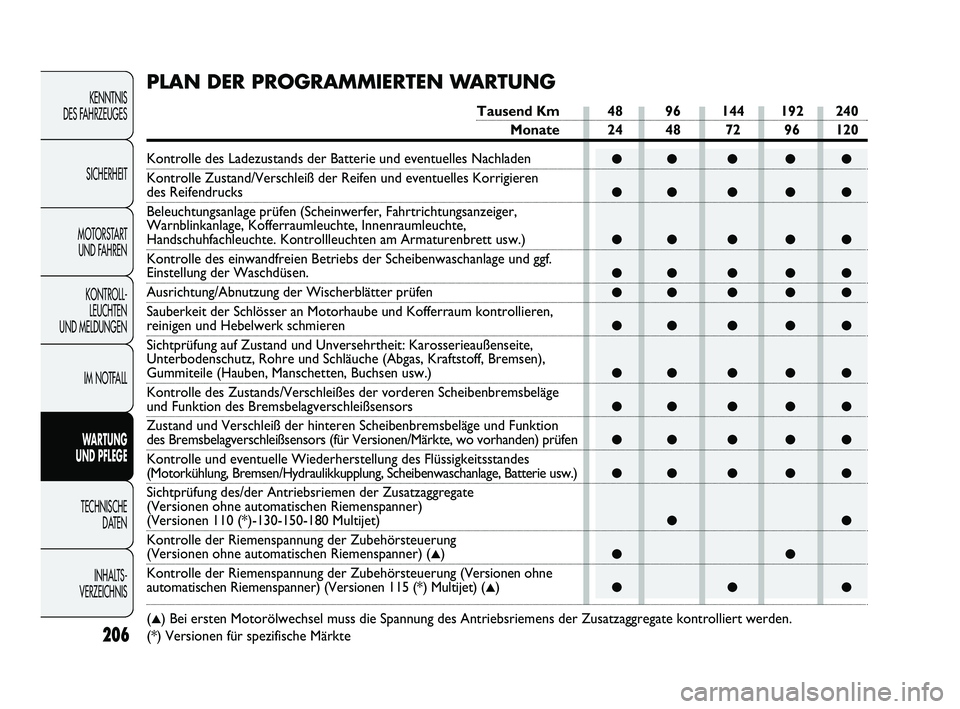

PLAN DER PROGRAMMIERTEN WARTUNG
Tausend Km 48 96 144 192 240
Monate 24 48 72 96 120
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen
Kontrolle Zustand/Verschleiß der Reifen und eventuelles Korrigieren
des Reifendrucks
Beleuchtungsanlage prüfen (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte. Kontrollleuchten am Armaturenbrett usw.)
Kontrolle des einwandfreien Betriebs der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.
Ausrichtung/Abnutzung der Wischerblätter prüfen
Sauberkeit der Schlösser an Motorhaube und Kofferraum kontrollieren,
reinigen und Hebelwerk schmieren
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche (Abgas, Kraftstoff, Bremsen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Kontrolle des Zustands/Verschleißes der vorderen Scheibenbremsbeläge
und Funktion des Bremsbelagverschleißsensors
Zustand und Verschleiß der hinteren Scheibenbremsbeläge und Funktion
des Bremsbelagverschleißsensors (für Versionen/Märkte, wo vorhanden) prüfen
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, Bremsen/Hydraulikkupplung, Scheibenwaschanlage, Batterie usw.)
Sichtprüfung des/der Antriebsriemen der Zusatzaggregate
(Versionen ohne automatischen Riemenspanner)
(Versionen 110 (*)-130-150-180 Multijet)
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner) (▲)
Kontrolle der Riemenspannung der Zubehörsteuerung (Versionen ohne
automatischen Riemenspanner) (Versionen 115 (*) Multijet) (▲)
(
▲) Bei ersten Motorölwechsel muss die Spannung des Antriebsriemens der Zusatzaggregate kontrolliert werden.
(*) Versionen für spezifische Märkte
205-226 DUCATO LUM D 3ed 19-10-2011 9:40 Pagina 206

217
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

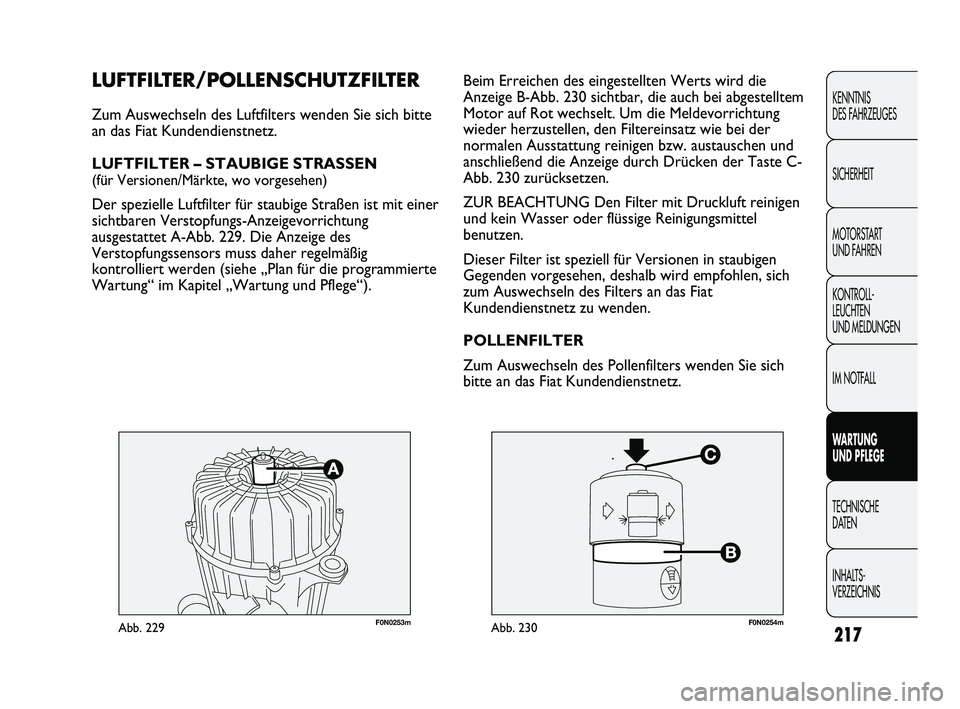

F0N0253mAbb. 229F0N0254mAbb. 230
Beim Erreichen des eingestellten Werts wird die
Anzeige B-Abb. 230 sichtbar, die auch bei abgestelltem
Motor auf Rot wechselt. Um die Meldevorrichtung
wieder herzustellen, den Filtereinsatz wie bei der
normalen Ausstattung reinigen bzw. austauschen und
anschließend die Anzeige durch Drücken der Taste C-
Abb. 230 zurücksetzen.
ZUR BEACHTUNG Den Filter mit Druckluft reinigen
und kein Wasser oder flüssige Reinigungsmittel
benutzen.
Dieser Filter ist speziell für Versionen in staubigen
Gegenden vorgesehen, deshalb wird empfohlen, sich
zum Auswechseln des Filters an das Fiat
Kundendienstnetz zu wenden.
POLLENFILTER
Zum Auswechseln des Pollenfilters wenden Sie sich
bitte an das Fiat Kundendienstnetz.LUFTFILTER/POLLENSCHUTZFILTER
Zum Auswechseln des Luftfilters wenden Sie sich bitte
an das Fiat Kundendienstnetz.
LUFTFILTER – STAUBIGE STRASSEN
(für Versionen/Märkte, wo vorgesehen)
Der spezielle Luftfilter für staubige Straßen ist mit einer
sichtbaren Verstopfungs-Anzeigevorrichtung
ausgestattet A-Abb. 229. Die Anzeige des
Verstopfungssensors muss daher regelmäßig
kontrolliert werden (siehe „Plan für die programmierte
Wartung“ im Kapitel „Wartung und Pflege“).
205-226 DUCATO LUM D 3ed 19-10-2011 9:41 Pagina 217
