2012 CITROEN JUMPER MULTISPACE stop start

2

Innholdsfortegnelse
Fjernbetjening 19Nøkkel 20Alarm 21Dører 22Instrumentpanel 26Regulering av klokkeslett 27Kontrollamper 28Drivstoffmåler 34Kjølevæske 34Indikator for vedlikehold 35Styrkereguleringav instrument-bordbelysning 36Girkasser 37Indikator for girskifte 37Automatisk girkasse 38Regulering av ratt 41Start og stopp 41
Betjeningav lys 42vindusvisker 45Hastighetsregulator 47Hastighetsbegrenser med fast fart 49Hastighetsbegrenser 50Varmesystem/Manueltstyrt klimaanlegg 53automatisk 55Avising og avdugging 59Ventilasjon bak 61Ekstra varmeanlegg 62Seter 65Dobbelt forsete med 2 plasser6r7Bakseter 69Konfigurasjon av seter 76Innredning i kupeen 77Taklamper 80Soner for køfribrikke/
parkeringssone 81Innredning av sitteplasser 81Bakstilling 84Speil 87El-vindusheiser 89
Presentasjon4Utvendig 5Riktig installering 10Sikt 12Kjøring 13Kupékonfigurasjoner 14Innredning bak 14Barn i bilen 15Ventilasjon 16Økonomisk ogmiljøvennlig kjøring 17
Parkeringbrems 90Varselblink 90Ryggevarsler 91Horn 92ABS (antiblokkering av hjul) 92EVA 92(ASR) og (ESP) 93Sikkerhetsseler 94Kollisjonsputer 97Sidekollisjonsputer 99Kollisjonsputer foran 100Nøytralisering av kollisjonsputepassasjer 100Barneseter 101ISOFIX-seter 103Anbefalte seter 106
2. KLAR TIL Å KJØRE
19-41
4. SIKKERHET
90-108
1. OVERSIKT OVER BILEN
4-183. ERGONOMIog KOMFORT 42-89

Førerplass

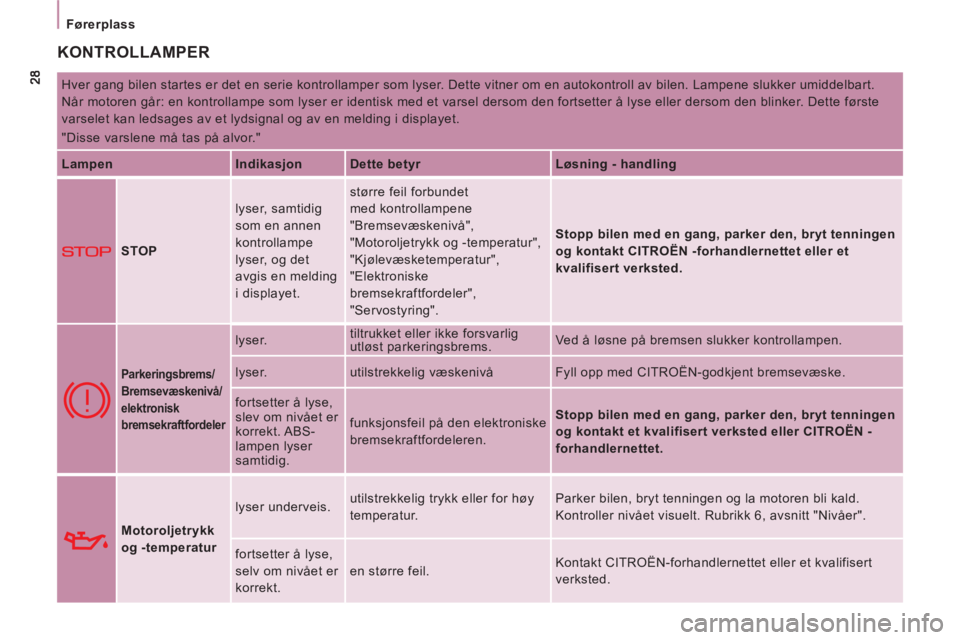

KONTROLLAMPER

Hver gang bilen startes er det en serie kontrollamper som lyser. Dette vitner om en autokontroll av bilen. Lampene slukker umiddelbart.
Når motoren går: en kontrollampe som lyser er identisk med et varsel dersom den fortsetter å lyse eller dersom den blinker. Dette første
varselet kan ledsages av et lydsignal og av en melding i displayet.
"Disse varslene må tas på alvor."

Lampen
Indikasjon
Dette betyr
Løsning - handling



STOP lyser, samtidig
som en annen
kontrollampe
lyser, og det
avgis en melding
i displayet. større feil forbundet
med kontrollampene
"Bremsevæskenivå",
"Motoroljetrykk og -temperatur",
"Kjølevæsketemperatur",
"Elektroniske
bremsekraftfordeler",
"Servostyring".
Stopp bilen med en gang, parker den, bryt tenningen
og kontakt CITROËN -forhandlernettet eller et
kvalifisert verksted.




Parkeringsbrems/
Bremsevæskenivå/
elektronisk
bremsekraftfordeler


lyser. tiltrukket eller ikke forsvarlig
utløst parkeringsbrems. Ved å løsne på bremsen slukker kontrollampen.
lyser. utilstrekkelig væskenivå Fyll opp med CITROËN-godkjent bremsevæske.
fortsetter å lyse,
slev om nivået er
korrekt. ABS-
lampen lyser
samtidig. funksjonsfeil på den elektroniske
bremsekraftfordeleren.
Stopp bilen med en gang, parker den, bryt tenningen
og kontakt et kvalifisert verksted eller CITROËN -
forhandlernettet.



Motoroljetrykk
og -temperatur lyser underveis. utilstrekkelig trykk eller for høy
temperatur. Parker bilen, bryt tenningen og la motoren bli kald.
Kontroller nivået visuelt. Rubrikk 6, avsnitt "Nivåer".
fortsetter å lyse,
selv om nivået er
korrekt. en større feil. Kontakt CITROËN-forhandlernettet eller et kvalifisert
verksted.

ABS
ESP
31


Førerplass

KLAR
TI
L Å KJ
ØRE
2


Lampen
Indikasjon
Dette betyr
Løsning - handling


Servostyring lyser. funksjonsfeil. Bilen bevarer klassisk styring uten servo. Få systemet sjekket
i CITROËN-forhandlernettet eller et kvalifi sert verksted.

Detektering av
åpning lyser samtidig
som det gis en
melding. en dør er ikke forsvarlig lukket. Sjekk at dørene i førerhuset, bakdørene, sidedøren og
panseret er forsvarlig lukket (dersom bilen er utstyrt med
alarm).

Bakstilling med
luftfjæring med
kompensering blinker. unormal forskjell mellom den
terskelhøyden som er detektert
og den optimale terskelhøyden. Automatisk korrigering: kjør sakte (ca. 10 km/t) til
lampen slukker.
Manuell korrigering: tilbake til optimal terskelhøyde som
har forblitt i øverste eller laveste posisjon. Rubrikk 3,
avsnitt "Bakre hjuloppheng".
lyser ved start
eller under
kjøring. feil på luftfjæringen med
kompensering. Stopp bilen med en gang. Kontakt CITROËN-
forhandlernettet eller et kvalifisert verksted.


ABS fortsetter å lyse. feil på ABS-systemet. Bilens klassiske bremsesystem fungerer selv om servobremsen
ikke virker, men vi anbefaler at du stopper bilen. Kontakt
CITROËN-forhandlernettet eller et kvalifi sert verksted.


ESP blinker. ESP-regulering har blitt koblet inn Systemet optimaliserer bilens styrbarhet og bedrer
bilens retningsstabilitet. Rubrikk 4, avsnitt "Sikkerhet
under kjøring".
fortsetter å lyse. funksjonsfeil. Eks.: for lite luft
i dekkene. Eks.: Kontroller dekktrykket. Kontakt CITROËN-
forhandlernettet eller et kvalifi sert verksted for å sjekke dette.
fortsetter å lyse
med dioden på
knappen (på
dashbordet). nøytralisering når initiert av
fører. Systemets funksjon er nøytralisert.
Aktiveres igjen automatisk over 50 km/t eller etter å ha
trykket på knappen (på instrumentpanelet).

39


Girkasser og ratt

KLAR
TI
L Å KJ
ØRE
2


Start av bilen

Slik startes bilen når motoren går og
funksjon P
er valgt:
For å oppnå hurtig akselerasjon uten
å skifte gir med velgerspaken, trykkes
gasspedalen i bunn (kick-down),
forbi det harde punktet. Dette medfører
automatisk nedgiring eller girkassen holdes
i det aktuelle giret til motoren når det
maksimale turtall.
Ved kjøring i nedoverbakke, vil det
automatisk gires ned slik at man
oppnår effektiv motorbrems og effektiv
akselerasjonsevne.
Dersom du brått slipper foten fra
gasspedalen, vil ikke systemet gire opp.
Dette øker sikkerheten.
Dersom man stopper bilen når girhendelen
er i posisjon D
(drive), vil man ved å trå
på bremsepedalen aktivere et system som
begrenser vibreringer.
- slipp deretter forsiktig trykket
fra bremsepedalen. Bilen
kjører.


- NB: trå på bremsepedalen for
å komme ut av P
posisjonen,

- velg ønsket posisjon R
eller D
,

- slipp deretter forsiktig trykket
fra bremsepedalen. Bilen
kjører.
Du kan også starte bilen når denne er i
posisjon N
.


- Hold foten på
bremsen, og løsne på
parkeringsbremsen,

- velg ønsket posisjon ( R
, D
,
eller M
),



- Velg posisjon D
. Girkassen vil da automatisk velge det gir
som passer best, avhengig av følgende
parametre:


- kjørestil,

- veiforhold,

- bilens belastning.
Girkassen vil hele tiden automatisk tilpasse
seg med det funksjonsprogrammet som
passer best til kjøreforholdene.

Revers



- Velg posisjon R
mens bilen
står stille og bremsepedal er
trykket inn.



Bilen står stille, start av motoren



- Velg posisjon P
med
parkeringsbremsen tiltrukket
eller utløst for å parkere
og
for å starte
motoren.
Dersom girvelgeren er i posisjon P
og batteriet er defekt, er det umulig å
velge en annen posisjon.


- Du kan også velge posisjonen N

med parkeringsbremsen tiltrukket
for å parkere
og starte
mtoren.

Dersom posisjonen N
legges inn ved et
uhell under kjøring, la motoren gå på
tomgang før du igjen legger over i posisjon D

for å akselerere.

41
KLAR
TI
L Å KJ
ØRE
2
START OG STOPP

Nøkkelen

Sørg for ikke å sette nøkkelen i kontakt med
fett, smuss, regn eller annet fuktig materiale.
En tung gjenstand festet til nøkkelen
(nøkkelring osv.) som veier tungt på
nøkkelen når den står i tenningen kan
forårsake funksjonsfeil.
Posisjon Start.
Starteren er aktivert, motoren går, slipp
nøkkelen.

Posisjon STOP
: tenningslås.
Tenningen er av. Drei rattet til det låses.
Ta ut nøkkelen.

Riktig fremgangsmåte ved start

Dersom denne lampen lyser,
betyr det at en dør ikke er
forsvarlig lukket. Få det sjekket!

Kontrollampe for gløding av diesel
Dersom temperaturen er
tilstrekkelig høy, vil lampen lyse i
under etter ett sekund. Du kan da
starte motoren umiddelbart.
I kaldt vær, vent til denne lampen slukker og
drei deretter på tenningsnøkkelen (posisjon
Start) til motoren starter.



Riktig fremgangsmåte ved stopp


Ta vare på motoren og på girkassen
Før tenningen brytes, la motoren gå i noen
sekunder slik at turboladeren (dieselmotor)
kan sakne.
Gi ikke gass når tenningen brytes.
Det er ikke nødvendig å sette bilen i gir etter
at bilen er parkert.

Posisjon Igangsetting og tilbehør.
For å løse ut rattet, drei lett på det mens
nøkkelen vris rundt. I denne posisjonen
fungerer visse tilbehør.
Kontrollampe om åpen dør

HØYDE- OG DYBDEREGULERING AV RATTET

Mens bilen står stille, frigjør rattet ved å føre
ned hendelen.
Reguler rattet i høyden og i dybden, og lås
deretter ved å trekke hendelen helt ut. Start og stopp Girkasser og ratt

DIESEL
121
Drivstoff

KONTROLLER
6

NØYTRALISERT DRIVSTOFFKRETSLØP

Ved kraftige støt vil en "sjokksensor"
automatisk bryte drivstofftilførselen til
motoren.
HÅNDPUMPE DIESEL



Dersom du slipper opp for drivstoff,
må dieseoljesystemet settes i gang på nytt:


- fyll minst fem liter dieseolje på tanken,

- aktiver den manuelle pumpen i
motorrommet under dekselet til du ser
at det er drivstoff i den gjennomsiktlige
slangen i motorrommet,

- bruk starteren til motoren går. Lampen blinker samtidig som en
melding vises i displayet.
Sjekk at det ikke forekommer lekkasje
eller drivstofflukt på utsiden av bilen og
gjenopprett drivstofftilførselen:


- skru av tenningen (posisjon STOP),

- ta ut tenningsnøkkelen,

- sett i tenningsnøkkelen igjen,

- skru på tenningen og start bilen.
Kvaliteten på drivstoffet som brukesi biler med dieselmotor Kvaliteten på drivstoffet som brukes i biler med bensinmotor

Dieselmotorene er helt kompatible med
biodrivstoff som er i overensstemmelse med
de aktuelle og fremtidige europeiske normer
(diesel som overholder normen EN 590,
blandet med et biodrivstoff som overholder
normen EN 14214) og som distribueres på
bensinstasjoner (mulighet for innblanding av
0 til 7 % fettsyre metylester).
Biodrivstoff B30 kan brukes på visse
dieselmotorer, men dette er under forutsetning
at man strengt overholder de forskjellige
vedlikeholdsbetingelsene. Ta kontakt med
CITROËN-forhandlernett eller et kvalifi sert
verksted.
Bruk av alt annet (bio)drivstoff (ren eller
utblandet vegetabilsk eller animalsk olje,
fyringsolje, osv.) er strengt forbudt (risiko for
skader på motoren og på drivstoffkretsen).

Bensinmotorene er helt kompatible med
biodrivstoff av typen E10 eller E24 (som
inneholder 10 % eller 24% etanol) som er
i samsvar med de europeiske normene
EN 228 og EN 15376.
Drivstoff av typen E85 (som inneholder
85 % etanol) skal kun brukes i biler som
selges for denne typen drivstoff (BioFlex-
modeller). Etanolkvaliteten må overholde
den europeiske normen EN 15293.
Det er bare i Brasil det selges biler som kan
bruke drivstoff som inneholder inntil 100 %
etanol (type E100).

124


Reparere et hjul

SETT FOR MIDLERTIDIG
REPARASJON AV DEKK
Verktøyet er plassert på venstre side bak.
Settet for midlertidig reparasjon av dekk
består av en kompressor og en flaske
(med et tetningsprodukt).
Slik brukes settet


- Skru av tenningen,

- lim etiketten for hastighetsbegrensning
på rattet for å huske at et hjul bare kan
brukes midlertidig,

- kontroller at knappen A
er vippet til
posisjon " 0
",

- kople slangen på flasken 1
til ventilen på
det dekket som skal repareres,

- kople den elektriske kontakten på
kompressoren til bilens 12 V-kontakt,

- start bilen og la motoren gå,

- start kompressoren ved å trykke
knappen A
til posisjon " 1
" helt til
dekktrykket når 2,0 bar,
Biler som leveres med sett for
midlertidig reparasjon av dekk er
ikke utstyrt med hverken reservehjul eller
tilhørende verktøy (jekk, hjulsveiv osv.).
- fjern kompressoren, klips løs og rydd
flasken bort i en tett pose slik at det ikke
søles væske ut i bilen,

- kjør med en gang i ca. tre kilometer, i lav
hastighet (mellom 20 og 60 km/t) for å
tette punkteringen,

- stopp bilen for å sjekke reparasjonen og
trykket,
Dersom det er umulig å nå denne
trykkverdien innen ca. ti minutter, betyr
det at dekket ikke kan repareres. Kontakt
et CITROËN-verksted eller et kvalifisert
verksted.

9.27
06
1
2
4
3
6
5
KOPIERE EN CD PÅ HARDDISKEN
Ve l
g "Audio functions", velg CD ogtrykk på bryteren for å bekrefte.
Sett inn en lyd-CD eller en MP3-
kompilasjon og trykk på tasten
MENU.
Ve l
g "Copy CD to Jukebox" og trykk påbryteren for å bekrefte.
Ve l
g bokstavene én etter en, og velg "OK" for å bekrefte.
Kate
gorien "Auto Creation" kopierer automatisk CD-en somstandard i et album av typen "album nr....".

Lyd-CD-en eller MP3-kompilasjonen er kopiert på harddisken.
Kopierin
gen varer i opp til 20 minutter, avhengig av CD-platens
varighet. Under denne kopieringsfasen, kan du ikke lytte til denCD-platene og albumene som allerede er registrert på harddisken.

Dersom det ikke dreier seg om en CD MP3, vil Jukebox funksjonen
automatisk komprimere CD-en til MP3-format. Komprimeringen kan vare ca. 20 minutter avhengig av CD-platens varighet. For en DVD kan det ta
opp til 120 minutter. Under denne komprimeringsfasen, kan du ikke lytte til
de CD-platene og albumene som allerede er registrert på harddisken.

Et langt trykk på tasten SOURCE starter kopieringen av CD-platen.
Audio functions
OK
Copy CD to Jukebox
Ve lg "Copy complete CD" for å kopiere
hele CD-platen og trykk på bryteren for å bekrefte.
Copy complete CD
For å stanse kopieringen, gjenta punkt2 til 3. Velg "Stop the copy" og trykk på knappen for å bekrefte.
Stop the copy

Det er ikke mulig å kopiere fi ler fra Jukebox til en CD.
Funks
jonen "Stop the copy" (stopp kopiering) vil ikke slette fi lene som allerede er overf¯rt til Jukeboxens harddisk.
