2012 CITROEN JUMPER MULTISPACE air condition

57

Ventilatie

ERGONOMIE en COMFOR
T
3


Regeling luchtopbrengst
De luchtopbrengst kan vergroot of
verkleind worden door respectievelijk
de toets "kleine propeller"
of "grote
propeller"
in te drukken.
Het symbool van de luchtopbrengst op het
display, de propeller, wordt afhankelijk van
de ingestelde waarde geleidelijk voller.
Handmatig verstellen

Al naar gelang uw wensen kunt u de
automatische bediening van het systeem
handmatig aanpassen. De overige functies
worden automatisch geregeld. Bij het
indrukken van de toets AUTO
zal het systeem
weer volledig automatisch functioneren.
Toevoer van buitenlucht/
luchtrecirculatie
Bij het indrukken van deze toets
wordt de lucht in het interieur
gerecirculeerd. Het symbool van
de luchtrecirculatie wordt weergegeven.
De luchtrecirculatie dient om de toevoer van
buitenlucht bij stank en stofoverlast af te
sluiten. Gebruik de luchtrecirculatie alleen
als dit echt nodig is (om te voorkomen dat
de ruiten beslaan en de luchtkwaliteit in het
interieur achteruitgaat).
Druk de toets zodra de luchtrecirculatie niet
meer nodig is nogmaals in om de toevoer
van buitenlucht te hervatten.
Regeling luchtverdeling
Druk deze toets herhaalde malen
in om de luchtstroom te verdelen
naar:


- de voorruit,

- de voorruit en de beenruimte,

- de beenruimte,

- de linker, rechter en middelste
ventilatieroosters en de beenruimte,

- de linker, rechter en middelste
ventilatieroosters.

Uitschakelen van het systeem
Druk op de toets "kleine propeller"

van de luchtopbrengstregeling tot
het symbool van de propeller is
verdwenen.
Alle functies van de airconditioning worden dan
uitgeschakeld, behalve de luchtrecirculatie en
de achterruitverwarming (volgens uitvoering).
De ingestelde waarde wordt niet meer
geregeld en verdwijnt van het display.
Het is raadzaam om niet langdurig met
uitgeschakelde airconditioning te rijden.
Druk op de toets "grote propeller"

van de luchtopbrengstregeling 7 of
op de toets AUTO
om het systeem
weer met de laatst ingestelde
waarden in te schakelen.
Airconditioning AAN/UIT
Druk op deze toets: het symbool
A/C
wordt weergegeven en de
airconditioning wordt geactiveerd.
Druk nogmaals op deze toets om de
aircondioning uit te schakelen.

58

Ventilatie

GEBRUIKSVOORSCHRIFTVOOR DE VENTILATIE EN DE
AIRCONDITIONING
Ventilatieroosters


Houd de ventilatieroosters altijd open
Voor een optimale verdeling van de warme
of koude lucht over het interieur hebt u de
beschikking over ventilatieroosters in het
midden en opzij, die gekanteld en naar
links of rechts en naar het bovenlichaam
van de voorste inzittenden gedraaid kunnen
worden. Sluit de ventilatieroosters niet,
maar richt de luchtstroom voor een optimaal
comfort tijdens het rijden naar de zijruiten.
Uitstroomopeningen naar de beenruimte in
de auto completeren het geheel.


Interieurfilter, koolstoffilter

Zorg ervoor dat dit filter in goede staat
verkeert en laat de filterelementen
regelmatig vervangen.
Zie in rubriek 6 het gedeelte
"Controles".
Airconditioning

Voor een doeltreffende werking van de
airconditioning moeten de ruiten onder alle
weersomstandigheden gesloten zijn. Als
de auto echter langdurig in de zon heeft
gestaan en de temperatuur in het interieur
zeer hoog blijft, kunnen de ruiten wel
even geopend worden om de ventilatie te
bevorderen. Het is raadzaam de stand AUTO
zo veel mogelijk te gebruiken: het
systeem regelt de luchtopbrengst, de
comforttemperatuur in het interieur, de
luchtverdeling, de luchttoevoer of -
recirculatie automatisch en optimaal aan de
hand van de door u ingestelde waarde.
Laat de airconditioning minimaal één keer
per maand 5 à 10 minuten functioneren om
het systeem in perfecte staat te houden.
Condensvorming in de airconditioning kan
ertoe leiden dat er zich een klein plasje
water onder de auto vormt, dit is een
normaal verschijnsel.
Gebruik de airconditioning niet als deze
niet koelt en laat het systeem in dat
geval door het CITROËN-netwerk of een
gekwalificeerde werkplaats controleren.

59

Ventilatie

ERGONOMIE en COMFOR
T
3

Schakel de airconditioning in.


Handbediening

Zet de knop van de
temperatuurregeling in deze stand.
Zet de aanjager in de hoogste
stand.
ONTDOOIEN EN ONTWASEMEN

Schakel zodra de
omstandigheden dit toelaten de
toevoer van buitenlucht weer in
om de lucht in het interieur te
verversen (lampje uit). Zet de schakelaar van de
luchtverdeling in deze stand.

60

Ventilatie
Druk bij draaiende motor op deze toets
om de achterruitverwarming en/of de
verwarming van de elektrisch verstelbare
buitenspiegels in te schakelen.
Deze functie wordt uitgeschakeld:


- door op de toets te drukken,

- door de motor af te zetten,

- automatisch, om onnodig stroomverbruik
te voorkomen.



Achterruitverwarming en/of verwarming buitenspiegels



Automatische airconditioning:
programma "zicht"
Voor het snel ontwasemen of ontdooien van
de ruiten (bij vocht, veel inzittenden, vorst)
kan het programma "comfort" (AUTO) niet
toereikend blijken.
Kies dan het programma "zicht". Het
verklikkerlampje van het programma
"zicht" gaat branden.
Het systeem schakelt de airconditioning
in, regelt de luchtopbrengst, schakelt
de achterruitverwarming in en stuurt de
optimale luchtstroom naar de voorruit en de
zijruiten.
De luchtrecirculatie wordt uitgeschakeld.

61

Ventilatie

ERGONOMIE en COMFOR
T
3

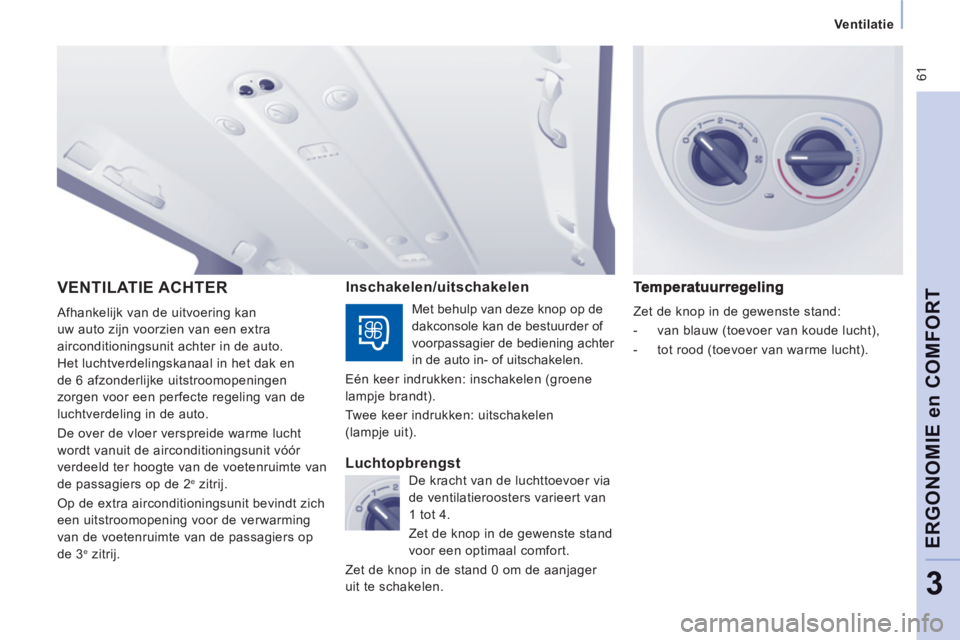

VENTILATIE ACHTER

Afhankelijk van de uitvoering kan
uw auto zijn voorzien van een extra
airconditioningsunit achter in de auto.
Het luchtverdelingskanaal in het dak en
de 6 afzonderlijke uitstroomopeningen
zorgen voor een perfecte regeling van de
luchtverdeling in de auto.
De over de vloer verspreide warme lucht
wordt vanuit de airconditioningsunit vóór
verdeeld ter hoogte van de voetenruimte van
de passagiers op de 2
e zitrij.
Op de extra airconditioningsunit bevindt zich
een uitstroomopening voor de verwarming
van de voetenruimte van de passagiers op
de 3
e zitrij.
Zet de knop in de gewenste stand:


- van blauw (toevoer van koude lucht),

- tot rood (toevoer van warme lucht).


Inschakelen/uitschakelen
Luchtopbren
gst
De kracht van de luchttoevoer via
de ventilatieroosters varieert van
1 tot 4.

Zet de knop in de gewenste stand
voor een optimaal comfort.
Zet de knop in de stand 0 om de aanjager
uit te schakelen. Met behulp van deze knop op de
dakconsole kan de bestuurder of
voorpassagier de bediening achter
in de auto in- of uitschakelen.
Eén keer indrukken: inschakelen (groene
lampje brandt).
Twee keer indrukken: uitschakelen
(lampje uit).

11 0


Trekken van een aanhanger

Gebruik daarom een zo hoog mogelijke
versnelling om het toerental te beperken en
pas uw snelheid aan.
Let in elk geval goed op de aanwijzing van
de koelvloeistoftemperatuurmeter.
Banden
Controleer de bandenspanning van
de auto (zie rubriek 8 in het gedeelte
"Identificatie") en de aanhanger en breng
deze indien nodig op de juiste waarde.
Trekhaak

Wij raden u aan gebruik te maken van
originele CITROËN-trekhaken en hun
kabelset, die tijdens de ontwikkeling
van uw auto uitgebreid zijn getest en
gehomologeerd en de montage hiervan toe
te vertrouwen aan het CITROËN-netwerk.
In geval van montage buiten het
CITROËN-netwerk, moet deze montage
worden uitgevoerd met gebruikmaking van
de voorbereide geïntegreerde elektrische
voorzieningen aan de achterzijde van
de auto en de voorschriften van de
constructeur.
Conform de algemene voorschriften die
hierboven zijn vermeld, attenderen wij u
op het risico dat het monteren van een
trekhaak of elektrisch accessoire zonder
artikelnummer van CITROËN met zich
meebrengt. Hierdoor kunnen storingen in het
elektrisch systeem van uw auto ontstaan.
Raadpleeg eerst de fabrikant. Als het verklikkerlampje van
de koelvloeistoftemperatuur
gaat branden, stop dan zo snel
mogelijk en zet de motor af.

Gebruiksvoorschrift

Onder zeer zware gebruiksomstandigheden
(het trekken van het maximale
aanhangergewicht op een steile helling bij
hoge temperatuur) wordt de airconditioning
automatisch uitgeschakeld, zodat de
prestaties van de motor weer kunnen
worden verhoogd.
Zie in de rubriek 6 het gedeelte
"Niveaus".
Remmen
Het trekken van een aanhanger vergroot de
remweg. Rijd met matige snelheid, schakel
tijdig terug, rem geleidelijk.

Zijwind
De zijwindgevoeligheid van de auto is groter.
Rijd daarom soepel en met matige snelheid.

ABS/ESP
Het ABS of ESP werkt uitsluitend op de auto
en niet op de aanhanger.

Parkeerhulp achter
Bij het trekken van een aanhanger is de
parkeerhulp uitgeschakeld.

Controles

ONDERHOU
D
6

CONTROLES


Accu

Laat uw accu voor de winter door het
CITROËN-netwerk of een gekwalificeerde
werkplaats controleren.


Remblokken

De slijtage van de remblokken is sterk
afhankelijk van de rijstijl, vooral bij
stadsverkeer en veel korte ritten. Hierdoor kan
het noodzakelijk blijken om de remblokken
vaker, tussen twee onderhoudscontroles door,
te laten controleren.
Als het remvloeistofniveau te laag is, kan dit
behalve door lekkage van het remsysteem
ook veroorzaakt worden door slijtage van de
remblokken.


Slijtage remschijven/-trommels

Raadpleeg voor meer informatie over de
controle van uw remschijven/-trommels het
CITROËN-netwerk of een gekwalificeerde
werkplaats.

Handrem

Als de handrem een te grote slag heeft
of als het systeem minder goed werkt,
moet de handrem zelfs tussen twee
onderhoudscontroles worden afgesteld.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Oliefilter

Vervang het oliefilterelement regelmatig,
volgens het onderhoudsschema.
Koolstoffilter en interieurfilter

Het koolstoffilter zorgt ervoor dat stofdeeltjes
permanent en krachtig gefilterd worden.
Een verstopt interieurfilter vermindert de
prestaties van de airconditioning en kan
nare geuren in het interieur veroorzaken.
Wij adviseren u een gecombineerd
interieurfilter de gebruiken. Danzij het
specifieke tweede actieve filter, draagt
het bij aan de zuivering van de door de
inzittenden ingeademde lucht en aan
een schoon interieur (vermindering van
allergische reacties, onaangename geuren
en vette aanslag).
Raadpleeg het onderhoudsboekje voor
informatie over het vervangingsinterval van
de filterelementen.
Als de omgeving (veel stof) en de
gebruiksomstandigheden van de auto (veel
stadsverkeer) daartoe aanleiding geven,
moeten de filters twee keer zo vaak worden
vervangen.

Roetfilter (diesel)

Het roetfilter levert een
actieve bijdrage aan het
verbeteren van de luchtkwaliteit
door het tegenhouden van
onverbrande vuildeeltjes. Dit wordt
automatisch en periodiek geregeld door het
motormanagementsysteem.
Dit lampje gaat branden als er kans is op
verstopping van het roetfilter.
Deze waarschuwing wijst op een
beginnende verzadiging van het roetfilter
(veelvuldige stadsritten: lage snelheden,
verkeersopstoppingen…).
Raadpleeg het CITROËN-netwerk of
een gekwalificeerde werkplaats als deze
waarschuwing niet verdwijnt.
Als langdurig met zeer lage snelheid wordt
gereden of de motor langdurig stationair
draait, kan bij gasgeven soms rook uit de
uitlaat waargenomen worden. Dit heeft geen
invloed op de prestaties van de auto en
heeft geen gevolgen voor het milieu.
Om het filter te regenereren wordt
aangeraden zo spoedig mogelijk, als de
verkeerssituatie dit toelaat, gedurende ten
minste 5 minuten met een snelheid van
meer dan 60 km/h te gaan rijden (tot de
waarschuwing verdwijnt). Raadpleeg in rubriek 6 het gedeelte
"Onder de motorkap".

137


Zekering vervangen
SNEL WEER OP WE
G
7

ZEKERINGEN DASHBOARD(RECHTERZIJDE)



- Kantel het opbergvak omlaag en trek
het met kracht naar buiten om bij de
zekeringen te komen.

Zekering


A (Ampère)


Functie


1


15
Ruitenwisser achter


2


-
Vrij


3


5
Elektronische eenheid airbags


4


10
Sensor verdraaiing stuurwiel, diagnoseaansluiting, sensor
ESP, handbediende ventilatie, schakelaar koppelingspedaal,
koplampverstelling, pomp roetfilter


5


30
Elektrisch verstelbare buitenspiegels, motor ruitbediening
passagierszijde


6


30
Voeding ruitbediening vóór


7


5
Plafonniers en verlichting dashboardkastje


8


20
Multifunctioneel display, sirene inbraakalarm, autoradio,
CD-wisselaar, autoradio/telefoon, servicecentrale
trekhaakaansluiting (montage achteraf)


9


10
Diagnoseaansluiting 2e zitrij


10


30
Niveauregeling achter, stuurkolomschakelaars,
instrumentenpaneel


11

15
Diagnoseaansluiting, contact-/stuurslot


12


15
Handsfree set, elektronische eenheid airbags, elektronische
eenheid parkeerhulp


13


5
Servicecentrale motor, servicecentrale trekhaakaansluiting


14


15
Regensensor, ventilatie achter, automatische airconditioning,
instrumentenpaneel


15


30
Vergrendeling/ontgrendeling/supervergrendeling te openen
carrosseriedelen


16


-
Vrij


17


40
Achterruitverwarming, buitenspiegelverwarming
