2012 CITROEN DS5 stop start

Stop & Start
Fonctionnement
Passage en mode STOP dumoteur

Le témoin «ECO»
s’allume au combiné et le moteur se met en
veille :
-
avec une boîte manuelle pilotée,
à unevitesse inférieure à 8 km/h, enfoncez la pédale de frein ou passez le levier de
vitesse en position N.
Si votre véhicule en est équipé, un compteur
de temps cumule les durées de mise en modeSTOP au cours du trajet. Il se remet à zéroà chaque mise du contact avec le bouton
«STA R T/STOP».
N’effectuez jamais un remplissageen carburant lorsque le moteur est en mode STOP ; coupez impérativement lecontact avec le bouton «STA R T/STOP».
Pour votre confort, en manoeuvre destationnement, le mode STOP estindisponible pendant les quelques secondes qui suivent le désengagement de la marche arrière.Le mode STOP ne modifie pas les fonctionnalités du véhicule, comme par exemple le freinage, la direction
assistée...


Cas particuliers : mode STOPindisponible

Le mode STOP ne s’active pas lorsque :


- la por te conducteur est ouver te,

- la ceinture de sécurité conducteur est
débouclée,

- la vitesse du véhicule n’a pas dépassé
10 km/h depuis le dernier démarra
ge (avec
le bouton «START/STOP»),

- le frein de stationnement électrique est
serré ou en cours de serrage,

- le maintien du confor t thermique dans
l’habitacle le nécessite,

- le désembuage est activé,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur, assistance au freinage, températureextérieure...) le nécessitent pour assurer lecontrôle du système.
Dans ce cas, le t
émoin «ECO»clignote quelques secondes, puis s’éteint. Le
Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d’arrêts de la circulation (feux rouges, encombrements, autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s’effectue de manière instantanée, rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop & Star t permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveausonore à l’arrêt.
Ce fonctionnement est parfaitement
norma
l.

11 7Conduite

Passage en mode START du moteur
Le témoin «ECO»s’éteint et le
moteur redémarre avec une boîte manuelle pilotée :


●
levier de vitesse en position A

ou M,relâchez la pédale de frein,

●
ou levier de vitesse en position N
et pédale
de frein relâchée, passez le levier de
vitesse en position A ou M,

●
ou engagez la marche arrière.
L
e mode STA R T se déclencheautomatiquement lorsque :
- la por te conducteur est ouver te,
- la ceinture de sécurité conducteur est
débouclée,
- la vitesse du véhicule dépasse 11 km/h
avec une boîte manuelle pilotée,
- le
frein de stationnement électrique est encours de serrage,
- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l’air conditionné...) le nécessitent pour assurer le contrôle du système ou du véhicule.
Cas particuliers : déclenchement automatique du mode START

Si la neutralisation a été effectuée en mode STOP, le moteur redémarre immédiatement.

A tout moment, appuyez sur la commande
«ECO OFF» pour neutraliser le système.
Ceci est signalé par l’allumage du voyant de
la commande, accompagné d’un message sur
l’é cran.

Neutralisation

Dans ce cas, le témoin «ECO»clignote quelques secondes, puis s’éteint.
Ce fonctionnement est parfaitement
normal
.

Le système se réactiveautomatiquement à chaque nouveau démarrage avec le bouton «STA R T/STOP».

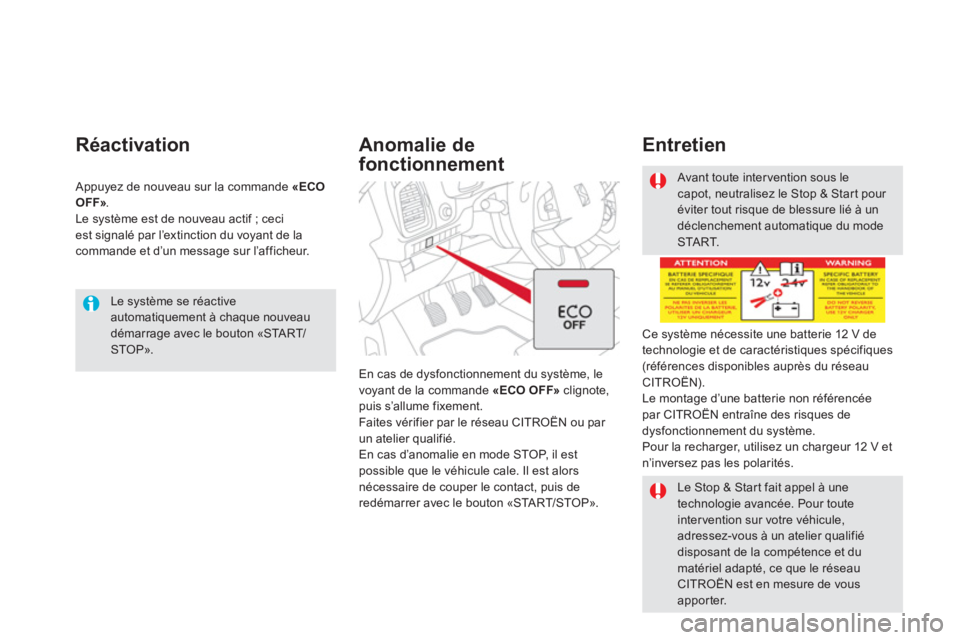

Réactivation
Appuyez de nouveau sur la commande «ECO
OFF».Le système est de nouveau actif ; ceci
est signalé par l’extinction du voyant de la commande et d’un message sur l’afficheur.

Anomalie de
fonctionnement
En cas de dysfonctionnement du système, le
voyant de la commande «ECO OFF»clignote,
puis s’allume fixement.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
En cas d’anomalie en mode STOP, il estpossible que le véhicule cale. Il est alors
nécessaire de couper le contact, puis deredémarrer avec le bouton «STA R T/STOP».
Avant toute intervention sous lecapot, neutralisez le Stop & Start pour éviter tout risque de blessure lié à un déclenchement automatique du mode STA R T.
Ce s
ystème nécessite une batterie 12 V de
technologie et de caractéristiques spécifiques (références disponibles auprès du réseauCITROËN).
Le montage d’une batterie non référencéepar CITROËN entraîne des risques de
dysfonctionnement du système.
Pour la recharger, utilisez un chargeur 12 V et n’inversez pas les polarités.


Entretien


Le Stop & Start fait appel à unetechnologie avancée. Pour toute inter vention sur votre véhicule,adressez-vous à un atelier qualifiédisposant de la compétence et dumatériel adapté, ce que le réseauCITROËN est en mesure de vous
apporter.

Contrôles










Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, sur tout en périodes estivale et hivernale.
En cas d’opération sur la batterie, reportez-
vous au chapitre «Informations pratiques» pour
connaître les précautions à prendre avant son
débranchement et après son rebranchement.




La présence de cette étiquette, notamment
avec le Stop & Start, indique l’utilisation d’une
batterie au plomb 12 V de technologie et de
caractéristiques spécifiques, qui nécessite, encas de remplacement ou de débranchement,
l’inter vention exclusive du réseau CITROËN ou
d’un atelier qualifié.
Sauf indication contraire, contrôlez ces
éléments, conformément au carnet d’entretienet en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau
CITROËN ou par un atelier qualifié.
