Urkoppling
Endast frampassagerarens krockkudde kankopplas ur: )med tändningen frånslagen
för duin nyckeln i reglaget för urkoppling avframpassagerarens krockkudde,)vrid den till läget "OFF",)dra sedan ut den i samma läge.
Beroende på modell tänds denna
kontrollampa när tändningen är
påslagen, antingen i instrumenttavlan eller i samma panel som bältespåminnarens
kontrollampor, så län
ge som urkopplingen varar.
Med tanke på barnsäkerheten måste passagerarens krockkudde fram ovillkorligen kopplas ur då en bilbarnstol monteras i bakåtvänt läge påframpassagerarens säte. Annars riskerar barnet att skadasallvarligt då krockkudden löser ut.

Om minst en av krockkuddarnas tvåvarningslampor tänds och lyser med fast sken, får du inte montera en bilbarnstol på frampassagerarens säte.
Låt en CITROËN-verkstad eller en annankvalificerad verkstad utföra en kontroll.


Återinkoppling

Så fort du tar bort bilbarnstolen, med
tändningen avstängd
, bör du vrida reglaget
till läge "ON"
för att aktivera krockkudden på
nytt och skydda frampassageraren i händelse av krock.
Med tändnin
gen påslagen tändsdenna kontrollampa i samma panel som bältespåminnarens
kontrollampor i cirka en minut, omframpassagerarens krockkudde är aktiverad.


Funk tionsstörning

Om denna kontrollampa tänds på
instrumenttavlan, åtföljd av en ljudsignal
och ett meddelande i displayen påinstrumenttavlan bör du kontakta en CITROËN-verkstad eller en annan kvalificerad
verkstad för kontroll av systemet. Det finns risk för
att krockkuddarna inte löser ut vid en kraftig krock.
Om kontrollampan blinkar, ska du
kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad. Det fins riskför att frampassagerarens krockkudde
inte löser ut vid en kraftig krock.

175
Säkerhet
Sidokrockkuddar

Aktivering

Sidokrockkudden löser ut på den sida av bilen som utsätts för en kraftig sidokollision mot hela eller en del av sidokrockzonen B(rätvinkligt mot bilens längdaxel i det horisontella planet
och i riktning utifrån och in).
Sidokrockkudden blåses upp mellan höften
och axeln på personen i framsätet framför motsvarande dörrpanel.
Skyddar föraren och frampassageraren ihändelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen,
mellan höften och axeln.
Varje sidokrockkudde är integrerad i
r
yggstödets stomme, på dörrsidan.
Zoner för kollisionsavkänning
A. Frontalkrock.
B. Sidokrock.
Krockgardiner
Systemet skyddar föraren och passagerarna(utom på mittplatsen bak) i händelse av enkraftig sidokrock, för att begränsa risken för
skador på sidan av huvudet.

Alla krockgardiner är inbyggda i stolparna ochden övre delen av kupén.
Vid en lättare krock från sidan eller om bilen välter är det inte säkert att
krockgardinen aktiveras.
Vid krock bakifrån eller frontalkrock aktiveras inte krockgardinen.



Aktivering

Krockgardinen aktiveras samtidigt som
motsvarande sidokrockkudde om en kraftigsidokrock inträffar mot hela eller en del avsidokrockzonen B. Krockgardinen blåses upp mellan personen ifram- eller baksätet och rutorna.
Om den här kontrollampan tänds på
instrumenttavlan, åtföljt av en ljudsignal
och ett meddelande i displayen på
instrumenttavlan bör en CITROËN-verkstad eller en annan kvalificerad verkstad kontaktas för kontroll
av systemet. Det finns risk för att krockgardinerna inte
aktiveras i händelse av en kraftig kollision.
Funktionsstörning

207
Praktisk information
System som styr driftstiden i vissa funktioner
för att
garantera att batteriet bibehåller
tillräcklig laddning.
Efter att motorn har stängts av kan du
fortfarande använda vissa funktioner som t. ex. ljud- och telematiksystem, vindrutetorkare,
halvljus, taklampor etc. under en sammanlagdtid av högst cirka fyrtio minuter.

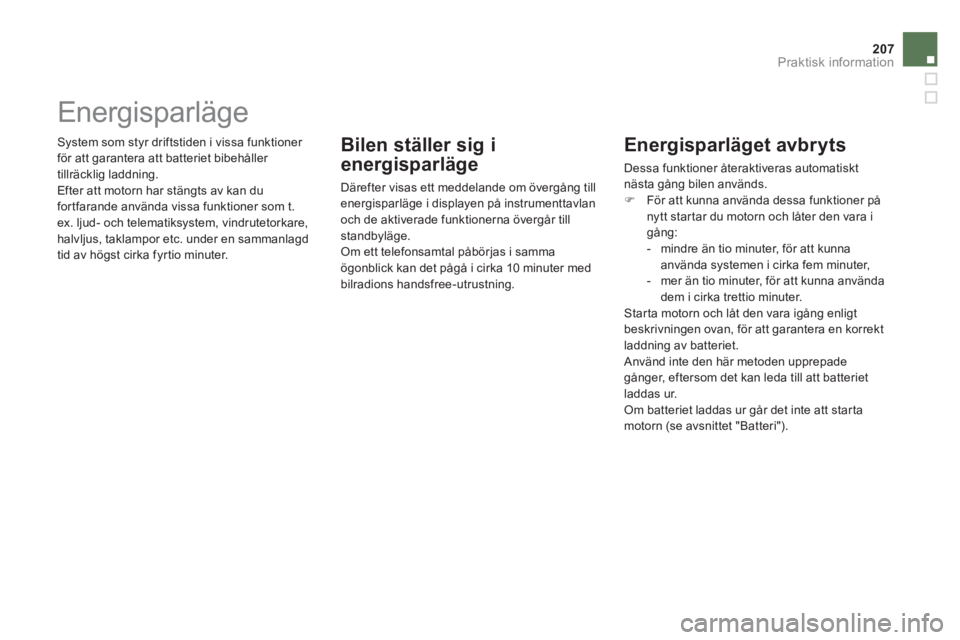

Energisparläge
Bilen ställer sig i
energisparläge
Därefter visas ett meddelande om övergång till
energisparläge i displayen på instrumenttavlan
och de aktiverade funktionerna övergår till
standbyläge.
Om ett telefonsamtal påbörjas i samma
ögonblick kan det pågå i cirka 10 minuter med
bilradions handsfree-utrustning.


Energisparläget avbryts

Dessa funktioner återaktiveras automatiskt
nästa gång bilen används. ) För att kunna använda dessa funktioner pånytt star tar du motorn och låter den vara i gång:
- mindre än tio minuter, för att kunna använda systemen i cirka fem minuter,
- mer än tio minuter, för att kunna användadem i cirka trettio minuter.

Starta motorn och låt den vara igång enligt
beskrivnin
gen ovan, för att garantera en korrekt
laddning av batteriet.
Använd inte den här metoden upprepade gånger, eftersom det kan leda till att batteriet
laddas ur.
Om batteriet laddas ur går det inte att star ta
motorn (se avsnittet "Batteri").

225
Kontroller
Te k n i s k a specifi kationer för vätskan
För att åstadkomma bästa möjliga rengöring och undvika isbildning ska påfyllning eller byte av denna vätska inte ske med vanligt vatten.

Spolar vätskenivå
Stanna bilen och stäng av motorn när du ska
kontrollera nivån eller fylla på spolar vätska, om
din bil är försedd med strålkastarspolare.)Försäkra dig om att motorn är helt avstängd innan du öppnar motorhuven. )Öppna locket på spolarvätskebehållaren.
Låt aldrig spillolja eller andra vätskor vara i långvarig kontakt med huden.
Fler talet av dessa oljor och vätskor är skadliga för hälsan och kan även varamycket frätande.

Häll aldrig ut spillolja eller broms-,kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare. Rådfråga en CITROËN-verkstad eller en annan kvalificerad verkstad.








Spillolja m.m.


Påfyllning

Påfyllningen av tillsatsmedel måste utförassnarast möjligt på en CITROËN-verkstad eller en annan kvalificerad verkstad.
Nivå för tillsatsmedel
(dieselmotor med
partikelfilter)

Då det saknas tillsatsmedel
indikeras det genom att servicelampan tänds, åtföljd
av en ljudsignal och ett meddelande i displayenpå instrumenttavlan.
) Greppa tag och kläm om nivåmätaren för
att täppa till avluftningen. ) Dra ut nivåmätaren helt från behållaren ochläs av nivån genom den transparenta delen.)
Fyll på vid behov. )
Sätt tillbaka locket på behållaren och stäng
motorhuven igen.

227Kontroller
Partikelfilter (diesel)
När partikelfiltret börjar sättas igen indikeras
det genom att denna kontrollampa tänds tillfälligt, åtföljt av ett
meddelande på multifunktionsdisplayen.
För att regenerera filtret rekommenderar vi att du så for t som möjligt kör i en hastighet av minst 60 km/tim tills lampan släcks, när trafikläget tillåter detta. Om lampan for tsätter att lysa finns det inte tillräckligt med tillsatsmedel, seavsnittet "Tillsatsnivå".

I en ny bil kan det "lukta bränt" de första gångerna som par tikelfiltret regenereras, vilket är helt normalt.
Efter en längre tids användning av bileni mycket låg hastighet eller på tomgångkan du undantagsvis märka utsläpp av vattenånga i avgasen vid gaspådrag. Dessa har ingen inverkan på bilens uppförande eller på miljön.
In
formation om bytesintervall för dessa filter finner du i serviceboken.
Beroende på omgivningen (dammig luft...) och på hur bilen används (stadskörning...), kan det vara nödvändigt attbyta filtren oftare(se avsnittet "Motorer").
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Luftfilter och kupéfilter
Byt ut oljefiltret vid varje byte av
motorolja.
Information om inter vallet för byte
finns i serviceboken.
Oljefilter

01 KOMMA IGÅNG


Kort tryckning: val avminneslagrad radiostation.
Lån
g tryckning: lagra denaktuella stationen i minnet.
Sätta på/stän
gaav TA-funktionen (trafi kinfo). Visnin
g av lista ˆver lagrade stationer, spÂr eller mappar p CD/MP3/AppleÆ-spelare.
LÂn
g tryckning: styrning fˆr klassifi ceringav MP3/WMA-fi ler/uppdatering av
radiostationslistan.

÷ppna " Audio settings"(Ljudinställningar) : equalizer, bas, diskant,
loudness, surround,
balans vänster/hö
ger,
balans fram/bak,
automatisk korri
gering av ljudvolym.

Val av AM
/FM-band.

Hålla knappen intr
yckt: ominitialisering avsystemet.

Val av källa:
CD, USB,
AUX, Apple®-spelare,
Bluetooth Streaming, Radio.
Avbryt pågående åtgärd ochgå ett steg tillbaka.
Lån
g tryckning: återgång till
den permanenta visningen
Sätta på/stänga av.

Knappen MODE: val av permanent visningstyp.

Vridnin
g: volyminställning (varje källa är oberoende,
inkl. TA-meddelanden och navigationsinstruktioner).
V
al av:
- före
gående/nästa rad i en lista eller en meny.
- före
gående/nästa mediamapp.
- stegvis sökning efter föregående/nästa radiofrekvens.
- av före
gående/nästa MP3-mapp.
Förfl
yttning upp/ned i läget "Move the map
" (Flytta kartan) .
Val av:
- automatisk söknin
g av lägre/högre radiofrekvenser.
- före
gående CD-spår, MP3-spår eller media.
För
fl yttning till v‰nster/hˆger i l‰ge "Move the map
" (Flytta kartan) .


Visning i svart på displayen.

Kort tr
yckning:
avstängning/
återställning av ljudet.

03
249

För att få en total översikt av de olika menyerna kan du titta i menyöversikten.


För rengöring av displayen rekommenderar vi en mjuk tygtrasasom inte repar (t.ex. för rengöring av glasögon) utan någotrengöringsmedel.
"RADIO/MEDIA"
"
TELEFON "
(Om ett samtal pågår)
SETUP: INSTÄLLNINGAR
datum och tid, visningsparametrar, ljud.Byta ljudkälla:
RADIO: RADIO-sändning
MUSIC: MEDIA-sändning. Tr
yck fl era gånger på MODE
-knappen för att öppna följande menyer:

ALLMÄN FUNKTION
"KARTA PÅ HELSKÄRM"

" KARTA I FÖN
STER
"

(Om vägvisning pågår)

03
Med en tryckning på OK-ratten kan du
ta fram olika undermenyer, beroende på
vad som visas på displayen.


RADIO:


Activate/Deactivate TA
In-/urkoppling av TA



Activate/Deactivate RD
S
In-/urkoppling av RDS



ALLMÄN FUNKTION







UNDERMENYER


MEDIAMUSIKSPELARE,
CD eller USB (beroende på
media) :
Uppspelningssätt:


Normal
Normal


Random
Slumpmässi
g



Random on all media
Slumpmässi
g, alla media

Repetition
Upprepa


TELEFON (under samtal):

Private mode Sekretess



HELSKÄRMS- ELLER
FÖNSTERKARTA :


Stop/Restore guidance
Avbryt/återuppta vägvisning


Select destination Välj
destination
Enter an address
Ange en adress
Director
y Adressbok
GPS coordinates
GPS-koordinater
Divert route
Omberäkna rutt
Move the map
Flytta karta
Info. on location
Info om plats
Select as destination
Välj som destination

Select as sta
ge Välj som delmål

Save this
place
Spara denna plats (kontakter)

Quit map mode
Avsluta kartfunktion


Guidance criteria

Villkor för vägvisning

Put call on hold
Parkera samtal

DTMF ring tones Tonval


Han
g up
Lägg på
