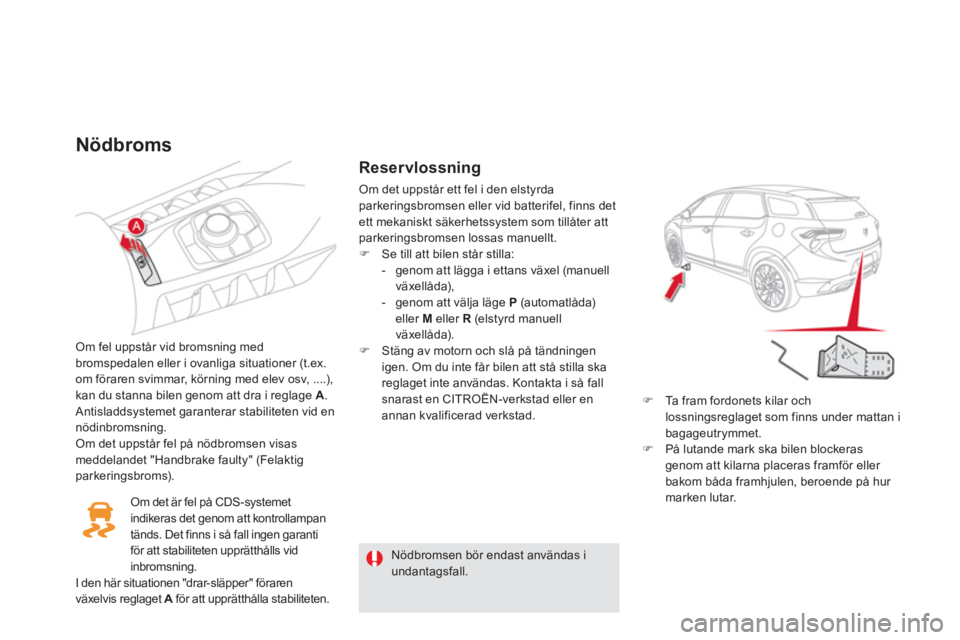

Nödbroms
Om fel uppstår vid bromsning med
bromspedalen eller i ovanliga situationer (t.ex.
om föraren svimmar, körning med elev osv, ....),
kan du stanna bilen genom att dra i reglage A.
Antisladdsystemet garanterar stabiliteten vid ennödinbromsning.
Om det uppstår fel på nödbromsen visas
meddelandet "Handbrake faulty" (Felaktig parkeringsbroms).
)Ta fram fordonets kilar och
lossningsreglaget som finns under mattan i
ba
gageutrymmet. )På lutande mark ska bilen blockerasgenom att kilarna placeras framför eller
bakom båda framhjulen, beroende på hur marken lutar.

Nödbromsen bör endast användas i undantagsfall.

Om det är fel på CDS-s
ystemet
indikeras det genom att kontrollampan
tänds. Det finns i så fall ingen garanti
för att stabiliteten upprätthålls vid
inbromsnin
g.
I den här situationen "drar-släpper" föraren
v
äxelvis reglaget Aför att upprätthålla stabiliteten. A








Reservlossning

Om det uppstår ett fel i den elstyrda
parkeringsbromsen eller vid batterifel, finns detett mekaniskt säkerhetssystem som tillåter att
parkerin
gsbromsen lossas manuellt. ) Se till att bilen står stilla:


- genom att lägga i ettans växel (manuell
växellåda),

- genom att välja läge P
(automatlåda)eller Meller R(elstyrd manuell
växellåda).
) Stäng av motorn och slå på tändningen
igen. Om du inte får bilen att stå stilla ska
reglaget inte användas. Kontakta i så fall snarast en CITROËN-verkstad eller en annan kvalificerad verkstad.

Körning

Av säkerhetsskäl måste en CITROËN-
verkstad snarast kontaktas för byte av locket. Se till att hålla damm och fukt borta frånöppningen.
När den mekaniska reser vlossningen har påbörjats garanteras inte längre att fordonet står stilla och det är inte möjligt att dra åt parkeringsbromsen igen medlossningsreglaget.
Undvik att röra reglage A
eller stoppa/star ta motorn då lossningsreglaget har aktiverats.
Dra långvarigt i reglage Atills parkeringsbromsens indikeringslampa blinkar i instrumenttavlan och dra sedan långvarigt en andra gång tills dennaindikeringslampa lyser med fast sken,
när du ska dra åt den elmanövrerade parkeringsbromsen på nytt (efter att ha avhjälpt funktionsfelet eller batterifelet).

Vänstra framsätet maximalt bakåtskjutet.
)Dra tillbaka framsätet maximalt. )Lyft upp det förpräglade området Bi mattan under sätet. )Gör ett hål i locket C
på röret Dmed lossningsreglaget (som finns i
bagageutrymmet). )Sätt upplåsningsreglaget i röret D.)Vrid lossningsreglaget medurs
flera tiotals
varv. Av säkerhetsskäl
är det nödvändigtatt fortsätta manövern till ändläget.
Parkerin
gsbromsen är nu lossad.
) Ta b o r t l o s s n i ngsreglaget (lägg tillbaka det). )
Parkeringsbromsfunktionen ominitialiseras
när tändningen stängs av och sedan sätts på igen. Vänd dig till en CITROËN-
verkstad eller en annan kvalificerad
verkstad om det inte går att ominitialisera
parkeringsbromsen. ) Nästa gång du drar åt parkeringsbromsen kan det ta längre tid än normalt.

111Körning

Ogiltigt värde i manuellt läge
Denna symbol visas om ett växelläge
inte är rätt ilagt (spaken mellan två
lägen).



Stanna bilen

Innan du stänger av motorn kan du ställa spaken i läge P
eller N
för att välja neutralläget.
I bägge fallen bör du dra åt parkeringsbromsen
vid parkering, om den inte står i det
automatiska läget.
Om spaken inte är i läge P
hörs enljudsignal och ett meddelande visas då förardörren öppnas eller då ca45 sekunder har gått sedan tändningenslogs ifrån. )
För spaken tillbaka till läge P,Pljudsignalen avbryts ochmeddelandet försvinner.


Funk tionsstörning
Om ett meddelande på visas på displayen på instrumenttavlan då tändningen är påslagen, indikerar det en funktionsstörning i växellådan.
I så fall ställer sig växellådan i ett felsäkert läge
och blockeras
på 3:an. Du kan då känna enkraftig stöt vid övergång från Ptill Roch från Ntill R. Denna är dock utan risk för växellådan.
Överskrid inte en hastighet av 100 km/tim eller
den hastighetsbegränsning som gäller lokalt.
Låt en CITROËN-verkstad eller en annankvalificerad verkstad kontrollera systemet.

Du kan skada växellådan:


- om du trampar samtidigt på gaspedalen och bromspedalen,

- om du tvingar spaken från läget Ptill ett annat växelläge, när det är felpå batteriet.

För att begränsa bränsleförbrukningen vid ett längre stillastående med motornigång (t.ex. vid köbildning...), kan du
ställa växelspaken i läge N
och dra åtparkeringsbromsen, om denna inte står i det automatiska läget.

121Körning
)Med motorn i gång trycker du på knapp 1.När motorn startas nästa gång har systemetsamma funktionsläge som senast (på eller av).
Skärmen fälls ner automatiskt ca 3 sekunder efter att motorn stängts av, utom i STOP-läget i
bilar med Stop & Star t.

Aktivering/Avak tivering
)
Med motorn i gång kan du justera
visningens ljusstyrka med knapp 3 :


- tryck bakåt för att öka ljusstyrkan,

- tryck framåt för att minska ljusstyrkan.



Inställning av ljusstyrkan

Vi rekommenderar att du enbart trycker på knapparna när bilen står stilla.
Inga föremål får finnas kring dentransparenta skärmen (eller på dess lock) för att inte hindra skärmensutfällning och funktion, varken vidstillastående eller under färd.


I vissa extrema väderleksförhållanden(regn och/eller snö, starkt solsken, ...)kan det hända att head-up displayeninte går att läsa eller störs tillfälligt.
Vissa solglasögon kan göra det svårare att läsa informationen. Rengör den transparenta skärmen med en ren och mjuk tygduk (antingen samma typ som för glasögon eller mikrofiber). Använd inte en torr eller hård duk och inte heller rengörings-eller lösningsmedel, det kan repa skärmen eller skada antireflexskyddet.



Inställning av höjdläge
)Med motorn i gång ställer du in önskat höjdläge för visningen med knapp 2
:
- tryck bakåt för att flytta visningen uppåt,
- tryck framåt för att flytta visningen nedåt.

Programmering
)Vrid ratten 1till läge "LIMIT"
:
fartbegränsarfunktionen har då valts, utan
att
fartbegränsaren aktiverats (Paus).
Du måste inte star ta far tbegränsaren för att
ställa in en hastighet. )Ställ in önskad hastighet genom att trycka på knapp 2 eller 3
(t.ex. 90 km/tim)

Överskrida den programmerade hastigheten
Det går inte att överskrida den programmerade hastigheten genom att
trampa på gaspedalen, om du inte trampar kraftigtpå pedalen, förbi
den tröga punkten.Far tbegränsaren kopplas bort tillfälligt och den programmeradehastigheten som for tsätter att visas på displayen blinkar.
En återgång till den programmerade hastigheten genom att avsiktligt eller
oavsiktligt sänka farten, upphäver blinkningen automatiskt.

Avak tivering av funktionen
)Vrid ratten 1
till läge "0": funktionen väljs
bor t och visas inte längre på displayen.

Funktionsfel

Om en funktionsstörning uppstår i
fartbegränsaren raderas hastigheten och strecken börjar blinka.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
I branta nedförsbackar eller vid kraftigt gaspådrag hindrar far tbegränsareninte bilen från att överskrida den programmerade hastigheten.
Så här undviker du att pedalerna blockeras:


- se till att golvmattan är rätt placerad,

- lägg inte flera golvmattor ovanpåvarandra.
)Starta fartbegränsaren på nytt genom att trycka en gång till på knapp 4.

Du kan sedan
ändra den programmerade hastigheten med hjälp av
knapp 2och 3:
- i steg om + eller - 1 km/tim = kor t tryckning,
- i steg om + eller - 5 km/tim = knappen hålls intryckt.
Om det är möjligt att lagra hastigheter och denna funktion är aktiverad i
bilen, stannar den programmerade hastigheten på närmaste hastighet i minnet. Se motsvarande avsnitt. )Starta fartbegränsaren genom att trycka på knapp 4.)Stoppa far tbegränsaren genom att trycka på knapp 4 : avstängningen
visas på displayen (Paus).

) Ta bor t det skyddande plastlocket genom
att dra i tungan.) Ta u t k o n t a k t s tycket tillsammans medlampan genom att trycka på spärrklacken
nedtill.) Dra loss lampan och byt ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.


Strålkastarna har glas av polykarbonat som är belagda med skyddslack:) Rengör inte glasen med en torr eller slipande trasa, inteheller med rengörings- eller lösningsmedel,)Använd en svamp och tvållösning,)Rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att skadaskyddslacken och tätningarna.
)Rör inte lampan direkt med fingrarna. Använd en luddfri trasa.
Vid byte av en lampa måstestrålkastarna ha varit släckta i någraminuter (risk för allvarlig brännskada).
Det är endast tillåtet att använda UV-blockerande lampor, för att inte skadastrålkastaren.
Byt alltid ut den trasiga lampan mot enny lampa med samma ar tikelnummer och tekniska data.
Halvljus (modell med xenonlampor)

En xenonlampa av typen D1S måstebytas på en CITROËN-verkstad eller en annan kvalificerad verkstad, eftersomdet finns risk för farliga elektriska stötar.
Vi rekommenderar att båda D1S-lamporna byts samtidigt, om någon av dem är felaktig.

Praktisk information
Halvljus
(modell med halogenlampor)






Helljus
(modell med halogenlampor)
)
Tryck på kontaktstyckets ovansida och
tippa enheten nedåt.
) Ta ut kontaktstycket tillsammans medlampan )
Dra i lampan för att byta ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd, men för in
lampans underdel först.
) Ta bor t det skyddande plastlocket genom
att dra i tungan.)Ta bor t det skyddande plastlocket genom att dra i tungan. )Ta ut kontaktstycket tillsammans med
lampan genom att trycka på spärrklackennedtill. )Dra ut lampan för att byta ut den.
Montera den nya lampan genom att utföramomenten i omvänd ordningsföljd.

1.Positionsljus
(lysdioder - LED).2.Blinkersljus (PY21W gula).3.Backljus (P21W).4. Bromsljus (P21W).5.Dimljus (P21W).
Bakljus
Blinkersljus och bromsljus(på skärmarna)
) Öppna bakluckan och ta bort locket.)
Koppla ur lyktans anslutning. )
Skruva loss lyktans båda fästmuttrar.
)Ta f ö r s i k t igt ut lyktan från utsidan. Fästclipsen snäpps loss automatiskt. )Vrid lamphållaren en kvar ts var v och byt
lampan
Montera tillbaka lyktan genom att utföra momenten i omvänd ordningsföljd.



Byte av lysdioder

Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad för byteav dessa lysdioder.
