009009010010011011KONTROLE DANE TECHNICZNE AUDIO I
TELEMATYKA
219 Otwieranie pokrywy silnika
220 Silniki benzynowe
221Silniki Diesel
222Brak paliwa (Diesel)
223Sprawdzanie stanu płynów
226 Kontrole
232Silniki benzynowe
233Masy - benzyna
235 Silniki Diesel
236 Masy Diesel
238Wymiary
239Elementy identyfikacyjne
242 Połączenie alarmowe lub z
assistance drogowym
245eMyWay
299Radioodtwarzacz

11Wprowadzenie
Wewnątrz


Wyświetlanie w polu widzenia drogi

System wyświetla informacje dotyczące prędkości oraz regulatora/ogranicznika na przyciemnionym
panelu w polu widzenia kierowcy, aby mógł oncały czas obserwować drogę.


Schowek środkowy z wyposażeniem

Schowek oświetlony i chłodzony, ma
prze
gródki, wyposażenie (czytnik USB,
miejsce na butelkę 0,5 l...).

Systemy audio i komunikacyjne
Systemy te korzystają z najnowszych osiągnięć
technologicznych: radioodtwarzacz z MP3, czytnik USB, zestaw głośnomówiący Bluetooth,
nawigacja z ekranem kolorowym 16/9, gniazda
dodatkowe, system audio Hi-fi.eMyWay
120
7
8
299
245
Radioodtwarzacz

Funkcja masażu

Funkcja ta zapewnia masaż lędźwiowej części pleców przez około 60 minut. Masaż
odbywa się w 6 cyklach po 10 minut każdy.
72
Elektryczny hamulec postojowy
Łączy w sobie funkcje automatycznego zaciskania przy wyłączaniu silnika iautomatycznego odblokowania w momencie przyspieszania. Ręczne zaciskanie /
odblokowanie pozostaje możliwe.
97

14 . Sterowanie podnośników szyb / elektryczne zabezpieczenie dzieci /
zamek centralny.
15. Przycisk eMyWay.
16.Dźwignia zmiany biegów.
17
. Przełączniki ogrzewania / klimatyzacji.
18. Radioodtwarzacz.
19.Przycisk światel awaryjnych.
20.Ekran wielofunkcyjny. 21. Nawiewy środkowe, regulowane i
zamykane.
22
.Zegarek.
23.Rozruch za pomocą przycisku STA R T/STOP.
24.Czytnik klucza elektronicznego.
25. Przełączniki wycieraczek / spryskiwaczaszyb / komputera pokładowego.
26. Przełączniki radioodtwarzacza przykierownicy.

Stanowisko kierowcy
1.
Otwieranie pokrywy silnika. 2.
Regulacja wysokości reflektorów. 3.
Nawiewy boczne, regulowane i zamykane.4.
Dysze odmrażania szyb drzwi przednich.5.
Dysze odmrażania okienek.
6
.Wyświetlanie w polu widzenia drogi. 7.
Dysza odmrażania przedniej szyby.8.Poduszka powietrzna pasażera.9.
Schowek przedni / Wyłączenie poduszkipowietrznej pasażera wewnątrz. 10.Gniazdo zasilania osprzętu 12 V. 11.
Sterowanie podnośników szyb z tyłu.12.Środkowy podłokietnik ze schowkiem. Gniazdo USB / Jack.13.Elektryczny hamulec postojowy.
27.
Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.28.
Przełącznik regulatora prędkości /
ogranicznika prędkości. 29.
Zespół przełączników (patrz poprzednia
strona). 30.
Regulacja zewnętrznych lusterek
wstecznych. 31.Przełączniki oświetlenia i
kierunkowskazów. 32. Zestaw wskaźnik

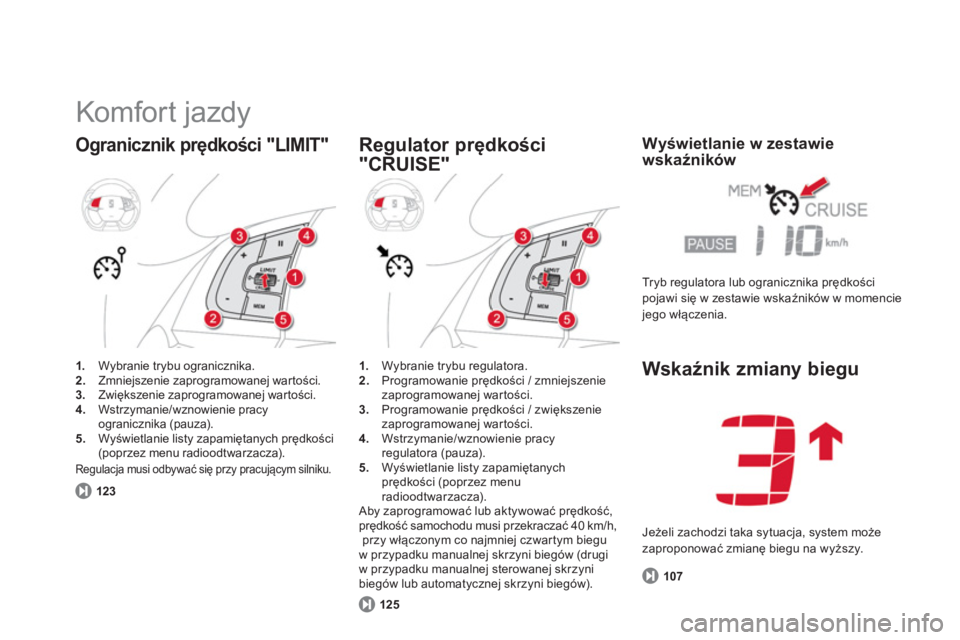

Komfort jazdy
Ogranicznik prędkości "LIMIT"
1.
Wybranie trybu ogranicznika. 2.Zmniejszenie zaprogramowanej wartości. 3.Zwiększenie zaprogramowanej wartości. 4.Wstrzymanie/wznowienie pracy
ogranicznika (pauza). 5.Wyświetlanie listy zapamiętanych prędkości(poprzez menu radioodtwarzacza). Regulacja musi odbywać się przy pracującym silniku.
123
125


Regulator prędkości
"CRUISE"
1.Wybranie trybu regulatora.
2. Programowanie prędkości / zmniejszenie
zaprogramowanej wartości. 3. Programowanie prędkości / zwiększenie
zaprogramowanej wartości. 4.Wstrzymanie/wznowienie pracy
regulatora (pauza).
5.Wyświetlanie listy zapamiętanych
prędkości (poprzez menu
radioodtwarzacza).
Aby zaprogramować lub aktywować prędkość,
prędkość samochodu musi przekraczać 40 km/h,
przy włączonym co najmniej czwar tym biegu
w przypadku manualnej skrzyni biegów
(drugi
w przypadku manualnej sterowanej skrzyni
biegów lub automatycznej skrzyni biegów).

Wyświetlanie w zestawie
wskaźników

Tryb regulatora lub ogranicznika prędkościpojawi się w zestawie wskaźnik

43Kontrola jazdy
System umożliwiający wyłączenie pewnych
wyświetlaczy podczas jazdy nocą (dostępnywyłącznie z eMyWay).
Zestaw wskaźników pozostaje oświetlony,
wyświetlając prędkość, włączony bieg manualnej sterowanej skrzyni biegów,
informacje regulatora lub ogranicznikaprędkości, jeżeli ten ostatni jest włączony, oraz
ostrzeżenia dotyczące poziomu paliwa, jeżeli
to konieczne.
W przypadku alarmu albo zmiany funkcji lub
ustawień, tryb black panel zostaje przer wany.
Black panel (czarny ekran)
z e
MyWay

W sprawie dodatkowych informacji,patrz rozdział "Audio i telematyka" w części eMyWay.
Zegar

Zegar wskazówkowy nie posiada przycisku
regulacji.

Aby ustawić godzinę, zapoznać się z
rozdziałem o menu konfiguracji danego ekranu (radioodtwarzacz).
Zegar zsynchronizowany jest z czasem ekranu;
w chwili zatwierdzenia godziny na ekranie,
wskazówki zegara ustawią się zgodnie z
ustawioną godziną i zawsze po włączeniu
zapłonu.

Komputer pokładowy
)Po wyświetleniu żądanej trasy nacisnąć na ponad dwie sekundy przełącznik
usytuowany na końcu przełącznika
wycieraczek szyby.
Tr a s
y "1"
i "2"
są niezależne, natomiast z tymisamymi parametrami.
Trasa "1"umożliwia na przykład obliczanie
dzienne, a trasa " 2"
obliczenia miesięczne.
Wyświetlacz w zestawie wskaźników
Wyświetlanie danych
)Naciskać przycisk usytuowany na końcuprzełącznika w ycieraczek szyby
, aby ysukcesywne wyświetlać różne zakładki komputera pokładowego.- Informac
je bieżące:
●
zasięg na paliwie pozostałym
w zbiorniku,
●
zużycie bieżące,
●
licznik czasu Stop & Start.
-
Trasa "1":●
średnia prędkość,
dla pierwszej trasy.
●

średnie zużycie.
-
Trasa "2":●
średnia prędkość, dla drugiej trasy.
●
średnie zużycie.


Zerowanie
- Radio albo media muzyczne.
- Nawigacja.

Zapamiętywanie prędkości
)Wybrać menu "Personalizacja-
Konfiguracja" i zatwierdzić. )Wybrać menu "Parametry samochodu" i zatwierdzić. )Wybrać wiersz " Wspomaganieprowadzenia" i zatwierdzić. )Wybrać wiersz "Prędkości zapamiętane" i zatwierdzić.
)Zmienić prędkość.)Wybrać " OK" i zatwierdzić, aby zapamiętaćzmiany.



Ze względów bezpieczeństwa powyższe operacje należy obowiązkowo wykonywać na postoju, używając ekranu radioodtwarzacza. S
ystem umożliwia zapamiętanie do pięciu prędkości.
Domyślnie zapamiętanych jest już kilka prędkości.
)
Wybrać menu "Konfiguracja" i zatwierdzić. )
Wybrać menu "Parametry samochodu" i
zatwierdzić.) Wybrać wiersz " Wspomaganie
prowadzenia" i zatwierdzić.
)
Wybrać wiersz "Prędkości zapamiętane" i
zatwierdzić.) Zmienić prędkość.
)
Wybrać "OK
" i zatwierdzić, aby zapamiętać
zmiany.
Za pomocą radioodtwarzacza
Za pomocą eMyWay
)Wejść w główne menunaciskając przycisk"MENU".
)
Wejść w główne menu
naciskając przycisk "SET UP" .


Dostęp
)Nacisnąć przycisk kierownicy "MEM", abywyświetlić listę zapamiętanych prędkości.


Wybór
Aby wybrać zapamiętaną prędkość, należy : )nacisnąć przycisk "+" lub "-" i przytrzymać
wciśnięty; system zatrzyma się na najbliższej zapamiętanej prędkości. )nacisnąć ponownie przycisk "+" lub "-" iprzytrzymać wciśnięty, aby wybrać inną
zapamiętaną prędkość.
Przywołanie prędkości i stan systemu (włączony / wyłączony) pojawiają się na
wyświetlaczu.

Wykrywanie niskiego ciśnienia w ogumieniu System zapewnia automatyczną kontrolę ciśnienia w ogumieniu podczas jazdy.
Czujniki zainstalowane w każdym wentylu
w razie nieprawidłowości włączają sygnał alarmowy (przy prędkości powyżej 20 km/h).
Koło zapasowe nie posiada czujnika.


Naprawy, takie jak np. wymianaopony na kole posiadającym ten system, muszą być wykonywane w
ASO sieci CITROËN lub w warsztacie specjalistycznym. Jeżeli po zmianie opony używająPaństwo koła niewykrywalnego przez samochód (na przykład: opony zimowe)należy przeprowadzić reinicjalizację systemu w ASO sieci CITROËN lub wwarsztacie specjalistycznym.
Komunikat ten jest wyświetlany również, gdy koło jest zdemontowane, w trakcienaprawy lub, gdy zamontowane jestkoło (koła) nieposiadające czujnika ciśnienia w oponie.


System wykrywania zbyt niskiegociśnienia w ogumieniu pełni rolę wyłącznie pomocniczą i nie zastępujekontroli ani też nie zwalnia kierowcy zodpowiedzialności.



System ten nie zwalnia z obowiązku regularnej kontroli ciśnienia w ogumieniu (patrz rozdział "Elementy identyfikacyjne"), zapewniającej optymalnie dynamiczne zachowaniesię pojazdu, a także zapobiegaprzedwczesnemu zużyciu się opon, zwłaszcza przy ostrej jeździe (dużeprzeciążenia, zwiększona prędkość).
Kontrola ciśnienia w ogumieniu powinnabyć wykonywana na zimno co najmniejraz w miesiącu. Należy sprawdzaćciśnienie w kole zapasowym.

Praca systemu może byćchwilowo zakłócona przez inne fale radioelektryczne o podobnej częstotliwości.
Na w
yświetlaczu w zestawie wskaźnikówpojawia się komunikat oraz włączy się sygnał
dźwiękowy wskazując odpowiednie koło.
Niskie ciśnienie w oponie
Zapala się ta kontrolka oraz kontrolka STOP,Pwłącza się sygnał dźwiękowy, a na wyświetlaczu w zestawie śwskaźników pojawia się komunikat wskazującyprzebitą oponę. )
W takim wypadku należy natychmiast się zatrzymać unikając gwałtownych
manewrów kierownicą i hamulcami.)Należy wymienić uszkodzone koło (przebite lub
bardzo słabo napompowane) i jak najszybciej
skontrolować ciśnienie w ogumieniu.


Opona przebita

Na wyświetlaczu w zestawie wskaźników pojawia
się komunikat oraz włącza się sygnał dźwiękowy
in
formujący, że jedno lub więcej k
