2012 CITROEN DS5 HYBRID Lietošanas Instrukcija (in Latvian)

Darbības kontrole
Signāllampiņas
Pēc motora iedarbināšanas šīm pašām
signāllampiņām jānodziest.
Ja kāda no tām turpina degt, pirms braukšanas noskaidrojiet to degšanas iemeslus.
Papildu brīdinājumi

Atsevišķu signāllampiņu iedegšanos var papildināt skaņas signāls un paziņojums
mēraparātu panelī.
Signāllampiņai iedegoties, tā var mirgot vaipalikt degot.


Atsevišķām signāllampiņām ir divu veidu iedegšanās : fiksētā režīmā vai mirgojoša.

Vienīgi noskaidrojot iedegušos signāllampiņu saistību ar automašīnas darbības stāvokli, var uzzināt, vaisituācija ir normāla vai ir parād
¯jusies darbības anomālija.
Lai iegūtu papildus informāciju, skatītaprakstu turpmāk esošajā tabulā. Vizuālie at
gādinājumi vadītāju informē par sistēmas iedarbošanos (iedarbošanās vai neitralizācija) vai par darbības anomālijas parādīšanos (brīdinājuma signāllampiņa).


Pēc aizdedzes ieslēgšanas

Pēc automašīnas aizdedzes ieslēgšanas uz
dažām sekundēm mēraparātu panelī un/vai mēraparātu paneļa displejā iedegas atsevišķas
brīdinājuma signāllampiņas.

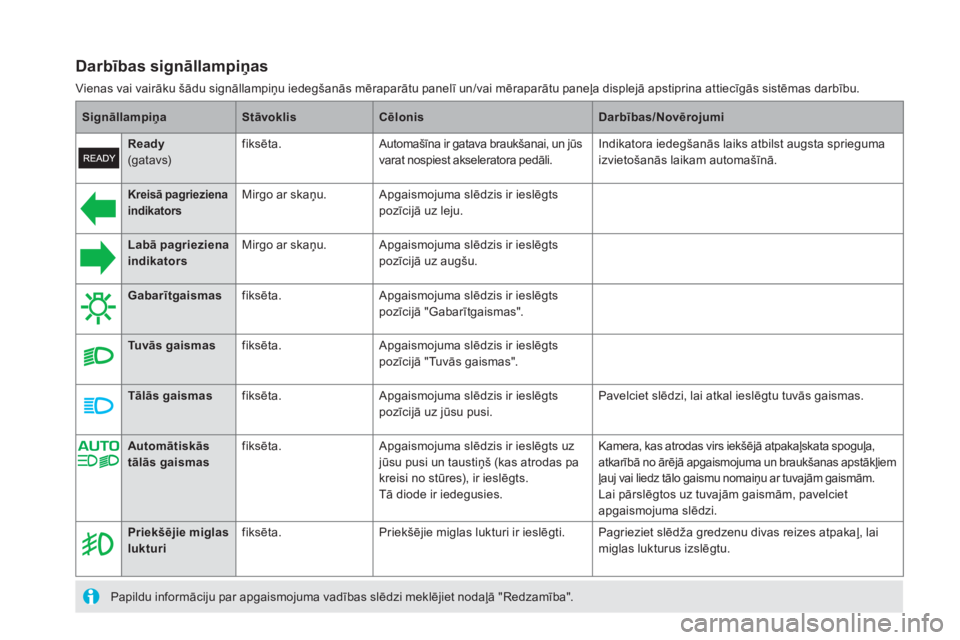

Darbības signāllampiņas
Vienas vai vairāku šādu signāllampiņu iedegšanās mēraparātu panelī un/vai mēraparātu paneļa displejā apstiprina attiecīg
—s sistēmas darbību.
SignāllampiņaStāvoklisCēlonisDarbības/Novērojumi




Kreisā pagrieziena indikatorsMirgo ar skaņu. Apgaismojuma slēdzis ir ieslēgts pozīcijā uz leju.




Labā pagriezienaindikatorsMirgo ar skaņu. Apgaismojuma slēdzis ir ieslēgts pozīcijā uz augšu.




Gabarītgaismasfiksēta. Apgaismojuma slēdzis ir ieslēgts pozīcijā "Gabarītgaismas".




Tuvās gaismasfiksēta. Apgaismojuma slēdzis ir ieslēgts pozīcijā "Tuvās gaismas".




Tālās gaismasfiksēta. Apgaismojuma slēdzis ir ieslēgts pozīcijā uz jūsu pusi. Pavelciet slēdzi, lai atkal ieslēgtu tuvās gaismas.




Priekšējie miglas lukturifiksēta. Priek

57
Darbības kontrole




Aizmugurējiemiglas lukturi
fiksēta. Tā iedegas, tiklīdz jūs izmantojat
aizmugurējos miglas lukturus. Pagrieziet slēdža gredzenu uz priekšu, lai miglas
lukturus ieslēgtu.
SignāllampiņaStāvoklisCēlonisDarbības/Novērojumi




Dīzeļmotorauzsildīšana
fiksēta. Iedarbināšanas poga "STA R T/STOP"(Kontakts). Pirms iedarbināt motoru, nogaidiet, līdz nodziestsignāllampiņa. Tās degšanas ilgums ir atkarīgs no klimatiskajiem apstākļiem (ekstrēmos klimatiskos apstākļos līdz pat trīsdesmit sekundēm).
Ja motors nedarbojas, ieslēdziet no jauna aizdedzi un nogaidiet, līdz signāllampiņa nodziest, tad iedarbiniet
vēlreiz motoru.

Elektriskā stāvbremze
fiksēta. Elektriskā stāvbremze ir ieslēgta. Lai izslēgtu signāllampiņu, atlaidiet elektrisko stāvbremzi : kājai atrodoties uz bremzes pedāļa,pavelciet aiz elektriskās stāvbremzes slēdža.
Ievērojiet drošības nosacījumus.
Lai par elektrisko stāvbremzi iegūtu vairāk
informācijas, skatiet sadaļu "Vadīšana".


Elektriskās stāvbremzesautomātisko funkciju atslēgšana


fiksēta. "Automātiskās ieslēgšanās" (pēc motora izslēgšanas) un
"automātiskās izslēgšanās" funkcijasir atslēgtas vai bojātas.
Aktivizējiet funkciju (atkarībā no piegādes valsts), izmantojot
automašīnas konfigurāciju izvēlni, vai konsultējietiesCITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā, ja
automātiskā ieslēgšana/izslēgšana nav vairs iespējama.
Stāvbremzi iespējams izslēgt manuāli, izmantojot avārijas
atslēgšanas procedūru.
Papildu in
formāciju par elektrisko stāvbremzi meklējietnodaļā "Vadīšana".

StāvoklisCēlonisDarbības/Novērojumi




Automātiskā
tīrīšanafik
sēta. Stikla tīrītāja komandslēdzim jābūt
pārslēgtam uz leju. Priekšē
j
— stikla tīrītāja automātiskā darbība ir ieslēgta.
Lai atslē
gtu stikla tīrītāja automātisko darbību, pārslēdziet komandslēdzi uz leju vai ieslēdziet to kād
—citā pozīcijā.




Pasažiera drošības spilvena sistēma
fiksēta pasažiera
drošības jostas un
drošības spilvena
indikatoru displejā.
Slēdzis, kas atrodas cimdu nodalījumā, ieslēgts pozīcijā "ON".Priekšējais pasažiera drošības spilvens
ir aktivizēts.

59Darbības kontrole
Neitralizācijas signāllampiņas

Vienas šādas signāllampiņas iedegšanās apstiprina attiecīgas sistēmas izslēgšanos.To var papildināt skaņas signāls un paziņojums mēraparātu paneļa displejā.

SignāllampiņaStāvoklisCēlonisDarbības/Novērojumi




Pasažiera drošības spilvena sistēma

fiksēti mērinstrumentupanelī un/vai priekšējā pasažiera drošības jostas
un drošības spilvena
indikatoru disple
jā.
Slēdzis, kas atrodas cimdu nodalījumā, ir ieslēgts pozīcijā " OFF
".
Pasažiera priekšēj
— drošības spilvena darbība ir neitralizēta. Lai aktivizētu pasažiera priekšē
j
— drošības spilvena
darbību, ieslēdziet slēdzi pozīcijā " ON
". Šajā gadījumā neievietojiet tajā bērnu sēdeklītipozīcijā "ar muguru pret ceļu".




CDS/ASR

fiksēti. Ir ieslēgts taustiņš, kas atrodas bortapaneļa kreisās puses apakšdaļā. Deg
tās diode. CDS/ASR ir atslēgti. CDS : dinamiskā stabilitātes kontrole.
ASR : pretslīdēšanas sistēma. Lai aktivizētu CDS/ASR, nospiediet taustiņu. Tās
diode nodziest.
Pēc automašīnas iedarbināšanas CDS/ASR sistēmaautomātiski atjauno savu darbību.
Ja sistēma ir atslēgta, tad, braucot virs 50 km/h,
tā automātiski atjauno savu darbību.

Darbojoties hibrīda sistēmai vai automašīnai braucot, kādas no šo signāllampiņu iedegšanās norāda uz darbības anomālijas parādīšanos, kurasnovēršanai nepieciešama vadītāja darbība.
Par katru darbības anomāliju, par kuru liecina signāllampiņas iedegšanās, nepieciešams veikt papildu diagnostiku, izlasot attiecīgo paziņojumu uzmēraparātu paneļa displeja.
Problēmas gadījumā konsultējieties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
SignāllampiņaStāvoklisCēlonisDarbības/Novērojumi




STOPfiksēta, apvienojumā ar citu brīdinājumasignāllampiņu, kopapildina skaņas signāls
un paziņojums ekrānā.
Tā ir apvienota ar caurdurtas riepas, bremzēšanas, stūres pastiprinātāja,
motoreļļas spiediena, dzesēšanas šķidruma
temperatūras,
hibrīda sistēmas vai svarīgu elektrisko darbību anomāliju signāllampiņu.
Obligāti apstājieties, ievērojot drošības noteikumus, jopastāv dzinēja izslēgšanās risks.
Apstādiniet automašīnu, izslēdziet aizdedzi un sazinieties ar CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.




Servissiedegusies īslaicīgi. Nelielas anomālijas, kurām nav
izveidotas atsevišķas signāllampiņas.Identi
ficējiet anomāliju, izlasot paziņojumu ekrānā, kasnorāda, piemēram :-durvju, bagāžas nodalījuma vāka vai motora pārsega aizvēršana,- motoreļļas līmenis,
- stikla tīrītāja šķidruma līmenis,
- tālvadības pults baterija,
- gaisa spiediens riepās,
- aizsērējis daļiņu filtrs (Dīzelim),-
...
Par citām anomālijām konsultējieties CITROËN pārstāvniecībā vaikvalificētā remontdarbnīcā.
fiksēta. Nopietnas anomālijas, kurām nav
izveidotas atsevišķas signāllampiņas.Identificējiet anomāliju, izlasot ekrānā redzamopaziņojumu un noteikti konsultējieties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
(FAP : kvēpudaļiņu filtrs,Dīzeļdzinējs)
fiksēta, uz īsu brīdi kopāar paziņojumu par FAP filtra aizsērēšanās risku.Tas norāda uz kvēpu daļiņu filtra aizsērēšanās sākumu.Tiklīdz to atļauj satiksmes apstākļi, veiciet filtra
reģenerāciju, braucot ar vismaz 60 km/h ātrumu, līdz servisa lampiņa nodziest.
fiksēta. Tas norāda uz degvielas piedevasminimālo līmeni.Steidzami veiciet līmeņa papildināšanu CITROËN pārstāvniecībā vaikvalificētā remontdarbnīcā.

61Darbības kontrole
SignāllampiņaStāvoklisCēlonisDarbības/Novērojumi




Elektriskā
stāvbremze


mirgo. Elektriskās stāvbremzes ieslēgšanās
vai izslē
gšanās ir pārtraukta.
Ieslēgšanas/izslēgšanas darbības
traucējumi. Ievēro
jot drošības noteikumus, apstāšanās ir obligāta.
Novieto
jiet automašīnu uz taisnas virsmas (horizontāli),
izslēdziet aizdedzi un konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.




Elektriskās stāvbremzesdarbības anomālija

fiksēta. Viena pati, bojāta elektriskāstāvbremze. Nekavējoties konsultējieties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Bremzēšana var tikt atslēgta manuāli, izmantojot Ārkārtas izslēgšanas procedūru.Lai iegūtu vairāk informācijas par elektrisko stāvbremzi, skatiet sadaļu "Vadīšana".




Bremzēšana
fiksēti. Ievērojams līmeņa kritums bremzēšanas sistēmā. Apstāšanās ir obligāta, ievērojot visus drošības pasākumus.
Veiciet attiecīg
— šķidruma papildināšanu CITROËN
pārstāvniecībā.
Ja radusies problēma, pārbaudiet sistēmu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.


+
fiksēti kopā ar ABSsignāllampiņu. Bojāta elektriskā bremzēšanas sistēma (REF). Apstāšanās ir obligāta, ievērojot visus drošības pasākumus.
Pārbaudiet CITROËN pārstāvniecībā vai kvalificētā
r
emontdarbnīcā.


Elektriskās stāvbremzesautomātisko funkciju atslēgšana


fiksēta. "Automātiskās ieslēgšanās" (pēc motora izslēgšanas) un
"automātiskās izslēgšanās" funkcijasir atslēgtas vai bojātas.
Aktivizējiet funkciju (atkarībā no piegādes valsts), izmantojot
automašīnas konfigurāciju izvēlni, vai konsultējieties
CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā, ja
automātiskā ieslēgšana/izslēgšana nav vairs iespējama.
Stāvbremzi iespējams izslēgt manuāli, izmantojot avārijas
atslēgšanas procedūru.
Papildu informāciju par elektrisko stāvbremzi meklējiet
nodaļā "Vadīšana".

SignāllampiņaStāvoklisCēlonisDarbības/Novērojumi




Dinamiskāsstabilitātesprogramma (CDS/ASR)
mirgo. Aktivizējusies CDS/ASR regulēšana. Sistēma uzlabo motoriku un ļauj uzlabot automašīnas
virziena stabilitāti.
fiksēta. Ja sistēma nav atslēgta (nospiestpogu un iedegas tās diode), tad
bojāta CDS/ASR sistēma.Pārbaudīt CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

Dzinēja autodiagnostikassistēma
mirgo. Bojāta dzinēja kontroles sistēma. Var sabojāt katalizatoru.
Pārbaudiet CITROËN pārstāvniecībā vai kvalificētā
r
emontdarbnīcā.
fiksēta. Bojāta pretpiesārņojuma sistēma. Pēc dzinēja iedarbināšanas signāllampiņai jānodziest.
Ja tā nenodziest, nekavējoties konsultējieties CITROËNpārstāvniecībā vai kvalificētā remontdarbnīcā.




Minimālaisdegvielas līmenis
fiksēta ar mirgojošām pēdj
—m divāmiedaļām Pēc pirmās iede
gšanās jums atlikušiaptuveni 6 litri degvielas.Lai izvairītos no pilnīgas degvielas izbeigšanās, nekavējoties degvielu papildiniet. Ja degvielas līmenis nav pietiekošs, šī signāllampiņa
iedegas ikreiz pēc aizdedzes ieslēgšanas.
Degvielas tver tnes tilpums : apmēram 60 litru.
Nekad nebrauciet tik il
gi, līdz tver tne ir pilnībā
iztukšota, jo tas var sabojāt pretpiesārņojuma un
iesmidzināšanas sistēmu.



Riteņu
pretbloķēšanas sistēma (ABS)
fiksēta. Bojāta riteņu pretbloķēšanas sistēma. Automašīna saglabājusi parasto bremzēšanu.
Brauciet piesardzī
g
—k un lēnāk un pēc iespējas
ātrāk konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
