Page 36 of 358
Nødstart med systemet Håndfri adgang og start af bilen
I tilfælde af at den elektroniske nøgle er i det
bestemte område, og bilen ikke starter efter et
tryk på knappen "START/STOP": )Sæt den elektroniske nøgle i læseren. )Træd på bremsepedalen. )Tryk på knappen "START/STOP".
Hybridsystemet aktiveres.
Nødstop
Kun i nødstilfælde må motoren standses uden
forbehold. Tryk dermed i ca. tre sekunder på knappen "STA R T/STOP".
I så fald blokeres ratstammen, når bilen holder
stille.
Elektronisk nøgle ikke genkendt med systemet "Håndfri adgang
og start af bilen"
En meddelelse vises på instrumentgruppen, hvis den elektroniske nøgle ikke længere er idet bestemte område, når du kører, eller ønsker hybridsystemet stoppet (senere).
)Tryk i ca. tre sekunder på knappen
"STA R T/STOP", hvis en standsning af hybridsystemet er påkrævet (bemærk at det ikke er muligt at star te motoren
igen uden den elektroniske nøgle i det
definerede område).
Page 37 of 358
35
Hybridsystem
Hybrid4-funktionsvælger
Ved hjælp af funktionsvælgeren kan brugeren
vælge mellem fire trækkraftfunktioner for bilen.
Drej knappen mod højre eller venstre og den
valgte funktion vises ved, at en kontrollampelyser.
F
unktionen ZEVtil el-dreven kørsel.
Funktionen Sportfor at udnytte bilens
maksimale ydelse.
F
unktionen 4WDtil kørsel udelukkende med
4-hjulstræk.
Funktionen AUTOtil normal brug og reduceret forbrug.
Ved star t af bilen: Træd på bremsepedalen medgearvælgeren i position N
og tryk på START/STOP for at aktivere hybridsystemet.
Denne kontrollampe tænder, når bilen er klar
til at køre (funktionen "Auto" tænder somstandard), og føreren kan derefter træde på speederpedalen.
Kontrollampen tænder næsten med det
samme, men i visse tilfælde (tiden det tager at for varme dieselmotoren i koldt vejr især, ...) kan
der gå nogle sekunder.
Kontrollampen Ready
Ved standsning skal du trykke påSTA R T/STOP og kontrollere, atkontrollampen Ready
er slukket, når duforlader bilen. Ellers vil hybridsystemetforblive aktivt. Se afsnittet "Sikkerhedsforanstaltninger/advarsler vedrørende motorrum".
Page 43 of 358
41Hybridsystem
Eksempler på visning
Ved start og stop
Der tilføres ingen strøm (Stop & Star t-funktionen standser ogstarter dieselmotoren automatisk).
Opladning af batteriet
I denne fase (deceleration, opbremsning, tomgang, … alle funktioner) genoplades batteriet af el-motoren/generatoren, som drives af baghjulene.
100% elek trisk
Under 100% elektrisk kørsel (funktionerne AUTO eller ZEV) er det kun el-motoren, som forsynes af batteriet, der driver
baghjulene.
Når displayet viser "Zero emission", betyder det, at
dieselmotoren er standset, og at bilen ikke udsender CO2.
Page 49 of 358
47Hybridsystem

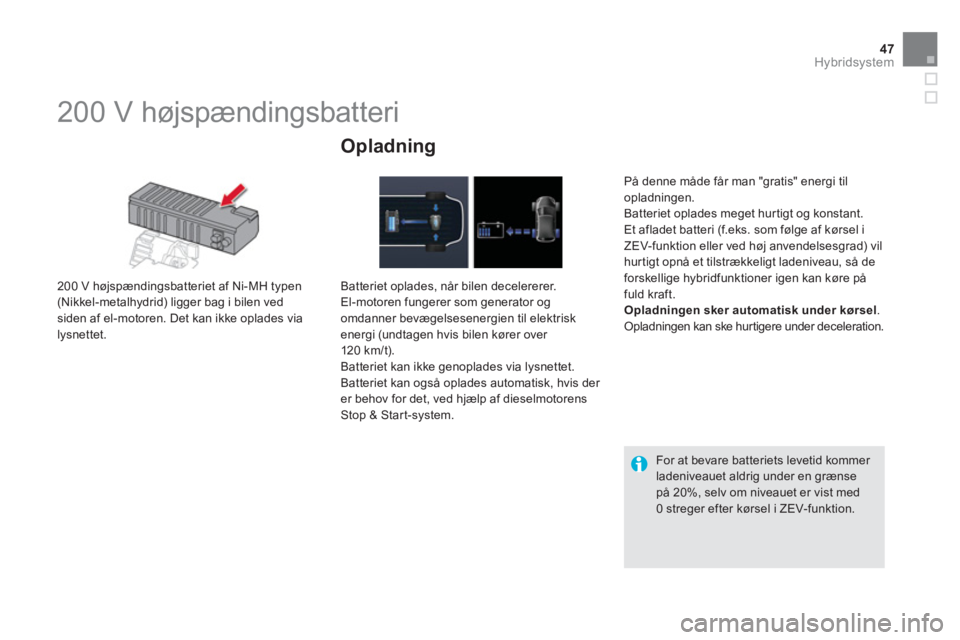

200 V højspændingsbatteri
200 V højspændingsbatteriet af Ni-MH typen(Nikkel-metalhydrid) ligger bag i bilen vedsiden af el-motoren. Det kan ikke oplades via
lysnettet.
Opladning
Batteriet oplades, når bilen decelererer.
El-motoren fungerer som generator ogomdanner bevægelsesenergien til elektrisk
energi (undtagen hvis bilen kører over
120 km/t). Batteriet kan ikke genoplades via lysnettet.
Batteriet kan også oplades automatisk, hvis der
er behov for det, ved hjælp af dieselmotorensStop & Start-system.
På denne måde får man "
gratis" energi tilopladningen.
Batteriet oplades meget hurtigt og konstant.
Et afladet batteri (f.eks. som følge af kørsel iZEV-funktion eller ved høj anvendelsesgrad) vil
hurtigt opnå et tilstrækkeligt ladeniveau, så deforskellige hybridfunktioner igen kan køre på fuld kraft.
Opladningen sker automatisk under kørsel. Opladningen kan ske hur tigere under deceleration.
For at bevare batteriets levetid kommer ladeniveauet aldrig under en grænse på 20%, selv om niveauet er vist med0 streger efter kørsel i ZEV-funktion.
Page 59 of 358
57
Funktionskontrol
Tågebaglygter
lyser konstant. Tågebaglygterne er aktiverede. Drej ringen på betjeningsarmen bagud for at
deaktivere tågelygterne.
KontrollampeTilstandÅrsagHandling / Observationer
For varmning af dieselmotor
lyser konstant
."STA R T/STOP"-knappen er
aktiveret (Tæ n d i n g). Vent til den slukker, før motoren startes.
Hvor længe den lyser afhænger af vejrforholdene (i op
til ca. 30 sek. under ekstreme vejrforhold).
Hvis motoren ikke star ter; tilslut tændingen på ny,
afvent at kontrollampen slukker, og start motoren.
Elektriskparkeringsbremse
lyser konstant.Den elektriske bremse er aktiveret. Deaktiver den elektriske bremse for at slukke
kontrollampen: Træd på bremsepedalen, og træk i grebet for elektrisk parkeringsbremse.
Overhold sikkerhedsanvisningerne.
For yderligere informationer om den elektriske bremse henvises der til kapitlet "Kørsel".
Deaktivering af den elektriskeparkeringsbremsesautomatiske funktionerr
lyser konstant. Funktionerne "automatisk aktivering" (ved afbrydelse af motoren) og "automatisk deaktivering" er deaktiveret eller defekte.
Aktiver funktionen (afhængigt af destination) via bilens
konfigurationsmenu eller kontakt et aut. CITROËN-
værksted eller et andet kvalificeret værksted, hvis
automatisk aktiverin
g/deaktivering ikke længere er mulig.
Bremsen kan deaktiveres manuelt ved at følgenødoplåsningsproceduren.
For yderligere informationer om den elektriske parkeringsbremse, se kapitlet "Kørsel".
Page 79 of 358
77Åbninger
Superlåsning
Superlåsningen gør, at de udvendige og
indvendige dørgreb ikke fungerer.Den frakobler ligeledes den manuelle centrallåseknap. Lad derfor aldrig nogen sidde i bilen, når den er superlåst.
Med fjernbetjening
)
Tryk på den låste hængelås for at låse hele bilen.
Hold trykket på knappen for at
lukke ruderne. ) Tryk på den låste hængelås igen inden for 5 sekunder for at superlåse bilen.
Med den elektroniske nø
gle eller nøglekortet
for Håndfri adgang og start af bilen inde i bilen,
vil et tr
yk på knappen "START/STOP" tilslutte
tændingen og dermed aktivere tilbehør, uden at
der trædes på pedalerne.
Tænding uden start af
motor
Tilbehørsposition
)
Tryk på knappen "STA R T/STOP", hvor ved
instrumentgruppen tænder, men
motoren starter ikke. ) Tryk igen på knappen for at
afbryde tændingen og således
tillade låsnin
g af bilen.
Man risikerer at aflade batteriet ved atanvende tilbehørspositionen for længe.
Med systemet Håndfri adgang og
start af bilen
Via dørene: )
Med den elektroniske nøgle inden for detbestemte område Atrykkes der med en
finger på dørgrebet (ved afmærkningerne)
f
or at låse bilen. ) Tryk igen på grebet inden for 5 sekunder
for at superlåse bilen.
Sørg for at ingen hindrer ruderneskorrekte lukning. Hold øje med børnene, når sideruderne
køres op og ned.
Page 81 of 358
79Åbninger
Smid ikke fjernbetjeningens batterier ud. De indeholder metaller, der er skadelige for miljøet. Aflever dem på et autoriseretindsamlingssted.

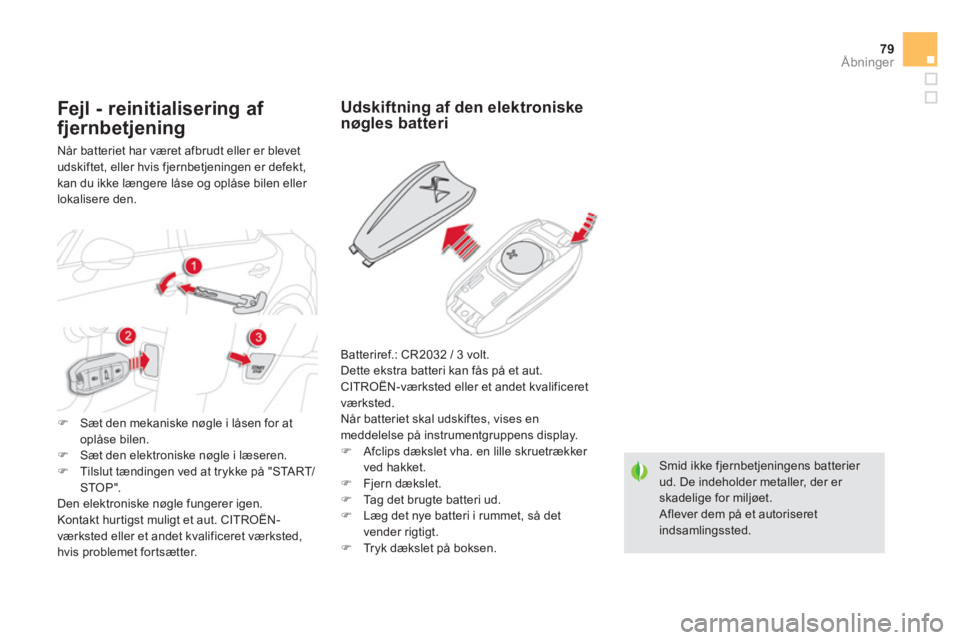

Udskiftning af den elektroniske
nøgles batteri
Batteriref.: CR2032 / 3 volt.
Dette ekstra batteri kan fås på et aut.
CITROËN-værksted eller et andet kvalificeret
værksted.
Når batteriet skal udskiftes, vises en
meddelelse på instrument
gruppens display. ) Afclips dækslet vha. en lille skruetrækker
ved hakket. ) Fjern dækslet. )
Tag det brugte batteri ud. )
Læg det nye batteri i rummet, så det
vender rigtigt. ) Tryk dækslet på boksen.
Fejl - reinitialisering af
fjernbetjening
Når batteriet har været afbrudt eller er blevet
udskiftet, eller hvis fjernbetjeningen er defekt,
kan du ikke længere låse og oplåse bilen eller
lokalisere den.
)Sæt den mekaniske nøgle i låsen for at
oplåse bilen.
)Sæt den elektroniske nøgle i læseren. )Tilslut tændingen ved at trykke på "START/STOP".
Den elektroniske nøgle fungerer igen.
Kontakt hurtigst muligt et aut. CITROËN-
værksted eller et andet kvali
ficeret værksted, hvis problemet for tsætter.
Page 91 of 358
89Åbninger
Brændstoftank Tankkapacitet: Ca. 60 liter.
Brændstofpåfyldning skal ske med mere end 5 liter, for at brændstofmåleren kan registreredet.
Åbning af dækslet kan udløse et vakuum. Dette
vakuum, der er helt normalt, forårsages af
brændstofkredsløbets tæthed. ) Find pumpen med det brændstof, der
passer til bilens motor (se mærkaten på klappen). ) Åbn dækslet ved at dreje det 1/4 omgang
mod venstre. ) Tag dækslet ud og hæng det på holderen(på klappen).
Åbning
Hvis der ved en fejltagelsepåfyldes forker t brændstoftype,skal brændstoftanken tømmes, før motoren startes.
Med Stop & Star t må der ikke foretages brændstofpåfyldning, når motorener i STOP-funktion; tændingen skalafbrydes med knappen "START/STOP".
Påfyldning
)
Før pistolen helt ind (samtidig med at denskubber til metalklappen A
). A )
Foretag påfyldning. Stop påfyldningen
tredje gang pistolen klikker. Ellers kan det medføre driftsforstyrrelser. ) Sæt dækslet på igen og luk det ved at dreje
det 1/4 omgang mod højre. ) Tryk klappen over brændstofdækslet påplads.
Bilen er udstyret med en katalysator, der
reducerer udstødningsgassernes forurenendestoffer.
)Tryk på kontakten.
Efter afbrydelse af tændingen er kontakten
aktiv i nogle minutter. Hvis det er nødvendigt,
tilsluttes tændingen for aktivere den på ny.
