VIII
11 9
SÉCURITÉ
SYSTÈMES D’ASSISTANCE
AU FREINAGE
Ensemble de systèmes complé-
mentaires pour vous aider à freiner
en toute sécurité et de manière opti-
male dans les situations d’urgence :


- le système antiblocage des
roues (ABS),

- le répartiteur électronique de
freinage (REF),

- l’aide au freinage d’urgence
(AFU).


Système antiblocage
des roues et répartiteur
électronique de freinage
Systèmes associés pour accroître
la stabilité et la maniabilité de votre
véhicule lors du freinage, en parti-
culier sur revêtement défectueux ou
glissant.

Activation
Le système d’antiblocage intervient
automatiquement, lorsqu’il y a ris-
que de blocage des roues.
Le fonctionnement normal du sys-
tème ABS peut se manifester par de
légères vibrations sur la pédale de
frein.
Anomalie de fonctionnement
En cas de freinage d’urgence, ap-
puyez très fortement sans jamais
relâcher l’effort. L’allumage de ce témoin,
accompagné d’un signal so-
nore et d’un message sur
l’écran du combiné, indique
un dysfonctionnement du système
d’antiblocage pouvant provoquer
une perte de contrôle du véhicule au
freinage.
L’allumage de ce témoin,
couplés aux témoins STOP

et ABS
, accompagné d’un
signal sonore et d’un mes-
sage sur l’écran du combiné, indique
un dysfonctionnement du répartiteur
électronique pouvant provoquer une
perte de contrôle du véhicule au frei-
nage.

Arrêtez-vous impérativement
dans les meilleures conditions de
sécurité.

Dans les deux cas, consultez le ré-
seau CITROËN ou un atelier quali-
fi é.
En cas de changement de roues
(pneumatiques et jantes), veillez à
ce qu’elles soient conformes aux
prescriptions du constructeur.











Aide au freinage d’urgence

Système permettant, en cas d’ur-
gence, d’atteindre plus vite la pres-
sion optimale de freinage, donc de
réduire la distance d’arrêt.

Activation
Il se déclenche en fonction de la vi-
tesse d’enfoncement de la pédale
de frein.
Cela se traduit par une diminution
de la résistance de la pédale et une
augmentation de l’effi cacité du frei-
nage.
En cas de freinage d’urgence, ap-
puyez très fortement sans jamais
relâcher l’effort.

VIII
120
SÉCURITÉ
SYSTÈMES DE CONTRÔLEDE LA TRAJECTOIRE

Antipatinage de roue (ASR)
et contrôle dynamique de
stabilité (ESP)

Activation
Ces systèmes sont automatique-
ment activés à chaque démarrage
du véhicule.
En cas de problème d’adhérence ou
de trajectoire, ces systèmes se met-
tent en marche.
Ceci est signalé par le cli-
gnotement de ce témoin au
combiné.


Neutralisation
Dans des conditions exceptionnel-
les (démarrage du véhicule embour-
bé, immobilisé dans la neige, sur
sol meuble…), il peut s’avérer utile
de neutraliser les systèmes ASR et
ESP pour faire patiner les roues et
retrouver de l’adhérence.


)
Appuyez sur le bouton «ESP
OFF»
, situé au milieu de la plan-
che de bord.
L’allumage de ce témoin au
combiné et du voyant du
bouton indique la neutrali-
sation des systèmes ASR et
ESP. Votre véhicule dispose d’un système
d’aide à la motricité sur la neige : le
contrôle de traction intelligent
.
Cette fonction détecte les situations
de faible adhérence pouvant rendre
diffi cile les démarrages et la pro-
gression du véhicule en neige fraî-
che profonde ou neige damée.
Dans ces situations, le contrôle de
traction intelligent
régule le patina-
ge des roues avant afi n d’optimiser
la motricité et le suivi de trajectoire
de votre véhicule.
L’antipatinage de roue optimise la
motricité, afi n d’éviter le patinage
des roues, en agissant sur les freins
des roues motrices et sur le moteur.
Le contrôle dynamique de stabilité
agit sur le frein d’une ou plusieurs
roues et sur le moteur pour inscrire
le véhicule dans la trajectoire sou-
haitée par le conducteur, dans la li-
mite des lois de la physique.







Contrôle de traction intelligent
(«Snow motion») Pour les véhicules équipés de sus-
pensions Hydractive III +, un réglage
manuel de la garde au sol en posi-
tion intermédiaire permet de faciliter
encore davantage la progression
en neige profonde (voir paragraphe
correspondant).
Sur route avec faible adhérence,
l’utilisation de pneumatiques neige
est fortement conseillée.
Il est conseillé de réactiver ces
systèmes dès que possible.

VIII
121
SÉCURITÉ

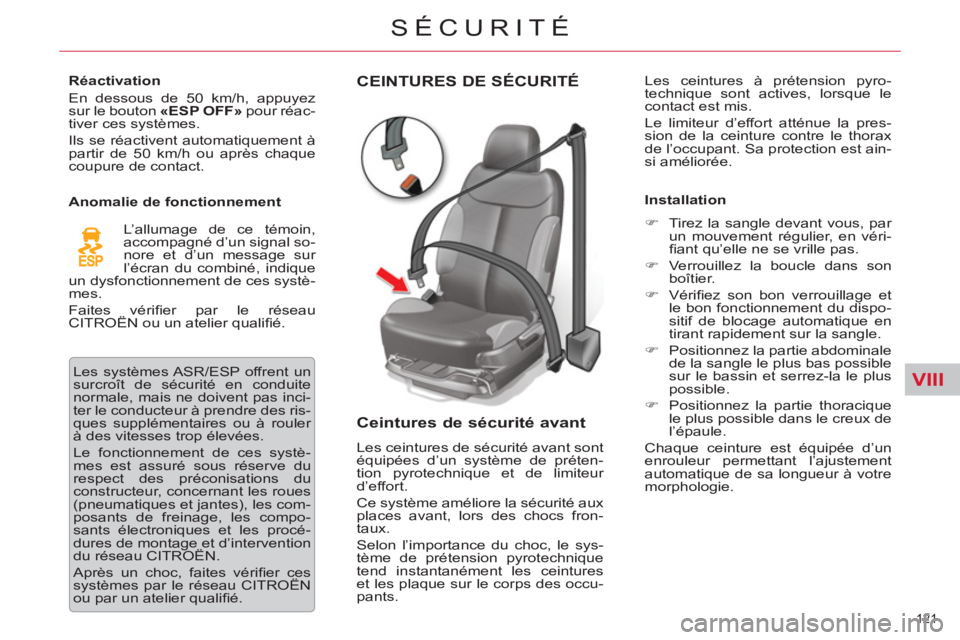

CEINTURES DE SÉCURITÉ

Ceintures de sécurité avant

Les ceintures de sécurité avant sont
équipées d’un système de préten-
tion pyrotechnique et de limiteur
d’effort.
Ce système améliore la sécurité aux
places avant, lors des chocs fron-
taux.
Selon l’importance du choc, le sys-
tème de prétension pyrotechnique
tend instantanément les ceintures
et les plaque sur le corps des occu-
pants.
Installation


)
Tirez la sangle devant vous, par
un mouvement régulier, en véri-
fi ant qu’elle ne se vrille pas.

)
Verrouillez la boucle dans son
boîtier.

)
Vérifi ez son bon verrouillage et
le bon fonctionnement du dispo-
sitif de blocage automatique en
tirant rapidement sur la sangle.

)
Positionnez la partie abdominale
de la sangle le plus bas possible
sur le bassin et serrez-la le plus
possible.

)
Positionnez la partie thoracique
le plus possible dans le creux de
l’épaule.
Chaque ceinture est équipée d’un
enrouleur permettant l’ajustement
automatique de sa longueur à votre
morphologie.
Les ceintures à prétension pyro-
technique sont actives, lorsque le
contact est mis.
Le limiteur d’effort atténue la pres-
sion de la ceinture contre le thorax
de l’occupant. Sa protection est ain-
si améliorée.

Réactivation
En dessous de 50 km/h, appuyez
sur le bouton «ESP OFF»
pour réac-
tiver ces systèmes.
Ils se réactivent automatiquement à
partir de 50 km/h ou après chaque
coupure de contact.

Anomalie de fonctionnement
L’allumage de ce témoin,
accompagné d’un signal so-
nore et d’un message sur
l’écran du combiné, indique
un dysfonctionnement de ces systè-
mes.
Faites vérifi er par le réseau
CITROËN ou un atelier qualifi é.
Les systèmes ASR/ESP offrent un
surcroît de sécurité en conduite
normale, mais ne doivent pas inci-
ter le conducteur à prendre des ris-
ques supplémentaires ou à rouler
à des vitesses trop élevées.
Le fonctionnement de ces systè-
mes est assuré sous réserve du
respect des préconisations du
constructeur, concernant les roues
(pneumatiques et jantes), les com-
posants de freinage, les compo-
sants électroniques et les procé-
dures de montage et d’intervention
du réseau CITROËN.
Après un choc, faites vérifi er ces
systèmes par le réseau CITROËN
ou par un atelier qualifi é.

VIII
122
SÉCURITÉ

Réglage en hauteur
Le bon positionnement du renvoi de
sangle se situe au milieu de l’épau-
le.


)
Pour régler la ceinture, pincez la
commande et faites-la coulisser
dans le sens désiré.



Retrait


)
Pour déverrouiller la ceinture,
appuyez sur la commande rouge
du boîtier.
Le rangement de la ceinture se fait
automatiquement lorsque celle-ci
n’est pas utilisée.





Ceintures de sécurité arrière


Verrouillage


)
Tirez la sangle, puis insérez le
pêne dans la boucle.

)
Vérifi ez le verrouillage en effec-
tuant un essai de traction sur la
sangle.


Déverrouillage


)
Appuyez sur le bouton rouge de
la boucle.

Les places arrière sont équipées de
trois ceintures, dotées chacune de
trois points d’ancrage et d’un enrou-
leur avec limiteur d’effort.

VIII
123
SÉCURITÉ




Le conducteur doit s’assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu’ils sont
tous bien attachés avant de rouler.
Quelle que soit votre place dans le
véhicule, mettez toujours votre cein-
ture de sécurité, même pour des tra-
jets de courte durée.
Ne pas inverser les boucles de cein-
ture, car celles-ci ne rempliraient
pas entièrement leur rôle.
Les ceintures de sécurité sont équi-
pées d’un enrouleur permettant
l’ajustement automatique de la lon-
gueur de sangle à votre morpho-
logie. Le rangement de la ceinture
s’effectue automatiquement lorsque
celle-ci n’est pas utilisée.
Avant et après utilisation, assurez-
vous que la ceinture est correcte-
ment enroulée.
La partie basse de la sangle doit
être positionnée le plus bas possible
sur le bassin.
La partie haute doit être positionnée
dans le creux de l’épaule.
Les enrouleurs sont équipés d’un
dispositif de blocage automatique
lors d’une collision, d’un freinage
d’urgence ou du retournement du
véhicule. Vous pouvez débloquer le
dispositif en tirant fermement sur la
sangle et en la relâchant pour qu’el-
le se rembobine légèrement. Pour être effi cace, une ceinture de
sécurité :


- doit être tendue au plus près du
corps,

- doit être tirée devant vous par un
mouvement régulier, en vérifi ant
qu’elle ne se vrille pas,

- ne doit maintenir qu’une seule
personne,

- ne doit pas porter de trace de
coupure ou d’effi lochage,

- ne doit pas être transformée ou
modifi ée afi n de ne pas altérer
sa performance.
Recommandations pour les
enfants
Utilisez un siège enfant adapté, si le
passager a moins de 12 ans ou me-
sure moins d’un mètre cinquante.
N’utilisez jamais la même ceinture
pour attacher plusieurs personnes.
Ne transportez jamais un enfant sur
vos genoux.
En raison des prescriptions de sé-
curité en vigueur, pour toute inter-
vention sur votre véhicule, adressez
vous à un atelier qualifi é disposant
de la compétence et du matériel
adapté, ce que le réseau CITROËN
est en mesure de vous apporter.
Faites vérifi er périodiquement vos
ceintures par le réseau CITROËN
ou par un atelier qualifi é et, particu-
lièrement si les sangles présentent
des traces de détérioration.
Nettoyez les sangles de ceinture
avec de l’eau savonneuse ou un
produit nettoyant textile, vendu dans
le réseau CITROËN.
Après rabattement ou déplacement
d’un siège ou d’une banquette ar-
rière, assurez-vous que la ceinture
est correctement positionnée et en-
roulée.
En cas de choc

En fonction de la nature et de
l’importance des chocs
, le dispo-
sitif pyrotechnique peut se déclen-
cher avant et indépendamment du
déploiement des airbags. Le déclen-
chement des prétensionneurs s’ac-
compagne d’un léger dégagement
de fumée inoffensive et d’un bruit,
dus à l’activation de la cartouche py-
rotechnique intégrée au système.
Dans tous les cas, le témoin d’air-
bag s’allume.
Après un choc, faites vérifi er et
éventuellement remplacer le systè-
me des ceintures de sécurité par le
réseau CITROËN ou par un atelier
qualifi é.

VIII
124
SÉCURITÉ

AIRBAGS

Système conçu pour optimiser la
sécurité des occupants (sauf le pas-
sager arrière central) en cas de col-
lisions violentes. Celui-ci complète
l’action des ceintures de sécurité
équipées de limiteur d’effort.
Dans ce cas, les détecteurs élec-
troniques enregistrent et analysent
les chocs frontaux et latéraux su-
bis dans les zones de détection de
choc :


- en cas de choc violent, les air-
bags se déploient instantané-
ment et protègent les occupants
du véhicule (sauf le passager ar-
rière central) ; aussitôt après le
choc, les airbags se dégonfl ent
rapidement afi n de ne gêner ni
la visibilité, ni la sortie éventuelle
des occupants,

- en cas de choc peu violent, d’im-
pact sur la face arrière et dans
certaines conditions de retour-
nement, les airbags ne se dé-
ploieront pas ; seule la ceinture
de sécurité suffi t à assurer une
protection optimale dans ces si-
tuations.

Les airbags ne fonctionnent pas
contact coupé.
Cet équipement ne fonctionne
qu’une seule fois. Si un second
choc survient (lors du même acci-
dent ou d’un autre accident), l’air-
bag ne fonctionnera pas.
Zones de détection de choc


A.
Zone d’impact frontal.

B.
Zone d’impact latéral. Le déclenchement du ou des air-
bags s’accompagne d’un léger dé-
gagement de fumée inoffensive et
d’un bruit, dus à l’activation de la
cartouche pyrotechnique intégrée
au système.
Cette fumée n’est pas nocive, mais
peut se révéler irritante pour des
personnes sensibles.
Le bruit de la détonation peut en-
traîner une légère diminution de la
capacité auditive pendant un bref
laps de temps.

VIII
125
SÉCURITÉ






Airbags frontaux

Système protégeant, en cas de
choc frontal violent, le conducteur et
le passager avant afi n de limiter des
risques de traumatisme à la tête et
au buste.
Pour le conducteur, il est intégré au
centre du volant ; pour le passager
avant, dans la planche de bord au-
dessus de la boîte à gants.

Activation
Ils se déclenchent simultanément,
sauf si l’airbag frontal passager est
neutralisé, en cas de choc frontal
violent appliqué sur tout ou partie de
la zone d’impact frontal A
, suivant
l’axe longitudinal du véhicule dans
un plan horizontal et de sens avant
vers arrière du véhicule.
L’airbag frontal s’interpose entre
l’occupant avant du véhicule et la
planche de bord pour amortir sa pro-
jection en avant.
Neutralisation
Ce témoin s’allume à l’affi -
cheur de la console de pa-
villon, contact mis et pen-
dant toute la durée de la
neutralisation.
Pour assurer la sécurité de votre
enfant, neutralisez impérativement
l’airbag passager lorsque vous ins-
tallez un siège enfant «dos à la rou-
te» sur le siège passager avant.
Sinon, l’enfant risquerait d’être gra-
vement blessé ou tué lors du dé-
ploiement de l’airbag.
Activation
Dès que vous retirez le siège enfant,
tournez la commande 1
en position
«ON»
pour activer de nouveau l’air-
bag et assurer ainsi la sécurité de
votre passager avant en cas de
choc.

Anomalie de fonctionnement

Si ce symbole, accompa-
gné d’un signal sonore et
d’un message, s’affi che sur
l’écran du combiné ; consul-
tez le réseau CITROËN ou un atelier
qualifi é pour vérifi cation du système.
Les airbags pourraient ne plus se
déclencher en cas de choc violent. Seul l’airbag frontal passager peut
être neutralisé :


)
contact coupé,
introduisez la clé
dans la commande de neutrali-
sation de l’airbag passager 1
,

)
tournez-la en position «OFF»
,

)
puis, retirez-la en maintenant
cette position. Si ce témoin clignote, consul-
tez le réseau CITROËN ou
un atelier qualifi é.
Si les deux témoins d’airbags s’al-
lument en permanence, n’installez
pas de siège enfant «dos à la rou-
te» en place passager avant.
Faites vérifi er par CITROËN ou par
un atelier qualifi é.

VIII
126
SÉCURITÉ









Airbags latéraux *

Système protégeant, en cas de
choc latéral violent, le conducteur et
le passager avant afi n de limiter les
risques de traumatisme au thorax.
Chaque airbag latéral est intégré
dans l’armature du dossier de siège
avant, côté porte.

Activation
Il se déclenche unilatéralement en
cas de choc latéral violent appliqué
sur tout ou partie de la zone d’im-
pact latéral B
, s’exerçant perpendi-
culairement à l’axe longitudinal du
véhicule dans un plan horizontal et
de sens extérieur vers intérieur du
véhicule.
L’airbag latéral s’interpose entre
l’occupant avant du véhicule et le
panneau de porte correspondant.
Zones de détection de choc


A.
Zone d’impact frontal.

B.
Zone d’impact latéral.




Airbags rideaux *

Système protégeant, en cas de choc
latéral violent, le conducteur et les
passagers (sauf le passager arrière
central) afi n de limiter les risques de
traumatisme à la tête.
Chaque airbag rideau est intégré
dans les montants et la partie supé-
rieure de l’habitacle.
Activation
Il se déclenche simultanément avec
l’airbag latéral correspondant en cas
de choc latéral violent appliqué sur
tout ou partie de la zone d’impact la-
téral B
, s’exerçant perpendiculaire-
ment à l’axe longitudinal du véhicule
dans un plan horizontal et de sens
extérieur vers intérieur du véhicule.
L’airbag rideau s’interpose entre
l’occupant avant ou arrière du véhi-
cule et les vitres.

Anomalie de fonctionnement Lors d’un choc ou d’un accrochage
léger sur le côté du véhicule ou en
cas de tonneaux, l’airbag peut ne
pas se déclencher.
Lors d’une collision arrière ou fron-
tale, l’airbag ne se déclenche pas.

* Suivant destination. Si ce symbole, accompa-
gné d’un signal sonore et
d’un message, s’affi che sur
l’écran du combiné ; consul-
tez le réseau CITROËN ou un atelier
qualifi é pour vérifi cation du système.
Les airbags pourraient ne plus se
déclencher en cas de choc violent.
